H3C DHCP中继实验 及常见错误

已于 2023-04-06 10:44:57 修改
阅读量1.2k 收藏 6
点赞数 2
分类专栏： 数通 文章标签： 服务器 网络 运维
于 2022-07-19 19:35:35 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51057026/article/details/125878975
版权

H3C DHCP基本配置实验

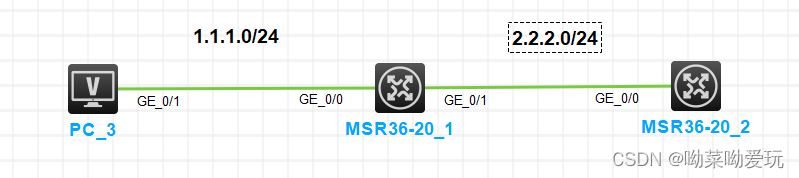

一、项目拓扑

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-INMtOdFi-1658229422660)(C:\Users\20466\AppData\Roaming\Typora\typora-user-images\image-20220630224011547.png)]

二、项目需求

  1. pc自动获取地址
  2. R2配置DHCP地址池
  3. R1做DHCP中继

四、配置步骤

1. 配置IP地址

[R1]interface GigabitEthernet 0/0
[R1-GigabitEthernet0/0]ip address 1.1.1.1 24
[R1]interface GigabitEthernet 0/1
[R1-GigabitEthernet0/1]ip address 2.2.2.1 24

[R2]interface GigabitEthernet 0/0
[R2-GigabitEthernet0/0]ip address 2.2.2.2 24

2.配置DHCP地址池

[R2]dhcp server ip-pool 1
[R2-dhcp-pool-vlan10]network 1.1.1.0 mask 255.255.255.0 //配置dhcp网段
[R2-dhcp-pool-vlan10]gateway-list 1.1.1.1 //配置网关地址
[R2-dhcp-pool-vlan10]dns-list 1.1.1.1 //配置dns服务器地址
[R2-dhcp-pool-vlan10]expired day 0 hour 10 //配置租期
[R2-dhcp-pool-vlan10]forbidden-ip 1.1.1.1 //配置排除地址

3.开启DHCP服务

[R1]dhcp server enable

[R2]dhcp server enable

4.配置DHCP中继

[R1]interface GigabitEthernet 0/0
[R1-GigabitEthernet0/0]dhcp select relay	//开启中继
[R1-GigabitEthernet0/0]dhcp relay server-address 2.2.2.2	//中继DHCP服务器2.2.2.2

4.配置默认路由，使R1的DHCP协议报文能够到达PC3

[R2]ip route-static 0.0.0.0 0 1.1.1.2

检查：PC自动获取到IP地址
未获取地址，在DHCP服务器上通过display dhcp server ip-in-use查看DHCP是否分配地址

总结

注：DHCP未自动获取，检查是否有路由可达，相关设备DHCP服务是否开启，DHCP客户端非PC是否配置ip ad dhcp
