Eth-trunk ：LACP模式链路聚合实战

Eth-trunk : LACP模式链路聚合实战

需求描述

• PC1和PC3数据vlan10 ，网段为192.168.10.0 /24
• PC2和PC4数据vlan20 ，网段为192.168.20.0 /24
• 确保设备之间互联互通，使用最大互联带宽并没有环路

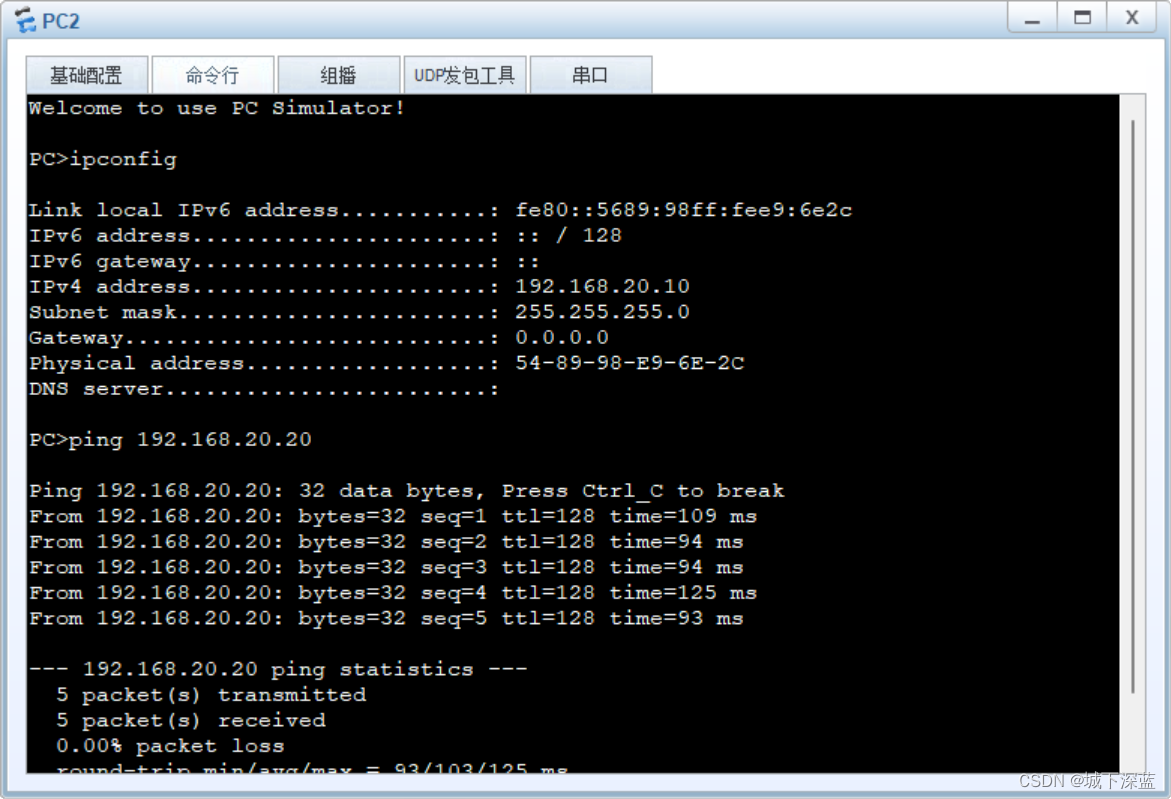

• 确保相同网段的PC可以互通
• 判断交换机之间的每个端口的角色和状态

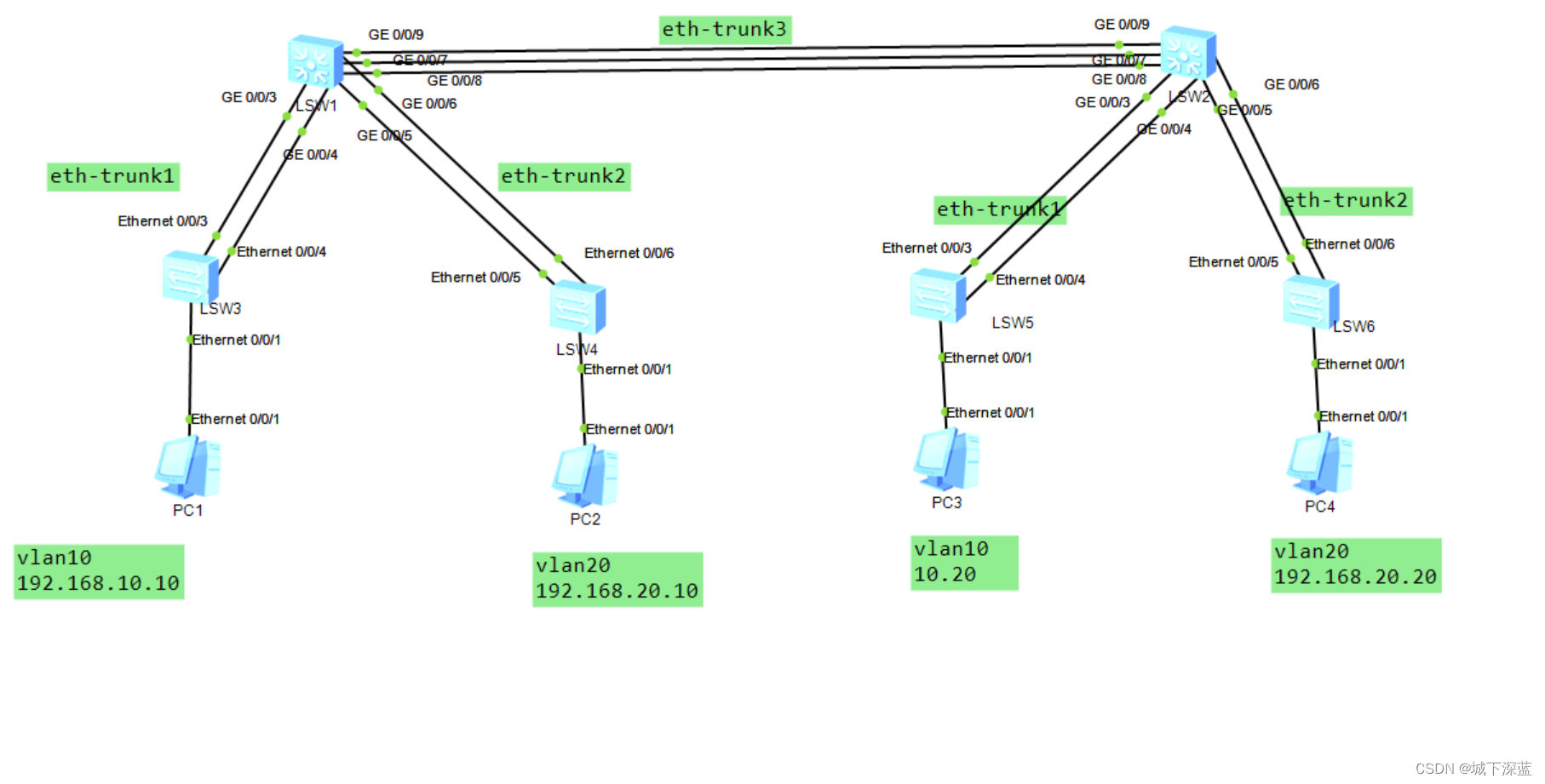

拓扑图

配置思路

• 配置终端设备
  • 配置PC机的IP地址参数
• 配置网络设备
  • 先初始化
  • 创建vlan
  • 将接口加入vlan并设置端口模式access
  • eth-trunk
    • 创建eth-trunk的端口
    • 设置eth-trunk模式
    • 添加接口成员
    • 设备端口trunk并允许所有vlan通过

配置命令

二层交换机配置 s3 s4 s5 s6

• s3

 1. S3交换机的初始配置

    <Huawei>u  t  m       \\关闭信息干扰

    <Huawei>system-view   \\进入系统视图

    [Huawei]sysname  S3     \\设置交换机的名字为S3
2. S3创建vlan 10 20

    [S3]vlan  batch  10  20    \\创建vlan 10  20
3. S3将e0/0/1加入vlan10 并设置链路是access链路

    [S3]int e0/0/1   [\\进入接口0/0](file:///\\\\进入接口0/0)/1

    [S3-Ethernet0/0/1]port link-type access    \\设置链路为接入链路（access链路）

    [S3-Ethernet0/0/1]port default  vlan  10   [\\将接口加入vlan10](\\\\将接口加入vlan10)
4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过

    [S3]interface  Eth-Trunk 1        \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1)

    [S3-Eth-Trunk1]mode lacp-static    \\设置链路为动态lacp

    [S3-Eth-Trunk1]trunkport e0/0/3    \\将接口加入到负载模式

    [S3-Eth-Trunk1]trunkport e0/0/4	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)

    [S3-Eth-Trunk1]port link-type trunk  \\设置为trunk链路

    [S3-Eth-Trunk1] port  trunk allow-pass vlan all  \\并允许所有vlan通过

    [S3-Eth-Trunk1]display eth-trunk 1		  \\查看 eth-trunk

• s4

 1. S4交换机的初始配置

    <Huawei>u  t  m       \\关闭信息干扰

    <Huawei>system-view   \\进入系统视图

    [Huawei]sysname  S4     \\设置交换机的名字为S4
2. S4创建vlan 10 20

    [S4]vlan  batch  10  20    \\创建vlan 10  20
3. S4将e0/0/1加入vlan10 并设置链路是access链路

    [S4]int e0/0/1   [\\进入接口0/0](file:///\\\\进入接口0/0)/1

    [S4-Ethernet0/0/1]port link-type access    \\设置链路为接入链路（access链路）

    [S4-Ethernet0/0/1]port default  vlan  20   \\将接口加入vlan20
4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过

    [S4]interface  Eth-Trunk 2        \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1)

    [S4-Eth-Trunk2]mode lacp-static    \\设置链路为动态lacp

    [S4-Eth-Trunk2]trunkport e0/0/5    \\将接口加入到负载模式

    [S4-Eth-Trunk2]trunkport e0/0/6	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)

    [S4-Eth-Trunk2]port link-type trunk  \\设置为trunk链路

    [S4-Eth-Trunk2] port  trunk allow-pass vlan all  \\并允许所有vlan通过

    [S4-Eth-Trunk2]display eth-trunk 1		  \\查看 eth-trunk

• s5

 1. S5交换机的初始配置

    <Huawei>u  t  m       \\关闭信息干扰

    <Huawei>system-view   \\进入系统视图

    [Huawei]sysname  S5     \\设置交换机的名字为S5
2. S5创建vlan 10 20

    [S5]vlan  batch  10  20    \\创建vlan 10  20
3. S5将e0/0/1加入vlan10 并设置链路是access链路

    [S5]int e0/0/1   [\\进入接口0/0](file:///\\\\进入接口0/0)/1

    [S5-Ethernet0/0/1]port link-type access    \\设置链路为接入链路（access链路）

    [S5-Ethernet0/0/1]port default  vlan  10   [\\将接口加入vlan10](\\\\将接口加入vlan10)
4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过

    [S5]interface  Eth-Trunk 1        \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1)

    [S5-Eth-Trunk1]mode lacp-static    \\设置链路为动态lacp

    [S5-Eth-Trunk1]trunkport e0/0/3    \\将接口加入到负载模式

    [S5-Eth-Trunk1]trunkport e0/0/4	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)

    [S5-Eth-Trunk1]port link-type trunk  \\设置为trunk链路

    [S5-Eth-Trunk1] port  trunk allow-pass vlan all  \\并允许所有vlan通过

    [S5-Eth-Trunk1]display eth-trunk 1		  \\查看 eth-trunk

• s6

 1. S6交换机的初始配置

    <Huawei>u  t  m       \\关闭信息干扰

    <Huawei>system-view   \\进入系统视图

    [Huawei]sysname  S6     \\设置交换机的名字为S6
2. S6创建vlan 10 20

    [S6]vlan  batch  10  20    \\创建vlan 10  20
3. S6将e0/0/1加入vlan10 并设置链路是access链路

    [S6]int e0/0/1   [\\进入接口0/0](file:///\\\\进入接口0/0)/1

    [S6-Ethernet0/0/1]port link-type access    \\设置链路为接入链路（access链路）

    [S6-Ethernet0/0/1]port default  vlan  20   \\将接口加入vlan20
4. 创建链路聚合接口eth-trunk 1 并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过

    [S6]interface  Eth-Trunk 2        \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1)

    [S6-Eth-Trunk2]mode lacp-static    \\设置链路为动态lacp

    [S6-Eth-Trunk2]trunkport e0/0/5    \\将接口加入到负载模式

    [S6-Eth-Trunk2]trunkport e0/0/6	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)

    [S6-Eth-Trunk2]port link-type trunk  \\设置为trunk链路

    [S6-Eth-Trunk2] port  trunk allow-pass vlan all  \\并允许所有vlan通过

    [S6-Eth-Trunk2]display eth-trunk 1		  \\查看 eth-trunk

三层交换机配置 s1 s2

• s1

 S1交换机的初始配置

  <Huawei>u  t  m    \\关闭信息干扰
  <Huawei>system-view   \\进入系统视图
  [Huawei]sysname  S1     \\设置交换机的名字为S1
S1创建vlan 10 20
  [S1]vlan  batch  10  20         \\创建vlan 10  20

3.创建链路聚合接口eth-trunk 1 、2并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过

  [S1]interface  Eth-Trunk 1        \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1)
  [S1-Eth-Trunk1]mode lacp-static    \\设置链路为动态lacp
  [S1-Eth-Trunk1]trunkport g0/0/3    \\将接口加入到负载模式
  [S1-Eth-Trunk1]trunkport g0/0/4	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)
  [S1-Eth-Trunk1]port link-type trunk  \\设置为trunk链路
  [S1-Eth-Trunk1] port  trunk allow-pass vlan all  \\并允许所有vlan通过
  [S1]interface  Eth-Trunk 2        \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1)
  [S1-Eth-Trunk2]mode lacp-static    \\设置链路为动态lacp
  [S1-Eth-Trunk2]trunkport g0/0/5    \\将接口加入到负载模式
  [S1-Eth-Trunk2]trunkport g0/0/6	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)
  [S1-Eth-Trunk2]port link-type trunk  \\设置为trunk链路
  [S1-Eth-Trunk2] port  trunk allow-pass vlan all  \\并允许所有vlan通过
  [S1]interface  Eth-Trunk 3        \\[创建链路聚合的端口3](file:///\\\\创建链路聚合的端口1)
  [S1-Eth-Trunk3]mode lacp-static    \\设置链路为动态lacp
  [S1-Eth-Trunk3]trunkport g0/0/7    \\将接口加入到负载模式
  [S1-Eth-Trunk3]trunkport g0/0/8
  [S1-Eth-Trunk3]trunkport g0/0/9

  [S1-Eth-Trunk3]port link-type trunk  \\设置为trunk链路

  [S1-Eth-Trunk3] port  trunk allow-pass vlan all  \\并允许所有vlan通过

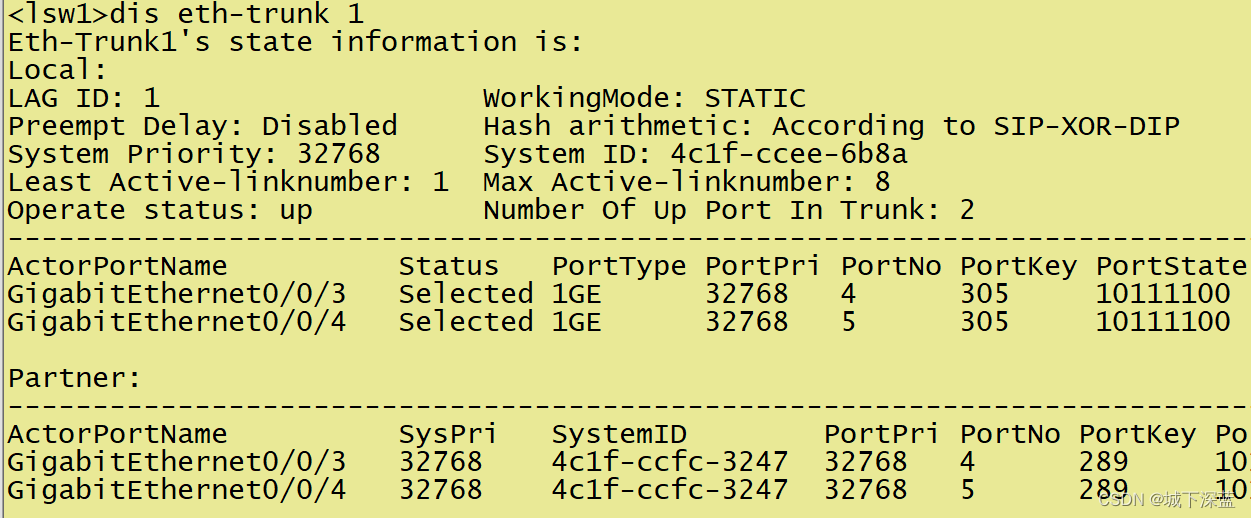

  [S1]display eth-trunk 1		  \\查看 eth-trunk

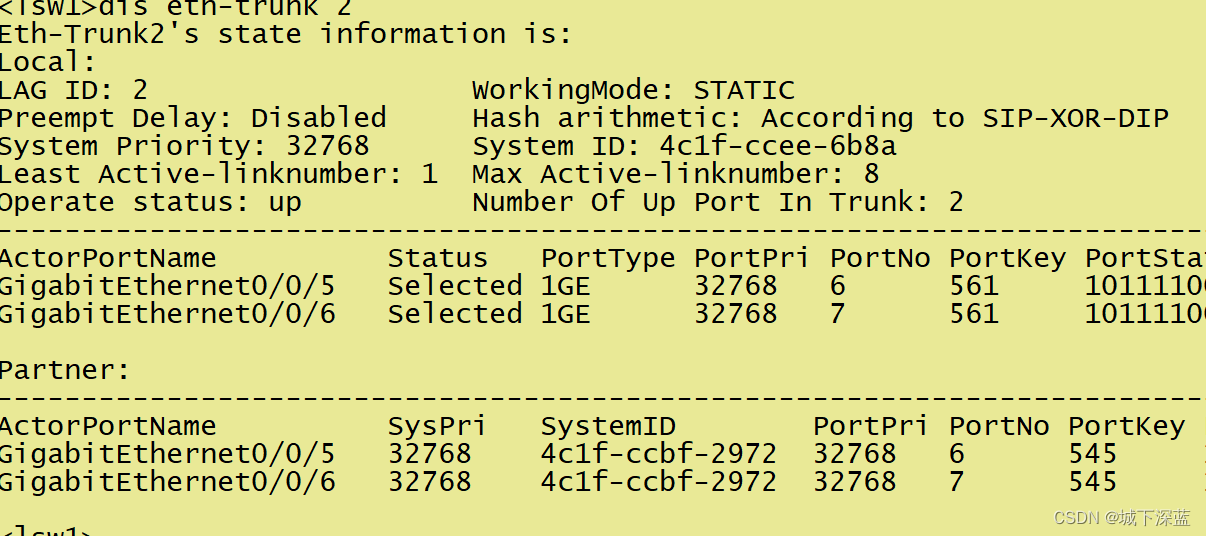

  [S1]display eth-trunk 2		  \\查看 eth-trunk

  [S1]display eth-trunk 3		  \\查看 eth-trunk

[S1]display eth-trunk 1 \查看 eth-trunk

[S1]display eth-trunk 2 \查看 eth-trunk

• s2

 <Huawei>u  t  m    \\关闭信息干扰
<Huawei>system-view   \\进入系统视图
[Huawei]sysname  S2     \\设置交换机的名字为S2
S2创建vlan 10 20
[S2]vlan  batch  10  20         \\创建vlan 10  20
创建链路聚合接口eth-trunk 1 、2并将设置模式为lacp、加入成员并设置链路为tunk并允许所有vlan通过

  [S2]interface  Eth-Trunk 1        \\[创建链路聚合的端口1](file:///\\\\创建链路聚合的端口1)

  [S2-Eth-Trunk1]mode lacp-static    \\设置链路为动态lacp

  [S2-Eth-Trunk1]trunkport g0/0/3    \\将接口加入到负载模式

  [S2-Eth-Trunk1]trunkport g0/0/4	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)

  [S2-Eth-Trunk1]port link-type trunk  \\设置为trunk链路

  [S2-Eth-Trunk1] port  trunk allow-pass vlan all  \\并允许所有vlan通过

  [S2-Eth-Trunk1]display eth-trunk 1		  \\查看 eth-trunk





  [S2]interface  Eth-Trunk2        \\[创建链路聚合的端口2](file:///\\\\创建链路聚合的端口1)

  [S2-Eth-Trunk2]mode lacp-static    \\设置链路为动态lacp

  [S2-Eth-Trunk2]trunkport g0/0/5    \\将接口加入到负载模式

  [S2-Eth-Trunk2]trunkport g0/0/6	    [\\将接口加入到负载模式](file:///\\\\将接口加入到负载模式)

  [S2-Eth-Trunk2]port link-type trunk  \\设置为trunk链路

  [S2-Eth-Trunk2] port  trunk allow-pass vlan all  [\\并允许所有vlan通过](\\\\并允许所有vlan通过)



  [S2-Eth-Trunk2]display eth-trunk 2		  \\查看 eth-trunk



  [S2]interface  Eth-Trunk3        \\[创建链路聚合的端口3](file:///\\\\创建链路聚合的端口1)

  [S2-Eth-Trunk3]mode lacp-static    \\设置链路为动态lacp

  [S2-Eth-Trunk3]trunkport g0/0/7    \\将接口加入到负载模式

  [S2-Eth-Trunk3]trunkport g0/0/8
  [S1-Eth-Trunk3]trunkport g0/0/9

  [S2-Eth-Trunk3]port link-type trunk  \\设置为trunk链路

  [S2-Eth-Trunk3] port  trunk allow-pass vlan all  \\并允许所有vlan通过

  [S2-Eth-Trunk3]display eth-trunk 3		  \\查看 eth-trunk

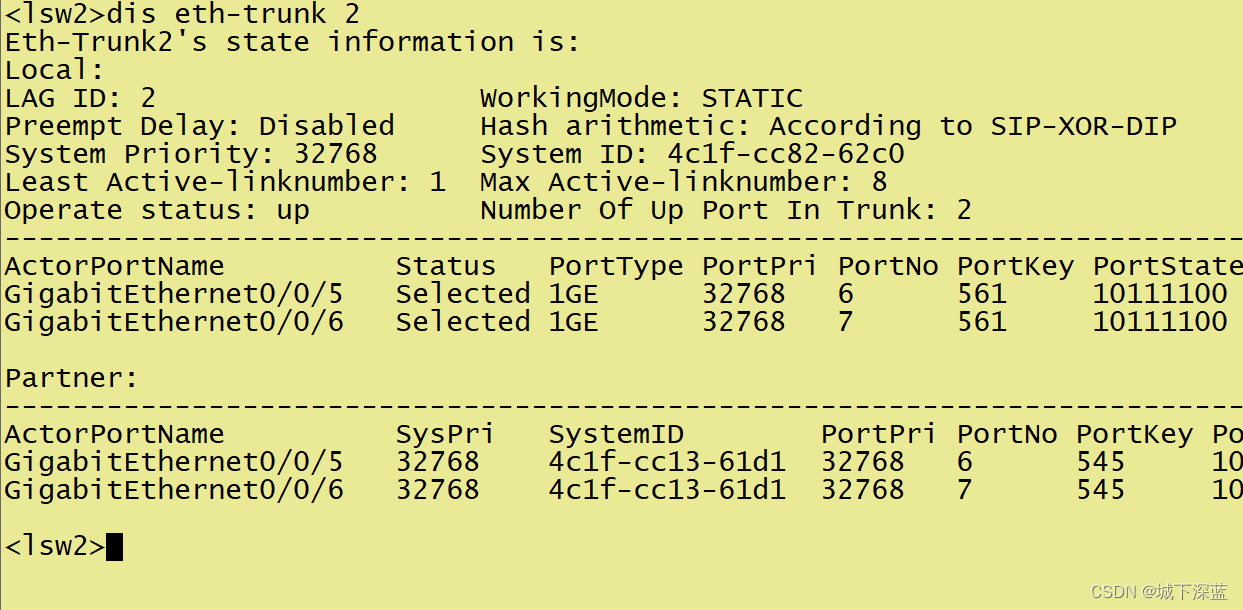

[S2-Eth-Trunk2]display eth-trunk 2 \查看 eth-trunk

[S2-Eth-Trunk3]display eth-trunk 3 \查看 eth-trunk

设置最大 链路数，及开启抢占功能

Local:本地信息 Partner:对端信息
Svstem Prioritv:32768 系统的优先级
System ID:4clf-cc4e-5 系统的mac地址
MAX Active-linknumber:8 最大的活动链路数是8条
链路数是可以进行调整的我们可以调整为2条
Number of Up Port In Trunk:0 目前有几条

S2设置他的链路为2：

[S2]display eth-trunk 1		\\查看 eth-trunk

[S2]int  eth-trunk 1		    \\进入eth-trunk1

[S2-Eth-Trunk1]max active-linknumber 2    [\\设置为2](file:///\\\\设置为2)条链路

修改sw2为主设备，默认值是32768 我们可以设置为100

[S2]lacp priority 100		     \\设置默认值为100

[S2]display eth-trunk  1		\\查看 eth-trunk

配置启用抢占模式 S1  S2都需要开启

[S2]display eth-trunk 3		            \\查看 eth-trunk

[S2-Eth-Trunk1]lacp preempt enable   	[\\配置抢占模式](file:///\\\\配置抢占模式)



[S1]display eth-trunk 3	             \\查看 eth-trunk

[S1-Eth-Trunk1]lacp preempt enable   	 [\\配置抢占模式](file:///\\\\配置抢占模式)





Preempt Delay Time:30  当前抢占功能已开启 30秒后抢

[S2]display eth-trunk \查看 eth-trunk

总结：

 1、进入eth-trunk 视图
 		interface eth-trunk 1
 	设置模式
 		mode lacp-static
 	添加链路
 		trunkport g0/0/1
 	设置端口模式
 		port link-type trunk
 		port trunk allow-pass vlan all
 	设置最大链路数
 		max-active-linknumber 2
 	开启抢占模式
		 lacp preempt enable
 设置主设备的优先级
 	默认值是32768 我们可以设置为100
	[S2]lacp priority 100
