一、团队介绍
来自深圳职业技术大学（SZPU）
->电信学院
->物联创客空间协会
->领跑培训
专注于全国大学生电子设计大赛、集创赛、蓝桥杯
二、队伍介绍
团队成员都来自深圳职业技术大学的物联创客空间协会大一的学生；备赛2024电赛专题赛的第一题，先做2021年的J题试试水
队名：凌云
成员：
王宏图：工业互联网专业；负责软件代码的编写，测量信号的参数
林泽钦：工业互联网专业；负责部分电路的设计和焊接板子，能够让软硬件联系起来

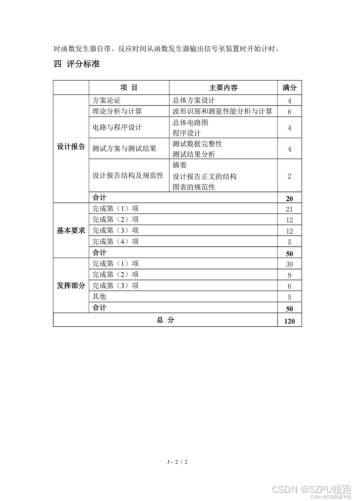

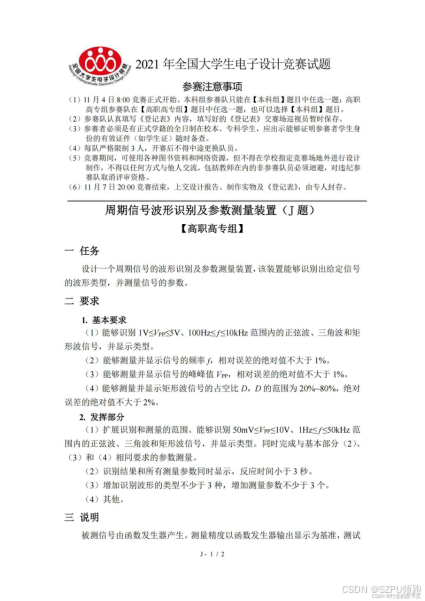

三、题目要求
四、设计摘要
本系统以STM32F407ZGT6为控制核心构建了一个简易的示波器，STM32F407ZGT6是32位带DSP、FPU微控制器，主频最高168MHz,192KB RAM,保障系统对信号进行FFT计算需求。关于示波器，我们也从网上查阅了一些资料，因为407ZGT6的接收带宽能够满足题目的需求,经过小组成员商讨最终决定用stm32f407ZGT6，数字开关我们选用单刀多路的CD4051， 对于运放，由于题目对频率范围的要求，所以我们决定选择TL084，他是一个内部集成4个运算放大器的告诉运放，压摆率为15v/us
五、题目分析
1.基本要求
能够识别 1V≤VPP≤5V、100Hz≤ f ≤10kHz 范围内的正弦波、三角波和矩形波信号，并显示类型。
能够测量并显示信号的频率 f，相对误差的绝对值不大于 1%。
能够测量并显示信号的峰峰值 VPP，相对误差的绝对值不大于 1%。
能够测量并显示矩形波信号的占空比 D，D 的范围为 20%~80%，绝对误差的绝对值不大于 2%。
2.发挥部分
采样方面：50mV信号偏小，需要利用芯片将信号放大一下，不然采集不准确，所以我们的电路不仅要能对信号进行放大，还要能又缩小功能
对于1Hz和50kHz的测试方法是不同的，周期大的信号，就测量信号的周期，反算频率，周期小的信号测量则利用单位时间记数进行测量
扩展识别和测量的范围。能够识别 50mV≤VPP≤10V、1Hz≤ f ≤50kHz 范围内的正弦波、三角波和矩形波信号，并显示类型。同时完成与基本部分（2）、（3）和（4）相同要求的参数测量。
识别结果和所有测量参数同时显示，反应时间小于 3 秒。
增加识别波形的类型不少于 3 种，增加测量参数不少于 3 个。
其他。

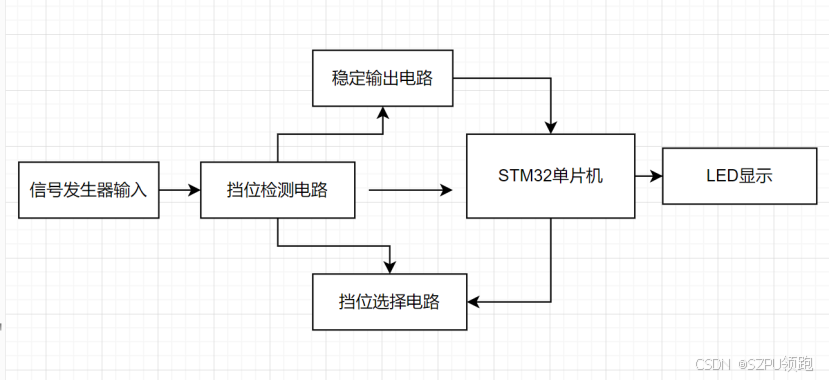

六、总体设计框图
七、硬件电路组成

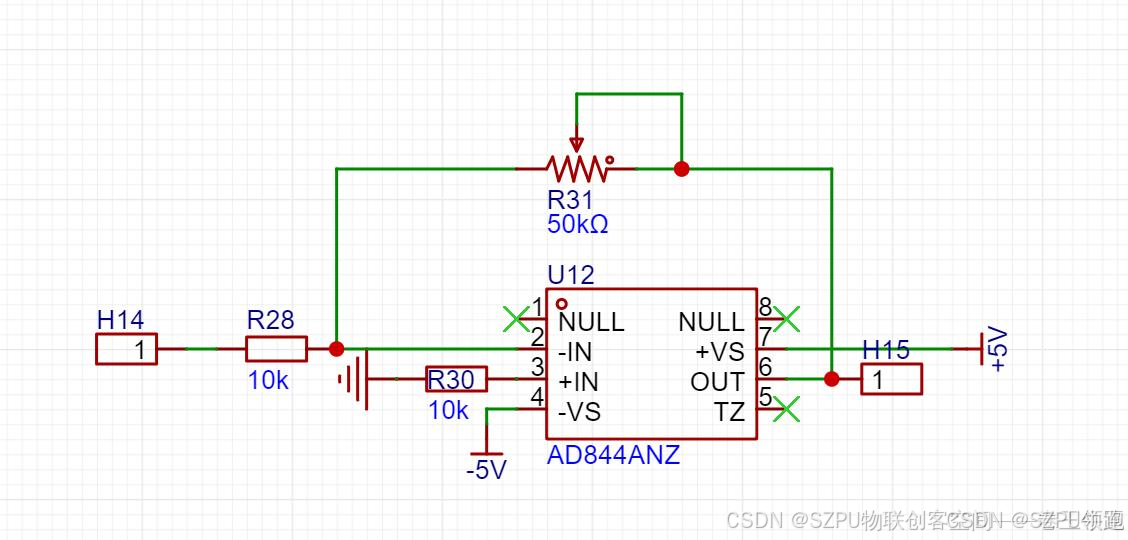

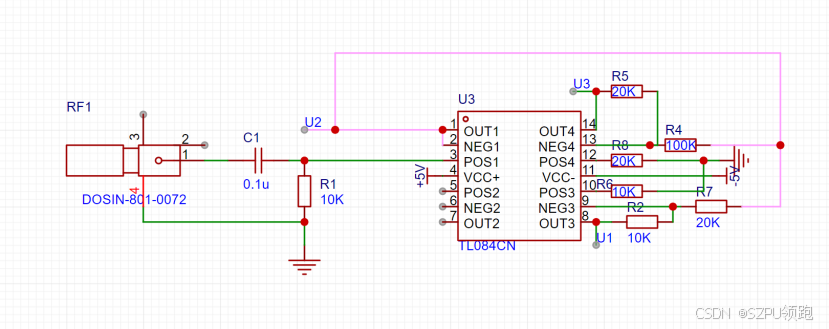

（1）挡位检测
这个电路为主要电路，通过运放，实现了多个功能。首先进来的就是交 直流耦合，接着就是电压跟随器接着就是两个运放，一个是负责将信号缩小两倍，另外一个是将信号缩小5倍。
电阻的选择，要高精度电阻，保证放大倍数的准确。

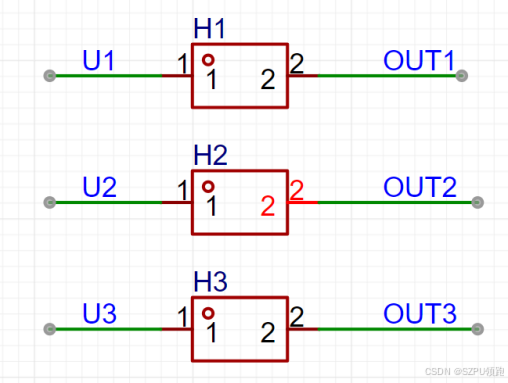

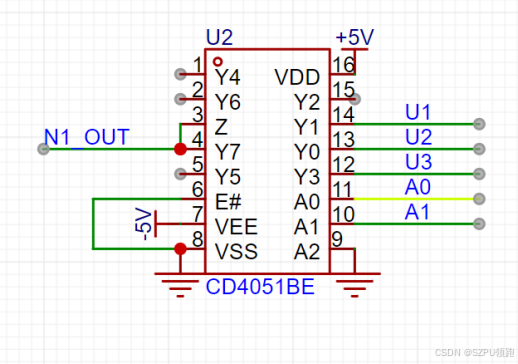

（2）挡位选择
CD4051，通过按键选择放大的倍数，如超过阈值，切换到档位，如果直通信号还很大，那么就切换到缩小两倍的，最后在再切换到缩小5倍。以上切换，是要根据信号的幅度用按键来切换。
（3）电压抬升电路
单片机只能检测 0~3.3V 的电压范围，通过电压抬升把检测输入信号移 动到正电压时输出一个信号给单片机，从而得到信号的频率

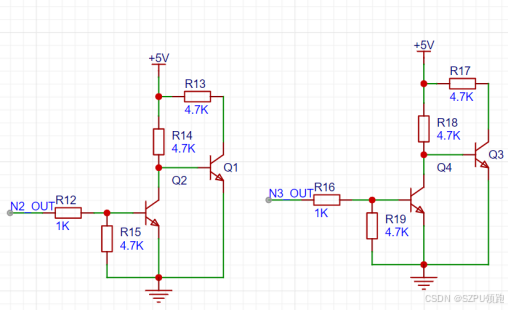

（4）稳定电路
在测试过程中，会遇到CD4051不灵敏的状况，用3.3V转5V来稳定模拟数字开关的作用。

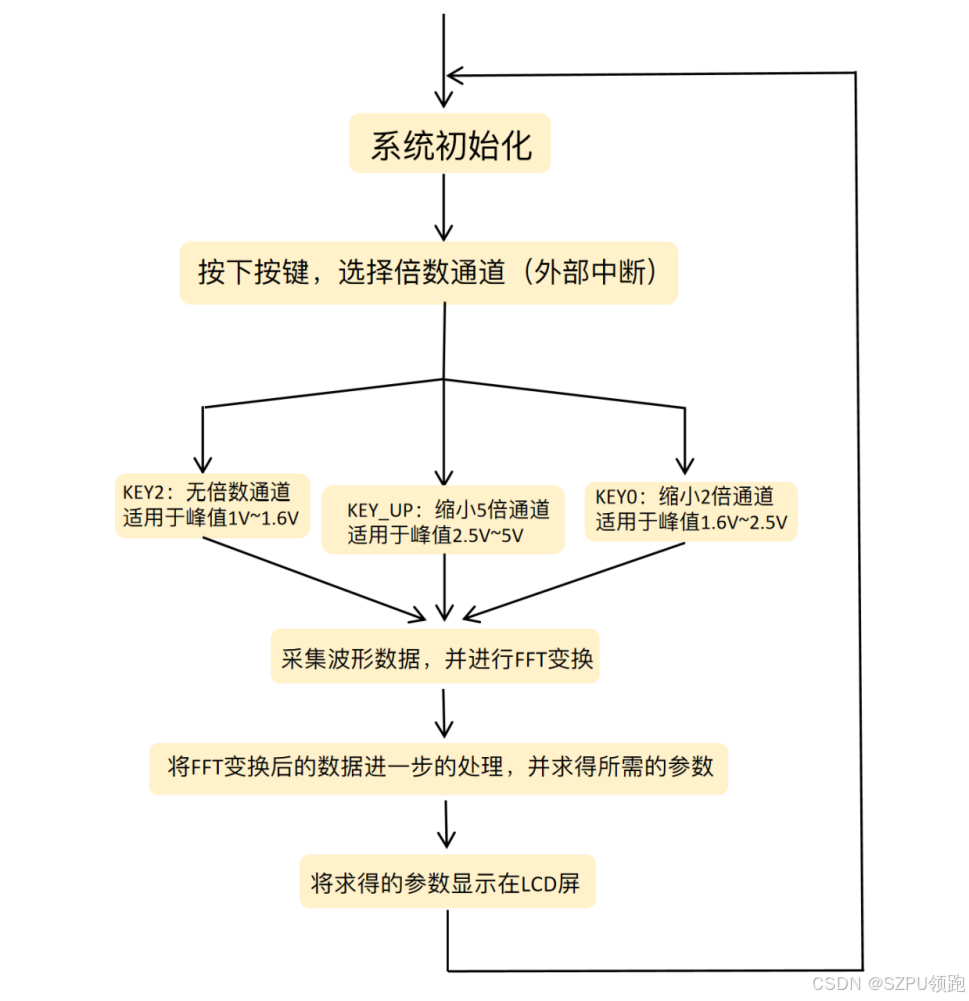

八、程序流程图
九、部分程序讲解

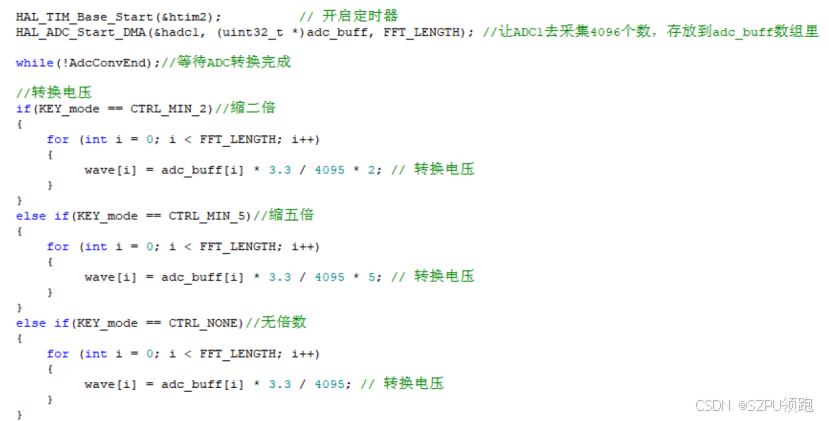

（1）采集数据部分
利用定时器中断+ADC采集数据并用DMA传输数据（Tips: F407单片机不需要AD校验），等待ADC转换结束，并将采集到的数据进行处理（补齐倍数差值）

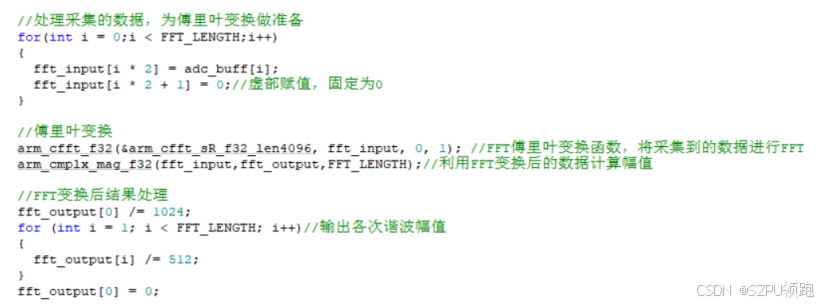

（2）FFT变换过程
先应将采集到的数据进行处理（将虚数存储到数组变量fft_input中，按照“实，虚，实，虚”的方式存储，且虚部都为0）；之后再利用fft函数arm_cfft_f32进行傅里叶变换，并求出频谱
（3）通过DSP库的函数，对FFT后的数据进行计算
求频率：基波的幅度是频谱中最大的，所以求取基波频率就相当于原波形频率（利用DSP库中的取最大值函数arm_max_f32）；再利用频率的计算公式将波形的频率求出来
RMS值：又称波形的有效值；可以通过计算判断RMS值从而判断波形的类型；再利用不同种类波形的不同RMS值进行判断波形的种类
（Tips：（1）计算RMS值要用一个或者整数个周期的波形数据（2）计算RMS值一定要将波形平移到与x轴对称的位置计算）
十、视频展示
2021年电赛J题展示mp4
