VRRP的概述

1.利用VRRP,一组路由器（同一个LAN中的接口），协同工作，但是只有一个处于Master状态，处于该状态的路由器（的接口）承担实际的数据流量转发任务。在一个VRRP组内的多个路由器接口共用一个虚拟IP地址，该地址被作为局域网内所有主机的缺省网关地址。
2.VRRP决定哪个路由器是Master，Master路由器负载接收发送至用户网关（也就是发向上文提到的虚拟IP地址）的数据包并进行转发，以及响应PC对于其网关的ARP请求。
3.Backup路由器侦听Master路由器的状态，并准备随时接替Master路由器的工作。

VRRP的作用

VRRP——虚拟路由器冗余协议
VRRP的作用:提供了局域网上的设备备份机制。VRRP是一种容错协议，它保证当主机的下一跳路由器坏掉时，可以及时由另一台路由器来代替，从而保证通讯的连续性和可靠性。
VRRP工作时会在网络中加入一个还有虚拟IP和虚拟MAC地址的虚拟路由器，该路由器充当网络用户的网关，使得网络上的主机与虚拟路由器通信无需了解这个网络上物理路由器的任何信息。

虚拟路由器

对于每一个VRRP组，抽象出来的一个逻辑路由器，该路由器充当网络用户的网关，该路由器并非真实存在，事实上对于用户而言，只需知道虚拟路由器的IP，至于具体的虚拟路由器的角色有谁来承担，数据转发任务由谁来承担，Master挂掉之后谁来接替，这是VRRP的工作。

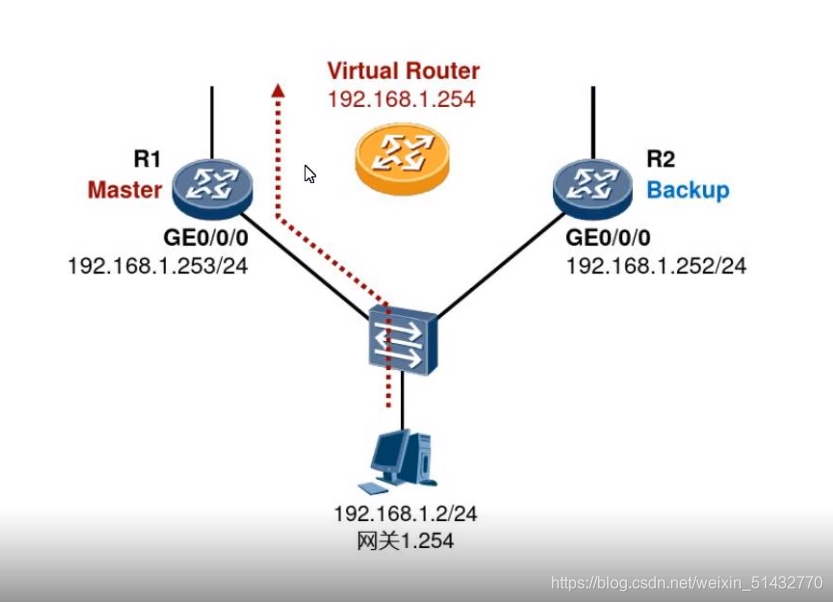

在这里插入图片描述
如图，对于pc机来说，它们不需要知道哪一台路由器是主，哪一台是备，不需要知道它们的IP地址以及MAC地址，pc机只需要知道VRRP虚拟出来虚拟IP地址和MAC地址就可以了，pc机就往虚拟IP上发送数据就可以了，好比虚拟IP是飘浮着的，当主路由器正常工作时，它会附着在主路由器上（实际数据转发工作
