学习RS232——MAX3232\MAX232

第一次接触RS232的时候,以为这种通讯方式和USB转TTL一样,并且将之混为一谈,为此还困扰了半天,愣是无法驱动。

学习就是在实际中碰壁才能深刻理解其中的原理,理论与实际永远是有沟壑存在,只有理论与实际结合才能让其中的距离变近。当自己绘制RS232PCB时又进入一个错误的打开方式:没有认真阅读芯片手册。导致电路绘制错误,造成学习进度上的拖延。

在学习中使用到的时MAX3232

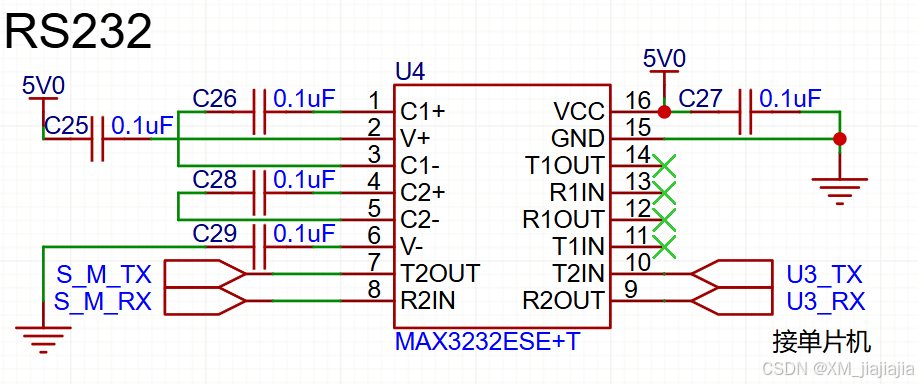

该图中U3_TX、U3_RX在我电路绘制中接到单片机上去,这是错误接法。

1D5DF2FF91750DFE63BD771071C0B1F6.pdf

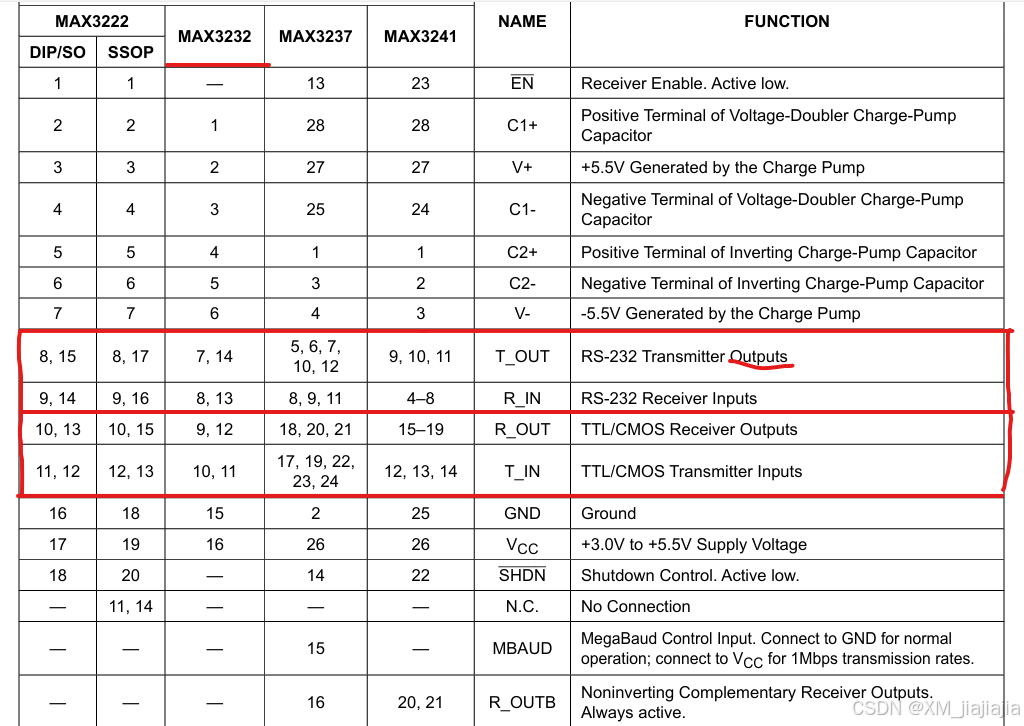

芯片手册已经说明,8、9、13、14都是接到232设备上的引脚,9、10、11、12接到单片机

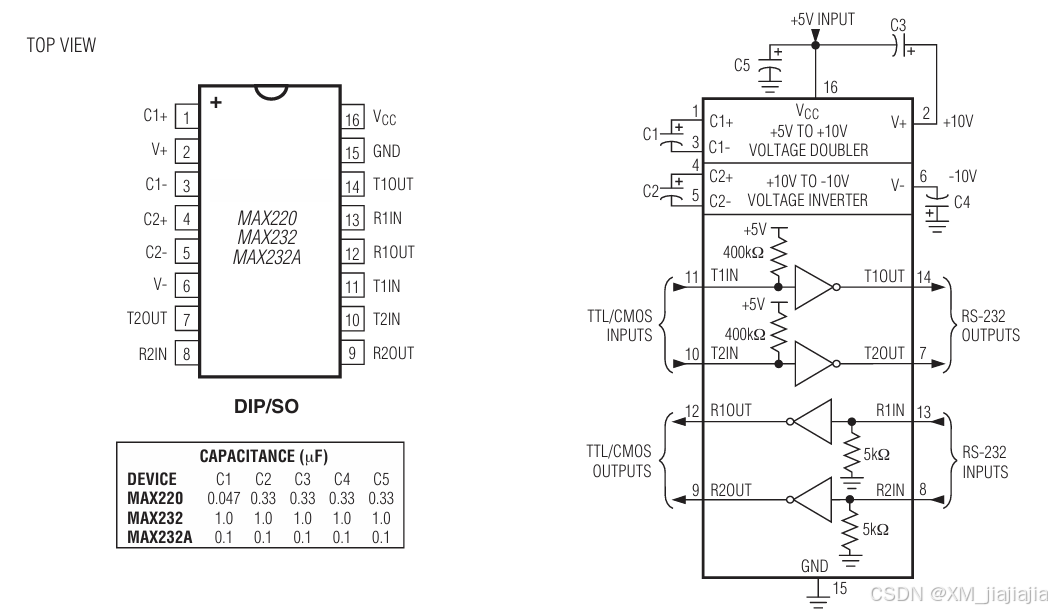

正确的接线方式可以在该手册中找到。

MAX220 DS Rev16.C

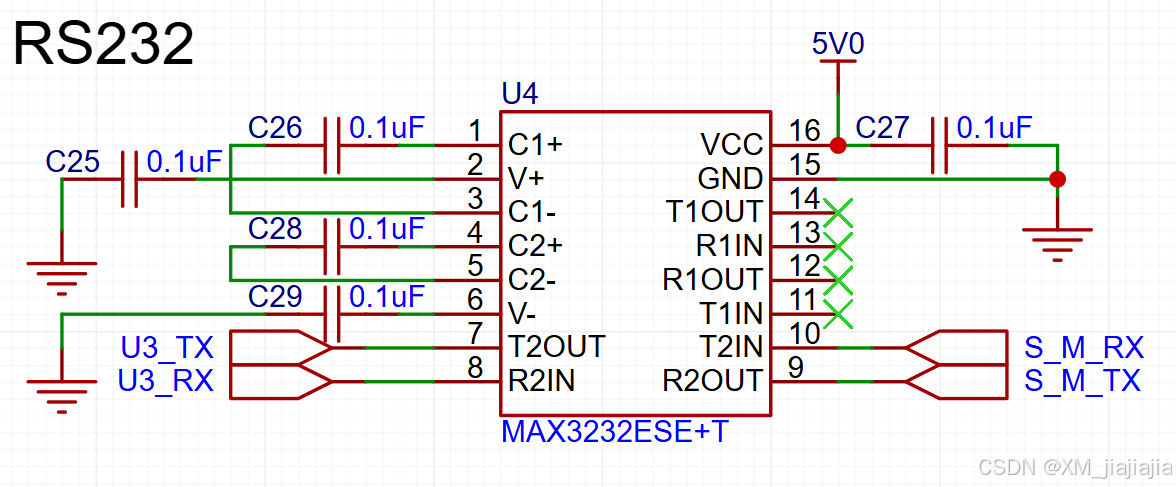

最终更改后的电路:

不阅读芯片手册就画电路的后果就是飞线,希望大家都养成看手册的习惯。
