【STM32】STM32F1 利用 GPIO 模拟摄像头接口驱动 OV2640 摄像头模块

已于 2025-04-26 16:38:14 修改
阅读量3.6k 收藏 52
点赞数 12
分类专栏： STM32 MCU 文章标签： STM32 MCU 图像传感器
于 2024-04-28 13:57:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_51550287/article/details/138275791
版权
本文讲述了在STM32F103C8T6平台上使用OV2640摄像头时遇到的挑战，包括SCCB模拟问题和并行接口优化，通过调整Timer和DMA实现1.5-2FPS的效果，源代码已开源在GitHub上。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

这是一个很折磨人的过程，我最多优化到了 1-3 FPS，所以选型一定要选好，不要折磨自己，做摄像机尽量去用 MPU，而不是 MCU。

设备

  • STM32F103C8T6 核心板
  • OV2640 模块

效果

效果图

XCAM

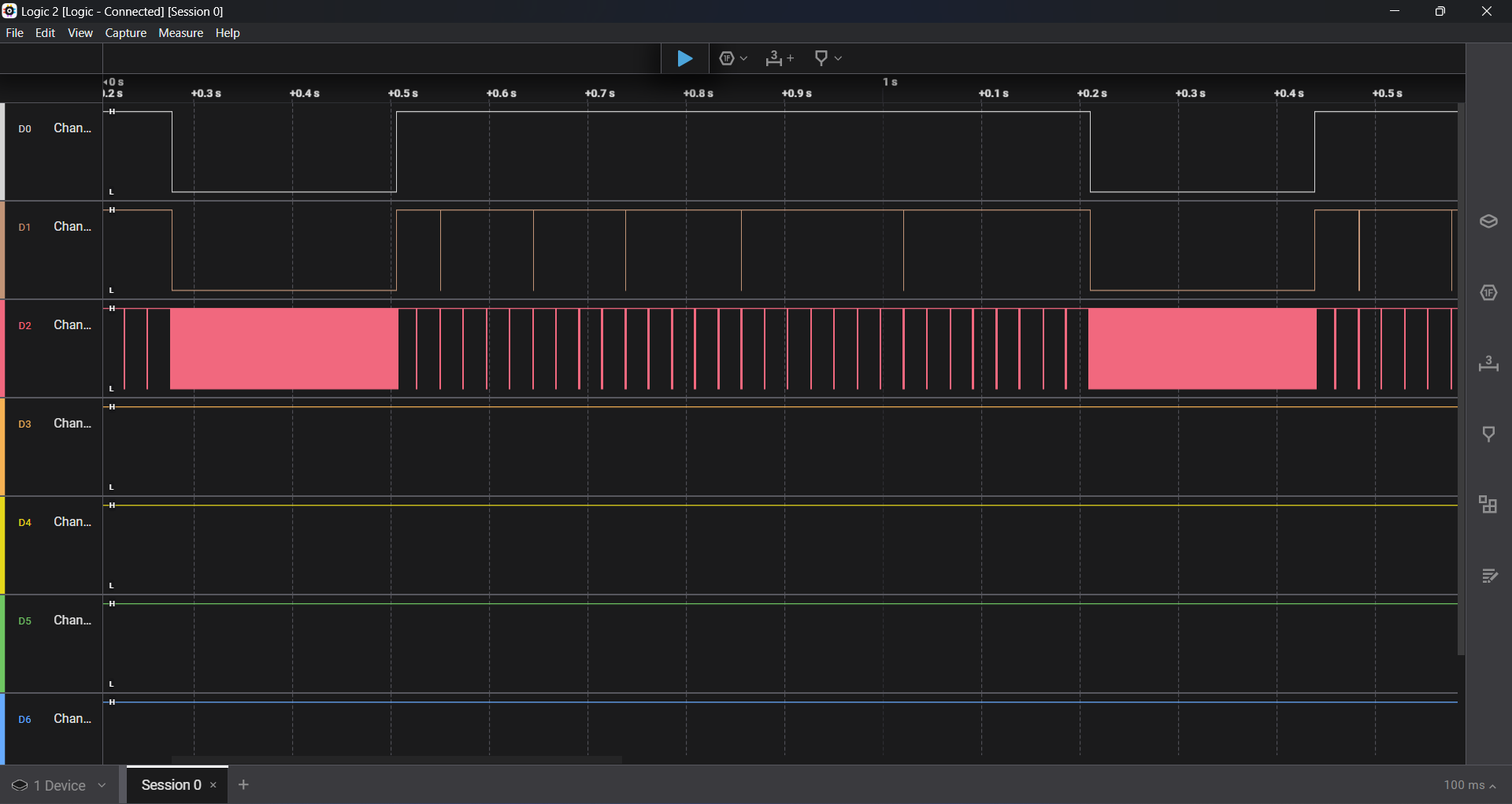

OV2640 实际时序图

OV2640 timing

接口连接图

接口信息在 ov2640.h 里。

OV2640 ModulePCLKPWDNHREFRESETVSYNCSCCB_CLKSCCB_SDADATA0-7
STM32 MCUPB0PB1PB3PB4PB5PB10PB11PA0-7

难点

1.SCCB 模拟：SCCB 是 I2C-bus 的改版，主要是 OV2640 模块没有上拉电阻，无法进行通信，我花了好长时间才发现这个问题。
2.并行接口的模拟：如果使用 IO 模拟的话，只能达到 1 FPS，但是使用了 Timer 和 DMA，就可以达到 1.5-3 FPS。
3.OV2640 CMOS image sensor (CIS) 的 CLK 和 DVP PCLK 要根据 datasheet 来调整，太快太慢都不行。

源码

我放在 GitHub 了，要拿自己取：

stm32f1_ov2640 - GitHub
