BMS实战: BMS产品介绍，电池外观分析，电芯种类分析，焊接方式分析，充电方式，电压平台，电芯型号分析。

快速入门的办法就是了解产品，了解现在市面上正在流通的成熟产品方案。光看基础知识是没有效果的。

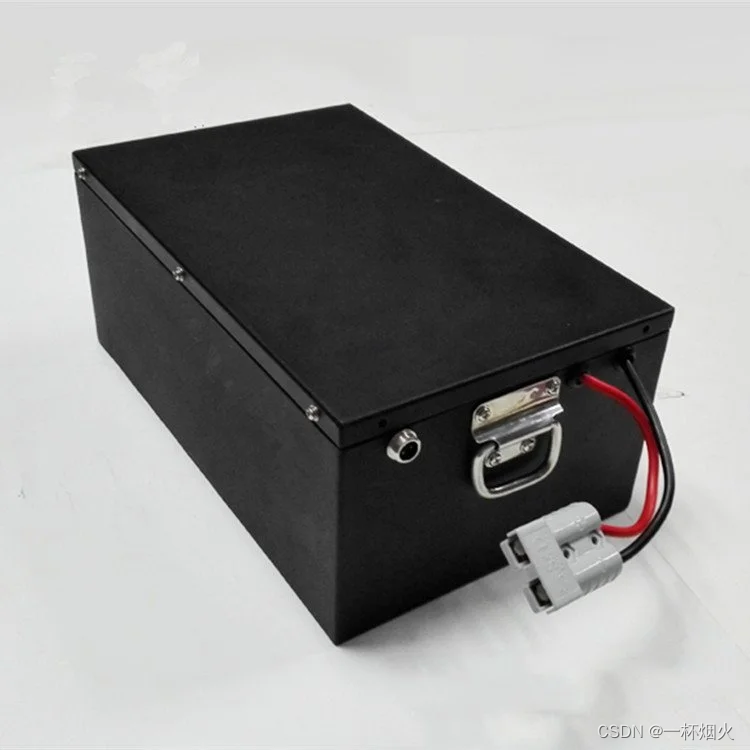

首先我们找到了一张市面上正在出售的电池pack包。

图片来源网上，侵权删

电池外观分析

外壳：

一般是金属外壳，大部分都是铁壳加喷漆，特殊材质可以定制。

提手

一般是不锈钢提手，通过压铆和螺丝固定在金属外壳上。

充放电口：

图片里用的是安德森125A灰插头。

通讯口

几星母头看不出来，一般用来BMS内部的数据和外部数据进行交互和输出。

内部结构图

一直没找到合适的图片。
简单来讲： 就是BMS加锂电池。

图片来源网上，侵权删

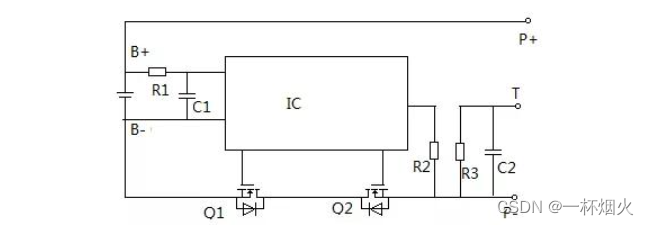

此为简化后的BMS和电池连接的电路图。

常用锂电池： 方形锂电池和软包锂电池，圆柱锂电池。

方形电芯图示：

图片来源网上，侵权删

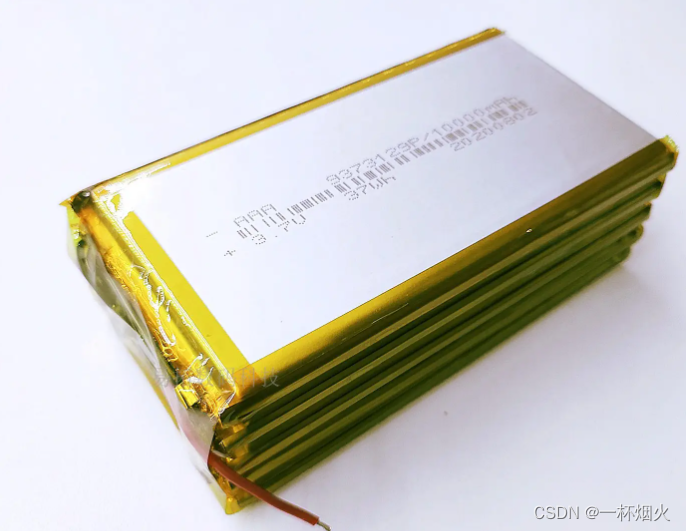

软包电池图示：

图片来源网上，侵权删

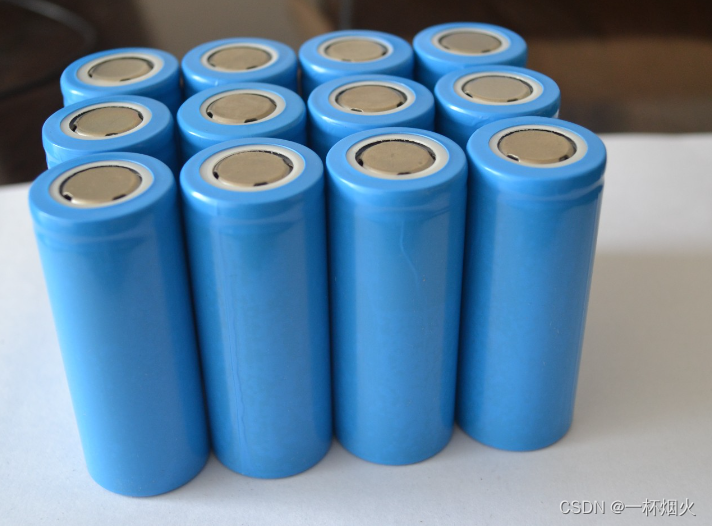

圆柱形电池图示：

图片来源网上，侵权删

整个pack包里面，有很多单体电芯，这些电芯之间通过极片和螺母螺柱进行连接，还有激光焊接在一起的。

BMS和电池有物理上的电气连接。通过电池采样线和总正，总负线连接在一起。

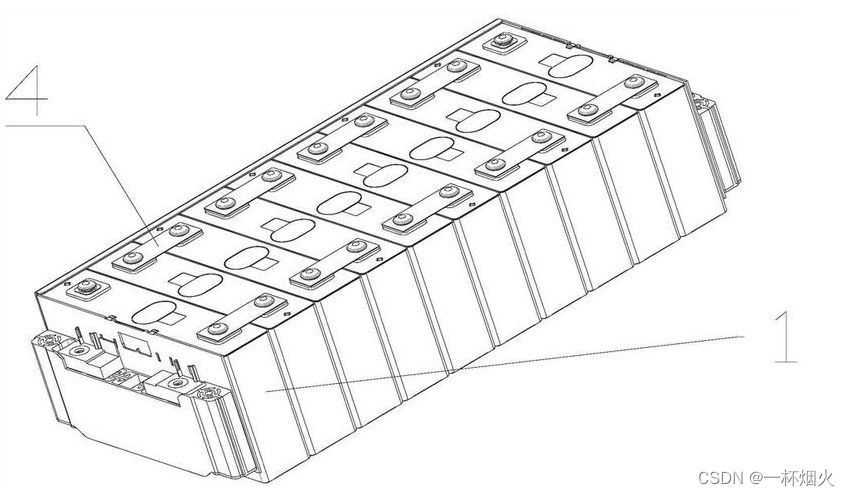

极片连接方式

图片来源网上，侵权删

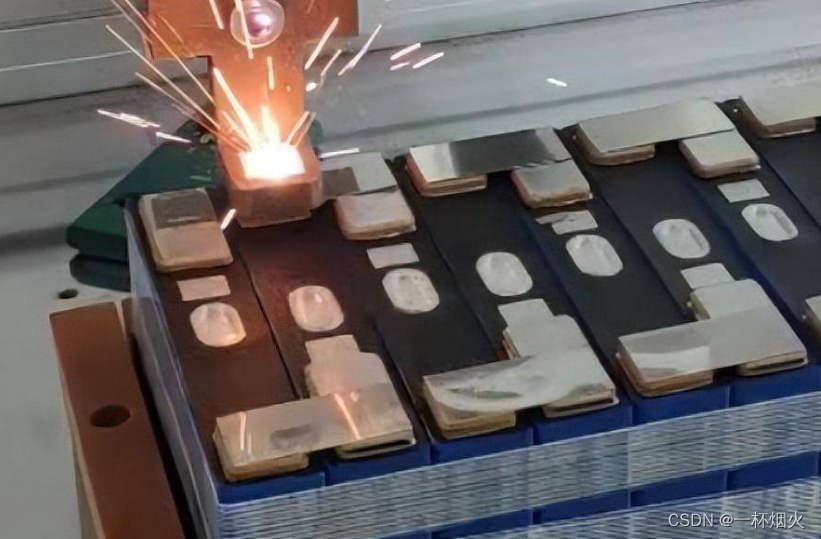

激光焊接

图片来源网上，侵权删

激光焊接优点

激光焊接是利用激光束将电池单体进行无接触的快速焊接的方式。

激光焊接的优点是焊接速度快、焊接点易受控制、焊接质量稳定可靠。

此外，激光焊接还能够在焊接过程中减少对电池单体的热影响，从而避免电池单体的损坏和老化。

缺点是设备成本较高。

图片来源网上，侵权删

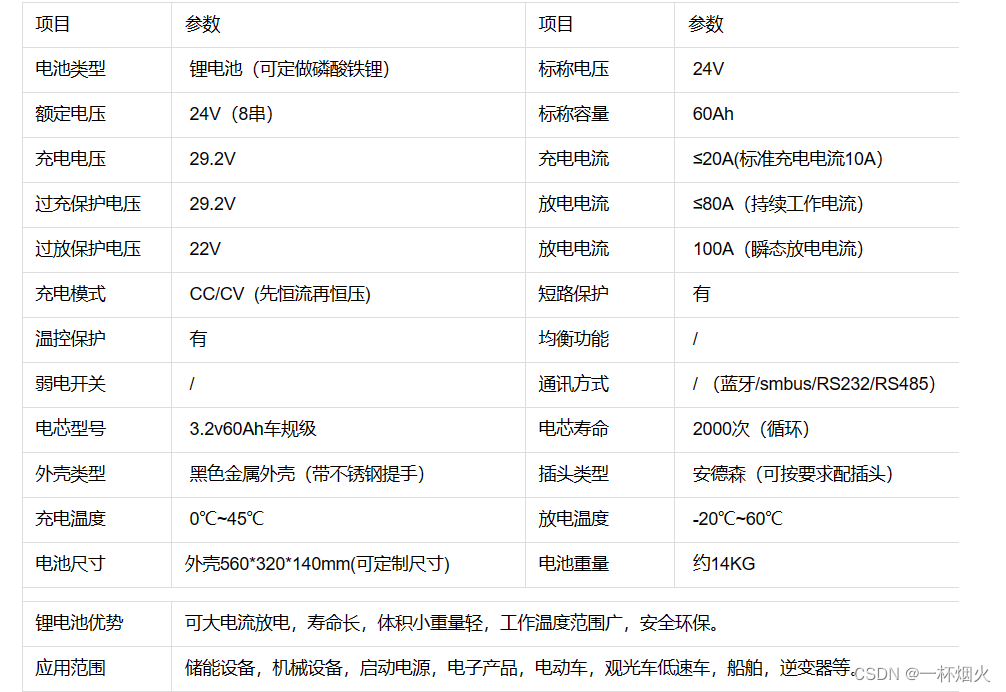

上图是本篇文章第一张外观图片的产品介绍。

我们简单分析一下这些参数有什么特定意义：

判断电芯种类和串数

额定电压24V（8串）和充电电压 29.2V 可以判断出来，这个电池用在24V平台上面，且是磷酸铁锂电芯。
因为磷酸铁锂的标称电压是 3.2V 3.28 = 25.6V 可以称作24V电池。
假如是7串三元 那么标称电压 3.67 = 25.2V 也是可以用在 24V平台上面的。同样的充电电压也是 29.2V

电压平台的意思就是：

锂电池都有一个稳定的放电区间。例如上图电池的放电区间在22V-29.2V 虽然由于铁锂电芯的特性，到不了29.2V。 铁锂电芯满电电压稳定在 单节 3.35V左右 也就是 3.35*8 = 26.8V上下。

目前我国的居民用电都是220V电压，所以我们家里的所有电器，小至吹风筒大至空调冰箱电视机，都统一使用220V电压。
而把这个道理放在纯电设备上来看，所谓的“电压平台”，通俗来讲就是设备各主要零部件统一使用的电压标准，包括电池包、驱动电机，车载空调、各种电压转换器、甚至各种电线线束等，都要采用相应的电压标准。

充电方式

先恒流再恒压 方式进行充电 ，其实是因为锂电池的特性，在充电初期，需要较大的电流进行快速充电，然后电芯在接近满电时，电压会趋于平稳状态。
这个时候就需要恒压方式充电。明白这些，其实我们只要选择恒压限流充方式就可以了。跟充电器充电方式一样。

电芯型号

车规级锂电池 就是在汽车上可以使用的电芯。 非车规级就是普通锂电池。
当然听名字就可以知道，车规级电芯好，但 就算是车规级电池，也会分A品 次A品 B品电芯等等。挑选和购买电芯至关重要。

其它的一些BMS参数和容量问题，下一节再讲。
