STM32的I2C补充说明

1.前言

前面不是开发了F407的i2c嘛，最近做项目有三四个i2c器件，项目要求用f103，于是看了一下f103，发现并没有多大区别，下面我会说一下异同。还有关于接收的过程也有要补充的。

2.F103 VS F407

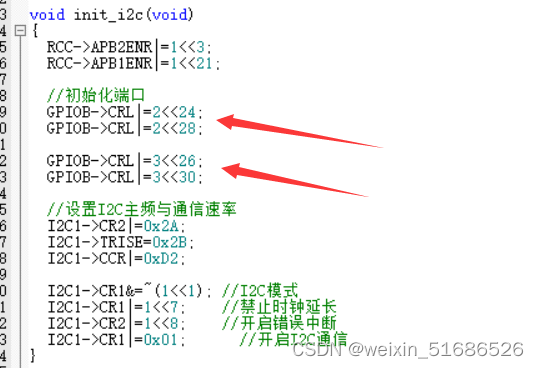

两者之间几乎没有区别，唯一不同的是GPIO的区别，F103与F407在GPIO寄存器会有点区别，这里稍微改一下就能用了。其他部分基本不用动。

上次关于STM32作为主机接收过程讲的有点不足，这次我在发送的时候没发现什么问题，但是接收的时候出现了问题，下面我来展开讲讲，尤其是长数据接收。

3.数据错误

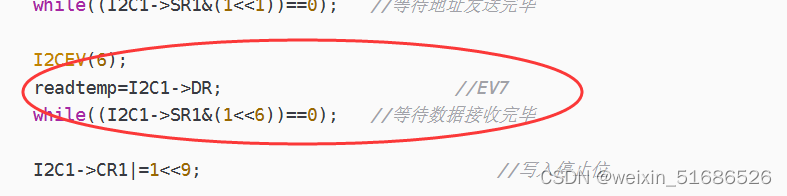

首先是接收错误的问题，上一篇文章里我说到接收数据的过程

程序没有问题，但是顺序错了，正确的顺序是先等待SR1的第六位到位，再读取数据，否则，读到的数据就会是地址，而非接收的数据。

4.多数据接收

上次因为只做了一个数据的接收，所以问题没有暴露出来，这次我在用传感器的时候要一次性接收6个数据，发现数据接收有问题。最后还是通过读手册来排故的。

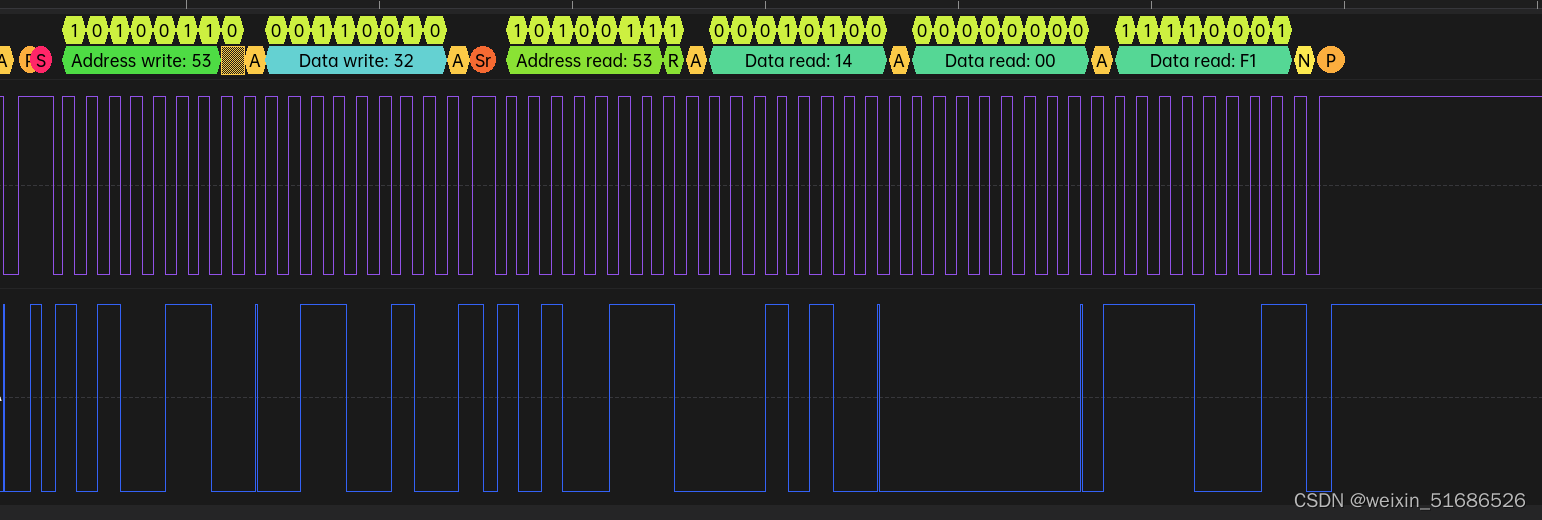

首先我们再明确一下读数据的过程。

可以看到在读数据的时候，每读一位都需要一个ACK，直到最后一位数据，而这个ACK是由主机向从机发送的应答。

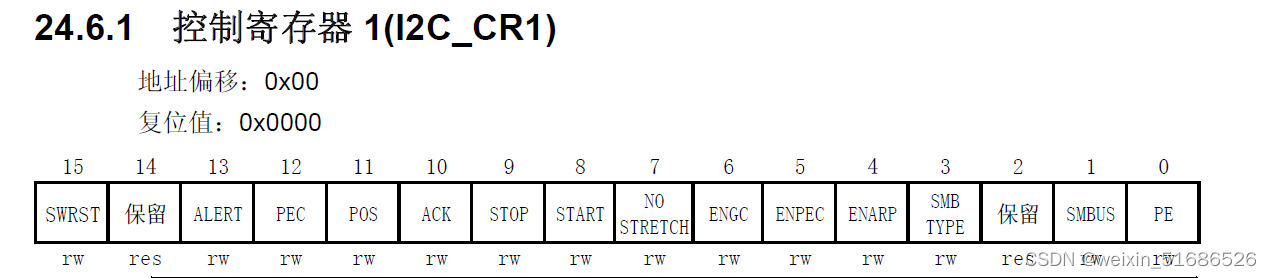

而在STM32中，控制这个应答的在CR1寄存器中，是第十位

通过给第十位置1来给从机应答

我们来测试一下，这里我通过i2c读取3个数据

i2c_ReadRegist(ADXL345ADDRESS,0x32,data,3);

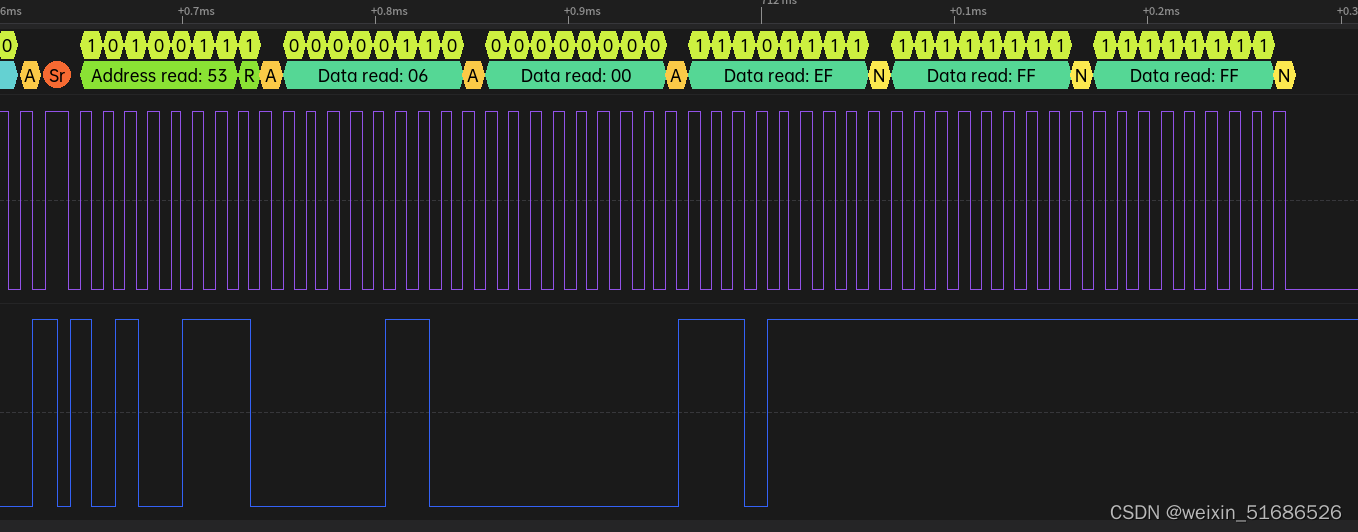

 我们看一下波形

不对啊，而且停止位没了，传输停止后总线的电平也不对。

这里我们要再看一下手册

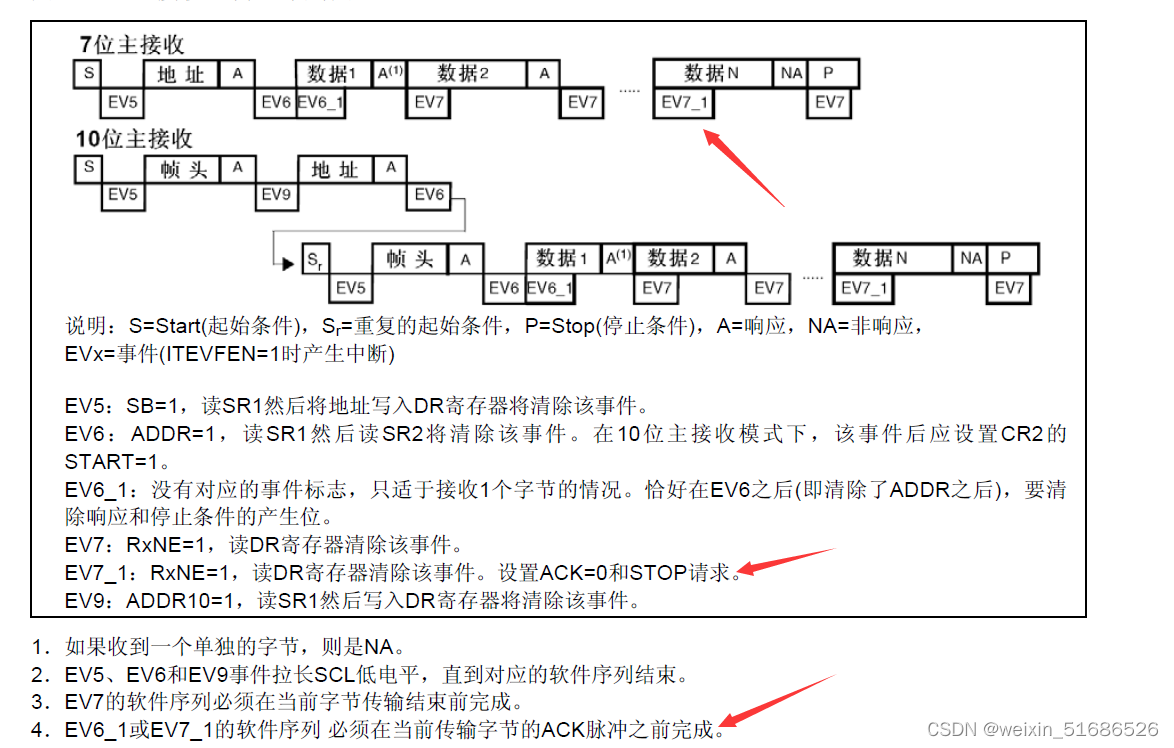

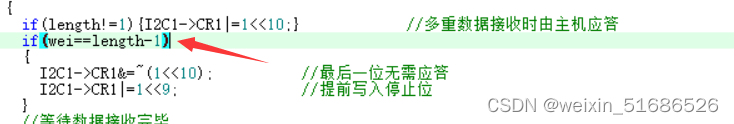

注意看一下最后一位的数据传输，比较特殊。手册上说的比较模糊，我个人的建议是在完成上一个数据接收后就立刻给停止位置1，给应答位置0。程序可以这样写

	while(wei<length)
	{
		if(length!=1){I2C1->CR1|=1<<10;}						//多重数据接收时由主机应答
		if(wei==length-1)
		{
			I2C1->CR1&=~(1<<10);					//最后一位无需应答
			I2C1->CR1|=1<<9;							//提前写入停止位
		}
		//等待数据接收完毕
		for(wait=0;(I2C1->SR1&(1<<6))==0;wait++){if(wait>WAITTIME){I2C1->CR1|=1<<9;return;}}
		i2cdata[wei]=I2C1->DR;				//EV8
		wei++;
	}

经过测试，只有这样数据才不会溢出

我们再来测试一下

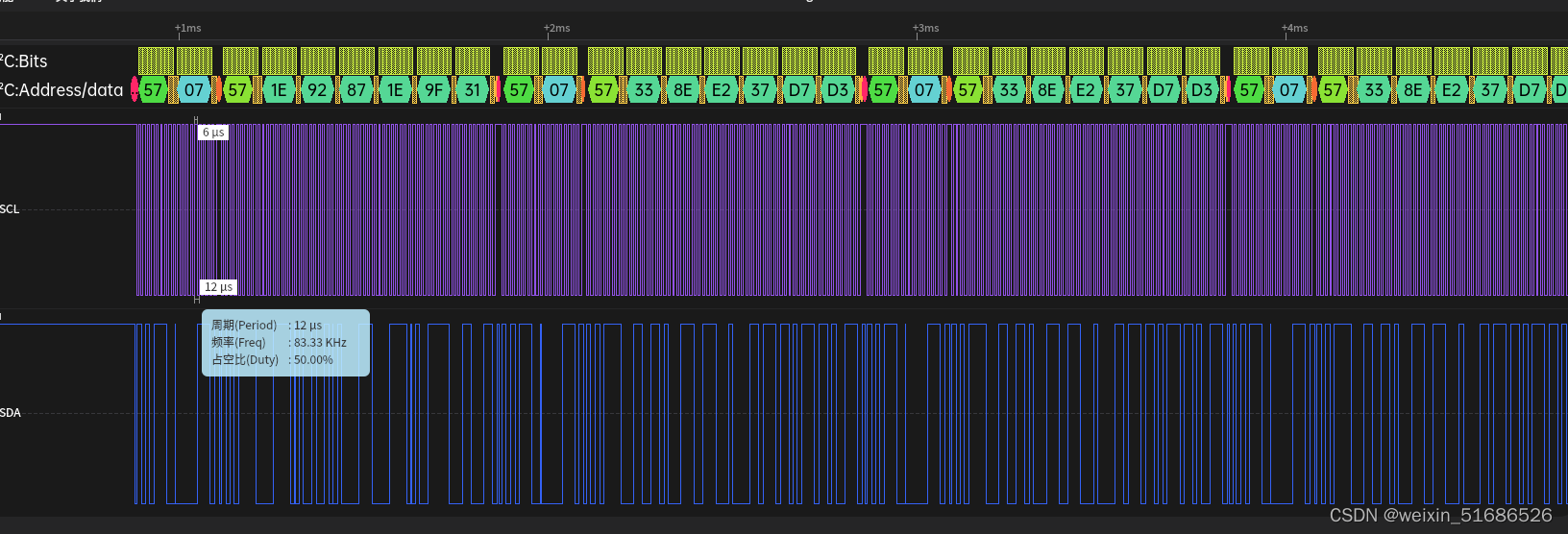

可以看到，波形非常标准。

5.代码

void i2c_ReadRegist(unsigned char i2c_address,unsigned char regaddress,unsigned char* i2cdata,unsigned char length)
{

	unsigned int wait;
	unsigned int wei=0;

	//发送

	I2C1->CR1|=1<<8;							//发出起始信号
	//等待起始信号发送完毕
	for(wait=0;(I2C1->SR1&(1<<0))==0;wait++){if(wait>WAITTIME){I2C1->CR1|=1<<9;return;}}

	I2CEV(5);											//EV5

	#if ADDRESSBIT==7
	I2C1->DR=i2c_address<<1;			//写入地址
	#else
	I2C1->DR=i2c_address;				//写入地址
	#endif

	//等待地址发送完毕
	for(wait=0;(I2C1->SR1&(1<<1))==0;wait++){if(wait>WAITTIME){I2C1->CR1|=1<<9;return;}}

	I2CEV(6);
	I2C1->DR=regaddress;								//EV8
	//等待数据发送完毕
	for(wait=0;(I2C1->SR1&(1<<7))==0;wait++){if(wait>WAITTIME){I2C1->CR1|=1<<9;return;}}


	//接收
	I2C1->CR1|=1<<8;							//发出起始信号
	//等待起始信号发送完毕
	for(wait=0;(I2C1->SR1&(1<<0))==0;wait++){if(wait>WAITTIME){I2C1->CR1|=1<<9;return;}}

	I2CEV(5);

	#if ADDRESSBIT==7
	I2C1->DR=(i2c_address<<1)+1;	//写入地址
	#else
	I2C1->DR=i2c_address;				//写入地址
	#endif
	//等待地址发送完毕
	for(wait=0;(I2C1->SR1&(1<<1))==0;wait++){if(wait>WAITTIME){I2C1->CR1|=1<<9;return;}}

	I2CEV(6);

	while(wei<length)
	{
		if(length!=1){I2C1->CR1|=1<<10;}						//多重数据接收时由主机应答
		if(wei==length-1)
		{
			I2C1->CR1&=~(1<<10);					//最后一位无需应答
			I2C1->CR1|=1<<9;							//提前写入停止位
		}
		//等待数据接收完毕
		for(wait=0;(I2C1->SR1&(1<<6))==0;wait++){if(wait>WAITTIME){I2C1->CR1|=1<<9;return;}}
		i2cdata[wei]=I2C1->DR;				//EV8
		wei++;
	}
}

6.总结

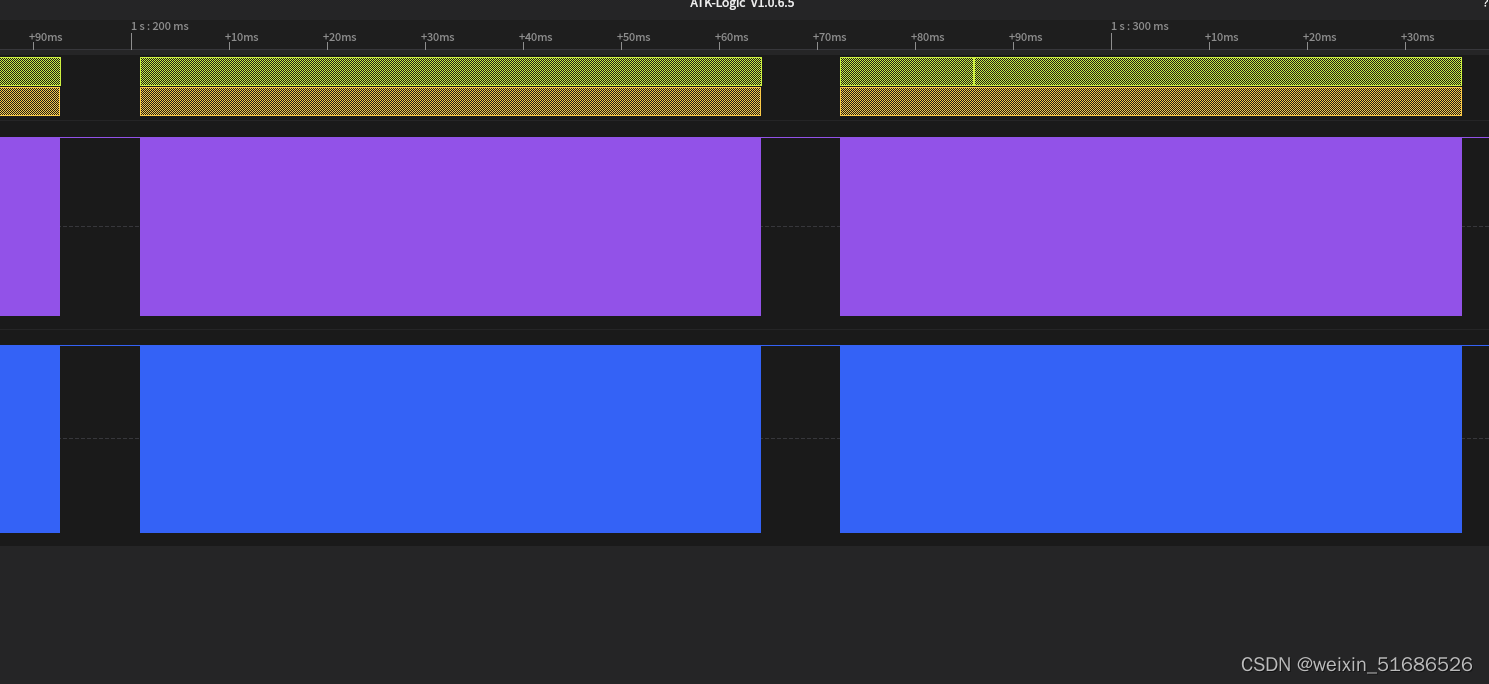

前面写i2c程序还是大意了，这两天测试的时候才发现问题，不过写好的i2c用起来还是很舒服的，几乎没有卡顿（中间的空白是在跑FFT算法，不是i2c的问题）

我这接收大量数据并且直接裸机跑在死循环里也没有出错，真不错。
