1.3寸OLED SH1106 IIC驱动显示错误解决方法

最新推荐文章于 2025-03-02 21:38:11 发布

weixin_51736965

最新推荐文章于 2025-03-02 21:38:11 发布

阅读量1.6k

点赞数 1

文章标签： OLED 显示问题像素错位光标函数 X轴调整

本文链接：https://blog.csdn.net/weixin_51736965/article/details/125136679

版权

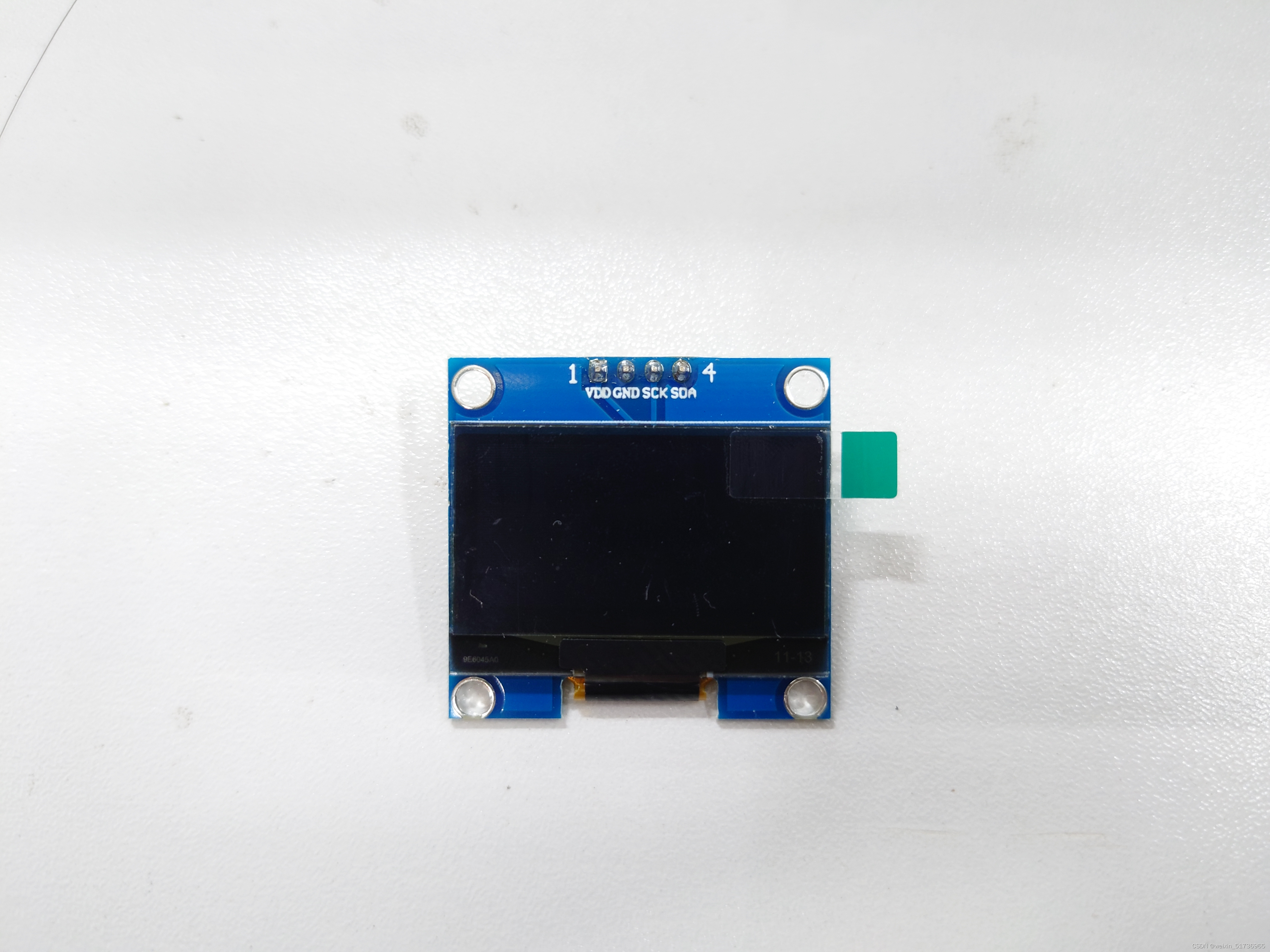

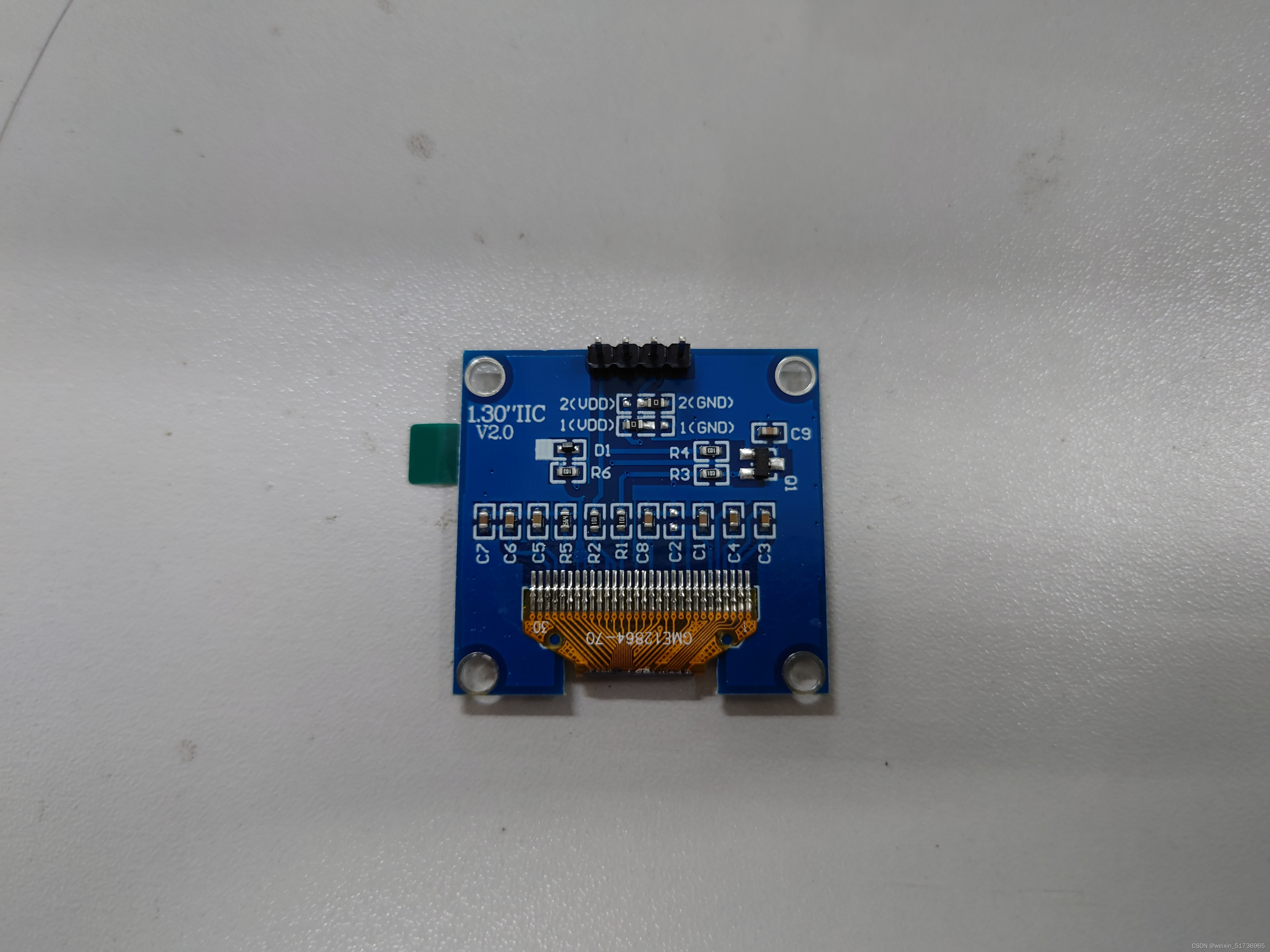

网上买的1.3寸OLED

用的时候发现显示有问题，整体像素都往左两个，导致左边少两列像素，右边两列则为乱码。

解决方法

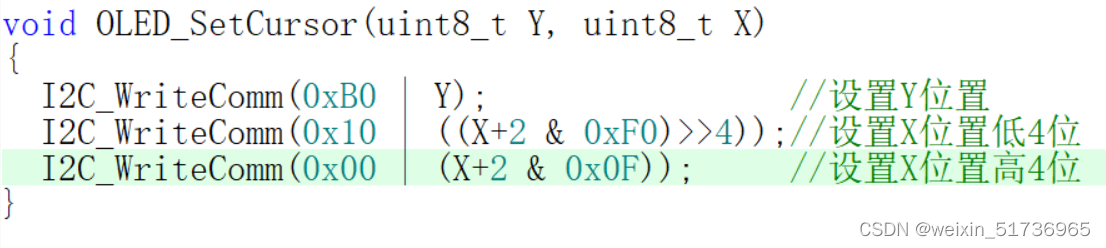

在设置光标函数中让x轴向右位移2个像素。

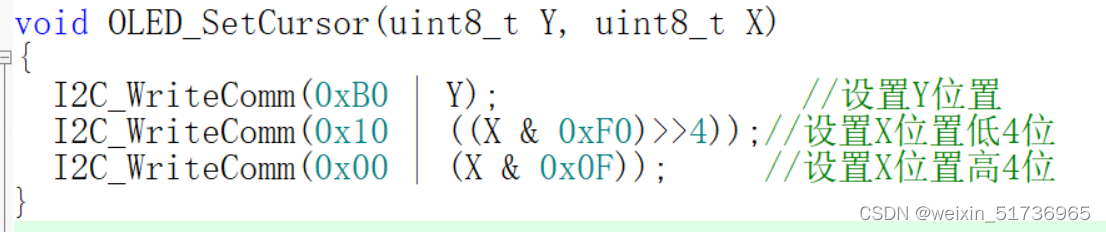

void OLED_SetCursor(uint8_t Y, uint8_t X)
{
	I2C_WriteComm(0xB0 | Y);								//设置Y位置
	I2C_WriteComm(0x10 | ((X+2 & 0xF0)>>
