电动车报警器实现就是这么简单（教程里面提供源码）

前言：
上篇博客中简单写了一下初识单片机，实现了点灯入门。博文结尾谈到了将会在接下来的博客中记录用C51单片机做一些项目教程。今天就来开始一下我们的入门级项目——电动车报警器实现。

话不多说，先来看一下效果：

电动车报警器

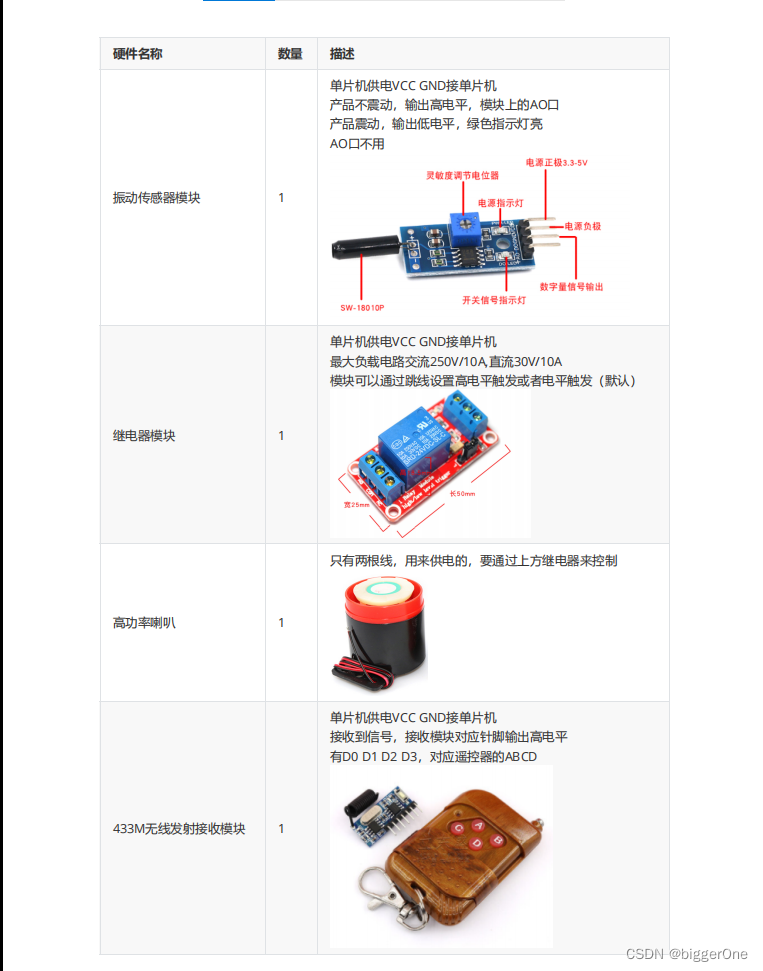

1. 硬件需要：

2. 主要硬件工作逻辑介绍
1.震动传感器：如上图，它的工作模式是不是与我们点灯有点类似?不震动（灯灭），输出高电平，震动（灯亮),输出低电平。

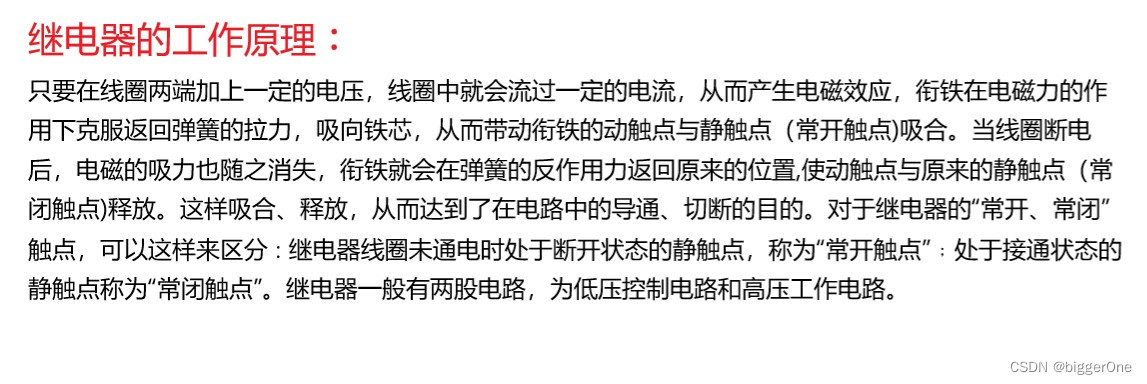

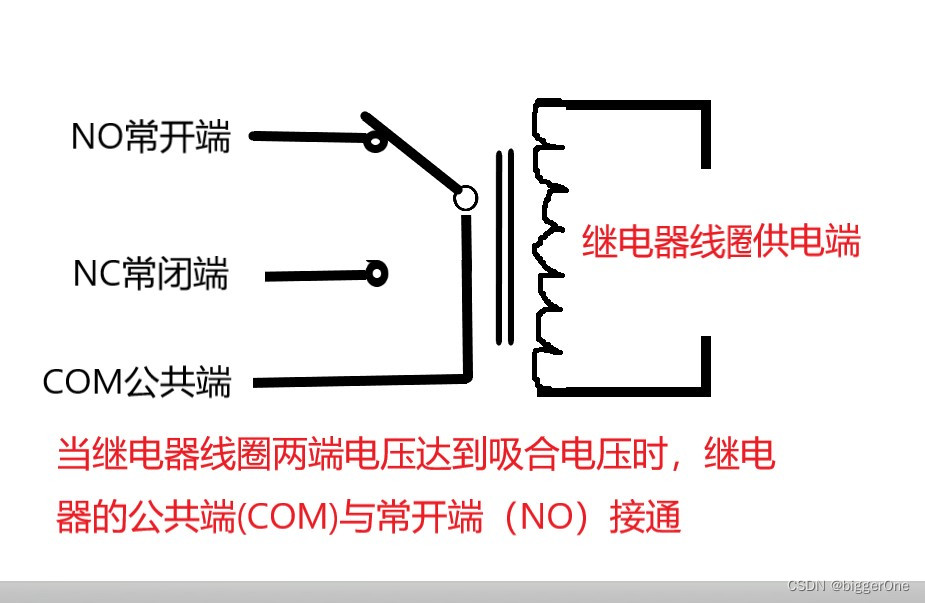

2.继电器模块：这里我们采用的是1路 5V继电器模块，低电平触发。它好比电子开关，关键弄清楚它是怎么控制“闭合”与“断开”开关的，通过下面四幅图来理解：

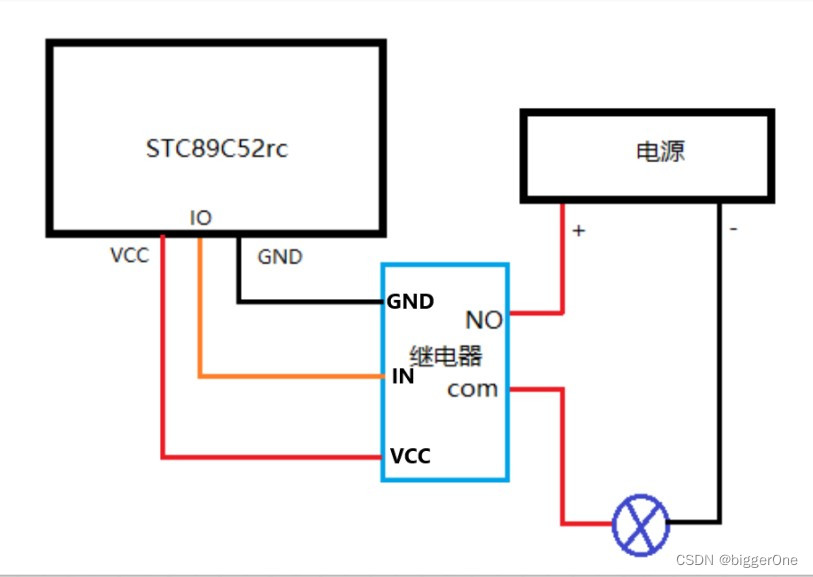

所以我们通过上面几幅图可以发现，当单片机IO输出低电平（0），信号触发端（IN）触发，继电器两端电压达到吸合电压，COM口和NO口闭合，也就是完成报警器串联电路，开始报警。
3.高功率喇叭：正常上电就响。
4.433M无线发射接收模块：如上图介绍。

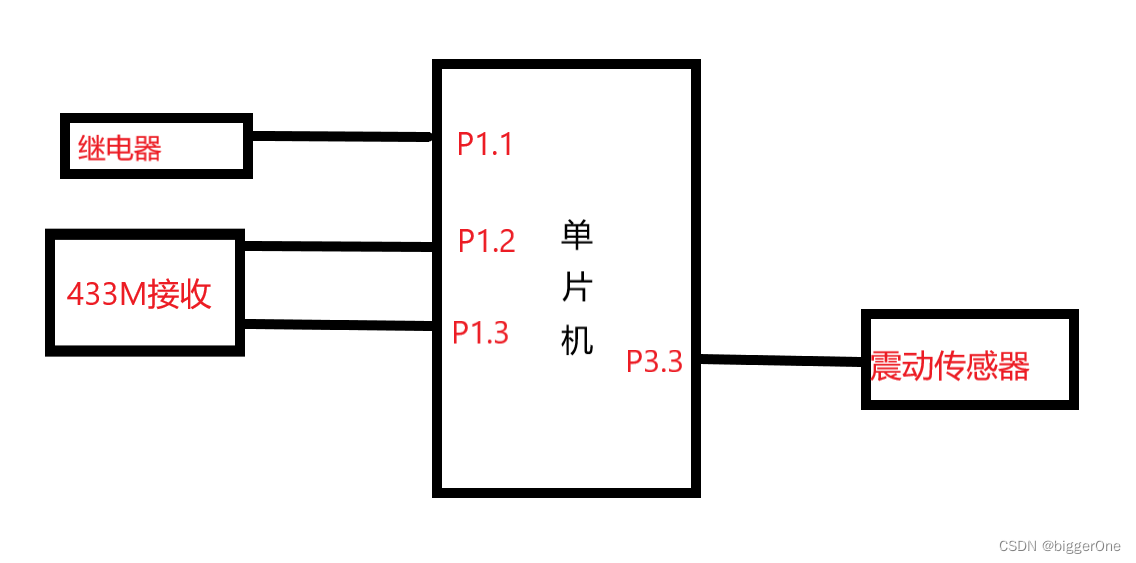

3.电路设计图

上述不要忘记VCC,GND接线，不要接反！！！

4. 代码实现

#include "reg52.h"
#include<intrins.h>
#define J_ON   1;//定义状态开为“1”，关为“0”。
#define J_OFF  0;
sbit vibrate  = P3^3;  //震动传感器接的引脚
sbit switcher = P1^1;  //继电器IN所接的引脚
sbit D0_ON    = P1^2;  //无线模块接的引脚
sbit D1_OFF   = P1^3;
//三个延时函数都用的是STC-ISP烧录软件，具体用法，请参照我的上篇博客。
void Delay2000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 15;
	j = 2;
	k = 235;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void Delay500ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void Delay4000ms()		//@11.0592MHz
{
	unsigned char i, j, k;
	_nop_();
	i = 29;
	j = 4;
	k = 219;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}
void main()
{
	int mark = J_OFF; //默认状态为关闭
	while(1) //死循环，无限检测信号状态
		{
		if(D0_ON == 1){   //如果A键按下，设定为开启警报行形式
			switcher = 0;
			Delay2000ms();	//长响，设定为开启警报模式
			switcher = 1;
			mark = J_ON;//设定进入警报模式标记
		}
		//2、如果B按键被按下，设定为关闭模式
		if(D1_OFF == 1){	//短响，表示进入解除警报模式
			switcher = 0;//设定进入警报解除模式
			Delay500ms();
			switcher = 1;
			mark = J_OFF;//设定警报解除模式标记
		}
		//状态判断
		if(mark == 1){
			      if(vibrate == 0){
							switcher = 0;
							Delay4000ms();
			}
			else{
				      switcher = 1;
			}
		}
	}
}
