半导体存储器扩展

一、位扩展

给定的芯片字长位数较短，不满足设计要求的存储器字长，此时需要用多片给定芯片扩展字长位数。

• 例如，给定的芯片是8字4位，而存储器要求是8字8位，此时如下图

	第1位	第2位	第3位	第4位	第5位	第6位	第7位	第8位
第1字	第1块8字4位芯片，每一位需要连接1根数据线				第2块8字4位芯片，每1位需要连接1根数据线
第2字
第3字
第4字
第5字
第6字
第7字
第8字

• 位扩展是指将现有芯片扩展成一个能够满足存储器字长要求的模块,该模块的字数与存储芯片的字数是一致的。

• 例题：试用1K×1位的芯片，设计一个存储器总容量是1K×8的存储器。

解:所需芯片数量=(1K×8)/(1K×1)=8片

设计的存储器字长为8位，1K×1位的RAM芯片有10根地址线~,1根数据线D,还有读写线WE和片选线CS。

• 位扩展的连接方式是将多片存储器的地址、片选、读/写端相应并联，数据端单独引出。

二、字扩展

1.

字扩展是指用满足存储单元字长的芯片或模块构成存储器,以满足存储器的字数要求。

2.

例如，给定的芯片是2字8位，设计的存储器要求8字8位。

	第1位	第2位	第3位	第4位	第5位	第6位	第7位	第8位
第1字	第1块2字8位芯片，连接8根数据线
第2字
第3字	第2块2字8位芯片，连接8根数据线
第4字
第5字	第3块2字8位芯片，连接8根数据线
第6字
第7字	第4块2字8位芯片，连接8根数据线
第8字

3.

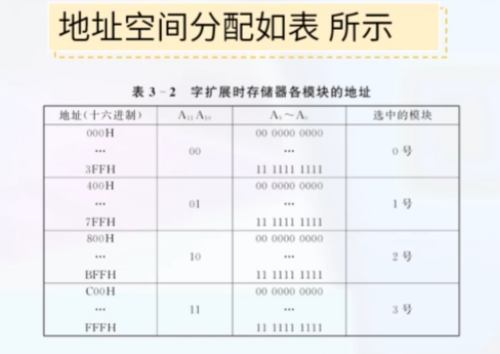

例题：用1K×8的芯片构成4K×8的存储器,需要几块芯片?

解:所需芯片数量=(4K×8)/(1K×8)=4片

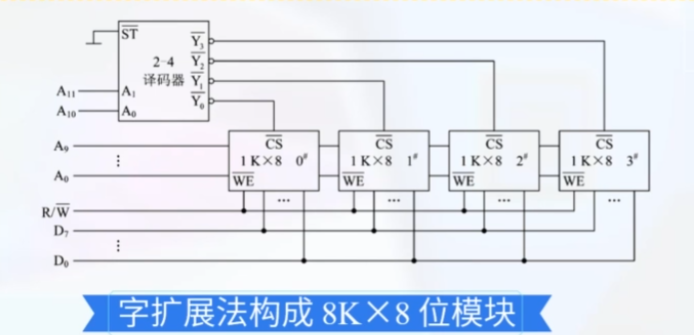

• 连接图如下

三、字位扩展

1.

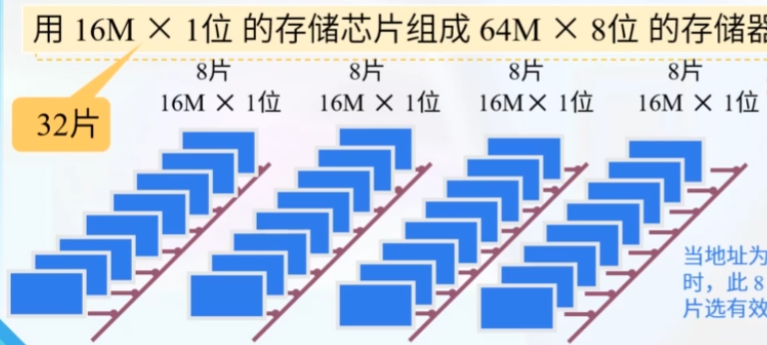

实际存储器往往需要字向和位向同时扩充。一个存储器的容量为M*N位，若使用L*K位存储器芯片，那么这个存储器共需要(M/L)*(N/K)个存储器芯片。

2.

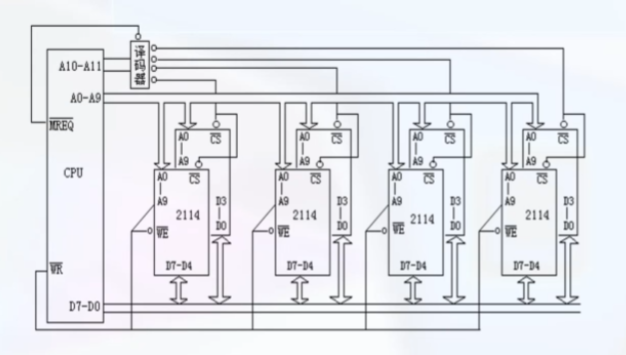

例如，给定的芯片是2字4位，设计的存储器要求8字8位。

	第1位	第2位	第3位	第4位	第5位	第6位	第7位	第8位		位扩展芯片组成1组，共需4组
第1字	第1块2字4位芯片，连接4根数据线				第2块2字4位芯片，连接4根数据线				第1，2块为1组
第2字
第3字	第3块2字4位芯片，连接4根数据线				第4块2字4位芯片，连接4根数据线				第3，4块为1组
第4字
第5字	第5块2字4位芯片，连接4根数据线				第6块2字4位芯片，连接4根数据线				第5，6块为1组
第6字
第7字	第7块2字4位芯片，连接4根数据线				第8块2字4位芯片，连接4根数据线				第7，8块为1组
第8字

3.

4.
