前言

        SIMPACK里的DOE方法是一种批处理的好方法。DOE='Design of Experiments'，帮助文档里给的简介是：允许您轻松配置和控制现有Simpack模型上的实验。它遵循实验设计和响应面方法学的共同规则。

        写这篇文章主要是想记录下使用Doe过程中的一个案例。主要是涉及到多个变量在多个参数下变化时的批处理方法。

1 新建DOE

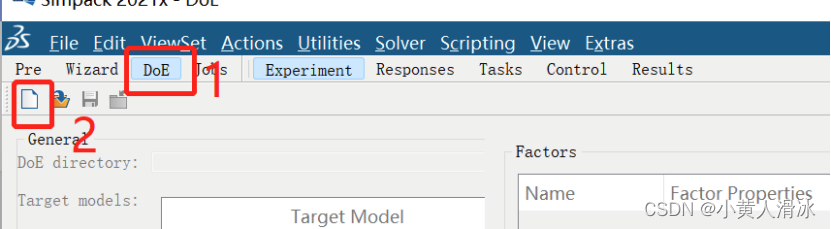

        点击工具栏上的DoE，点击新建

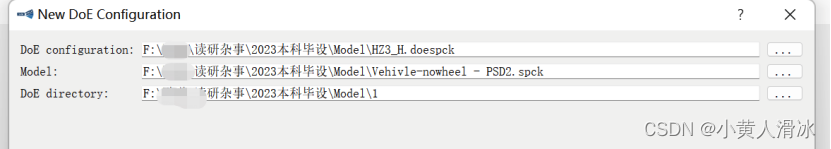

        接下来会弹出新建DoE界面，需要定义三个东西。第一个是DOE配置文件，找个位置新建一个就好；第二个是需要做DOE的模型；第三个是DOE结果文件存储的路径。

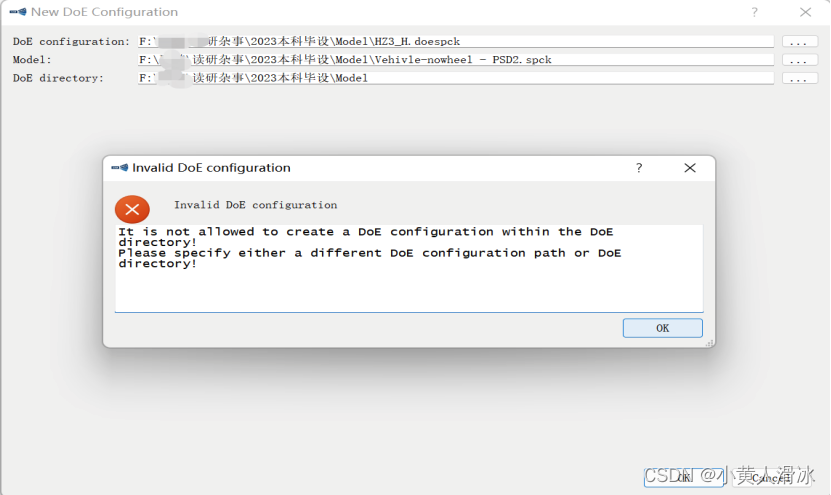

关于第三点，这个路径不能和配置文件在一个文件夹里，否则会报错（如下图），建议新建一个新的空白文件夹用于存储。

2 进行DOE配置

        帮助文档里有关配置的方法很多，建议看一下，这里只介绍下我用的方法，主要用的是从文件中导入变量取值的方法。

2.1 .csv文件建立

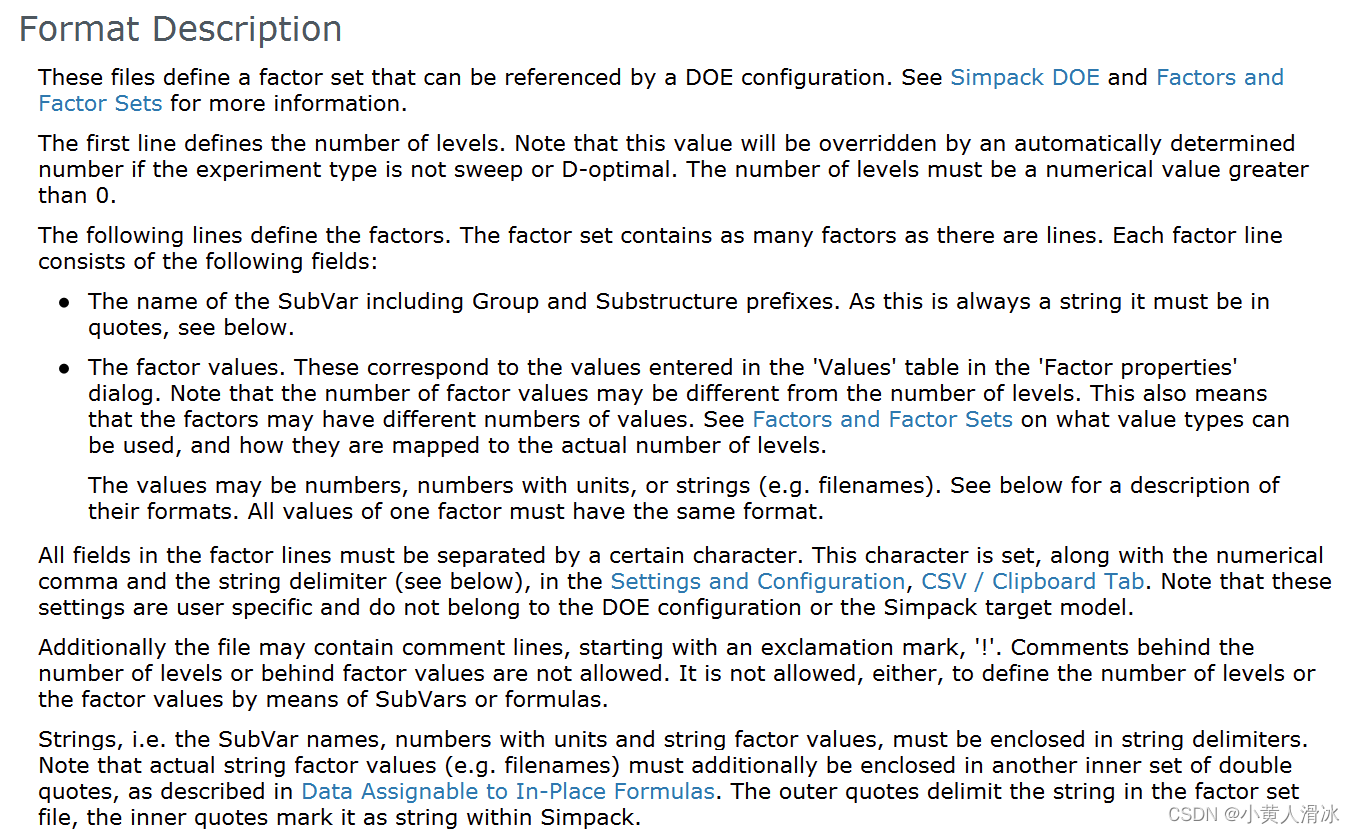

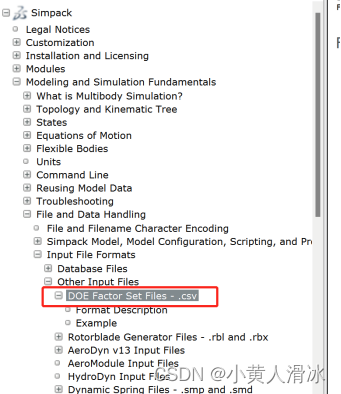

        这里需要准备一个后缀是.csv的文件。具体格式要求可以看这里

        下面是个人的一个简单理解：

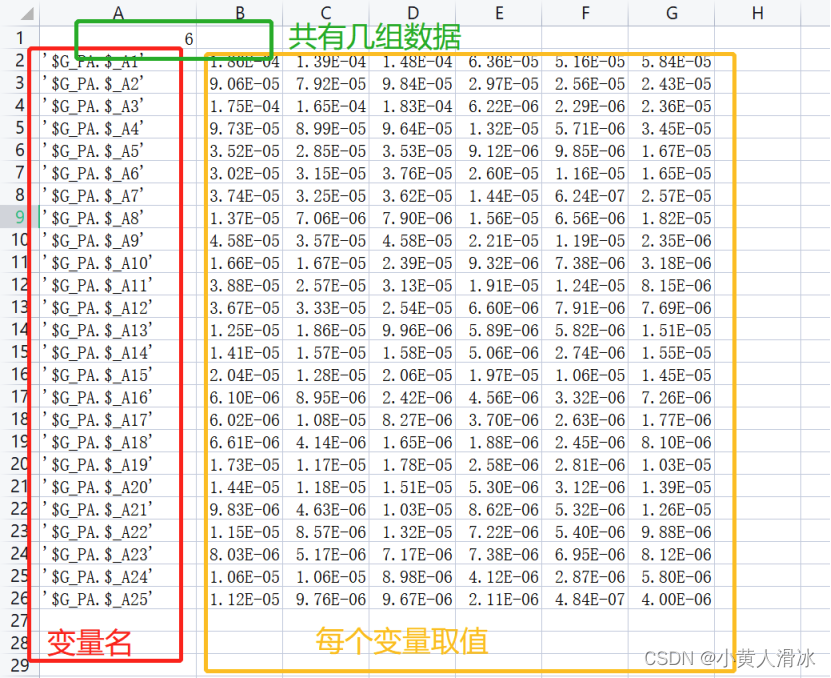

        这个csv文件主要包含了有几个变量参加了批处理计算，每个批次各个变量的取值。主要包含3大部分，第一部分绿色框出来的，表示这个一共要做几组实验；第二部分是红色框位置，是变量名，这里要用单引号框起来；第三部分是黄色框位置，表示各个变量的取值，黄色框的每一列表示一组实验中各个变量的取值。

2.2 配置参数

（1） Factor Set

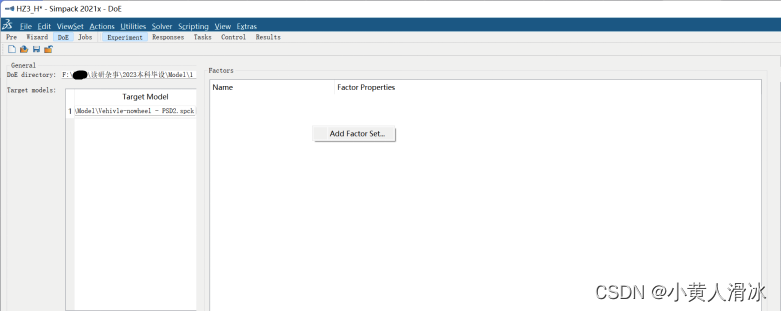

        定义完csv文件后，开始配置。在Factor位置点击右键，新建Factor Set

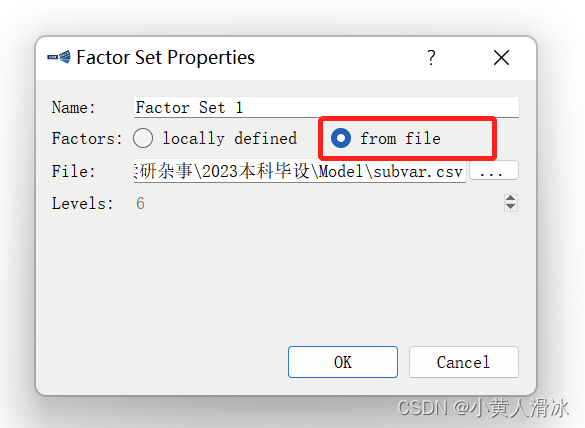

        选择从文件导入，将建立好的csv导入进去。下面的level是自动读取的你的文件里的第一行。

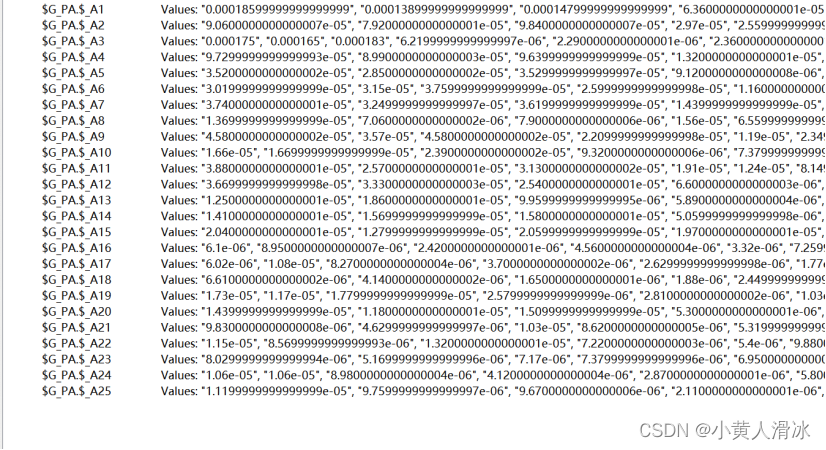

        导入进来就可以看到这里

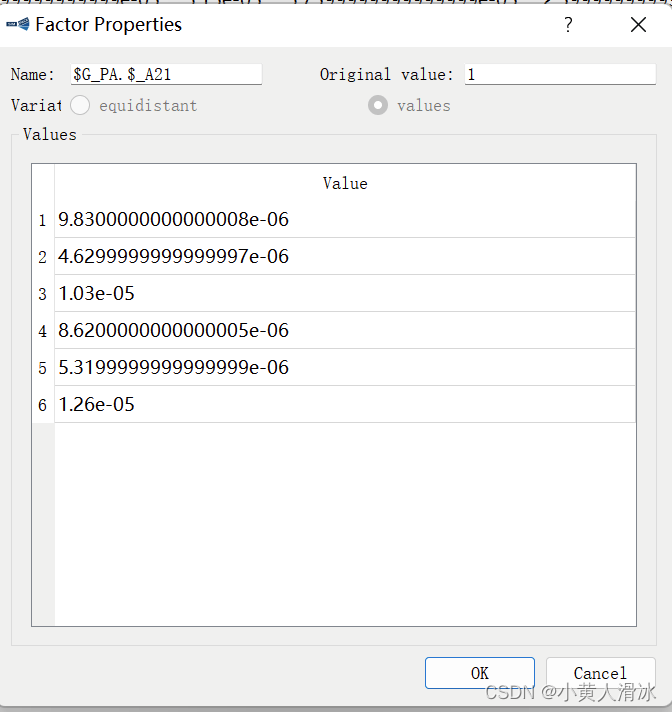

还可以单独双击某个变量看它的取值

（2）定义responses界面

        选择responses，找到需要看的结果单元，拖进右边



（3）task

        打开task界面，新建task，选择需要的设置

 （4）Contorl界面

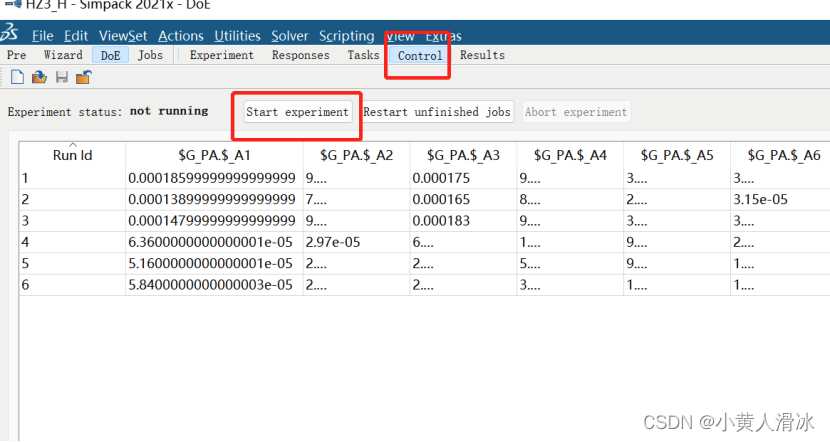

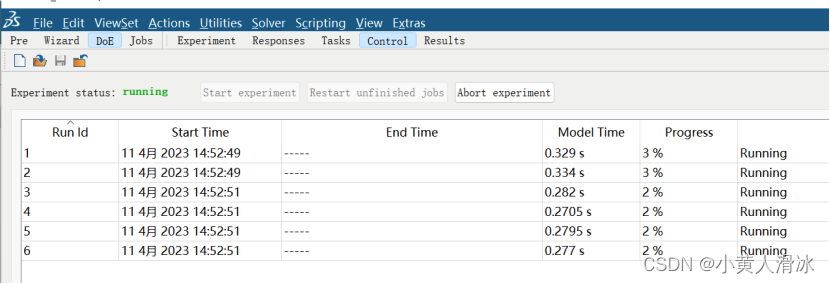

        点击control界面，里面有各个实验的内容。点击开始实验。可以看到实验在进行。

3 后处理

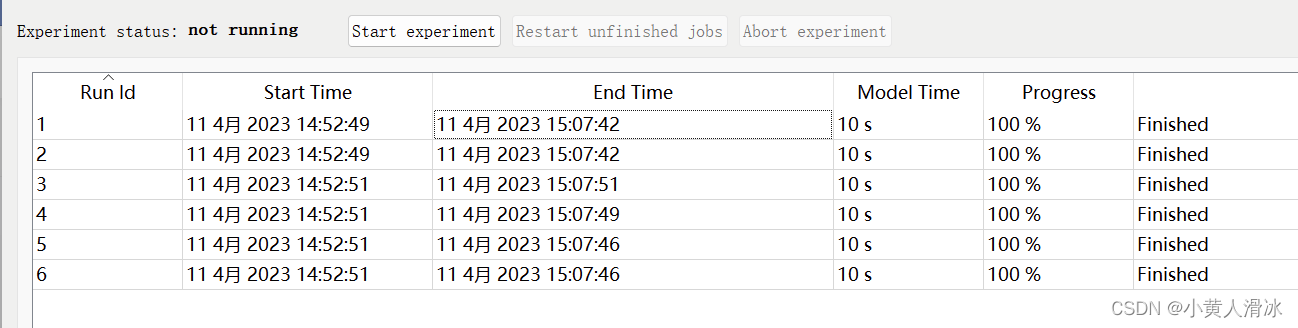

        等待一段时间，实验显示完成后，可以在后处理文件中进行处理

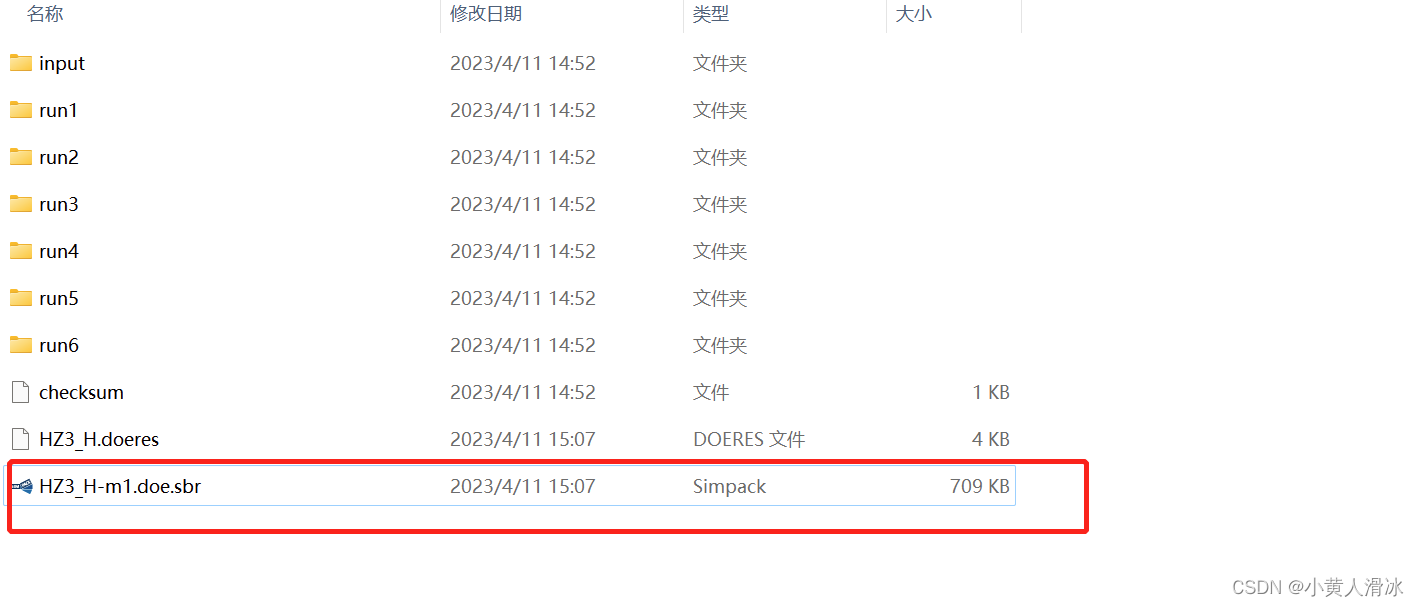

         后处理文件在开头定义的存储目录中，后缀是.sbr
