有时,我们在设计一个零件时,零件上有一排阵列孔,同时零件有不同的长度,我们又希望可以做到零件长度改变时,这排孔可以按长度等距增减孔阵列的个数;或是零件长度加长或缩短时,这排孔保持个数不变,按零件长度增减孔距。
那具体要怎么做呢?接下来,我们一起来看看怎么用SOLIDWORKS中简单的操作来实现这两种智能的变更:
-

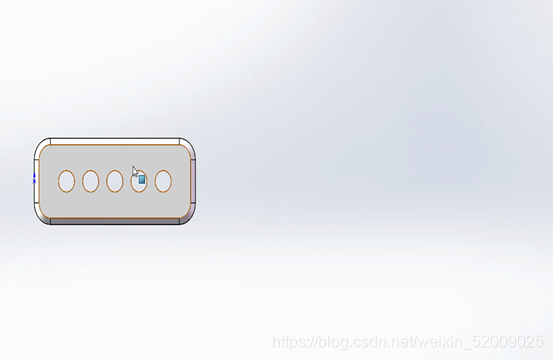

零件长度加长或缩短时,这排孔要按长度等距增减孔阵列的个数。
-

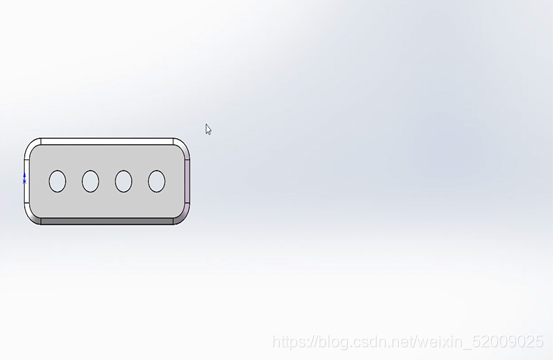

零件长度加长或缩短时,这排孔保持个数不变,按零件长度增减孔距。
那接下来,我们一起来看看怎么用简单的操作来实现这两种智能的变更:
先看第一种效果制作步骤:
- 选择好阵列的特征;
- 选择好阵列方向;
- 下方选择“到参考”;
- 选择端面为参考面;
- 输入到参考面的距离限制;
- 下方选择与“设置间距”图标,并输入间距;
- 点击确定,即可完成。
第二种效果操作步骤:
(前面5步都相同,可直接在第一种效果上更改)
- 选择“设置实例数”图标,并输入阵列数量;
- 点击确定,即可完成!
完成后修改长度测试一下,看是否能实现本文初的两种效果图。
最终,你学会了吗?
