安装软件;
网上有很多资源,我就不再这里说了。
1,接下来让我们新建项目
1.1,首先在桌面创建“起保停电路”文件夹

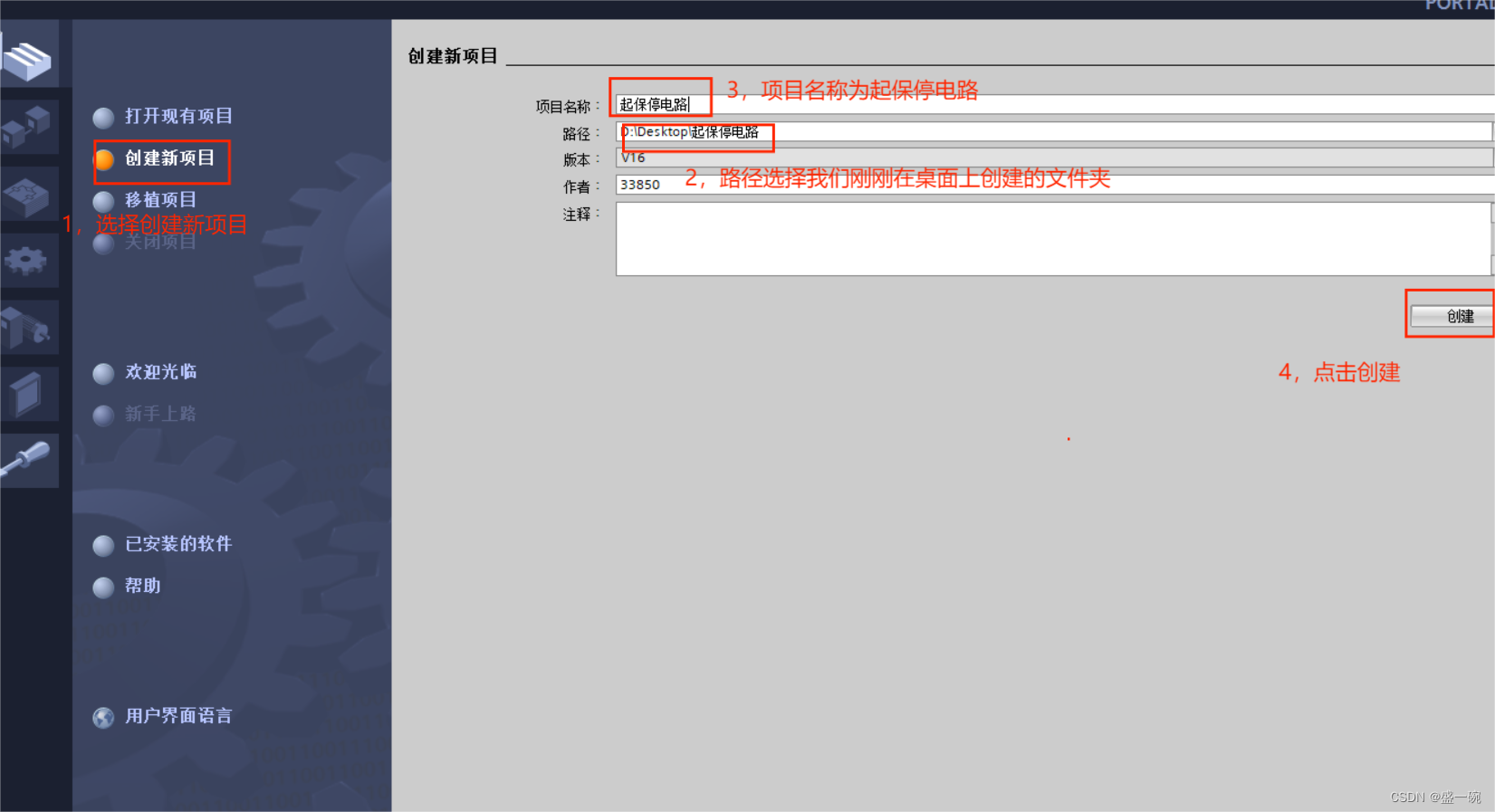

然后打开博图V16,会出现一个界面,我们按照步骤创建新项目

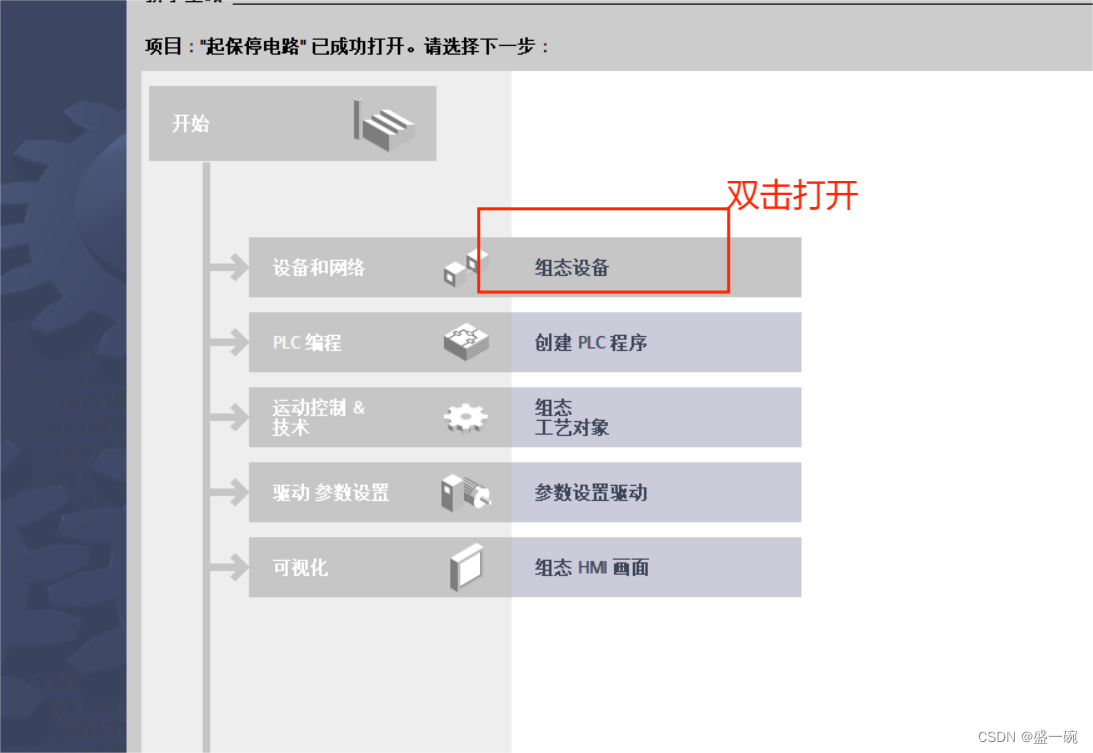

创建后,就需要我们添加组态设备
之后我们就开始添加组态。

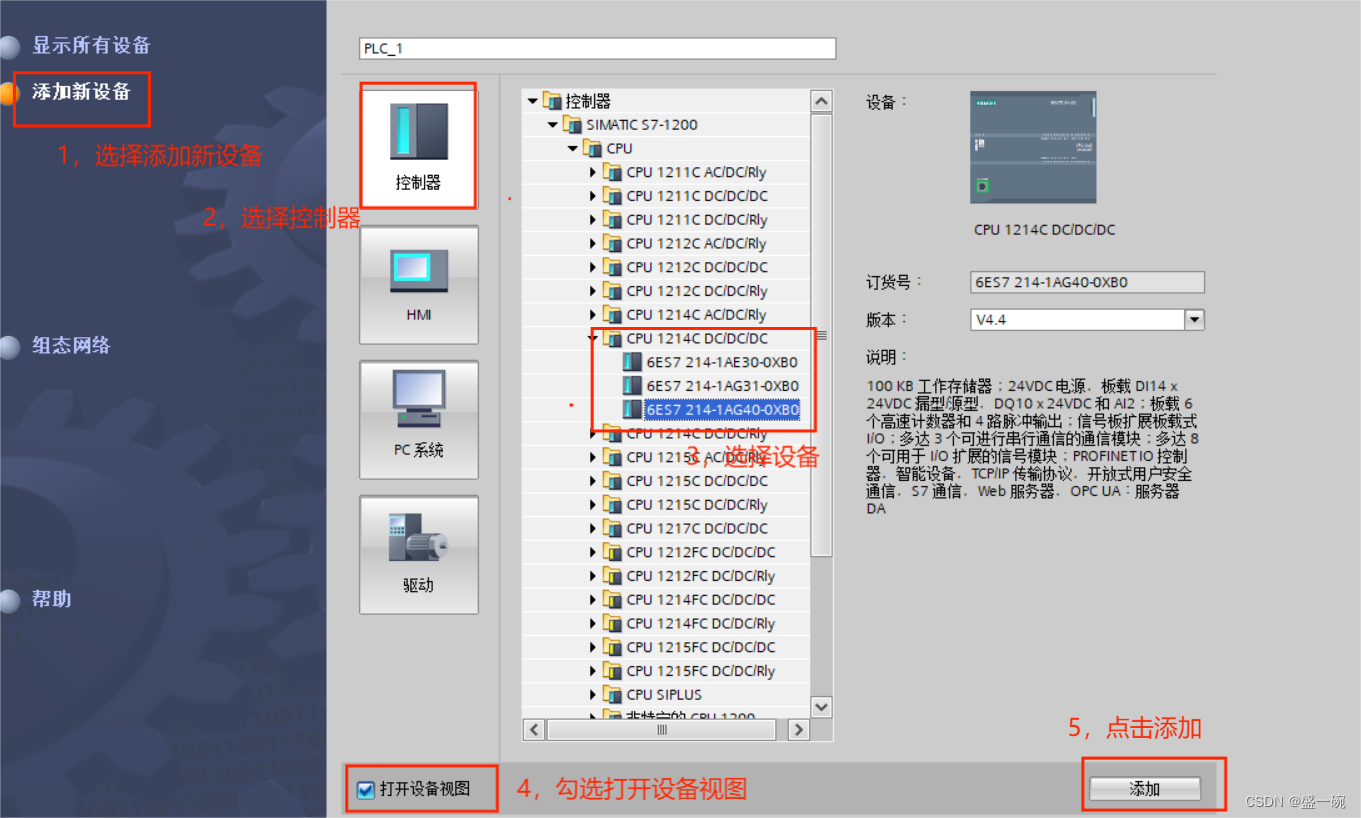

我们在选择设备时选择S7-1200类型的,这些型号都有实物一 一对应,我们选择什么型号就要用什么型号的PLC连接电脑。

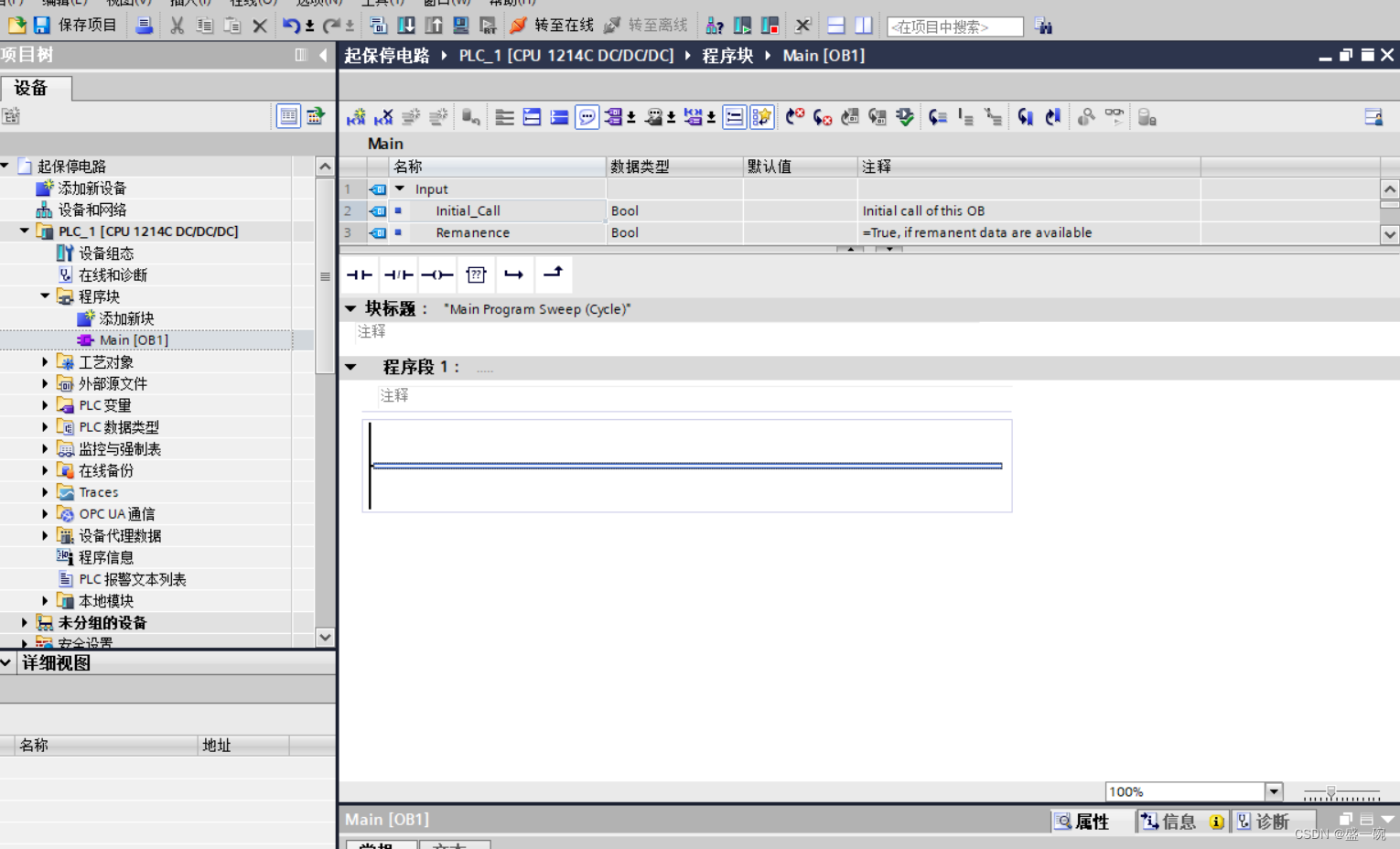

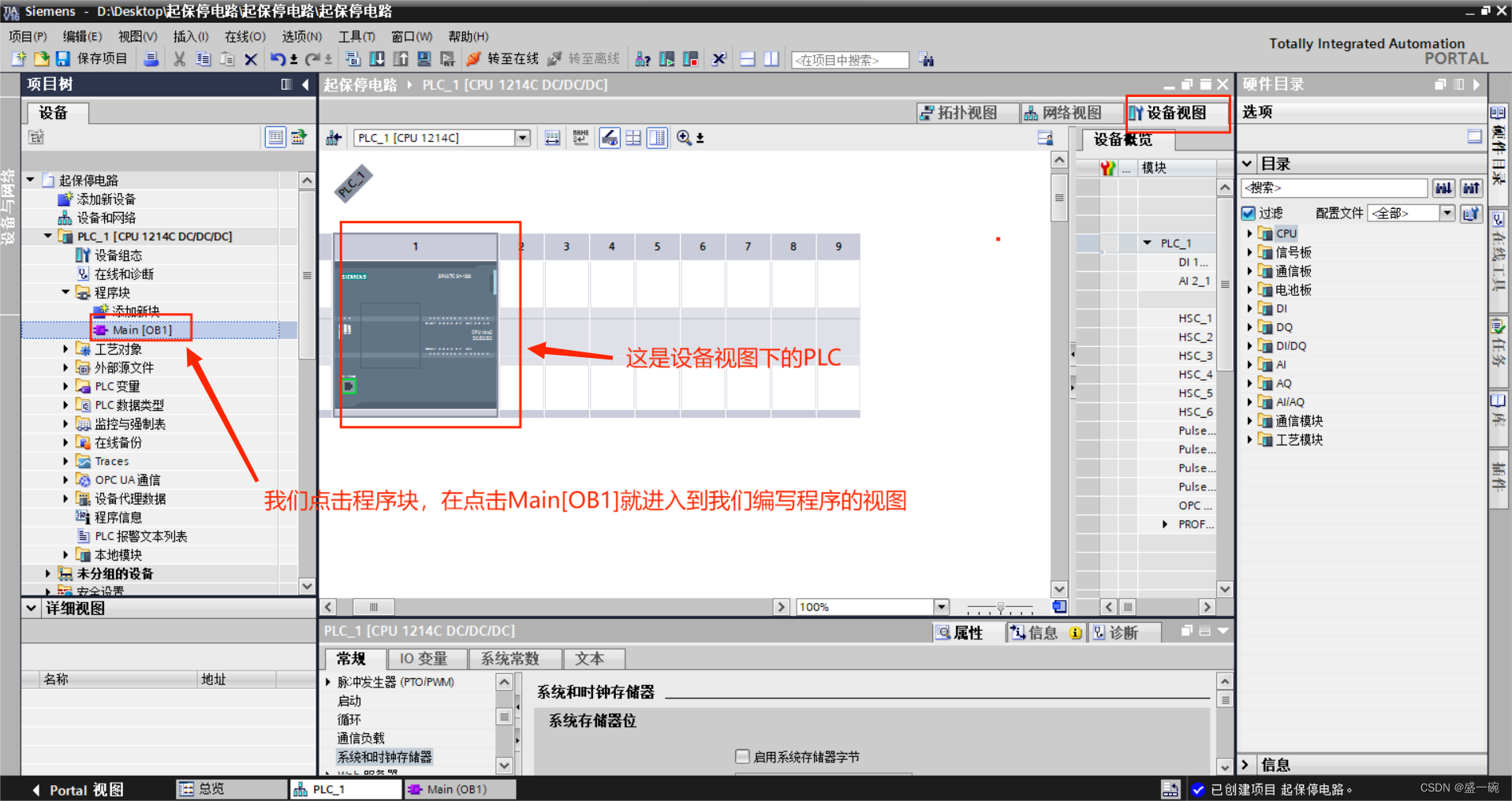

添加后就会弹出视图框。这个视图框包含了很多东西,我们现在先写一个起保停程序
这个视图
我们就是在这里写程序,这个程序叫梯形图(LAD, LadderLogic Programming Language)是PLC使用得最多的图形编程语言,被称为PLC的第一编程语言。它比较简单易学。

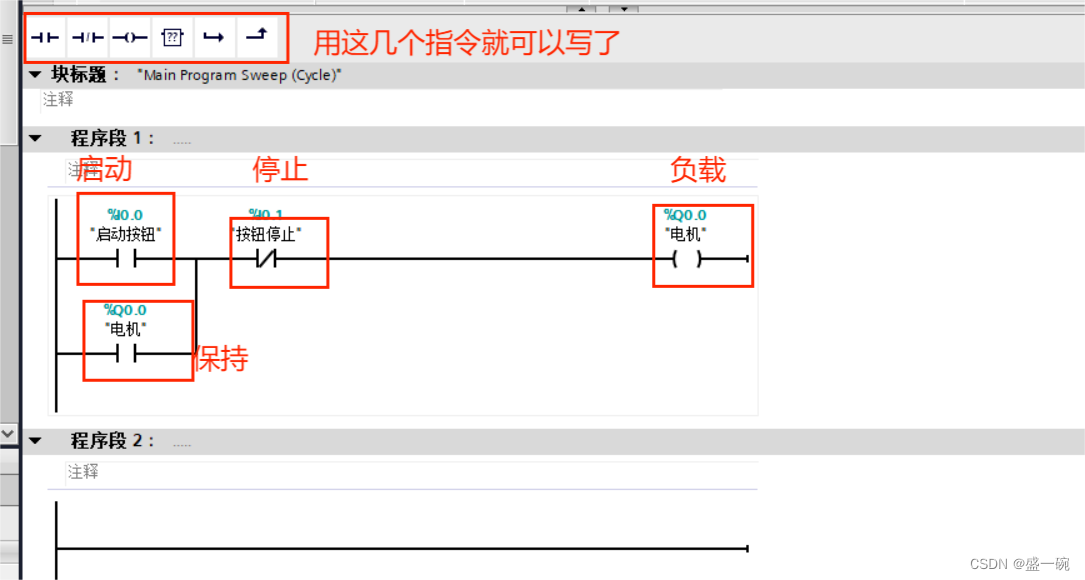

2,接下来我们开始写起保停的程序

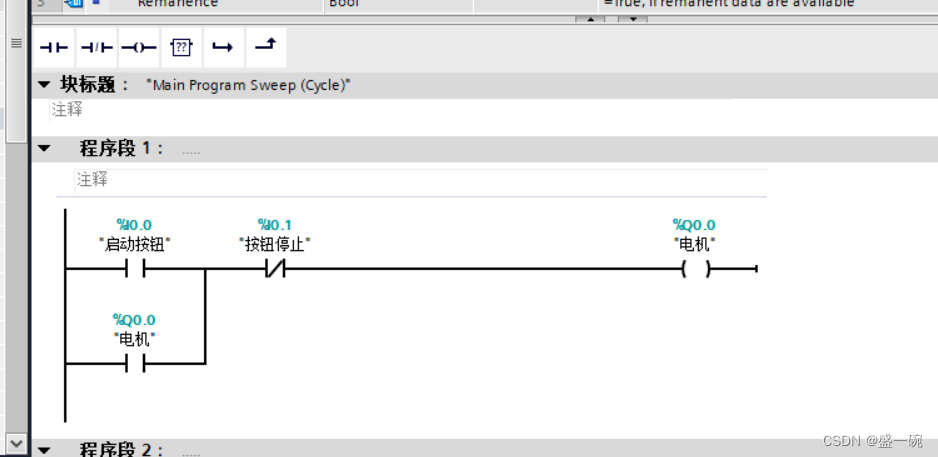

这样一个基础的起保停电路我们就写好了
需要知道的是我们启动和停止是数字量输入,负载是数字量输出,根据这些我们分配io。
这就是我们根据用处分配的数据类型和地址,名称我们可以根据用处进行命名。数据类型和地址是我们根据我们的实际确定(至于怎么确定我会专门开一期讲的,现在我们知道有这个东西就行)
3,讲解起保停电路工作过程
(启动按钮)常开按钮;按下置位(高电平),松开复位(低电平)。
(停止按钮)常闭按钮;按下复位(低电平),松开置位(高电平)。
(电机)线圈;高电平启动,低电平停止。
这里我们就能知道我们保持电路中用到的是常开按钮(注意这个按钮并不是实体按钮,只是PLC程序里的)我们要知道如果我们在实际生活中连接一个起保停电路,保持电路也需要连接。但是如果我们使用PLC控制电路的话,我们只要在程序中写就可以了(是不是很方便)
好了,接下来我说一下工作过程
1,启动
当我们按下启动按钮(不松开),(启动按钮-----停止按钮-----电机),这条线路变成通路,电机高电平启动。
2,保持
电机是高电平,那么电机的常开按钮就置位了,然后,(电机按钮-----停止按钮-----电机),这条线路就变成了通路。这时我们松开启动按钮,电机依然运行。(由于PLC运行速度很快,所以我们直接单击启动按钮就能让电机保持运行)
3,停止
我们注意到不论是电机启动线路,还是电机保持线路,中间都有一个停止按钮。只要我们按下它,停止按钮复位,这两条线路都变成断路,那么电机低电平停止。
4,仿真(直观感受)
在我们安装博图V16时,会有配套的仿真软件,接下来让我们进行仿真直观感受一下。(哈哈我下期再说)
5,保存
不要忘记保存哦~~
---------------------------------------------------我是一条分割线----------------------------------------------------
作者水平有限,如有错误,欢迎指正。
