前言，

预备知识

在预备知识里我已经讲了STC89C52矩阵键盘控制数码管，现在以这个代码为例，让我们了解什么是模块化编程。

1，模块化编程的好处？

模块化编程有以下几个好处：

代码重用性：模块化编程可以将代码分解为独立的模块，每个模块负责完成特定的功能。这样可以提高代码的重用性，减少重复编写相似功能的代码。
可维护性：模块化编程使得代码更易于维护。由于每个模块都是独立的，当需要修改某个功能时，只需要修改对应的模块，而不需要修改整个代码。这样可以降低维护的成本，并且减少引入新 bug 的风险。
可测试性：模块化编程使得代码更易于测试。由于每个模块都是独立的，可以针对每个模块编写相应的测试用例，以确保其功能的正确性。这样可以提高代码的质量和稳定性。
提高开发效率：模块化编程可以将复杂的问题分解为多个简单的模块，每个模块只需关注自己的功能实现，降低了开发的复杂度。同时，多个开发人员可以并行开发不同的模块，提高了开发效率。

总的来说，模块化编程可以提高代码的重用性、可维护性、可测试性，同时提高开发效率。这些好处使得模块化编程成为现代软件开发中的重要实践。

2，开始学习模块化编程（以上期代码为例）

#include <REGX52.H>

//数码管段码表  0 1 2 3 4 5 6 7 8 9
unsigned char NixieTable[]={0x40,0x79,0x24,0x30,0x19,0x12,0x2,0x78,0x0,0x10};


//延时函数
void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}



//矩阵键盘扫描
unsigned char MatrixKey()
{
	unsigned char KeyNumber=0;

	P1=0xFF;
	P1_3=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=1;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=5;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=9;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=13;}

	P1=0xFF;
	P1_2=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=2;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=6;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=10;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=14;}

	P1=0xFF;
	P1_1=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=3;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=7;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=11;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=15;}

	P1=0xFF;
	P1_0=0;
	if(P1_7==0){Delay(20);while(P1_7==0);Delay(20);KeyNumber=4;}
	if(P1_6==0){Delay(20);while(P1_6==0);Delay(20);KeyNumber=8;}
	if(P1_5==0){Delay(20);while(P1_5==0);Delay(20);KeyNumber=12;}
	if(P1_4==0){Delay(20);while(P1_4==0);Delay(20);KeyNumber=16;}

	return KeyNumber;
}

//定位键码数
unsigned char KeyNum;
void main()
{



	while(1)
	{
		KeyNum=MatrixKey();				//获取矩阵键盘键码
		if(KeyNum)						//如果有按键按下
		{
			P3=NixieTable[KeyNum-1];	//数码管显示
		}
	}
}

以上就是上期的代码，我们知道上期的代码都写再了一个main.c文件里，那么我们怎么把这些代码模块化呢？

代码中有两个函数一个延时函数，一个矩阵键盘扫描函数。那我们可不可以把这些函数存放在别的文件里。

当然可以！！！！

我们可以根据函数的功能不同，来进行不同的存放。

那我们就开始吧！

首先存放延时函数

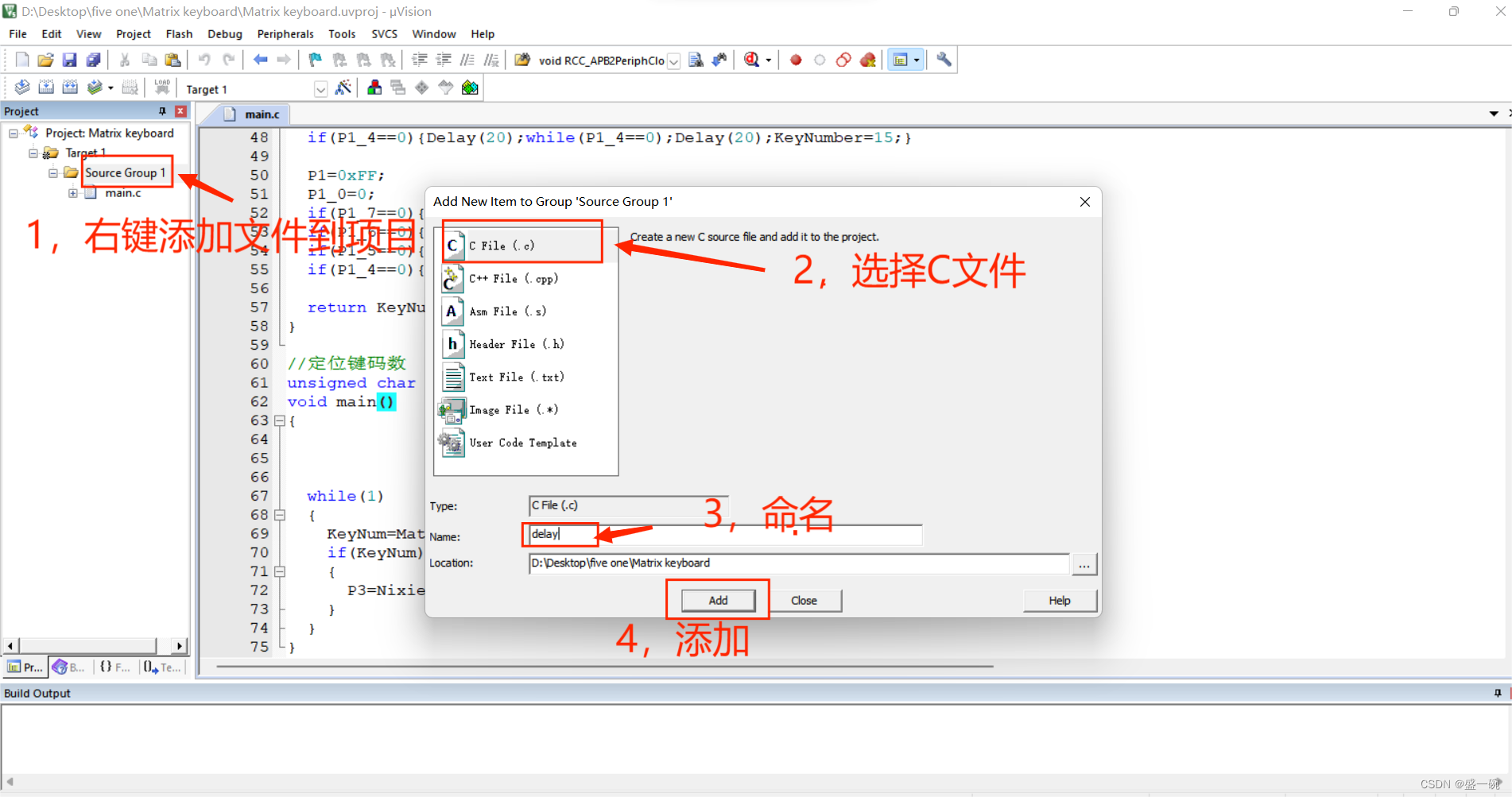

我们可以新添加一个delay.c文件

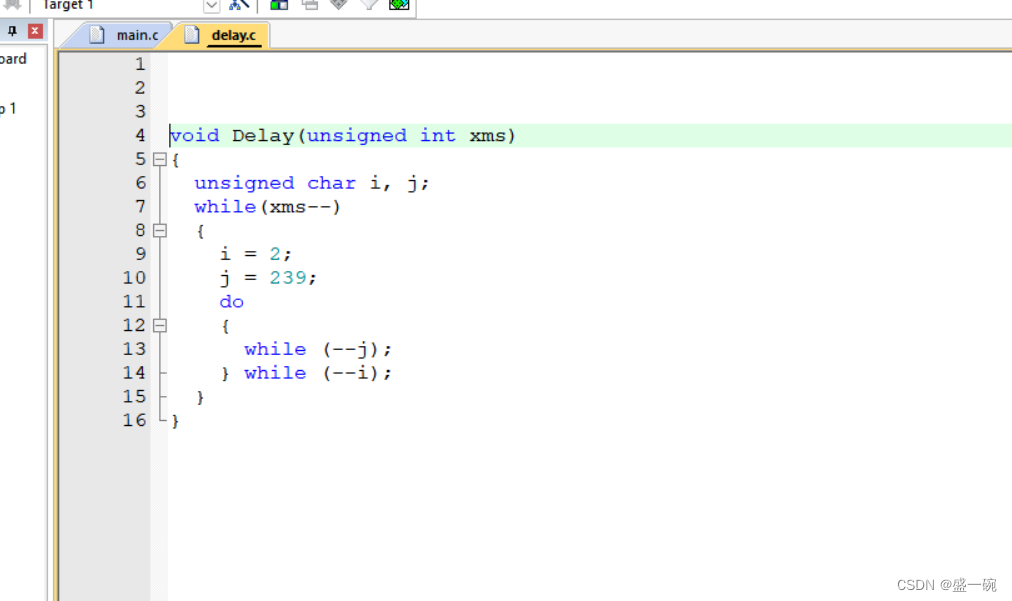

添加好后我们就把延时函数移动到这里。

移动到这里后，如果在main.c中我们需要用到这个函数，那么我们怎么使用呢？

3，使用delay函数

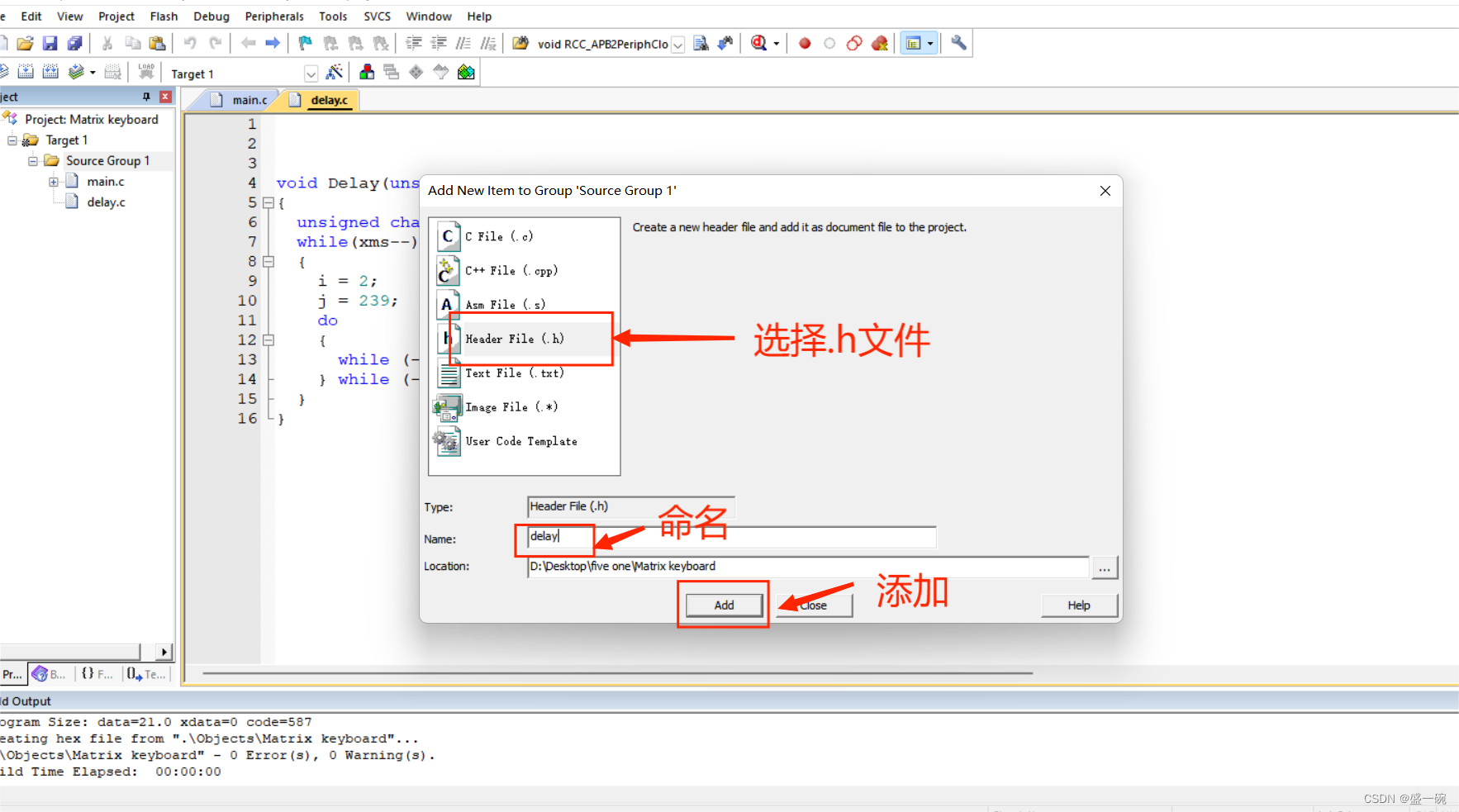

首先，我们在建立一个delay.h文件作为一个接口，

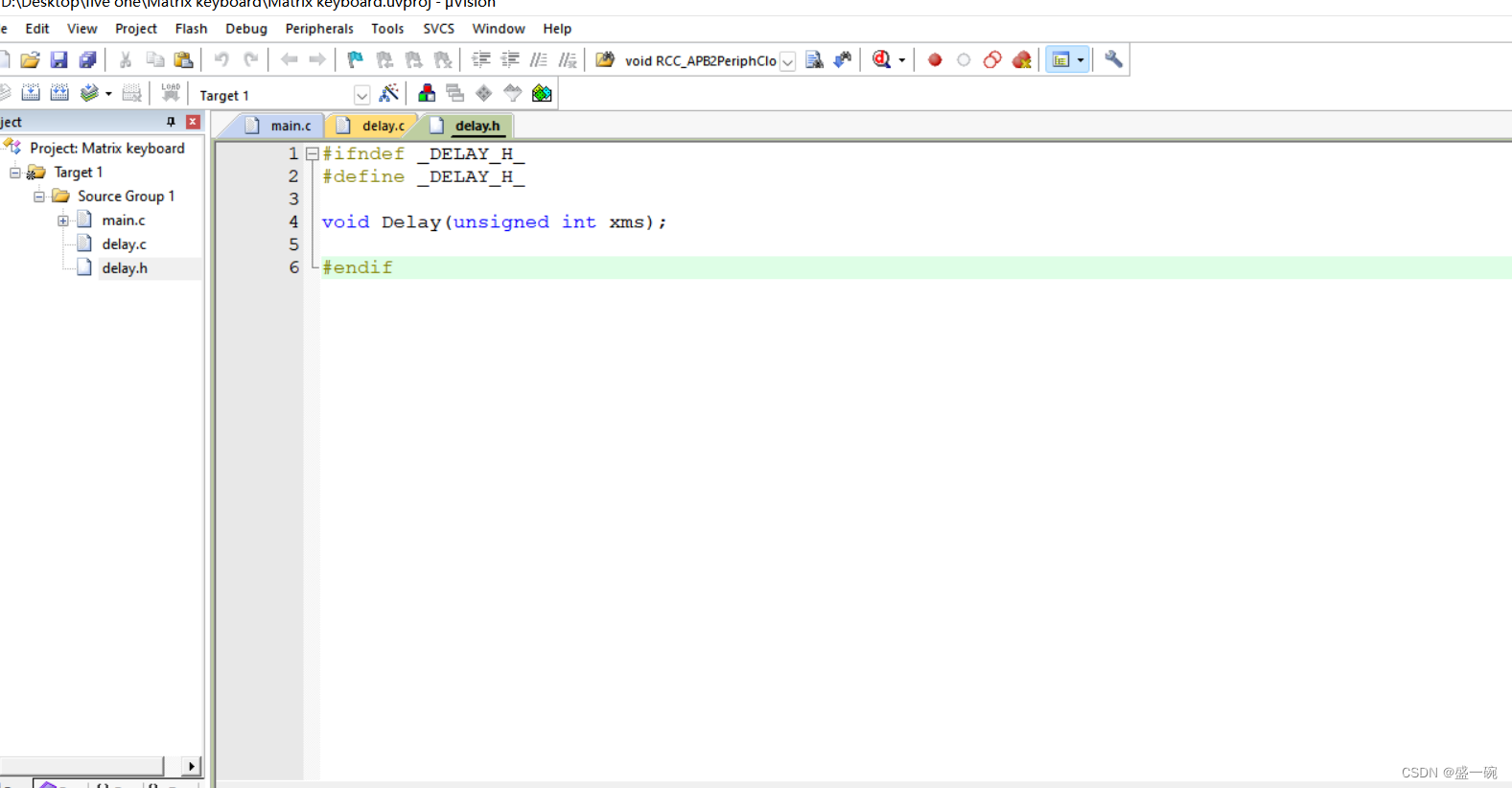

添加好后，我们打开它在里面写入代码

#ifndef _DELAY_H_
#define _DELAY_H_

void Delay(unsigned int xms);

#endif

这段代码是一个延时函数的头文件，其中定义了一个延时函数 Delay。

#ifndef _DELAY_H_ 和 #define _DELAY_H_ 是头文件的保护宏，用于防止重复包含同一个头文件。当某个源文件第一次包含该头文件时，_DELAY_H_ 会被定义，后续再次包含该头文件时，由于已经定义了 _DELAY_H_，条件判断为假，就不再重复包含头文件。

void Delay(unsigned int xms); 是函数声明，表示延时函数 Delay 接受一个参数 xms，该参数是一个无符号整数。函数声明只是告诉编译器这个函数的存在，函数的具体实现会在其他源文件中定义。

最后的 #endif 表示条件编译的结束。如果前面的保护宏条件为真，则该行和 #ifndef 对应的行之间的代码会被编译，否则会被跳过。这样可以确保头文件的内容只被编译一次，避免重复定义和编译错误。

这个可以说是一种格式，我们要创造接口就带入这个格式就行。

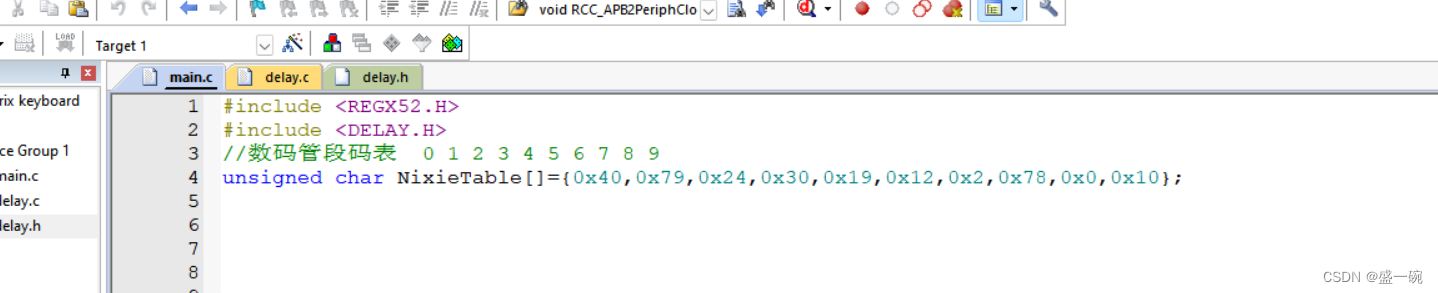

写完这些后，我们在main.c文件要想使用这个函数，我们只需要引用这函数的.h文件就行。

在main.c中添加代码
