三，博图仿真西门子S7-1200（起保停电路）

预备知识；

起保停电路

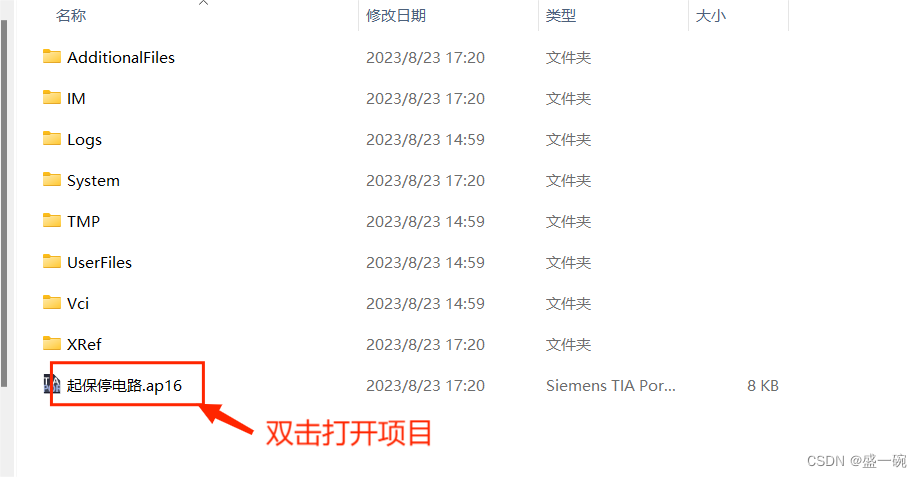

1，打开文件夹

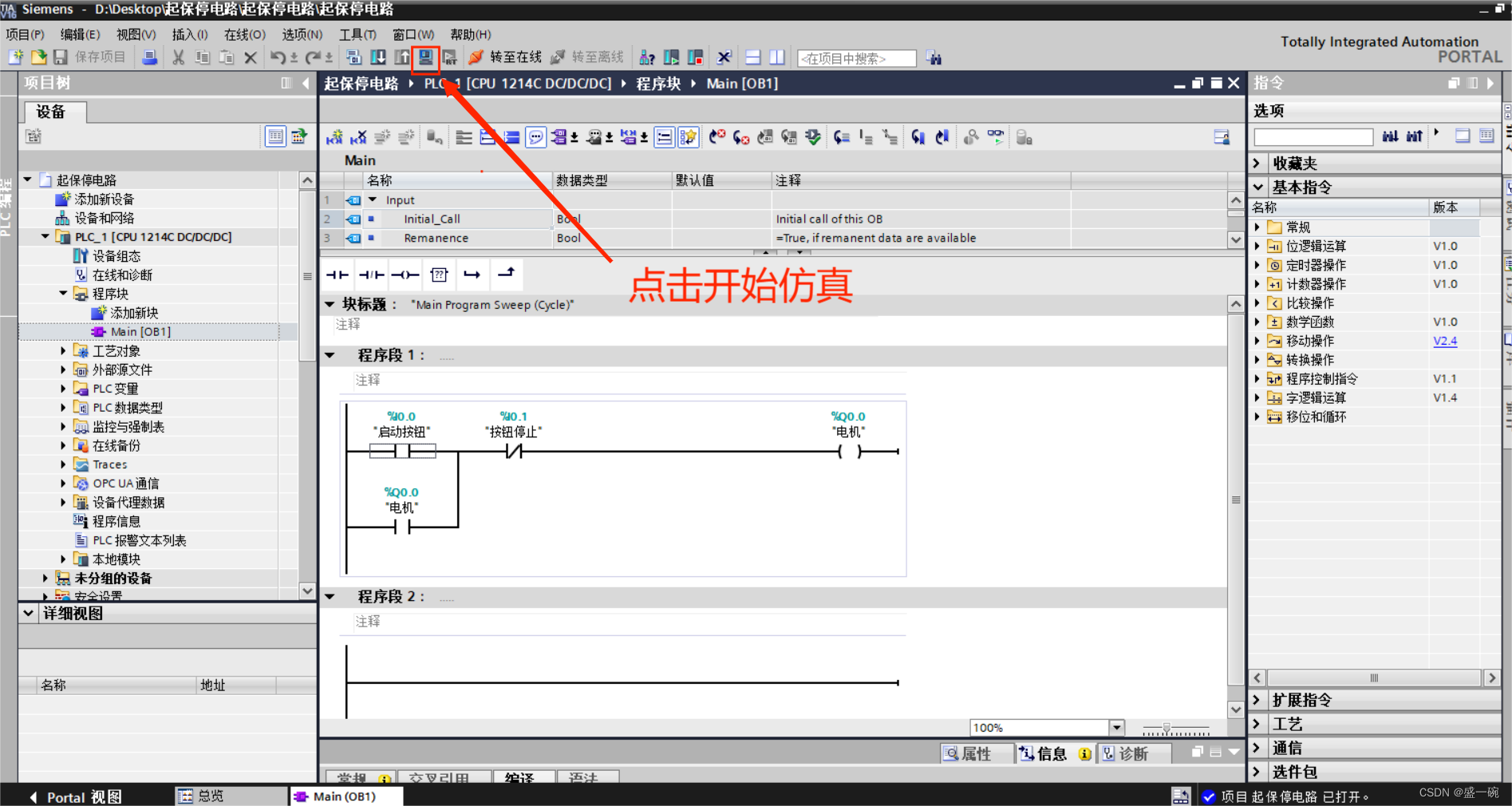

这样我们就进入项目视图，开始仿真。

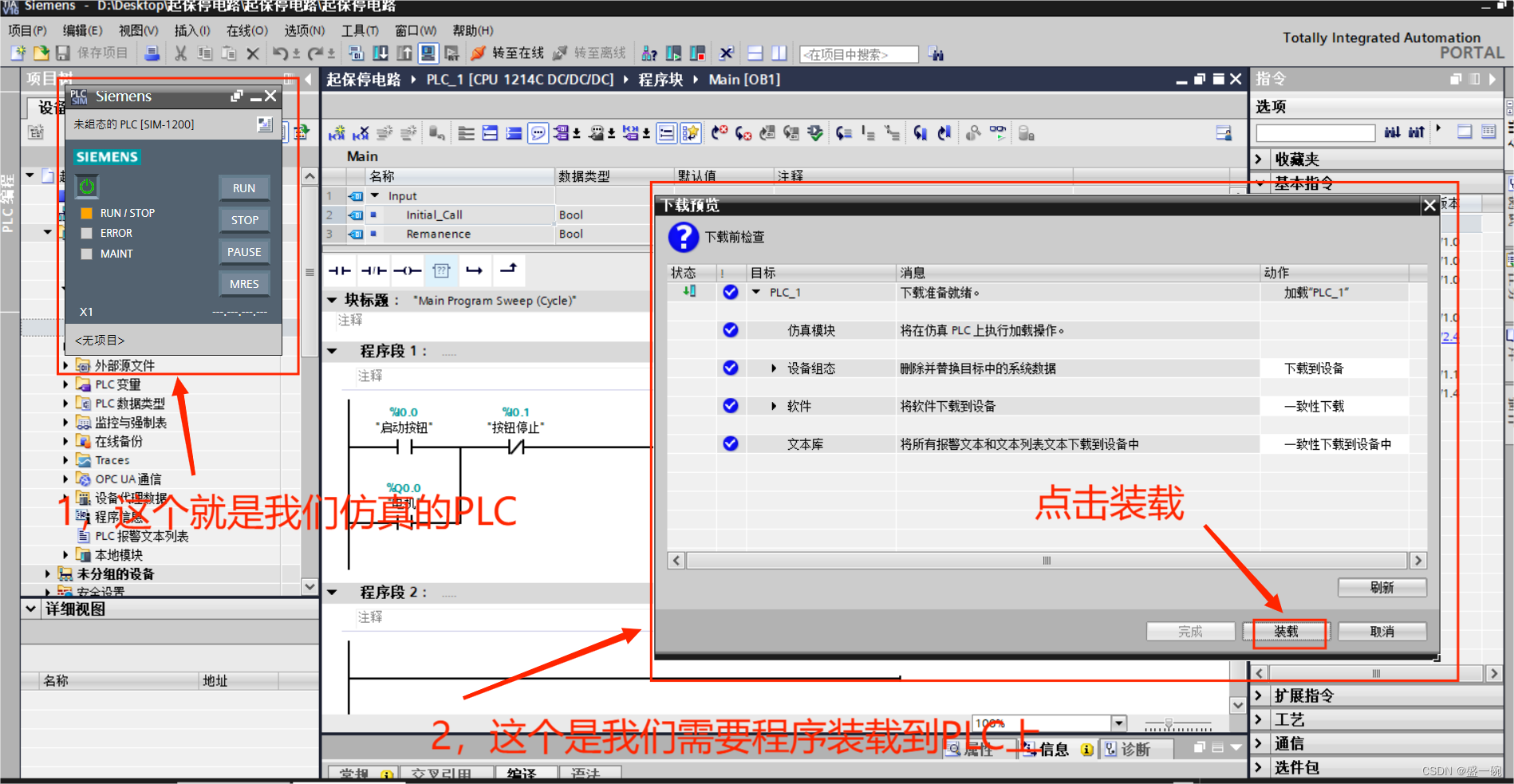

 开始仿真后，就会弹出这样两个窗口，

第一个窗口我们不用理它，

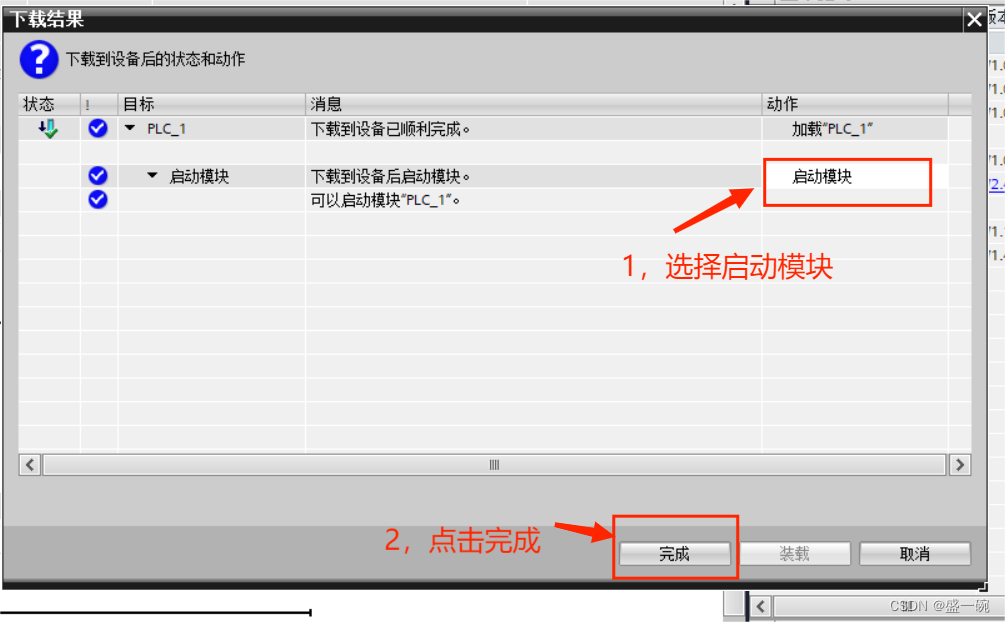

第二个点击装载后会 让你选择模式，我们选择启动模块。

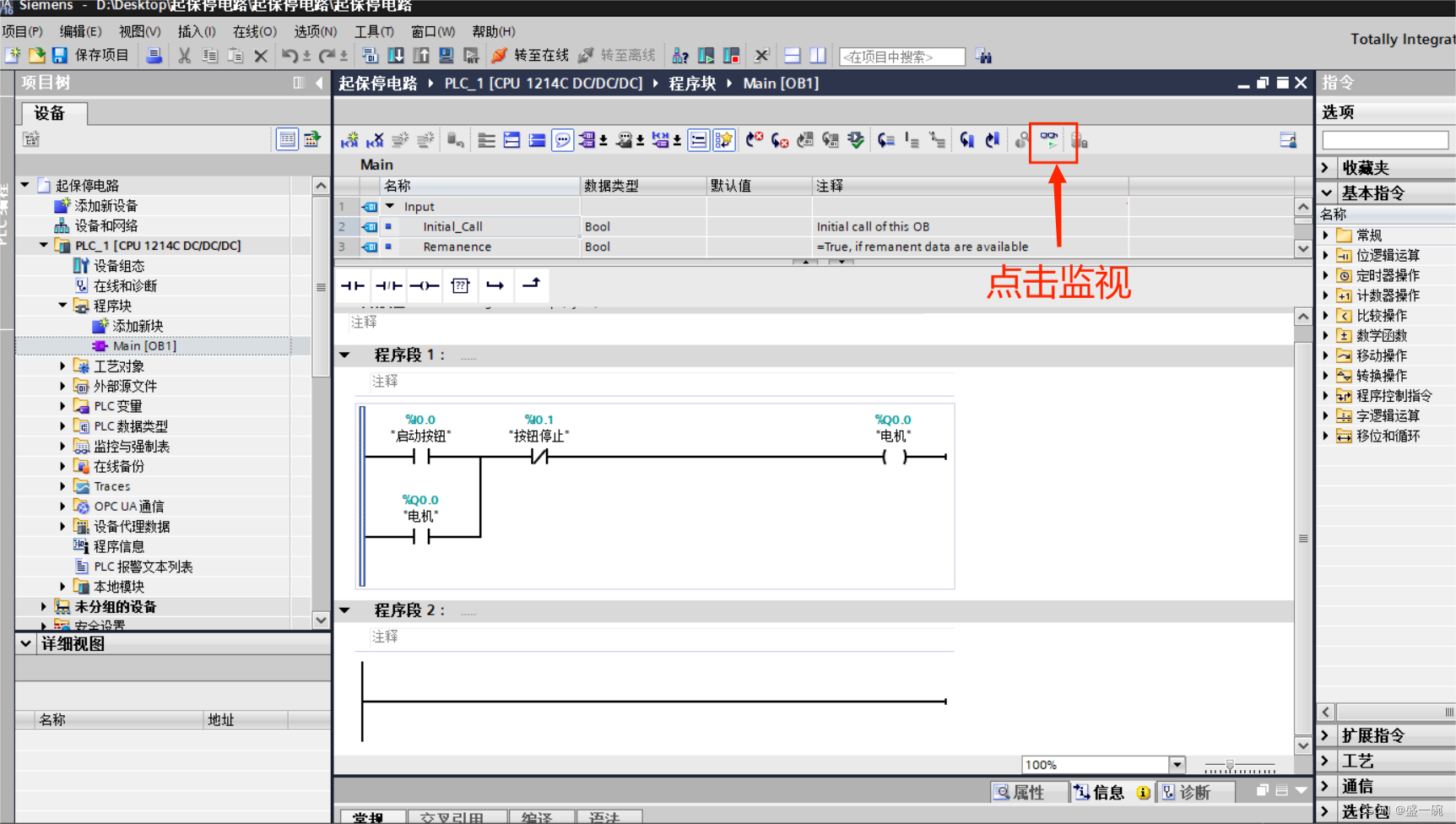

 然后点击监视，这样我们就能实时监控程序的运行

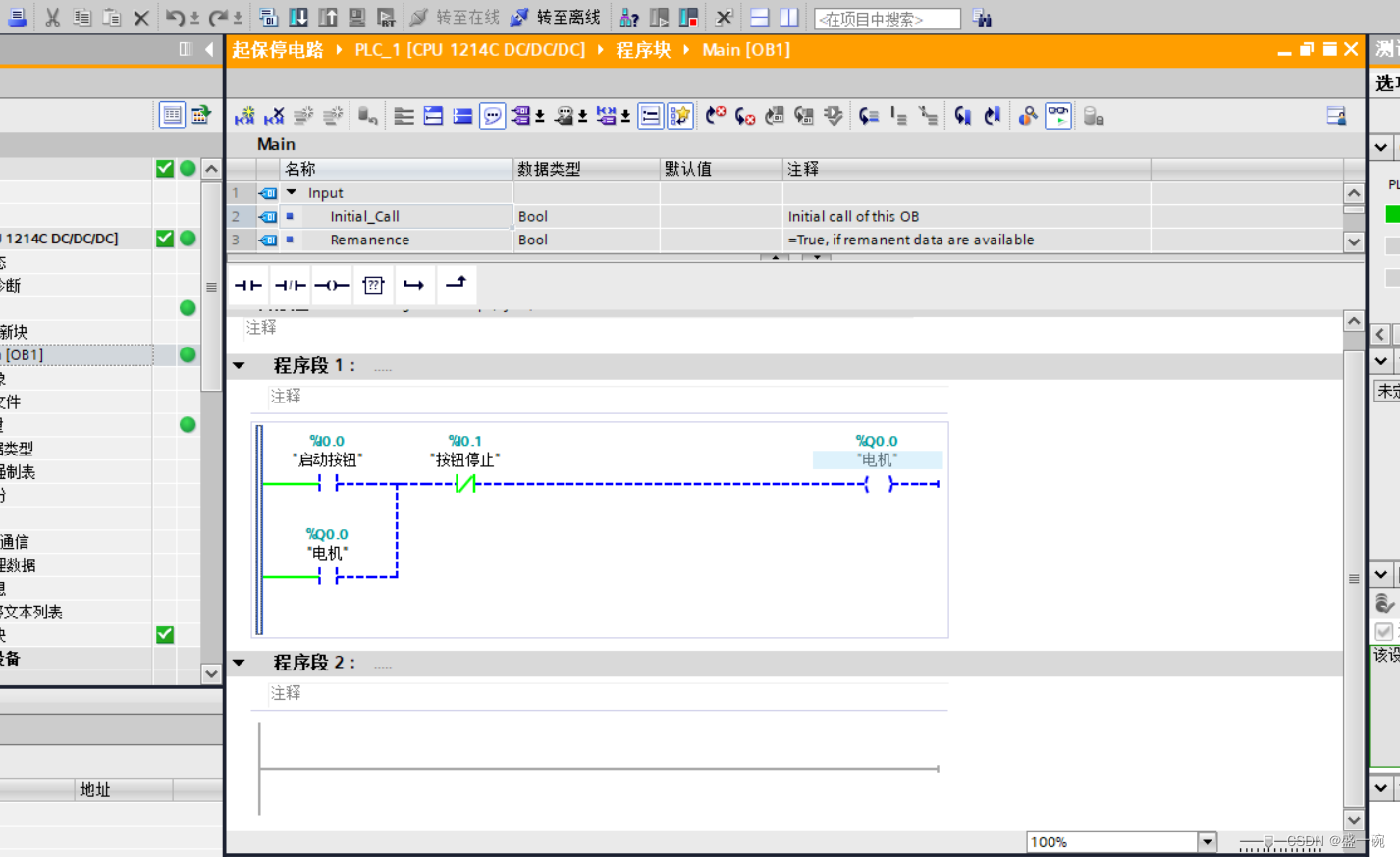

 在我们没有操作前，界面是这样的

 我们可以清晰的看到，在我们没有任何操作时就只有按钮停止是高电平，电机低电平停止。

2，仿真注意事项

接下来我们按下启动按钮，由于我们是仿真（没有硬件支持），和输入点I位地址的特殊性，我们在软件中并不能把实际的按钮点击，在仿真我们这么按下启动按钮呢？这有两种方法

1，更改地址

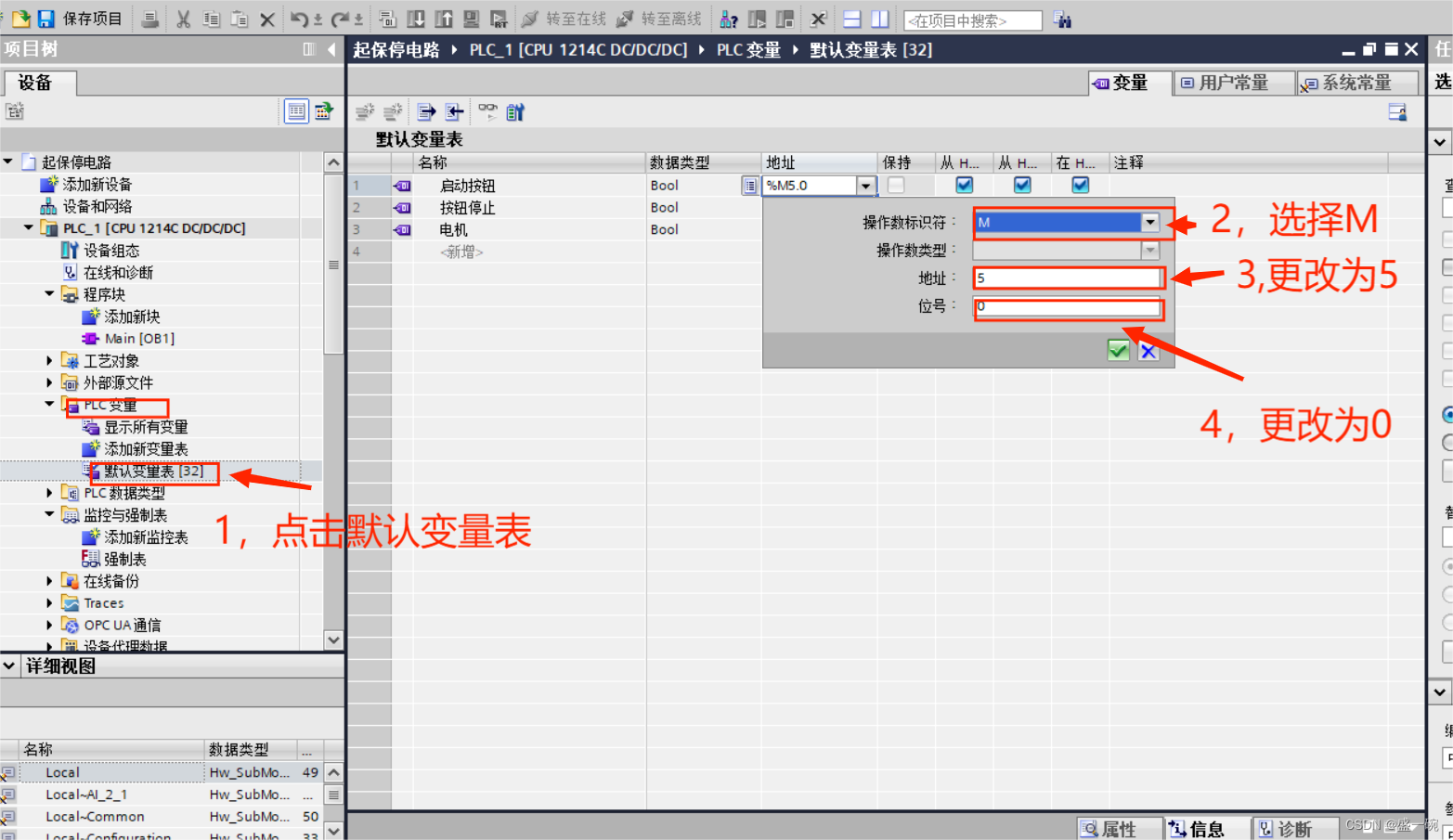

我们可以用M位地址代替两个输入点，这样我们在计算机中就很容易修改。操作如下；

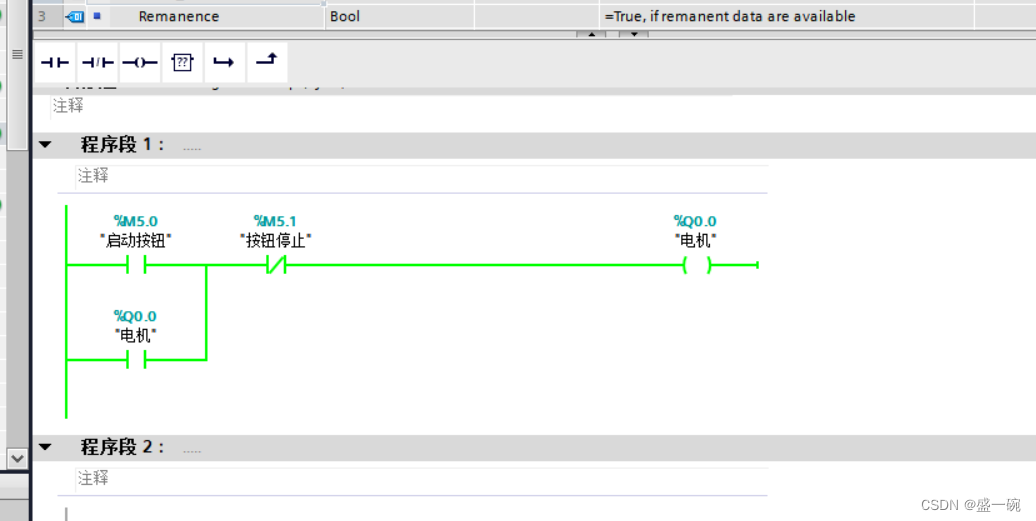

这样我们就把启动按钮地址改成M5.0了，另一个停止按钮的地址大家可以自行更改。（要取消监控才能更改哦）

2，强制

 我们可以利用强制表把输入点强制改变（这个方法容易发生错误，大家知道就行，不用了解）

3，开始仿真

在我们更改完地址并重新下载后，我们就可以只需要电脑就能看到我们程序的运行。

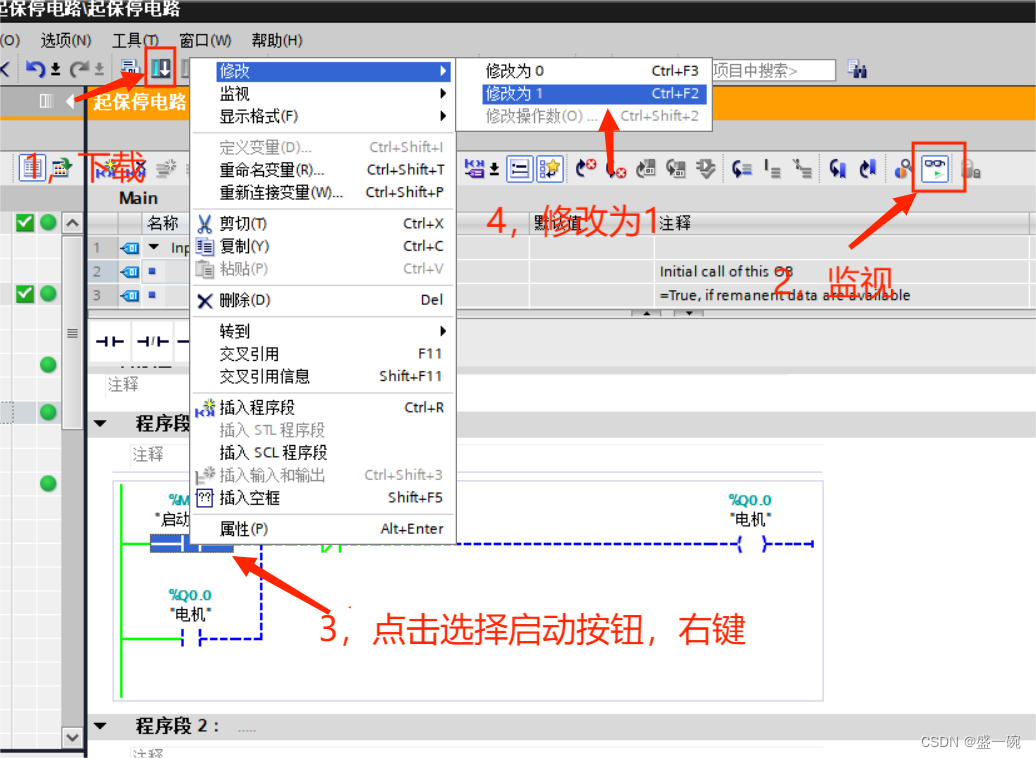

下载后，让我们打开监视，按下启动按钮

我们把启动按钮修改为1，不就是相当于按下吗？

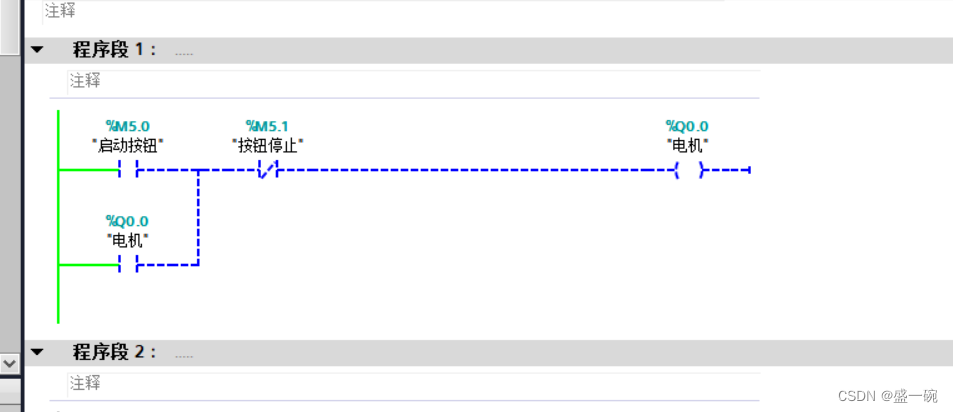

然后我们观察线路



接下来讲解

1，启动

        当我们按下启动按钮（不松开），（启动按钮-----停止按钮-----电机），这条线路变成通路，电机高电平启动。

2，保持

        电机是高电平，那么电机的常开按钮就置位了，然后，（电机按钮-----停止按钮-----电机），这条线路就变成了通路。这时我们松开启动按钮，电机依然运行。（由于PLC运行速度很快，所以我们直接单击启动按钮就能让电机保持运行）

上面的图片我们就很容易的看出来程序的运行（把启动按钮复位，电机依然能运行）。

接下来按下停止（先把启动按钮复位）

3，停止

        我们注意到不论是电机启动线路，还是电机保持线路，中间都有一个停止按钮。只要我们按下它，停止按钮复位，这两条线路都变成断路，那么电机低电平停止。


4，问题

大家可以想一想，启动，保持，停止，这三个优先级的问题（结合实际）
