本文分享了如何使用异或门、与非门设计全减器，以及74LS138译码器和74LS153数据选择器实现这一经典电路。通过实例解析，助你理解并实践全减器的设计与应用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

软件：Proteus 8 Professional

看完觉得不错的点个赞呗╰(*°▽°*)╯不要白嫖啊

白嫖坤坤短20cm😡

·用异或门和与非门设计一位全减器

用了两异或门和四与非门

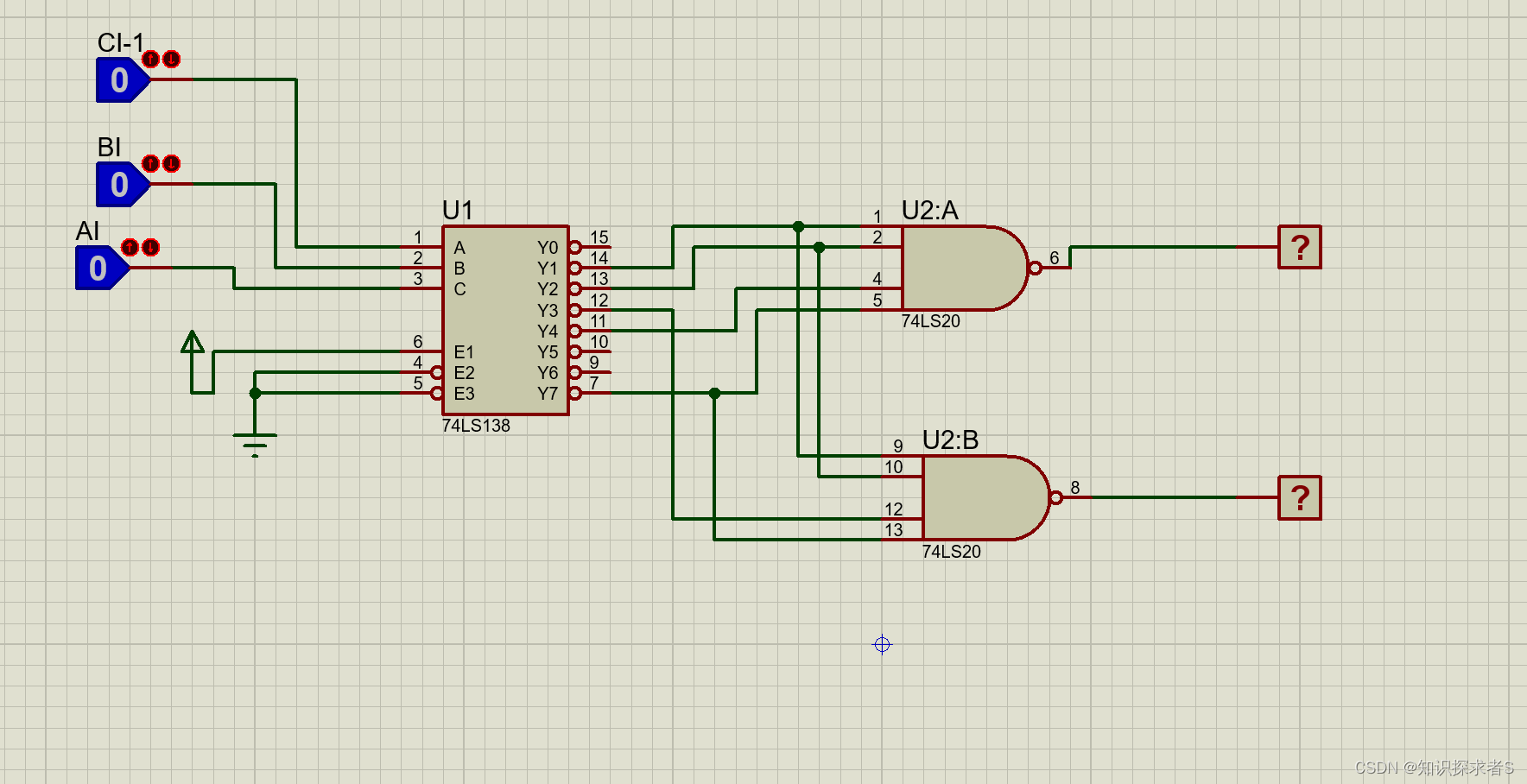

·用译码器74LS138设计一位全减器

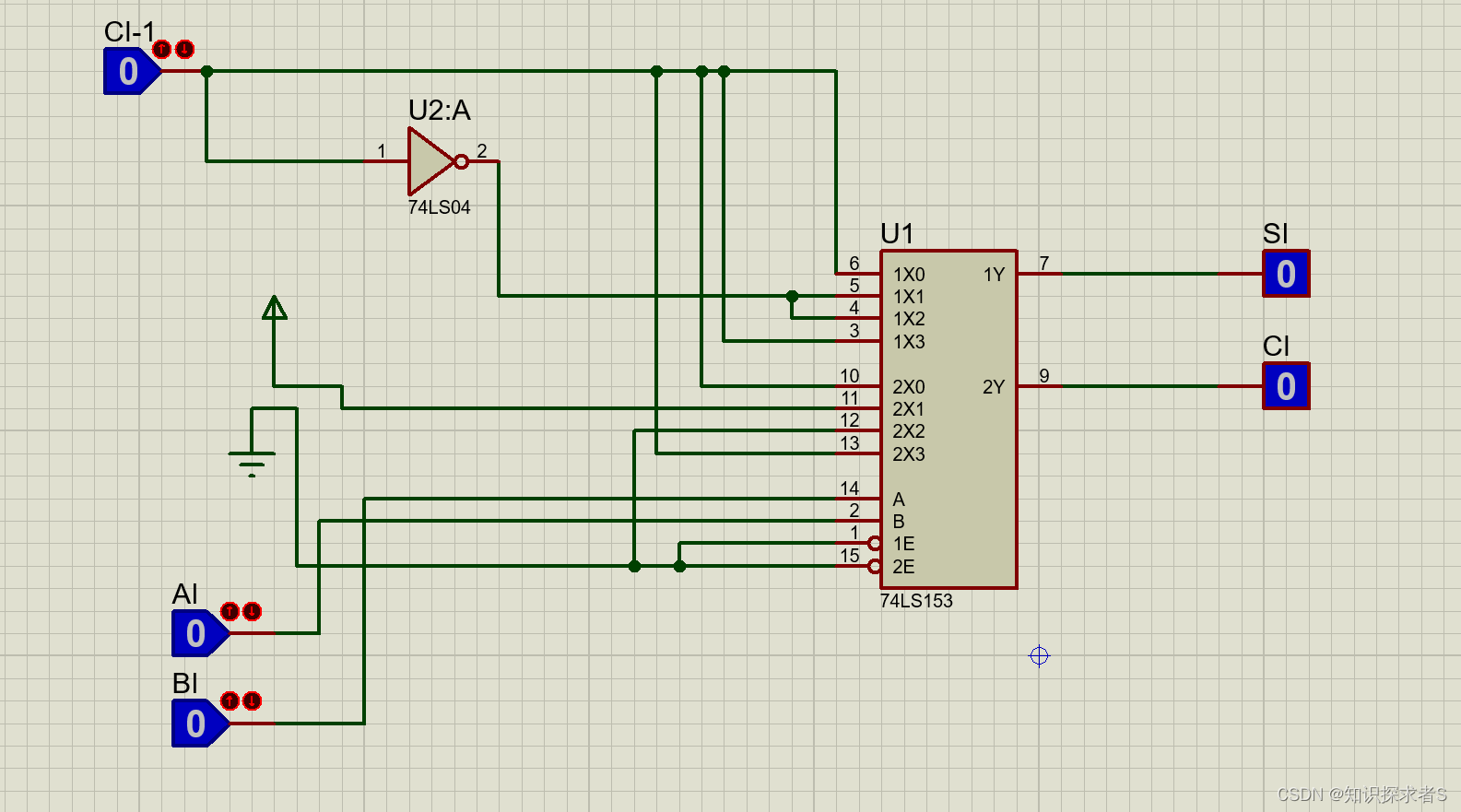

·用数据选择器74LS153设计一位全减器
