1.BCM56170

1.1 Link Aggregation(Trunking)

.128 trunk groups
.maximum of 16 Gbps(eight member ports)
.TRUNK_BITMAP
.TRUNK_GROUP
.NONUCAST_TRUNK_BLOCK_MASK 未知报文hash索引
.TRUNK_EGR_MASK(127,0) （src TGID）索引，显示不允许发送报文的trunk组
.EGR_MASK(4095,0) (src_modid,src_port)索引，显示哪个ingress端口不允许转发报文
.MAC_BLOCK_TABLE (31,0) 显示哪个MAC不允许被转发报文
.SOURCE_TRUNK_MAP(4095,0) (src_modid,src_port)索引显示端口属于哪个trunk组

1.2 Mirroring

.Egress mirroring of packets sent by the CPU 支持由CPU发送出口镜像报文
.four MTP(mirror to port) ports for ingress and egress mirroring
.The MTP port can be a single port or a trunk group 聚合组也可以做为MTP使用
.An MTP port can be a logical port(trunk) 聚合组可作为MTP
.镜像报文无vlan检查，ingress镜像不修改报文，egress镜像修改vlan tag
.MIRROR_CONTROL 每个端口一个表项，只能配置一个IM_MTP_INDEX/EM_MTP_IDEX
.IM_MTP_INDEX 4个ingress MTP表项
.EMIRROR_CONTROL 不一定有这个表，可能共MIRROR_CONTROL
.EM_MTP_INDEX 4个egress MTP表项
.NON_UC_EM_MTP_INDEX 未知报文用到，未知报文的egress镜像和已知报文不同
.EGR_IM_MTP_INDEX RSPAN镜像，普通镜像端口配一样，聚合组如何使用未知
.EGR_EM_MTP_INDEX RSPAN镜像，普通镜像端口配一样，聚合组如何使用未知

BCM.0> getr chg MIRROR_CONTROL

2. BCM56340

2.1 理论

2.1.1 LAG

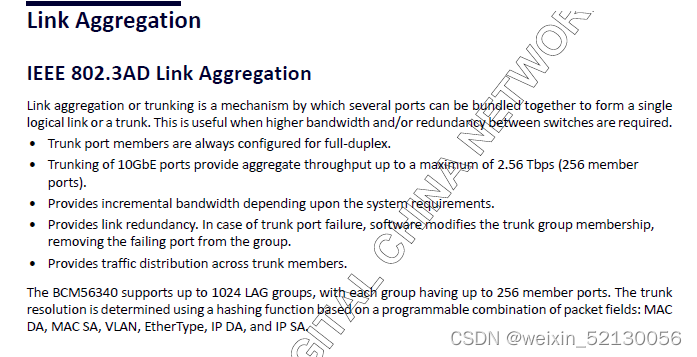

在这里插入图片描述
trunk hash可以配置基于MAC DA和SA， VLAN，Ether Type， IP DA和SA

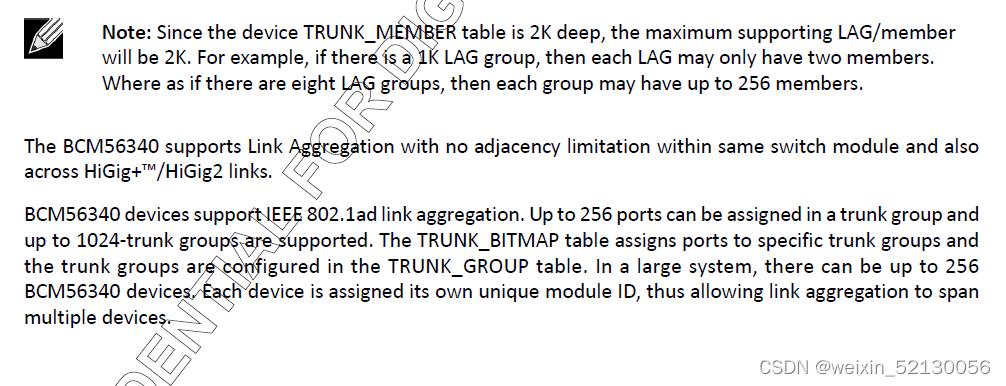

10242 = 2568

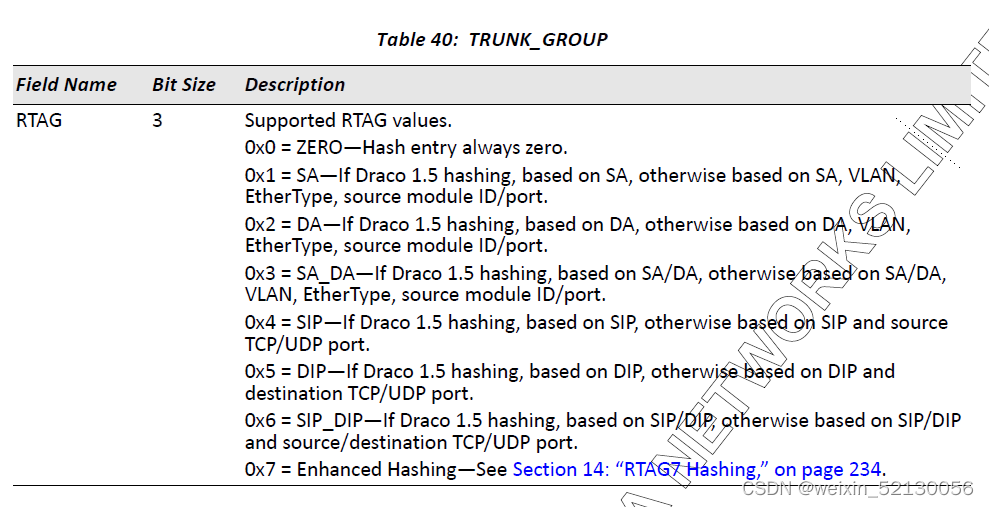

在这里插入图片描述
3bit Rtag提供8个hash 方式，对应报文的DA，SA等等，经过特定的算法关联起来。生成一个8bit hash值，从trunk组成员中选择一个成员发出报文

配置RTAG=srcmac，除了Draco 1.5其他实际上不止基于srcmac hash，还包含了vlan，etype等

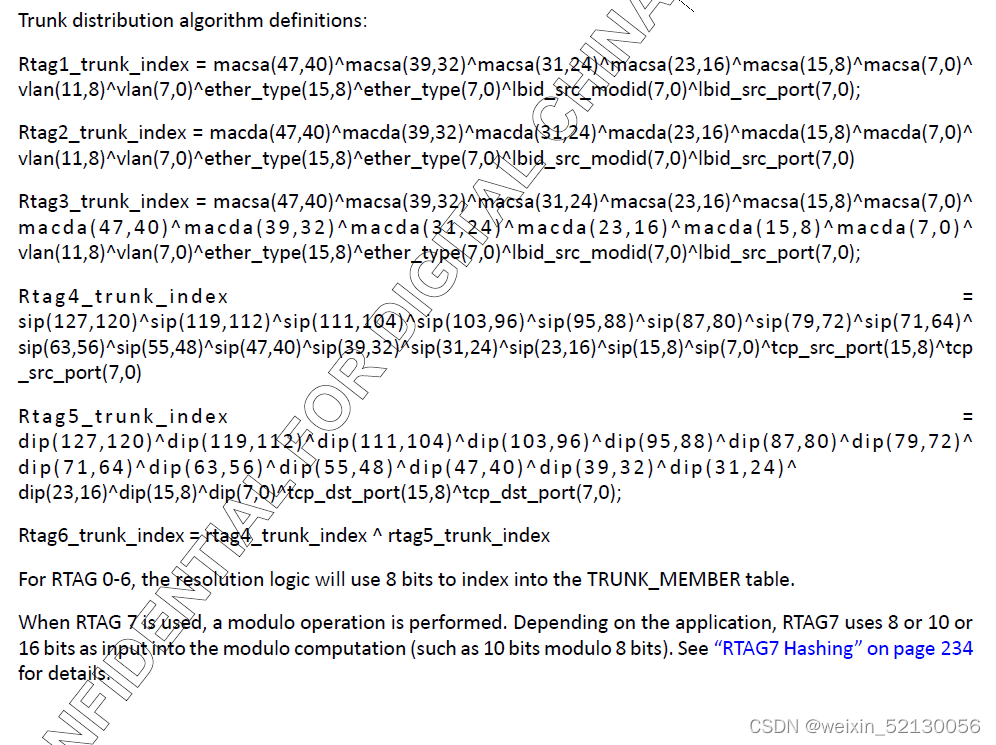

Rtag1_trunk_index = macsa(47,40) ^ macsa(39,32) ^ macsa(31,24) ^ macsa(23,16) ^ macsa(15,8) ^ macsa(7,0) ^ vlan(11,8) ^ vlan(7,0) ^ ether_type(15,8) ^ ether_type(7,0) ^ lbid_src_modid(7,0) ^ lbid_src_port(7,0);

实际已知单播是按srcmac进行hash算法，没有基于vlan,etype等配置
在这里插入图片描述

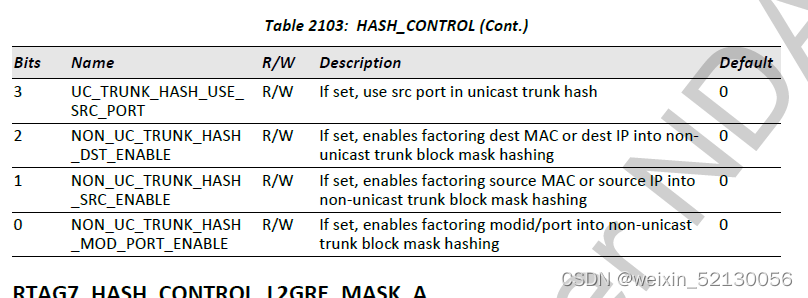

未知单播通过hash_control寄存器全局配置；

2.1.1.1 普通hash规则(非RTAG7）

以上配置RTAG为1，目的基于src-mac做hash，生成8-bit的hash值；

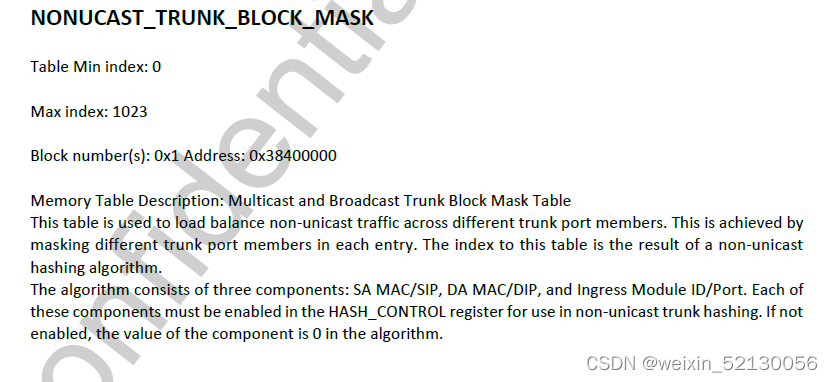

但已知单播和未知报文hash索引表不同；

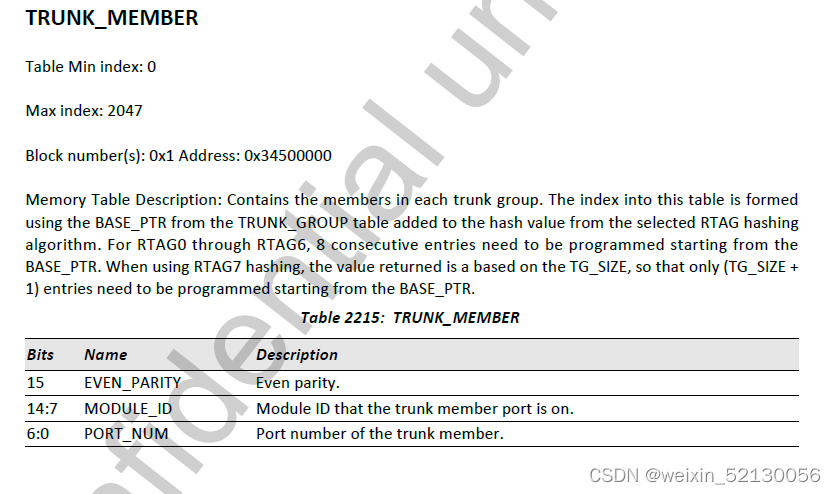

TRUNK_MEMBER：已知单播hash索引表，修改PORT_NUM可以调整出口
在这里插入图片描述
上面说：index由TRUNK_GROUP 表的BASE_PTR形成，BASE_PTR加到hash值算法中，但修改BASE_PTR，没有hash变化？（还不清楚怎么用）
