一、SMF表单介绍

1、概念：Smart Forms是在SAPScript的基础上产生的一种新的表单制作方式，完全兼容SAPScript，但Smart Forms更独立，并且使用起来更方便，可以在创建FORM的同时，生成该表单对应的功能块，从而为Form和ABAP程序提供参数接口。
更通俗的来讲，表单就是我们想打印出来的单子。
2、表单里包含的内容：页面Page、窗体Window、图形Graphic、地址Address、模板Template、表Table、是非判断Alternative、程序代码Program Lines、循环Loop、文本Text、命令Command、文件夹Folder

二、SMF表单开发步骤

1、创建FORM
2、创建STYLE样式
3、创建二维码
4、创建图片组件
5、文本的格式控制
6、程序调用SMARTFORMS

三、SMF表单开发实战

TCODE:SE11 在数据类型里既可以定义一个结构体，也可以定义一个表类型

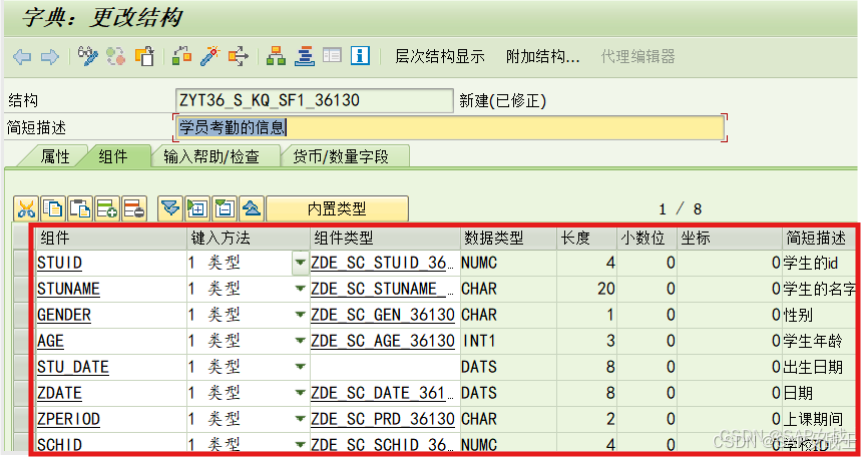

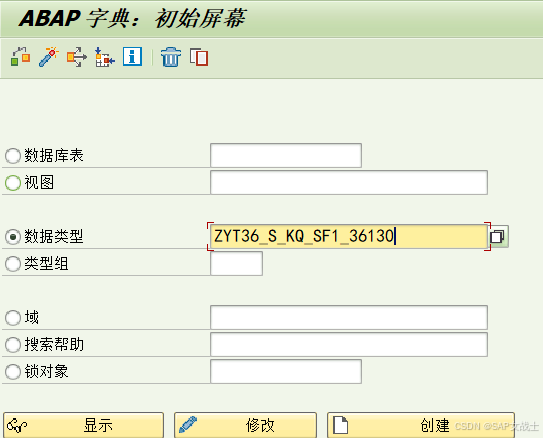

1、创建结构体ZYT36_S_KQ_SF1_36130，存表头信息
TCODE:SE11

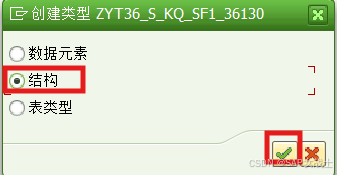

选择结构

填入各组件信息

然后点击激活
2、创建表类型ZYT36_T_KQ_SF1_36130，根据结构体创建表类型
TCODE:SE11

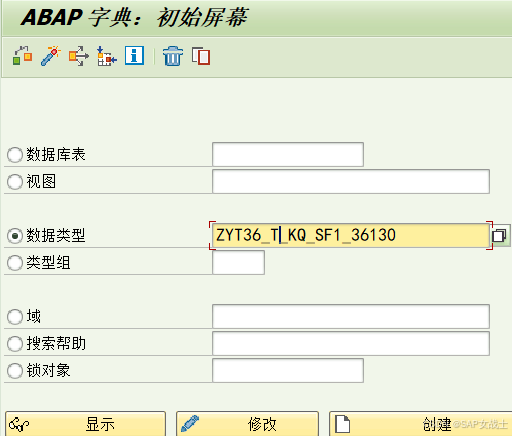

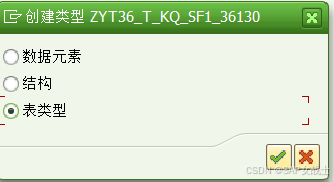

选择表类型

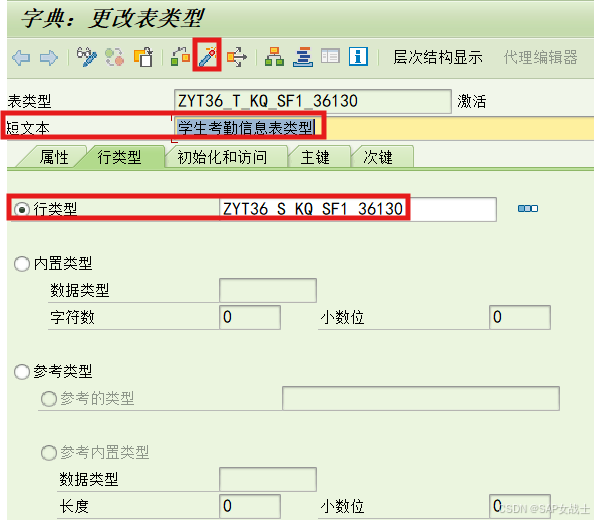

输入短文本，行项目填刚创建的结构体，点击激活

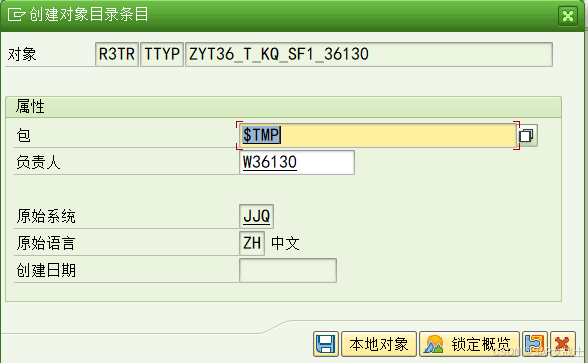

这里选“本地对象”或选择一个包然后保存

3、SMARTFORMS打开并创建一个表单 ZYT36_SF_KQ1_36130
TCODE:SMARTFORMS

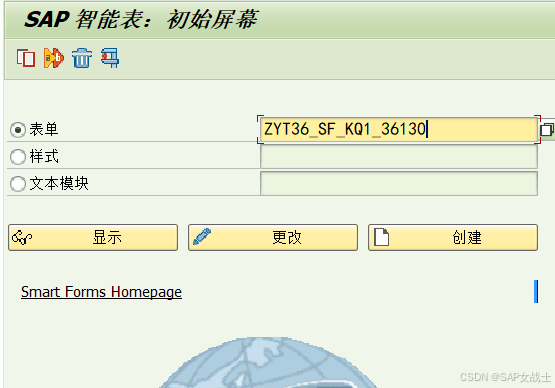

输入要创建的表单的名字ZYT36_SF_KQ1_36130，点击创建

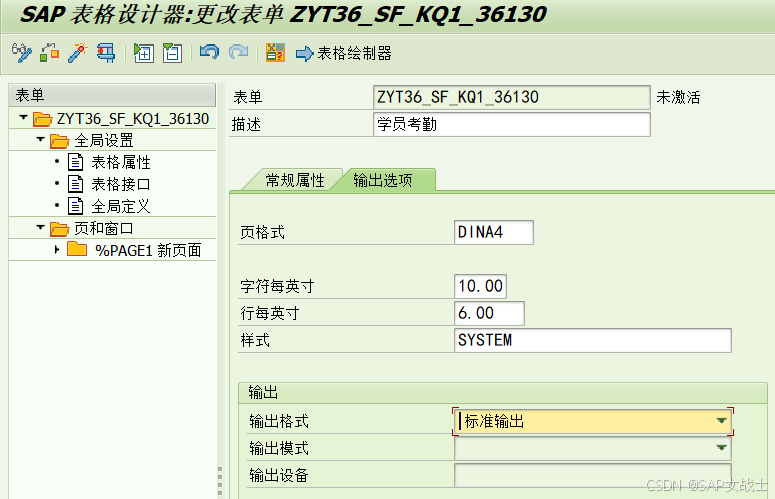

页格式：要打印出来的格式，DINA4就是A4；
样式：定义了一组格式
表格接口：和外界进行交互的渠道

4、添加表单的结构：一个结构体、一个表
在表格接口中的“导入”中定义一个参数IM_W_KQ（W代表work area)

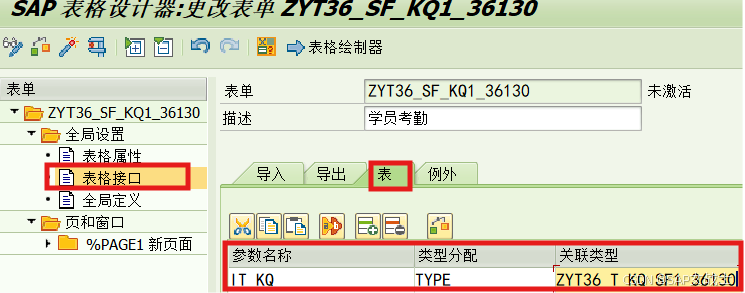

在“表”中定义一个表，参数名为IT_KQ，类型分配为TYPE，关联类型为上面创建的表ZYT36_T_KQ_SF1_36130

然后点击激活，并保存
5、创建表单样式：根据用户提供的样本，把所有字体都创建出来

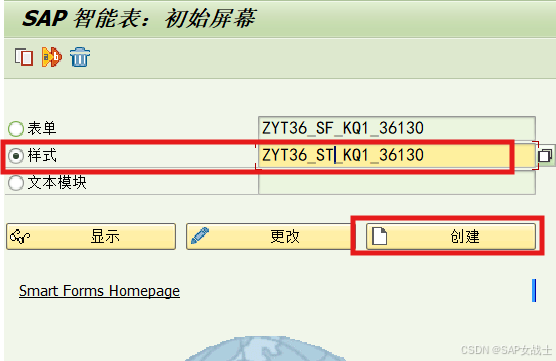

退回到smartforms初始界面，点击样式，输入样式名称，点击创建

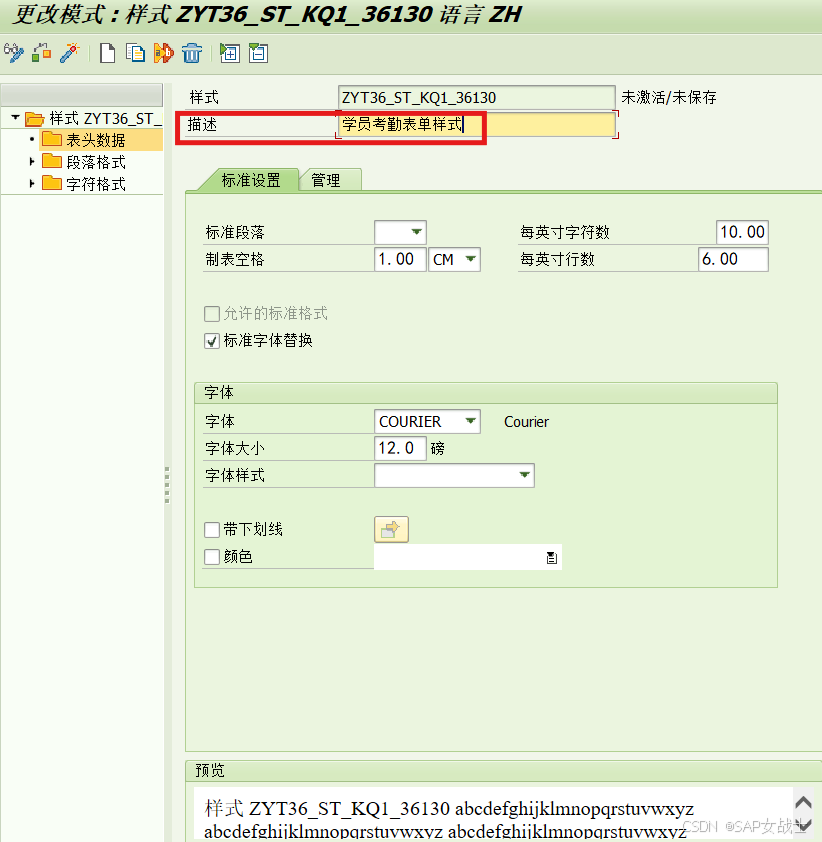

填写描述信息

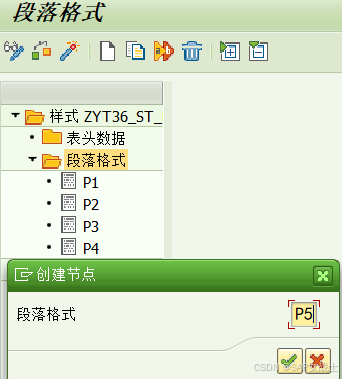

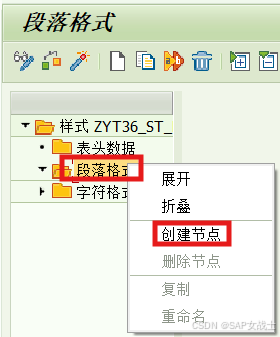

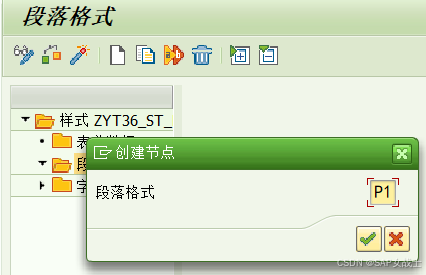

右键点击段落格式-》创建节点
样式根据用户需求来确定大致需要几类，需要哪些字体，之后做FORM的时候，就可以按样式选对应的段落格式P1、P2、P3…

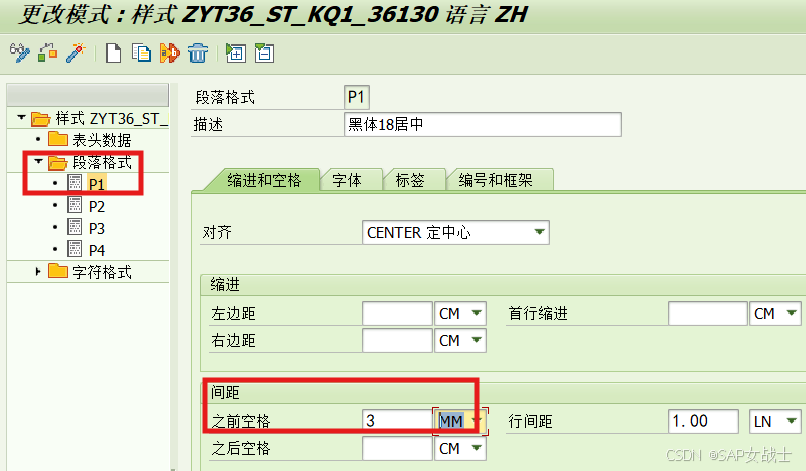

根据需要的样式填写描述信息和对齐方式，这里我需要黑体18居中，并且对齐方式为CENTER定中心（居中）

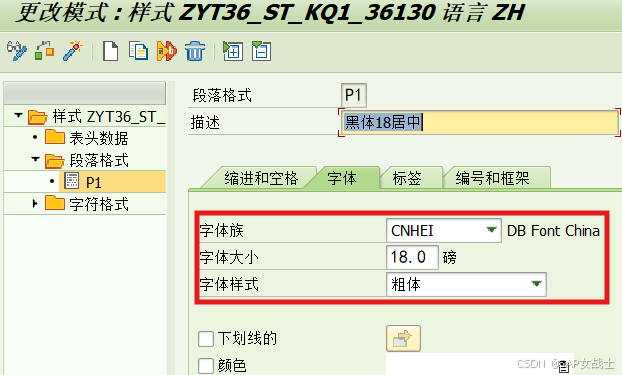

在“字体”视图中，字体族选“CNHEI”,字体大小选“18”，字体样式选“粗体”

然后点击激活，保存

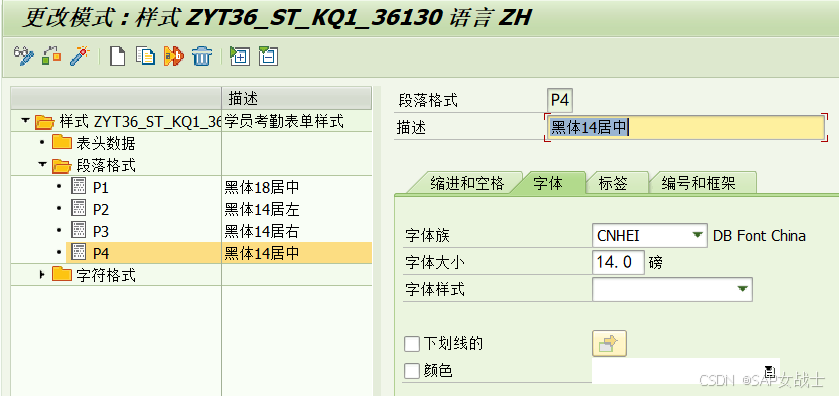

同样的，创建P2：黑体14居左，P3:黑体14居右，P4：黑体14居中
点击保存

6、修改表单里面使用到的标准样式

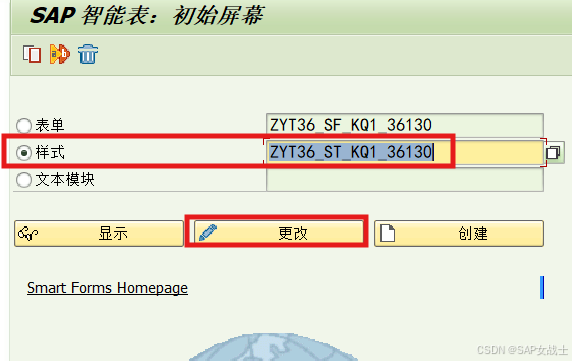

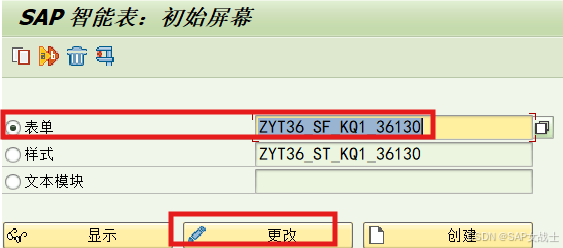

退出样式，选择表单，再点更改

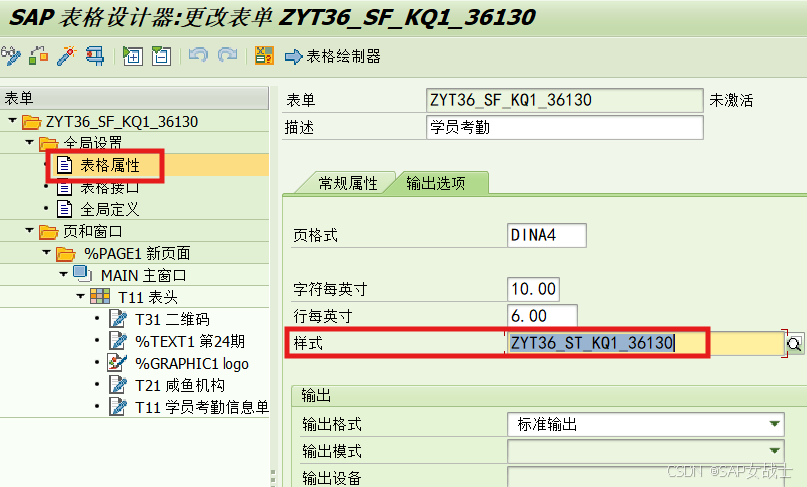

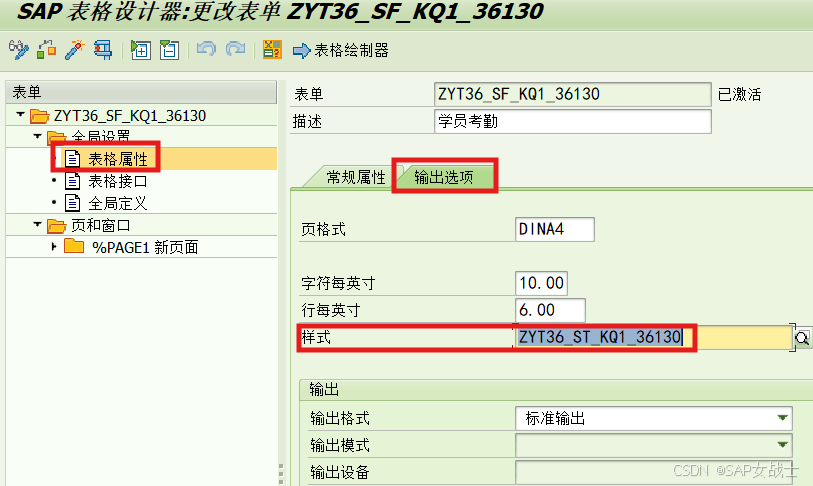

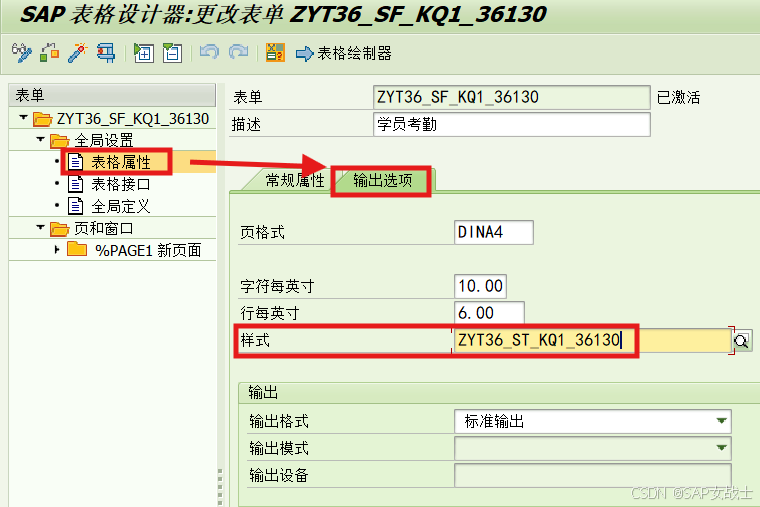

点击表格属性，选择"输出选项"，将样式栏改为自己创建的样式ZYT36_ST_KQ1_36130

然后点击“激活”

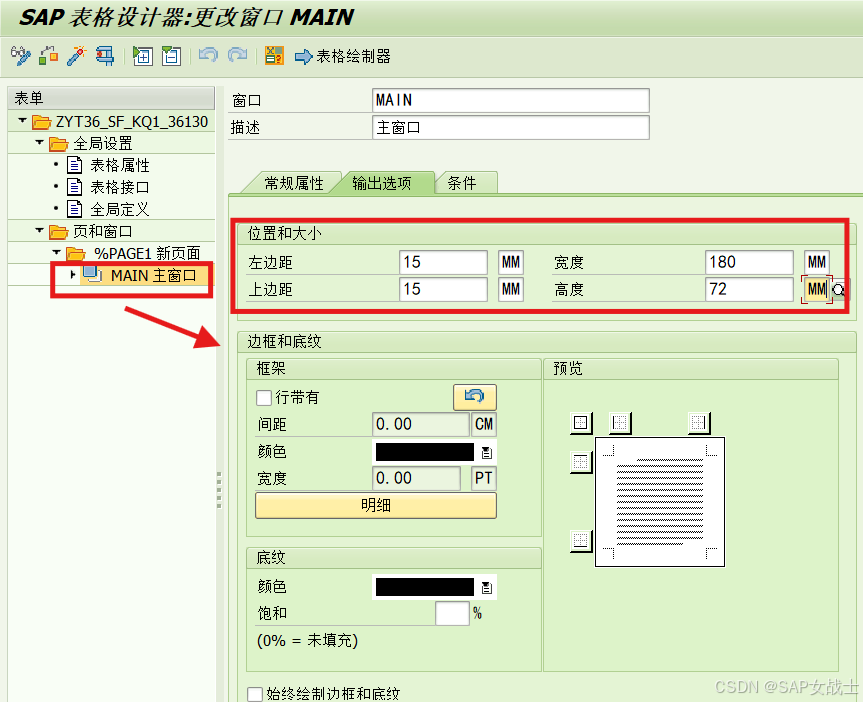

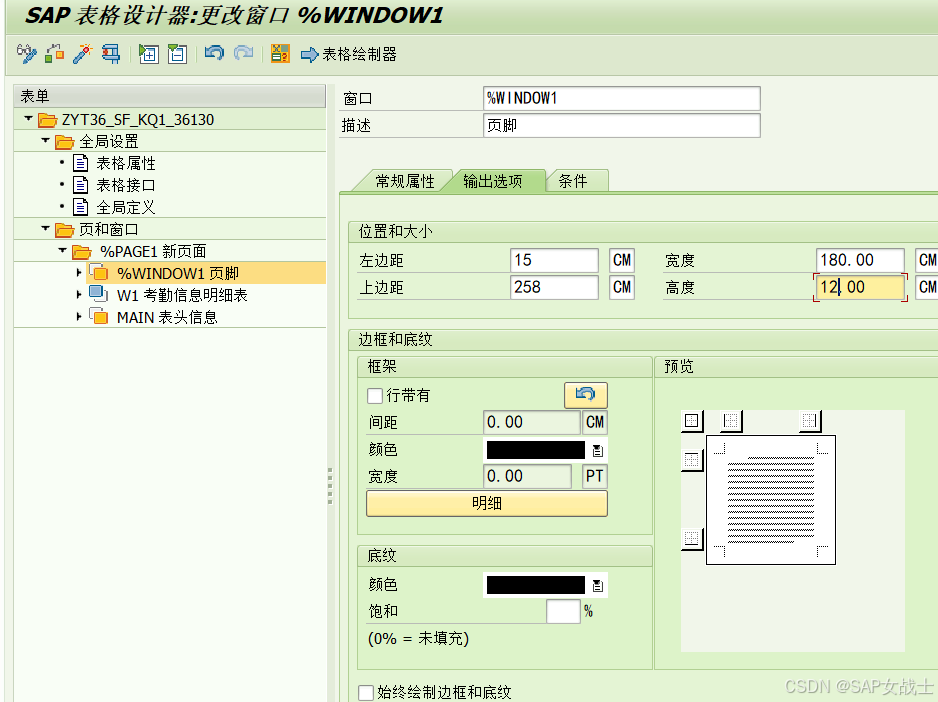

7、创建窗口（默认有一个窗口），定义窗口的位置和大小，需要注意单位
页和窗口包含了要显示的东西，一个PAGE有多个窗口，有表单中要显示的有几块内容就可以有几个窗口，但对于一个PAGE只有一个主窗口，主窗口决定是否要换页；
该实战要求中,把我们要显示的表单分为三块，则看作有三个窗口，主窗口中规定第一个窗口的位置和大小，如下：

8、创建一个模板，选择详细信息

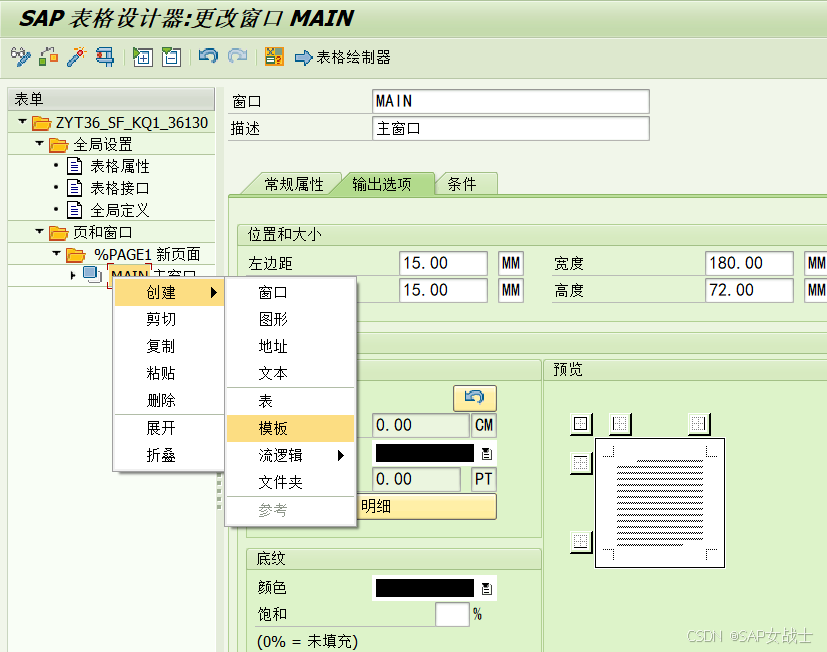

MAIN主窗口右键-》创建-》模板，这个模板规定当前这个窗口里写的文本以什么样的形式存在，如下：

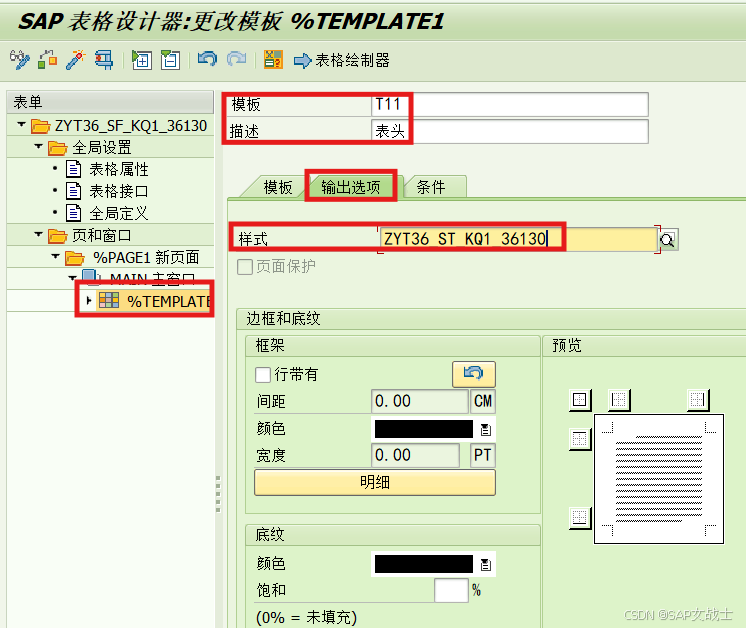

给模板命名T11，填写描述信息，选择样式ZYT36_ST_KQ1_36130

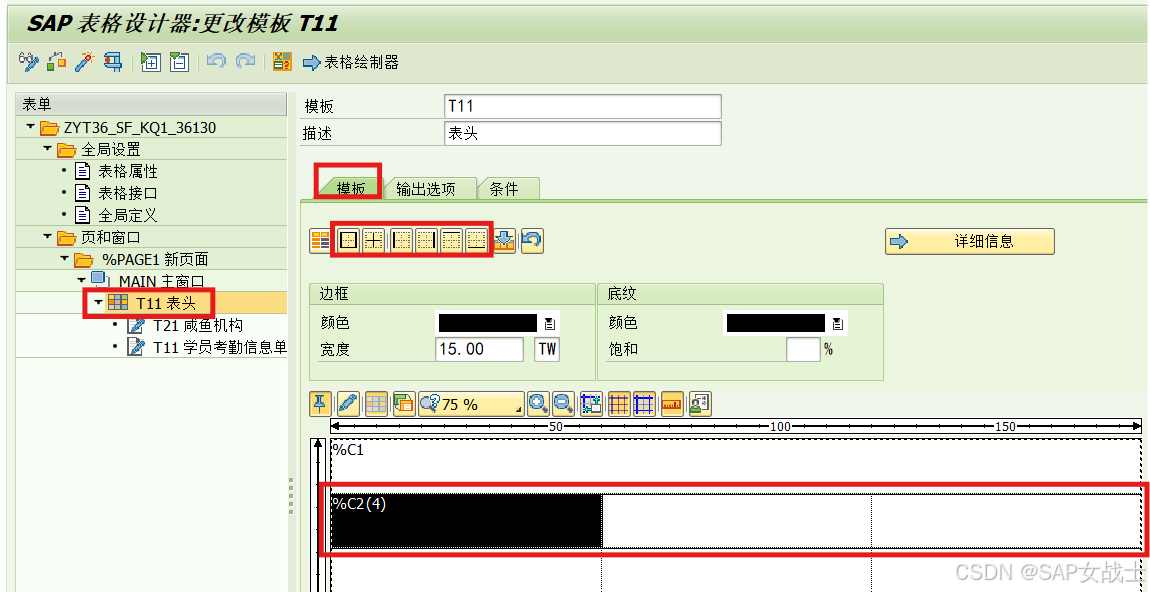

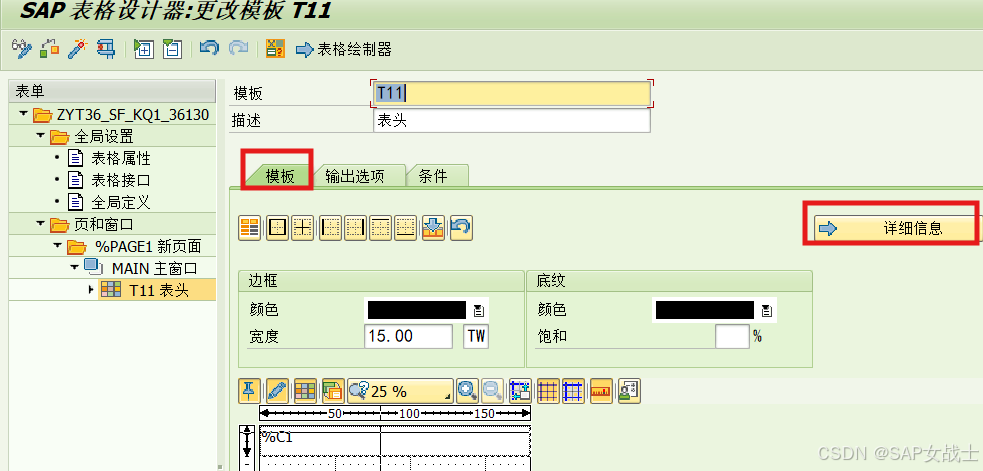

点击"模板"，点击”详细信息“

9、定义每一行，每一行有几列，每一列宽度和高度
详细信息中规定有几行，每一行高度是多少，每一行又有几列;
填写每行信息，如下：

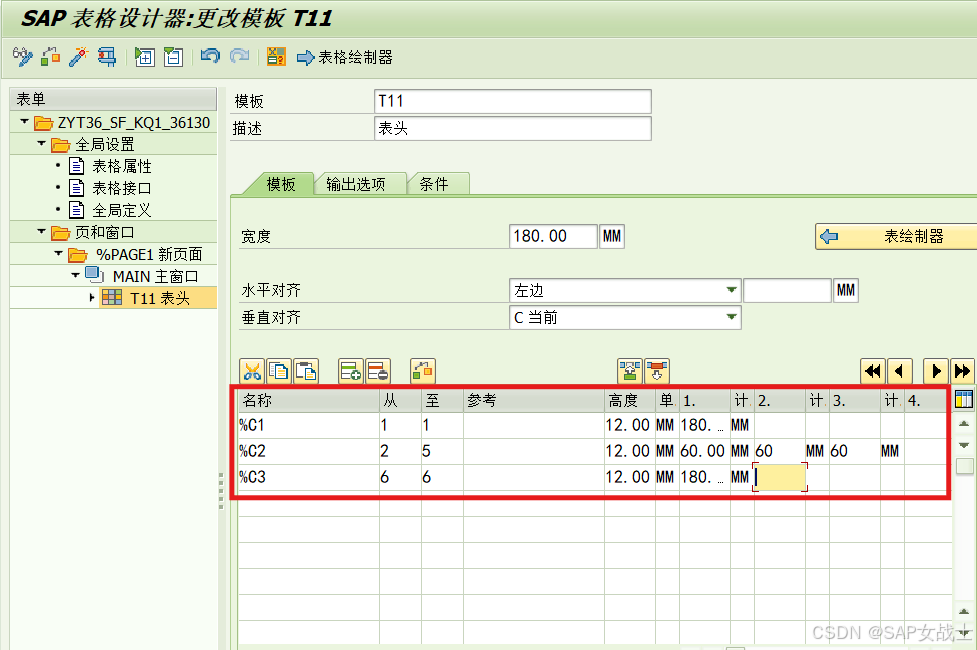

%C1，第1行，高度为12mm,宽度为180mm
%C2，第2到5行，每一行的高度为12mm,每一列的宽度为60mm
%C3，第6行，高度为12mm，宽度为180mm

然后点击”激活“

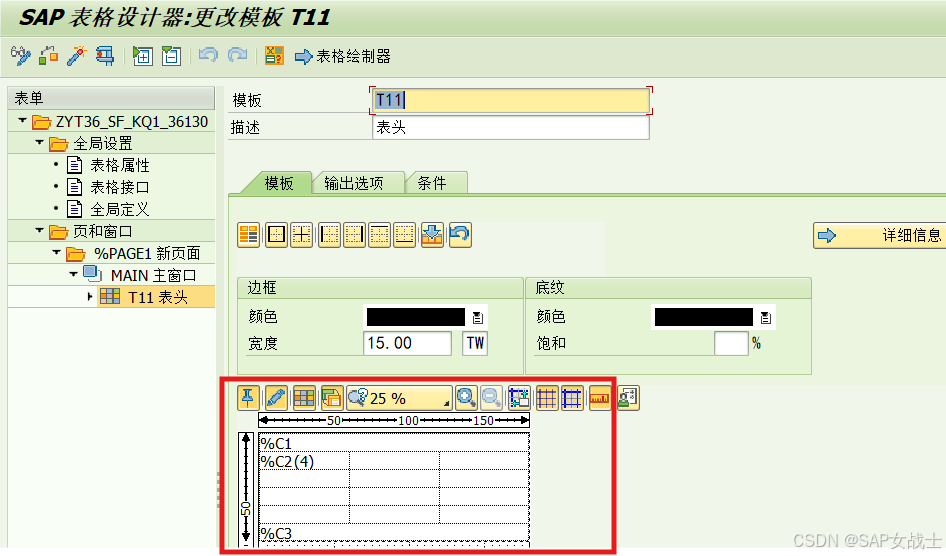

再点击“表绘制器”，就可以看到我们在详细信息里通过填数绘制出来的具体的表单宽高，如下：

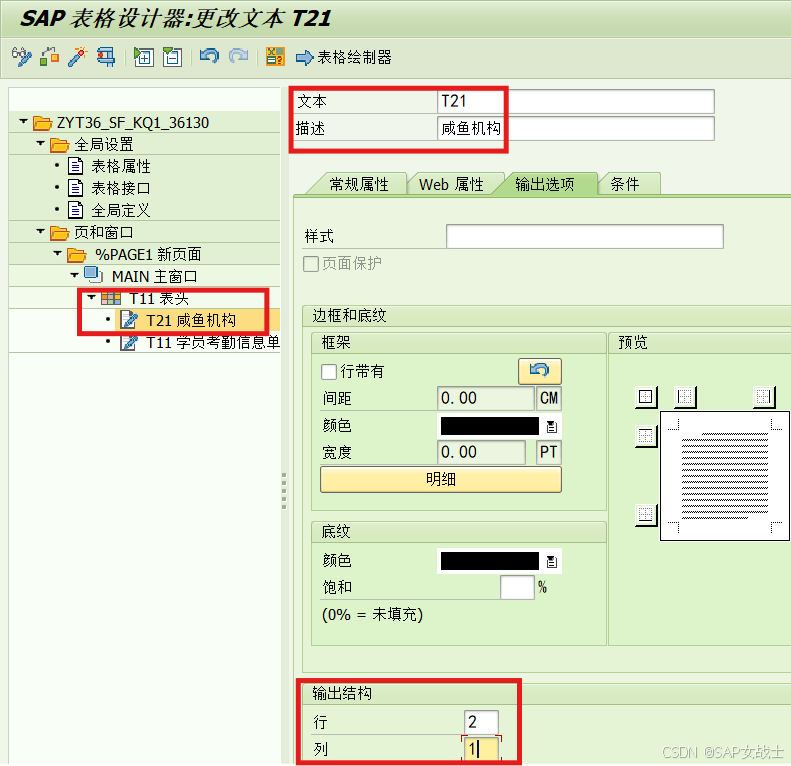

10、在模板下，创建文本，定义文本的输出结构，第几行第几列

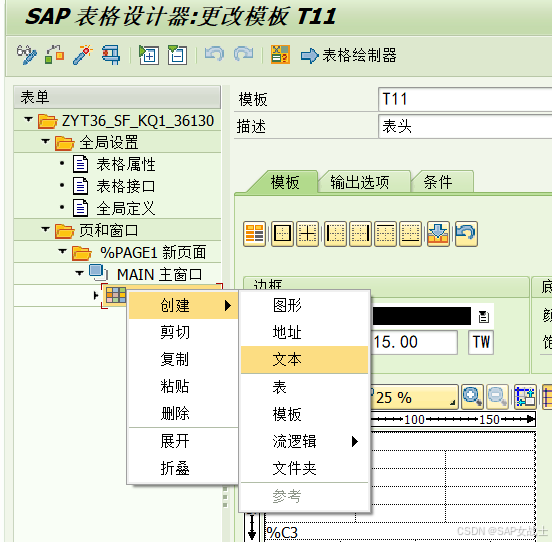

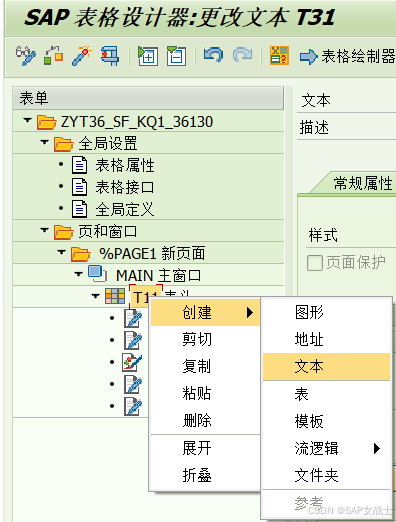

右键T11表头-》创建-》文本

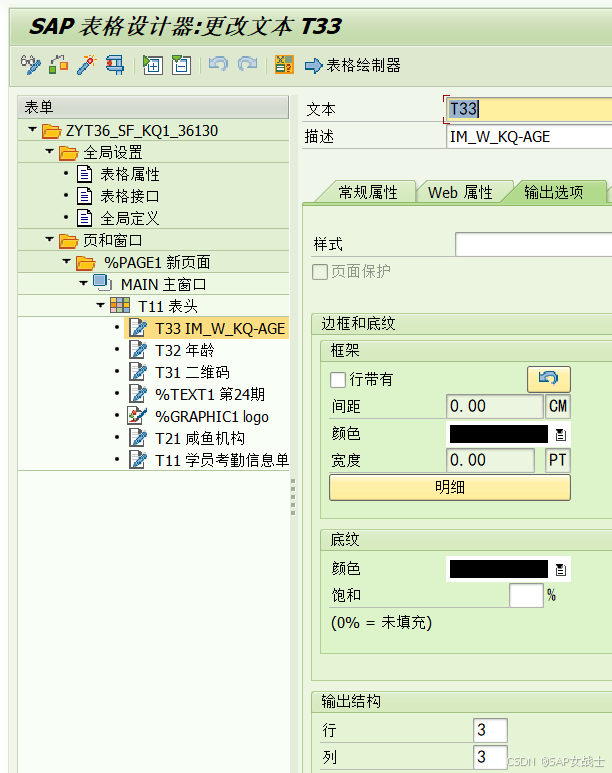

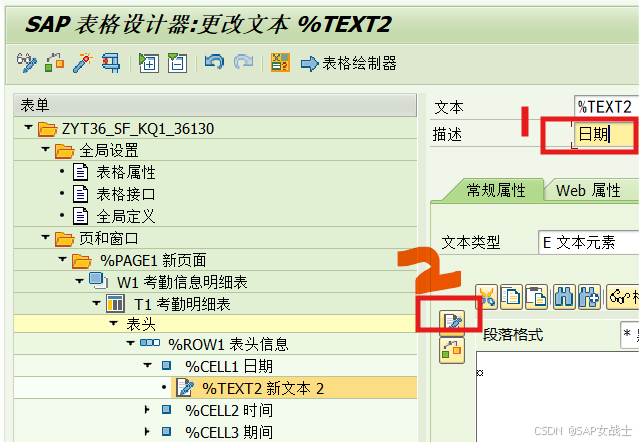

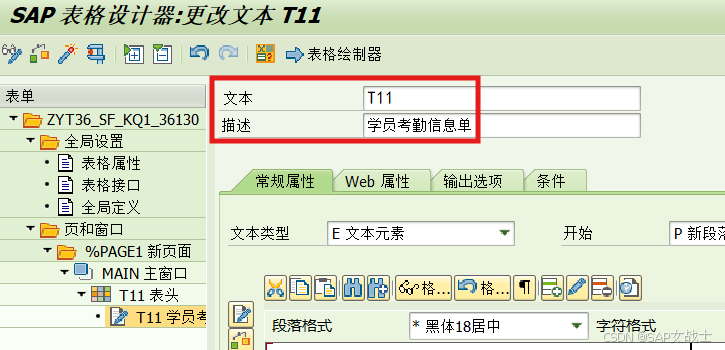

进来后，填写“文本”和“描述”，例如：文本：T11（表示第一行第一列）

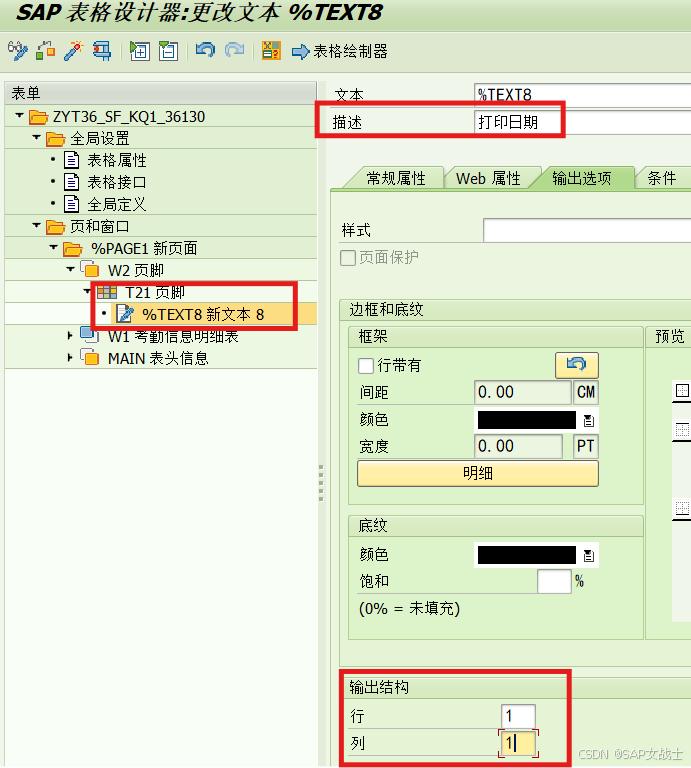

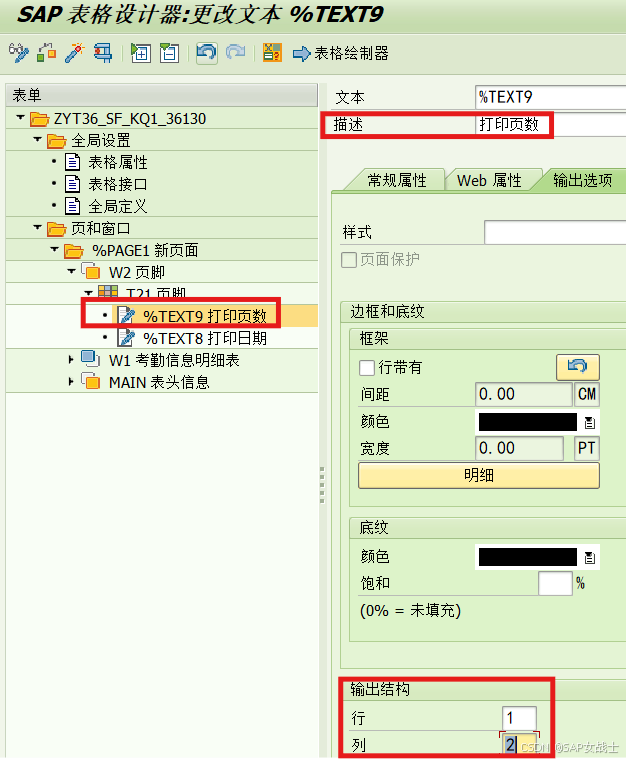

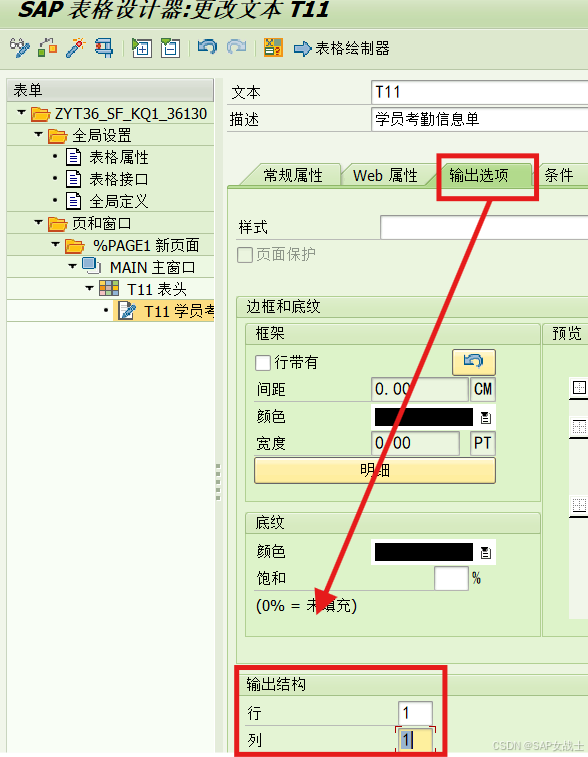

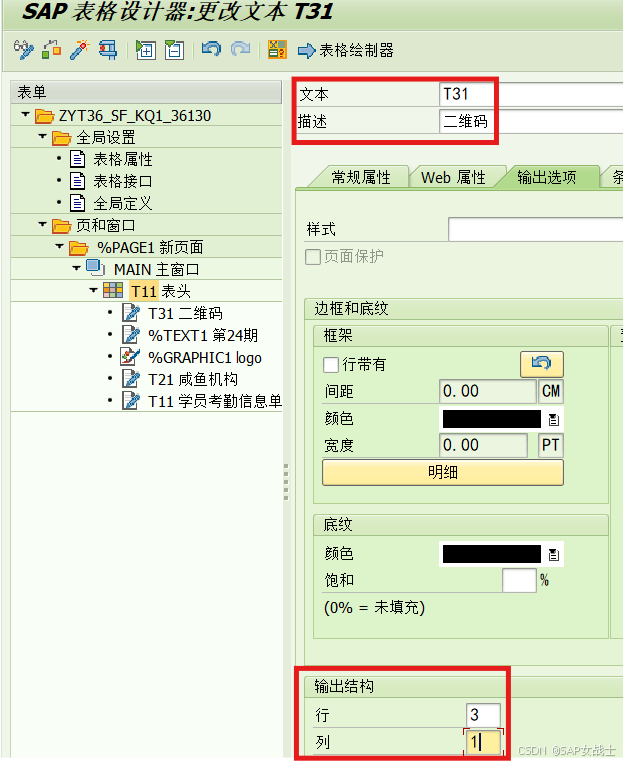

点击“输出选项”视图，填写要输出结构的行和列，表示输出的信息在第几行第几列

11、编辑文本，执行测试

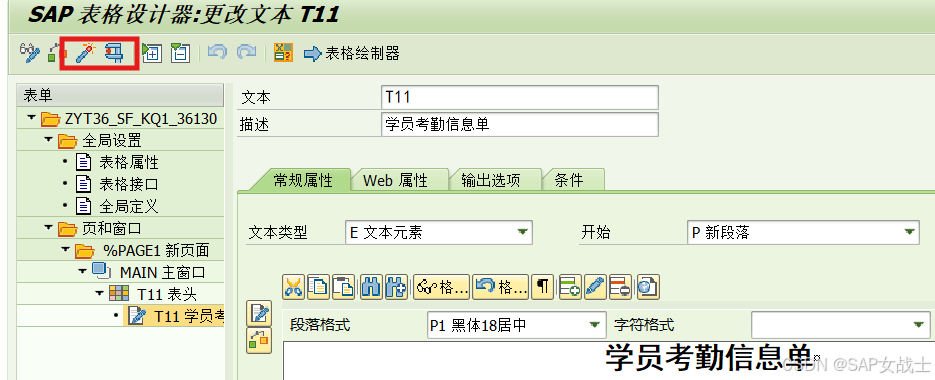

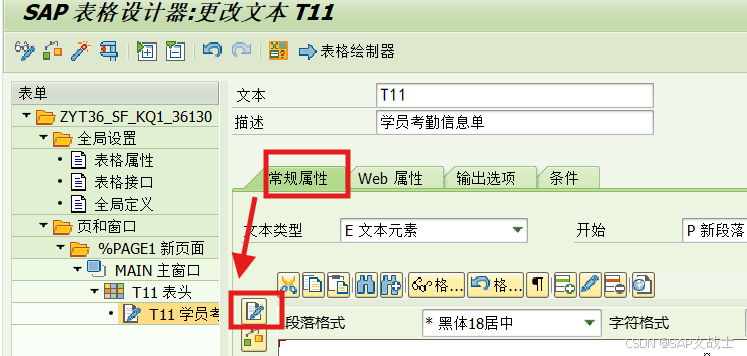

再点“常规属性”视图，点击文本编辑器，如下：

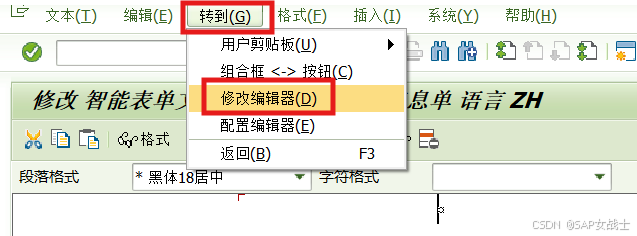

进来后，点击转到-》修改编辑器

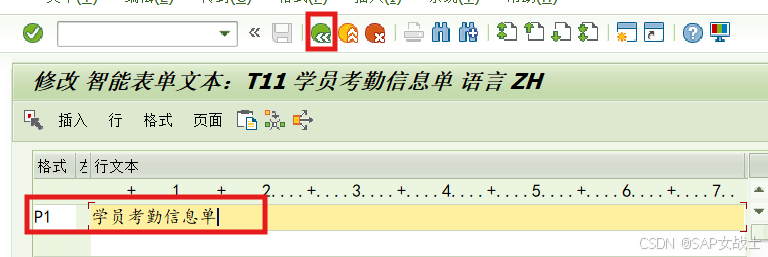

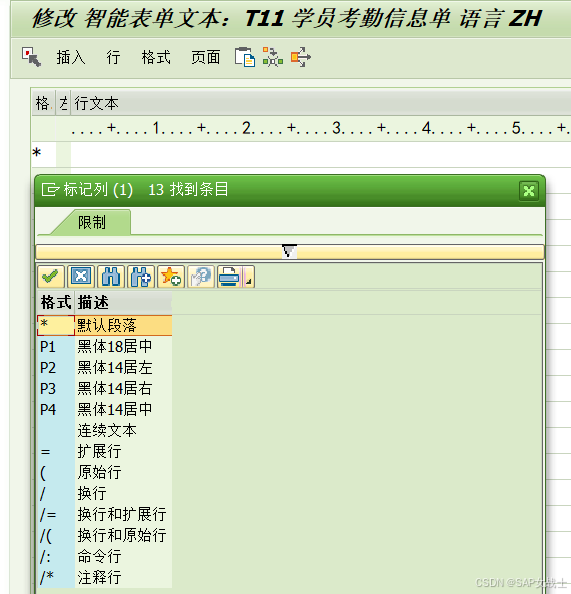

点击格式的搜索帮助，选择一个我们创建的格式，这里我们选P1黑体18居中

选择格式，输入行文本，然后点返回，返回后再点保存

点激活-》直接处理

再点执行

点执行

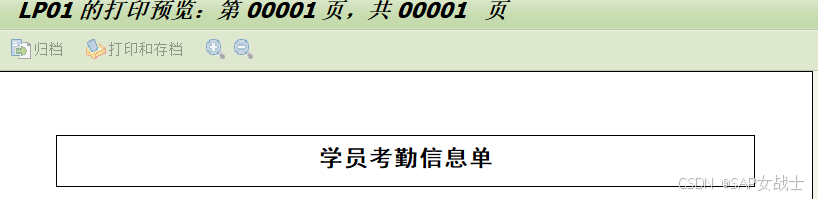

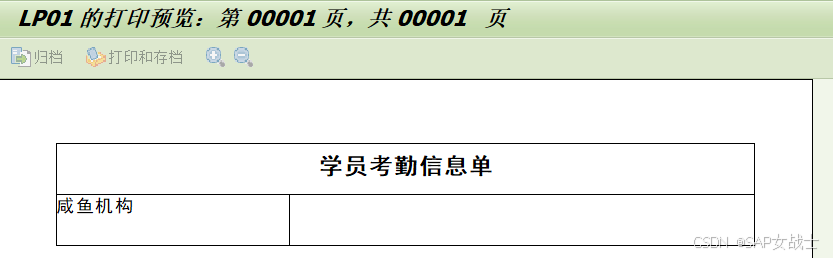

选打印预览

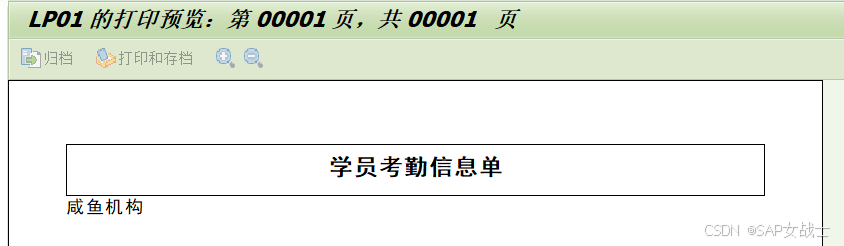

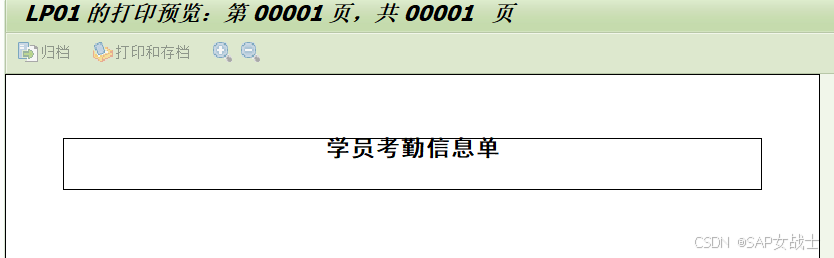

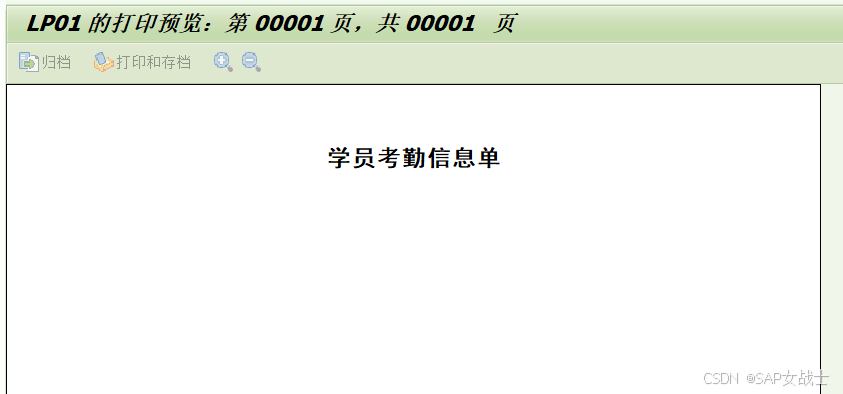

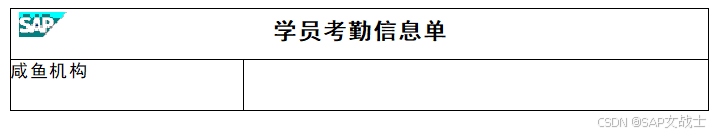

就可以看到如下表单

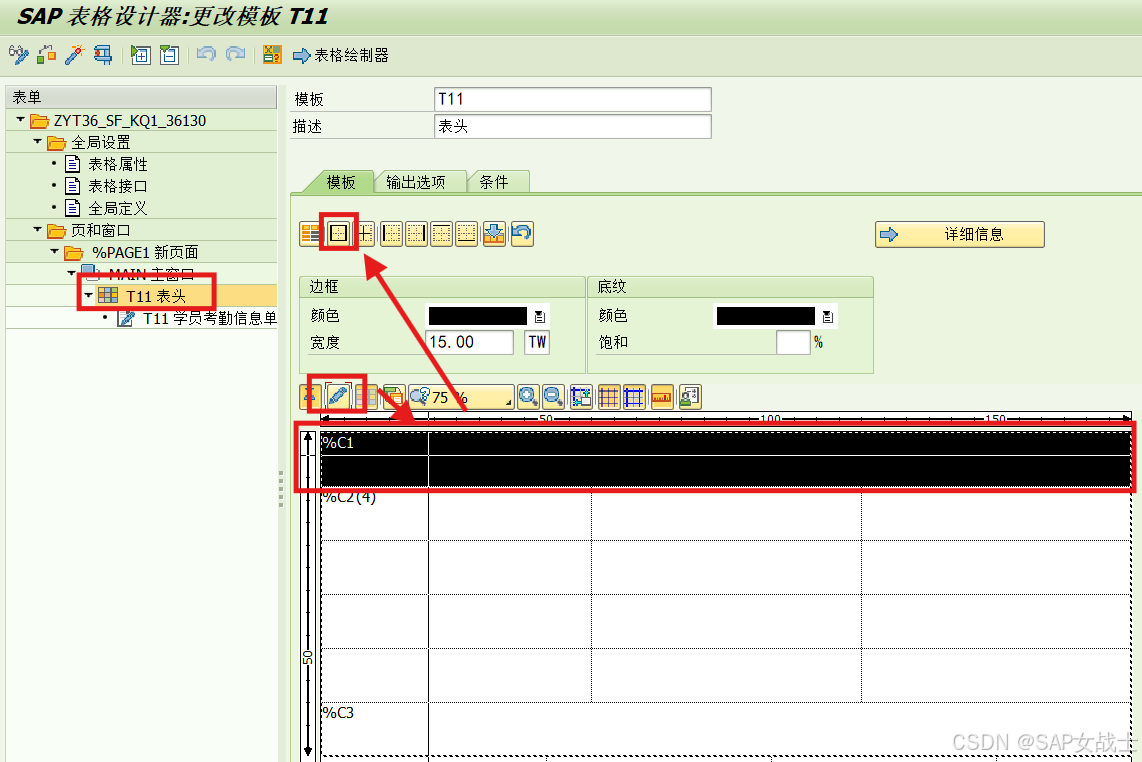

12、在模板里面，可以用表格绘制器修改边框
但不完整缺少我们想要的边框，可以返回去再加边框，一直返回到如下界面，点击小笔，再点击C1行选中（变黑），最后再点击“外部框架”

然后保存激活，一路执行到如下界面，可以看到我们添加的边框

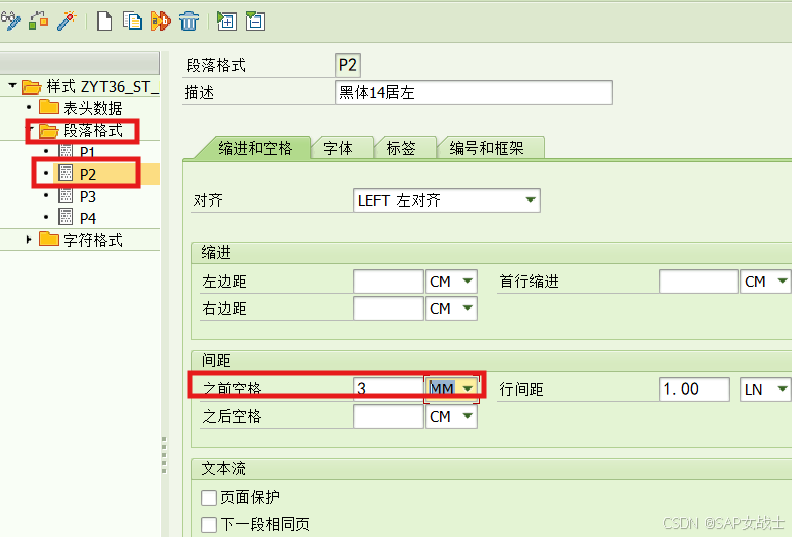

若想调整这个框的位置，可以去SMARTFORMS-》样式-》段落格式-》P1-》间距中调整，再返回执行表单看效果



同样的，再创建其他需要的文本—咸鱼机构，文本、描述，输出选项-》输出机构，常规属性-》文本编辑器-》转到-》修改编辑器-》输入格式和行文本-》返回-》激活保存-》执行


同样的，若想为“咸鱼机构”添加边框，可以在模板中为该行该列添加模板


13、上传图片
TCODE:SE78
先下载或保存好要显示的图片【注意：图片必须为BMP格式，且图片的位深度为16或24位，可以用Windows自带画图软件改变图片的位深度】

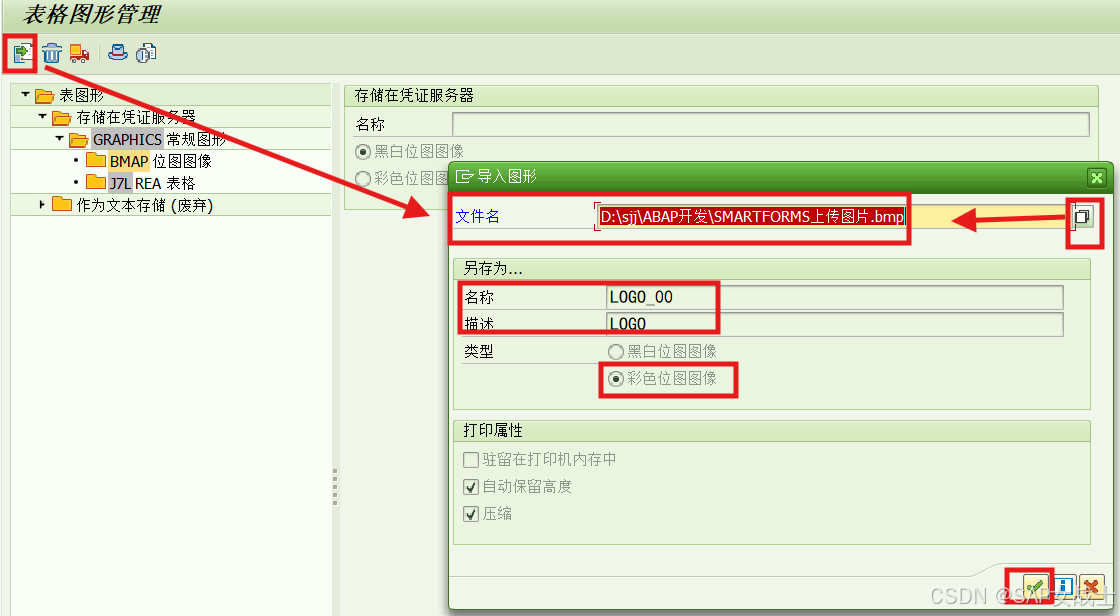

点击“导入”-》选择图片路径并上传-》填写名称和描述-》选择彩色位图图像-》点击执行

上传图片后，回到SMARTFORMS，创建图形

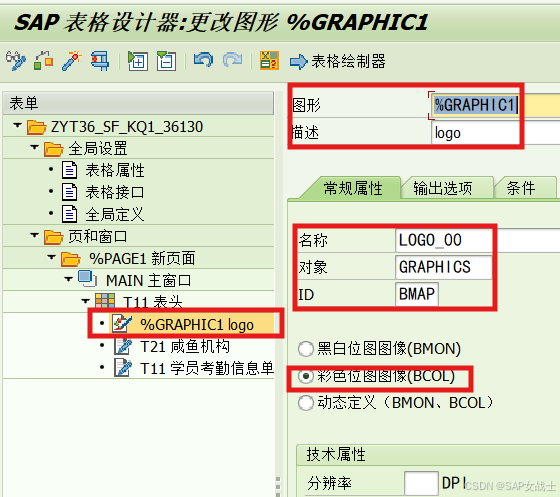

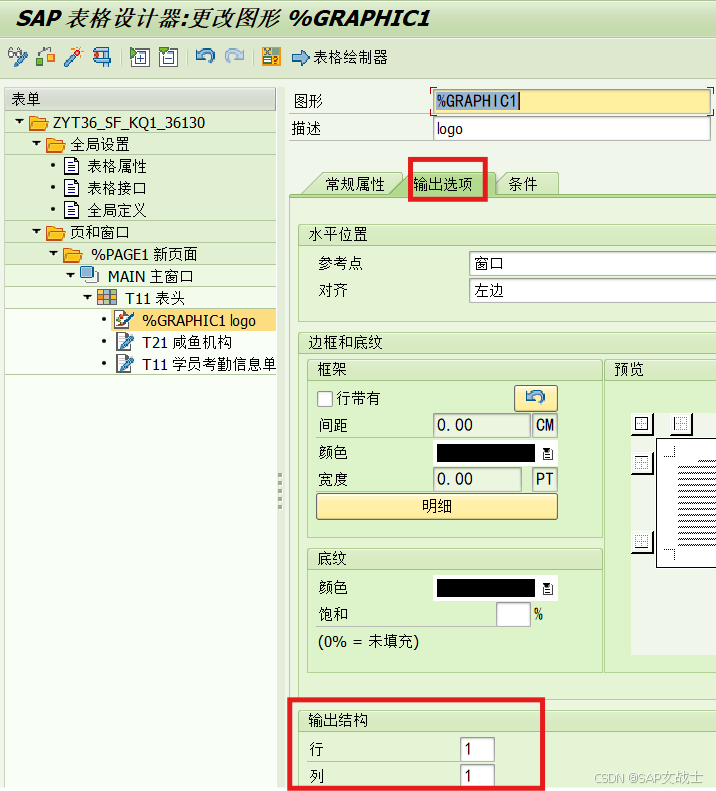

填写描述信息，常规属性视图中：填写名称、选择对象和ID，选择彩色位图图像，输出选项视图中：填写输出结构：行和列
然后保存激活执行，就可以看到上传的图片



同理，创建其他文本，并在样式中修改文本显示样式


14、打印二维码
TCODE:SE73

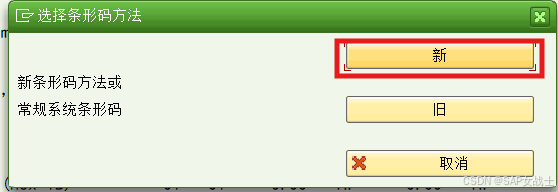

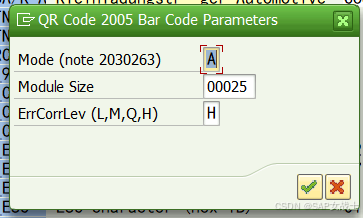

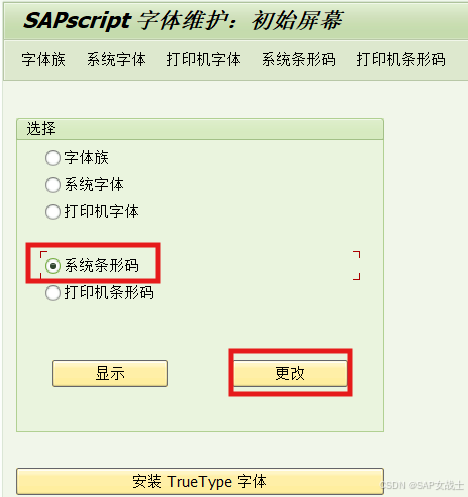

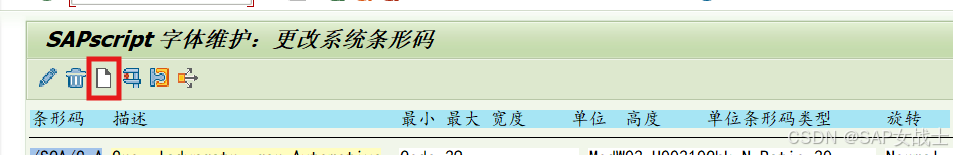

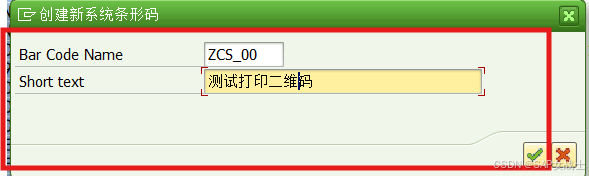

创建系统条形码







回到SMARTFORMS表单,双击样式

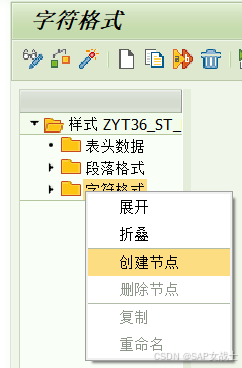

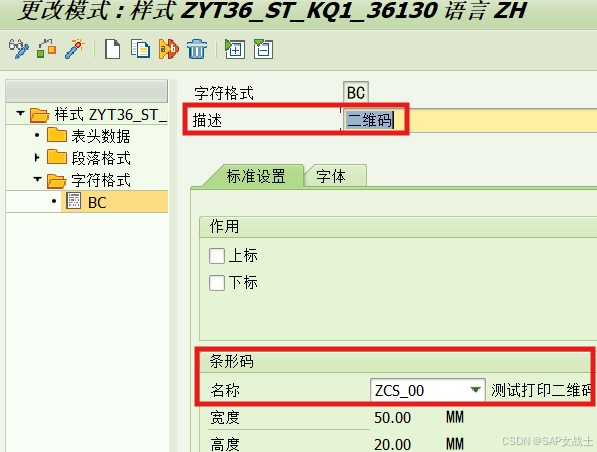

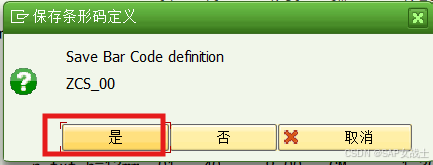

填写描述信息以及二维码名称，激活保存

再在表头创建文本

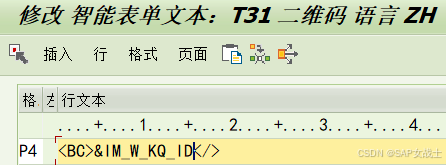

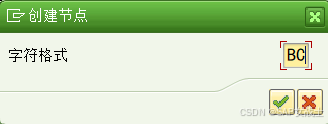

&IM_W_KQ_ID&，< BC>代表要用BC这个字符格式来显示&IM_W_KQ_ID&这串数据，BC在样式里定义成在SE73里创建的二维码显示，&IM_W_KQ_ID&是学生的ID，因为之前我们已经在表格接口中定义了传入的参数IM_W_KQ_ID（把学生的信息传到了结构体里）

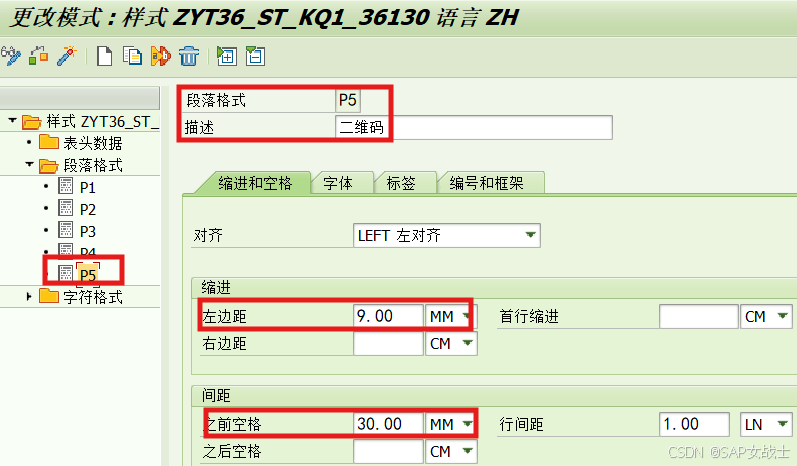

为二维码创建一个新的段落格式，首先双击样式

年龄：

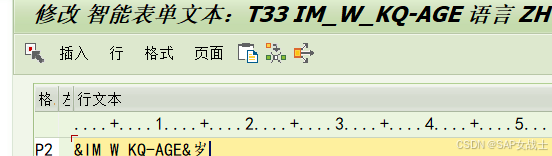

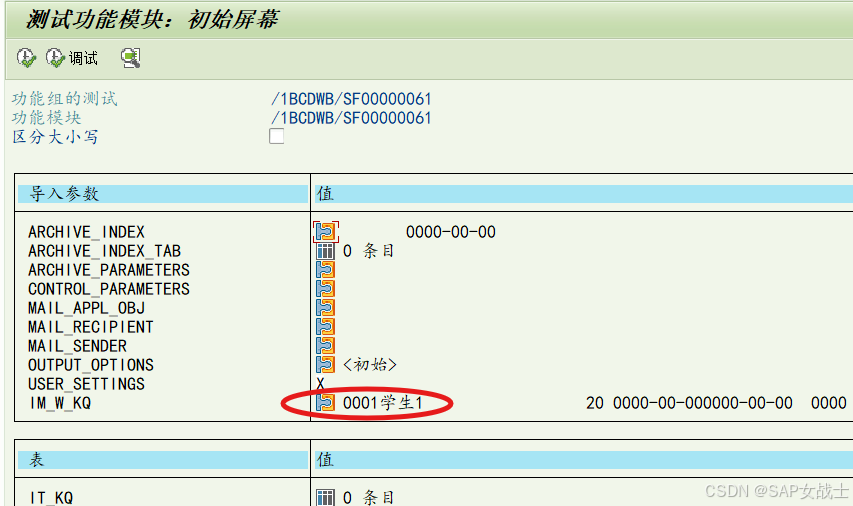

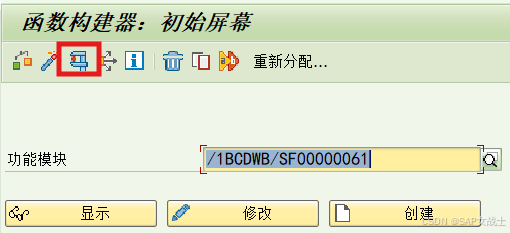

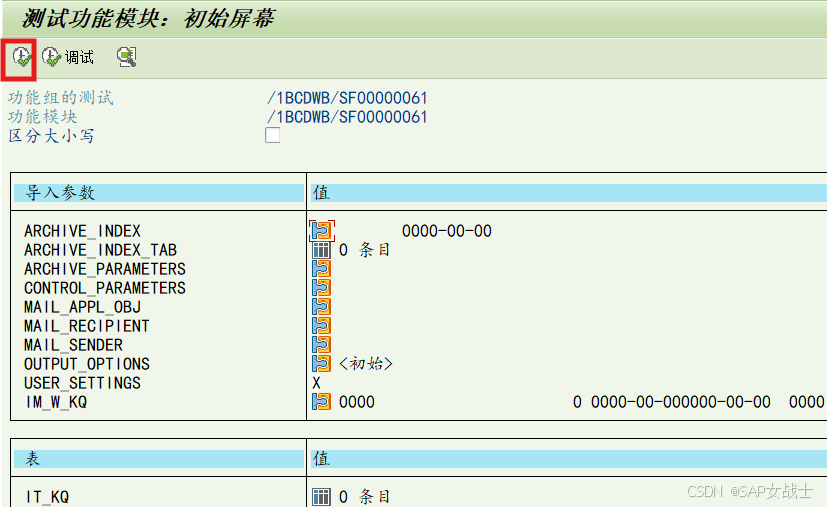

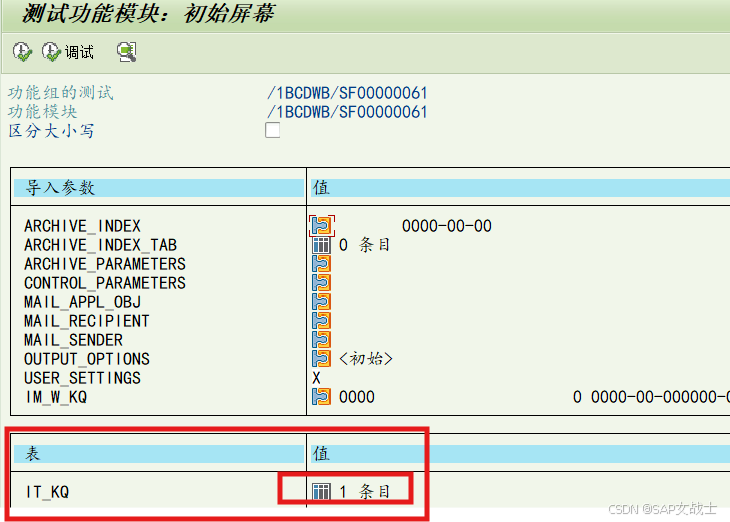

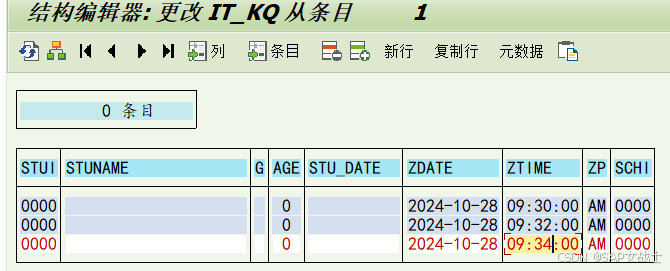

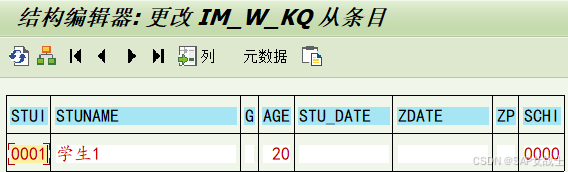

执行，功能模块中有定义的传入参数和表，点击圆圈，给定学号、姓名、年龄


编辑完后，点击返回，这时候就可以看到已经保存了刚输入的学生信息

再执行，就可以看到表单中显示的年龄

15、再创建新窗口，显示表格，并维护新表格的边距、宽度、高度

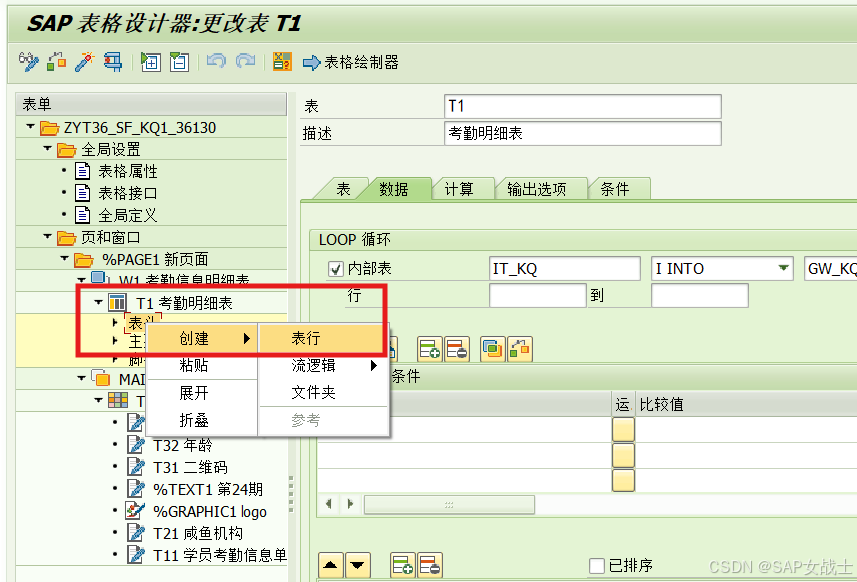

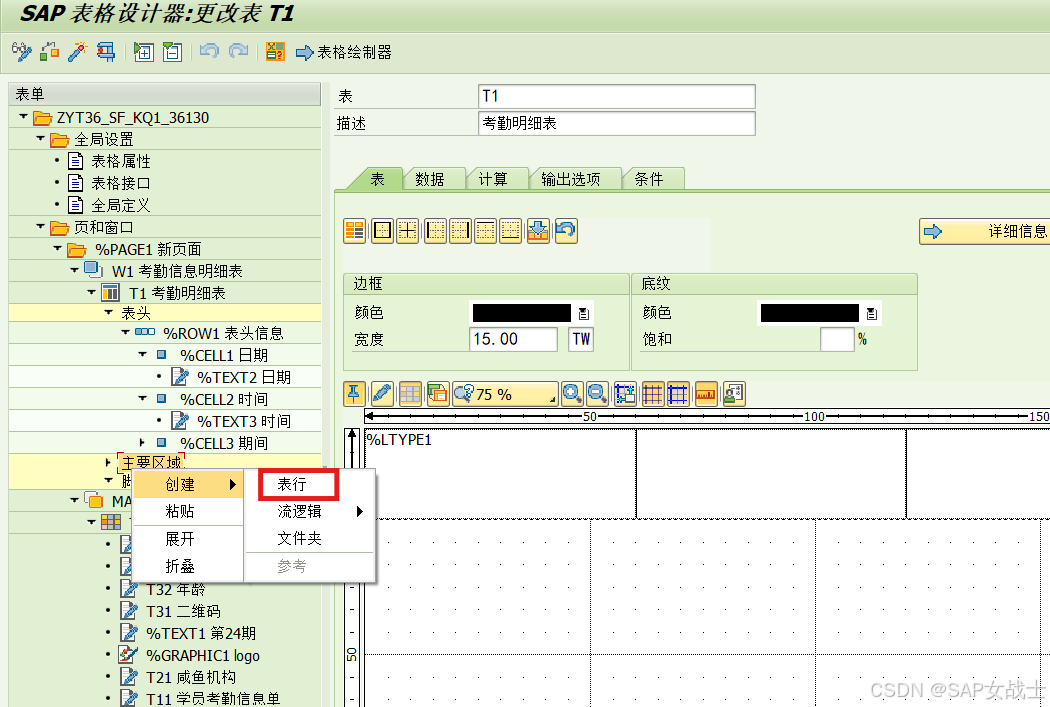

16、新窗口右键创建表

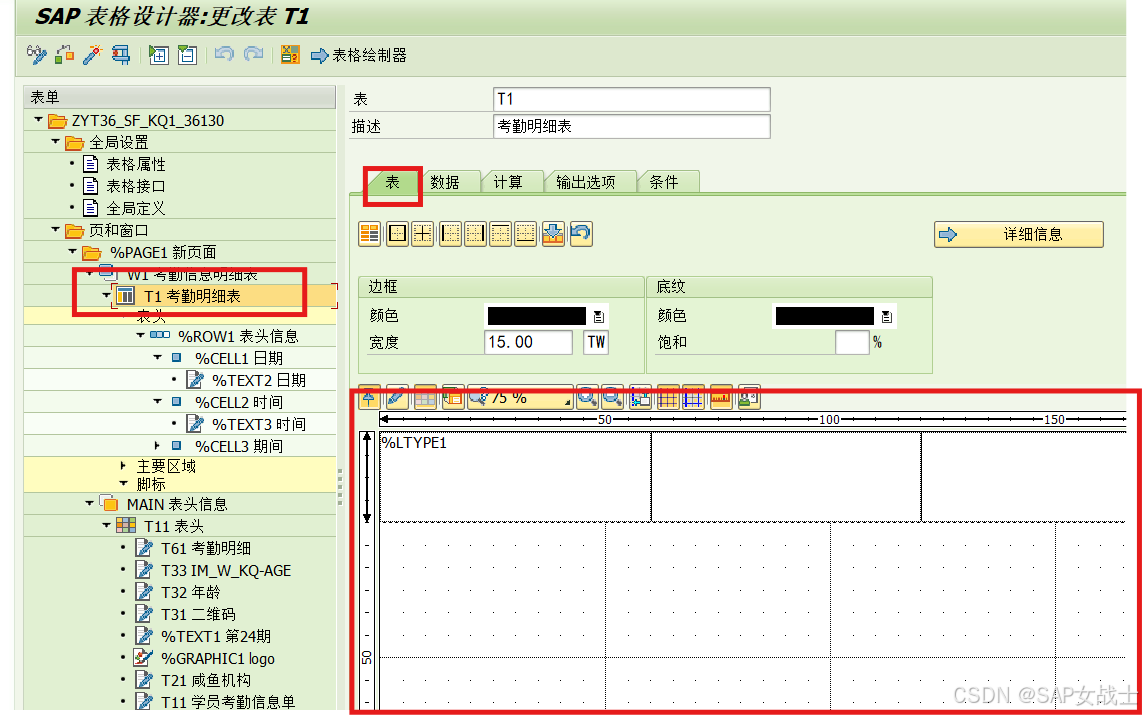

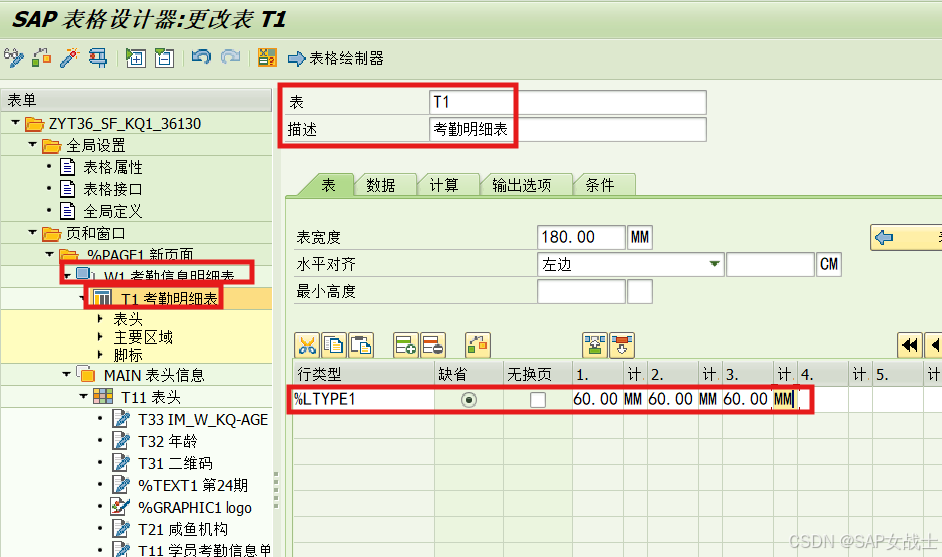

%LTYPE1,每一行有几列，如下图，让表格每一行有3列

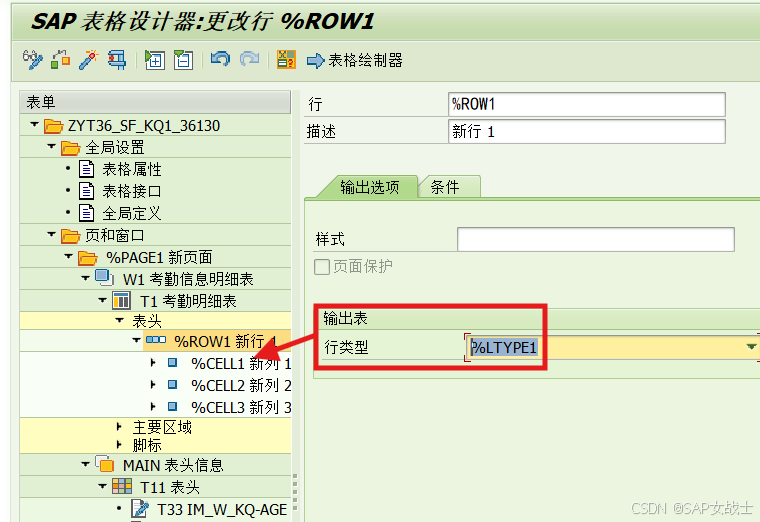

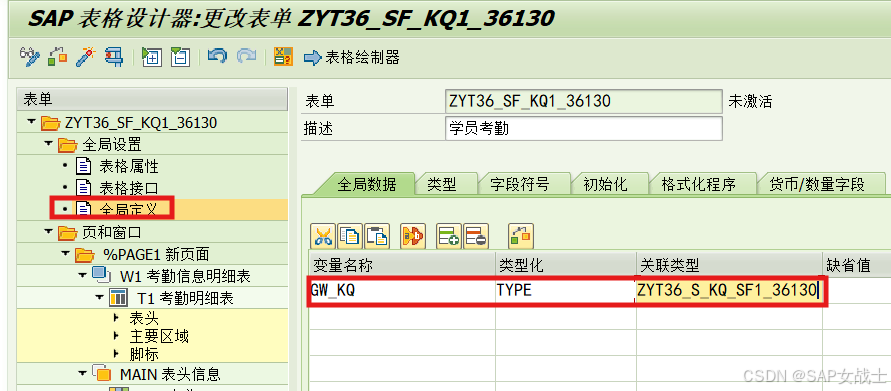

全局定义一个变量GW_KQ，处理每一行的数据，定义一个全局的structure,关联的类型是之前定义的结构体

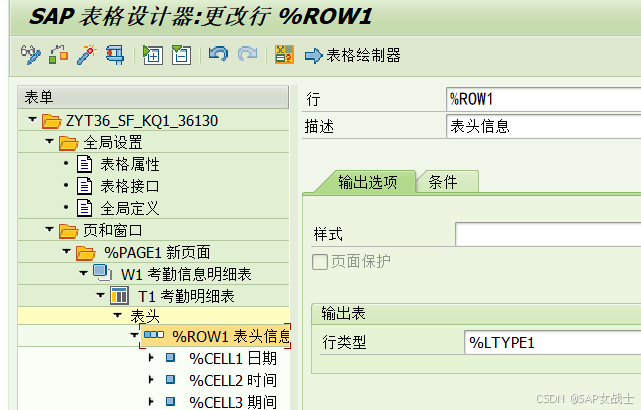

右键表头-》创建-》表行

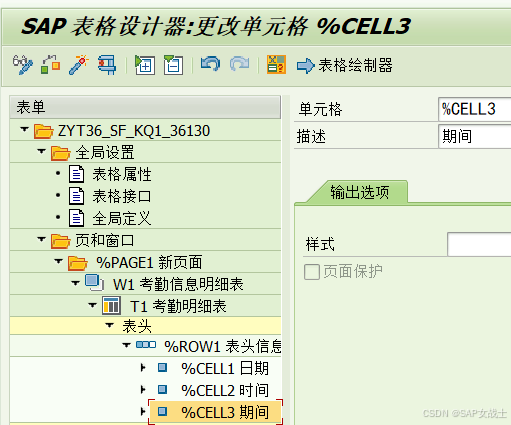

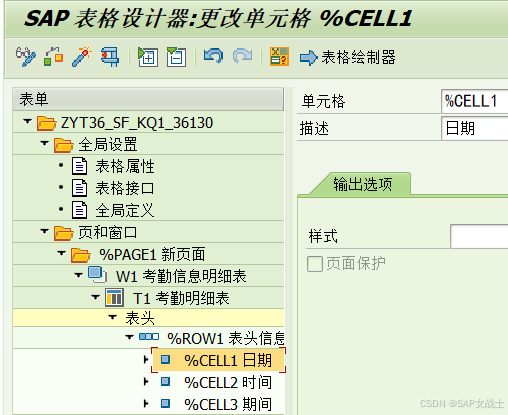

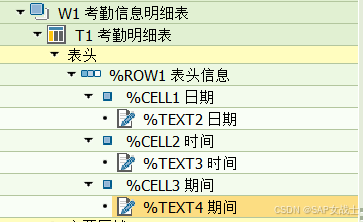

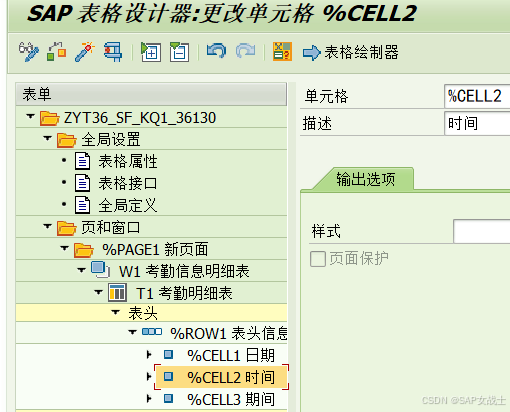

修改每一列的描述信息




再对每一列创建文本，

同样的，为该行加边框

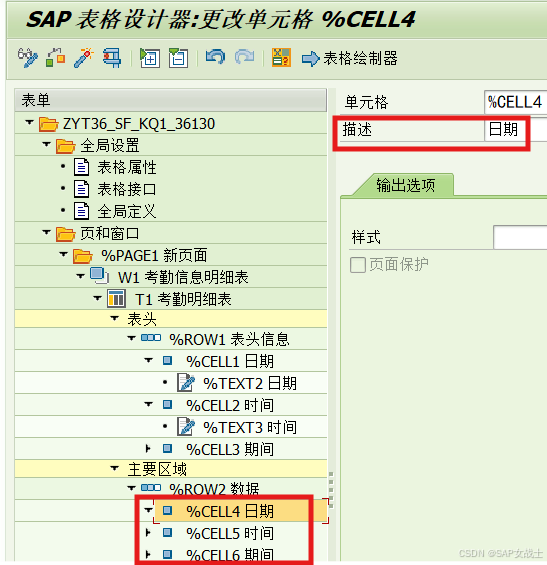

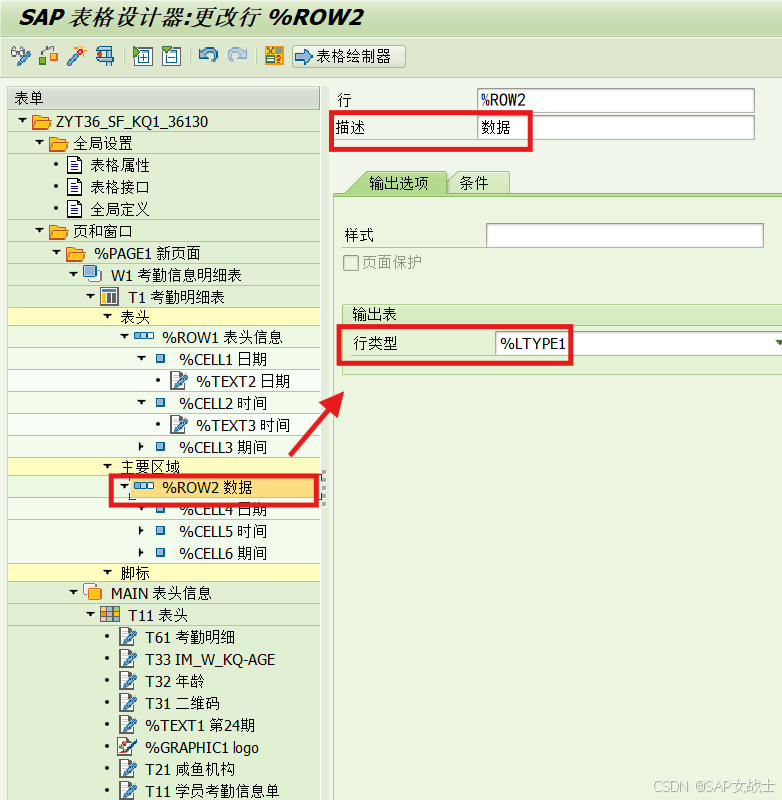

在“主要区域“填充表格信息



为每个数据创建文本使其能填充信息

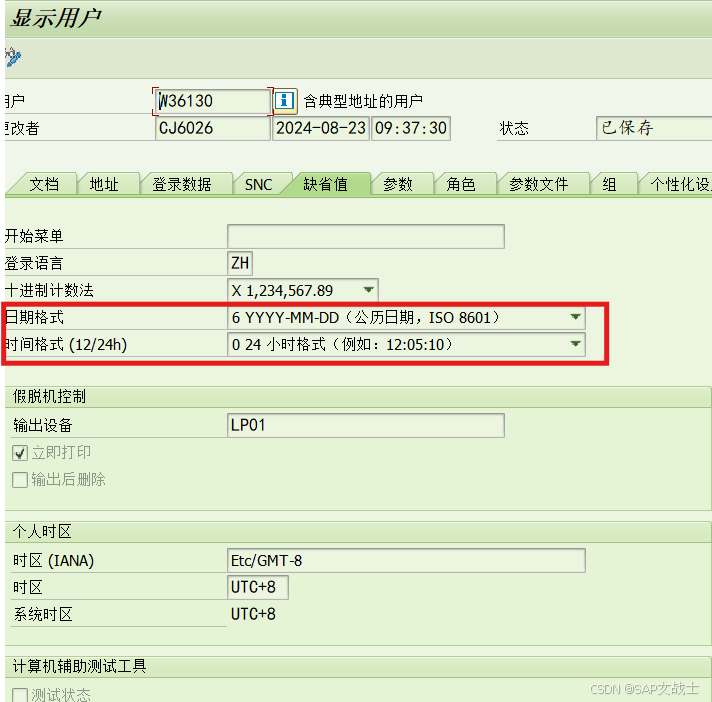

可以在TCODE ：SU01中看缺省值，以此来填日期

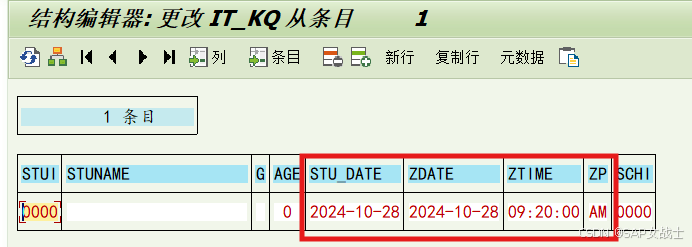

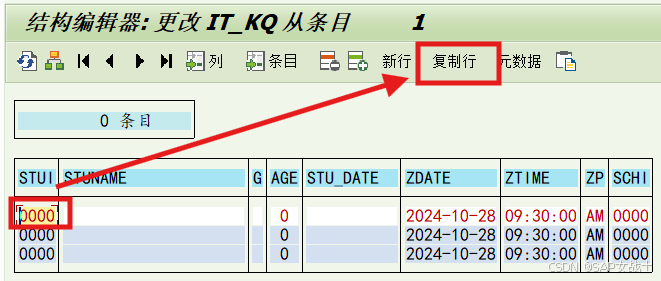

选中第一行，点击复制行，就有了多条数据，然后再根据自己的需要一条条改变数据



最后再创建一个窗口，同上面创建第二个窗口方法一样

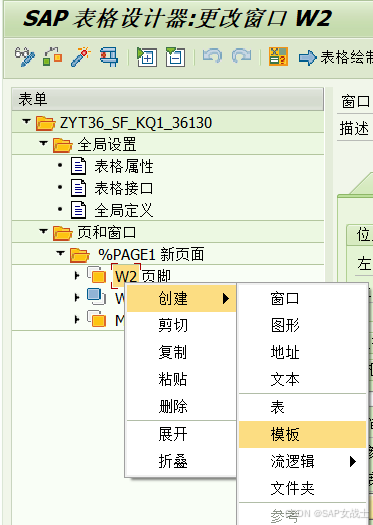

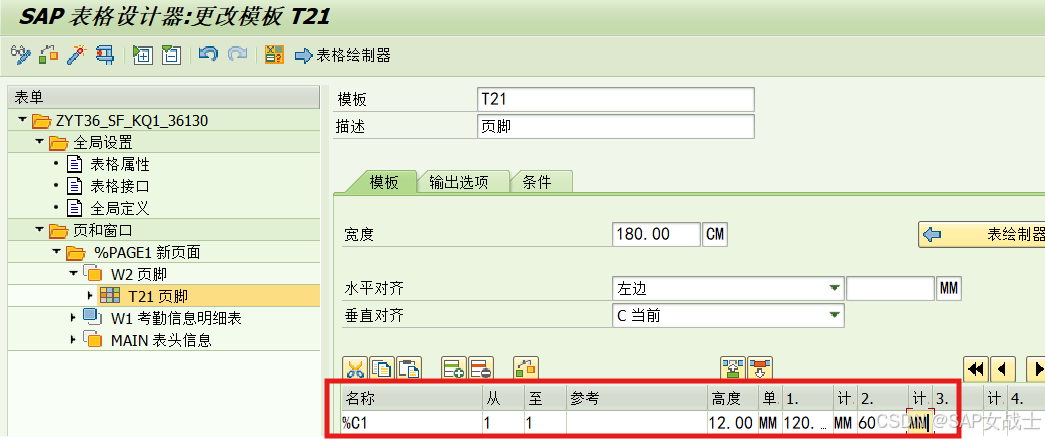

在窗口右键创建模板







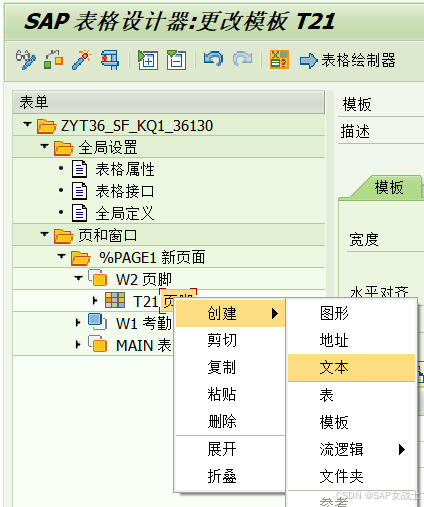

点击下一页，可到第二页

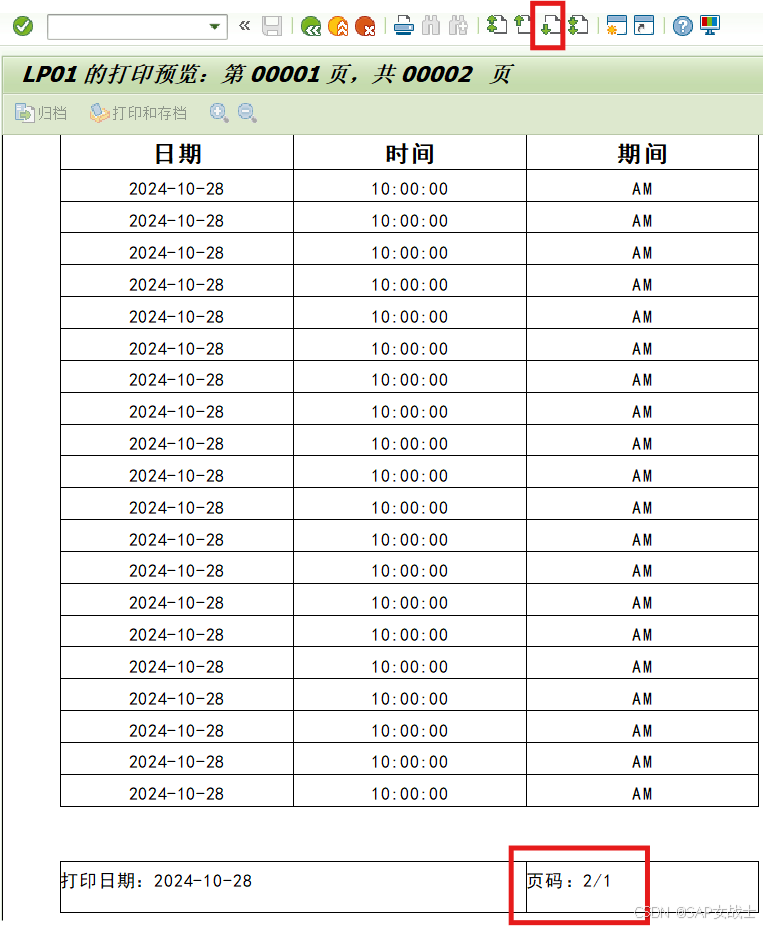

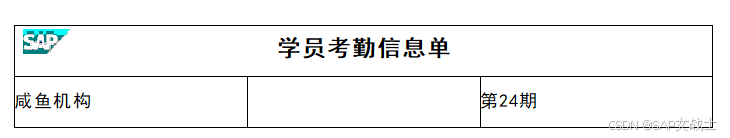

完整的，补充了姓名、性别、出生日期，显示如下

---

总结

• 全局设置—定义表单接口
  • 传入参数–准备工作：定义结构体
  • 表–准备工作：SE11定义了一个表类型
• 页和窗口–定义表单样式
  • 一个页有多个窗口，但是只有一个主窗口
  • 定义普通窗口
    • 定义窗口大小、位置（左边距、上边距）
    • 给窗口增加模板：在详细信息中操作规定一共有几行，每一行有多少列
    • 给模板添加文本：指定文本显示的行和列，指定文本的内容（字符串、根据传入参数进行显示&IM_W_KQ-NAME&)
    • 上传图片 TCODE:SE78
    • 定二维码 TCODE:SE73
  • 定义窗口显示表
    • 定义窗口大小

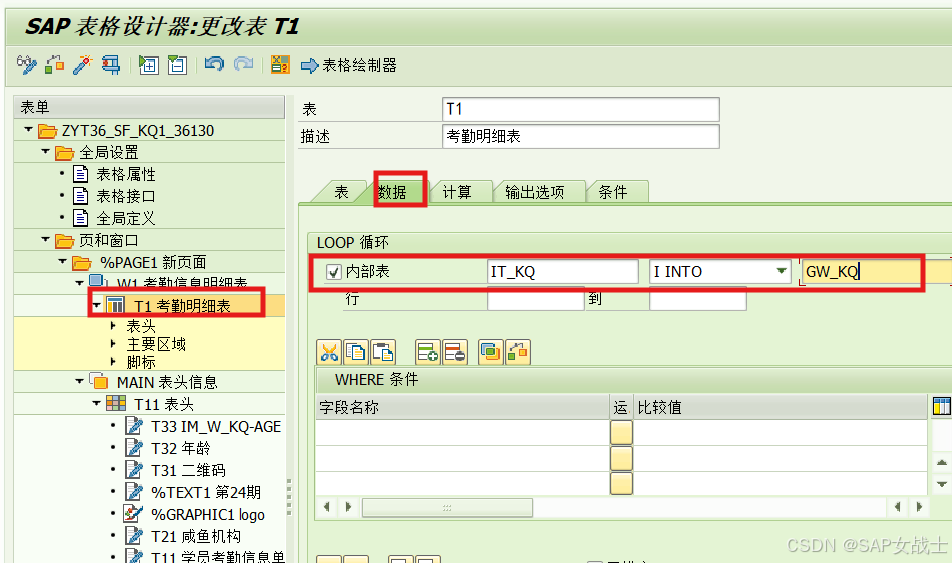

    • 给窗口增加表：表–在详细信息里定义每一行有几列；数据–把接口中的表，loop赋值到一个全局变量中
    • 表头–增加一个表行：选择行类型；给每一列增加文本元素

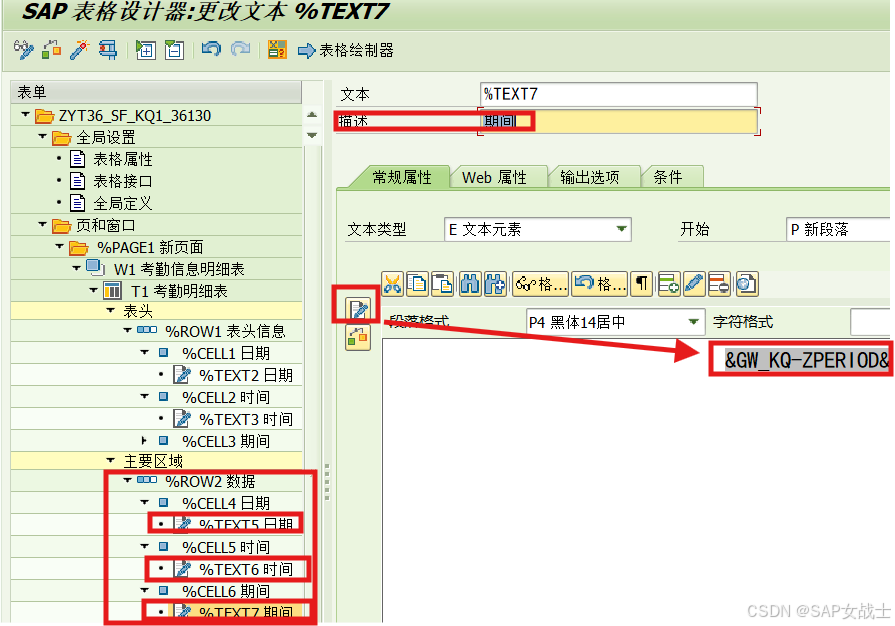

    • 主要区域–增加一个表行：选择行类型；给每一列增加文本元素–&GW_KQ-DATE…&
  • SMARTFORM中的系统变量

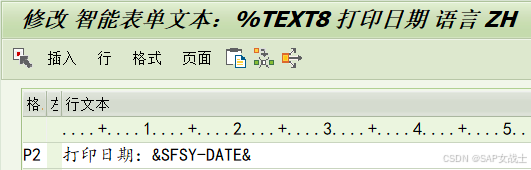

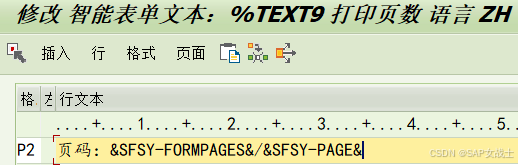

    • SFSY-FORMPAGES
    • SFSY-PAGE
    • SFSY-DATE
    • SFSY-TIME

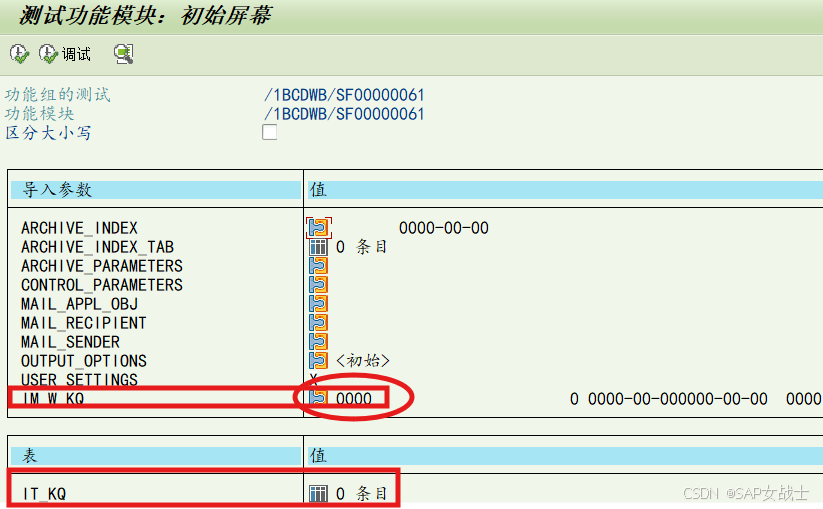

• 测试-执行-执行FUNCTION-给接口赋值-打印预览
