Cisco实验-FTP抓包及下载文件

Cisco Packet Tracer Instructor使用方法和FTP抓包

在学校学习《计算机网络》这门课程时，因为理论课程会有点枯燥，老师会布置一些实验给大家(我们就是)。但是因为硬件条件，我们不能直接使用进行实验。所以我们学校采用了思科提供的Cisco Packet Tracer Instructor这款仿真软件，因此为了帮助跟我一样第一次拿到这个软件进行实验发懵的人，所以写下了这篇博文。

软件界面功能介绍

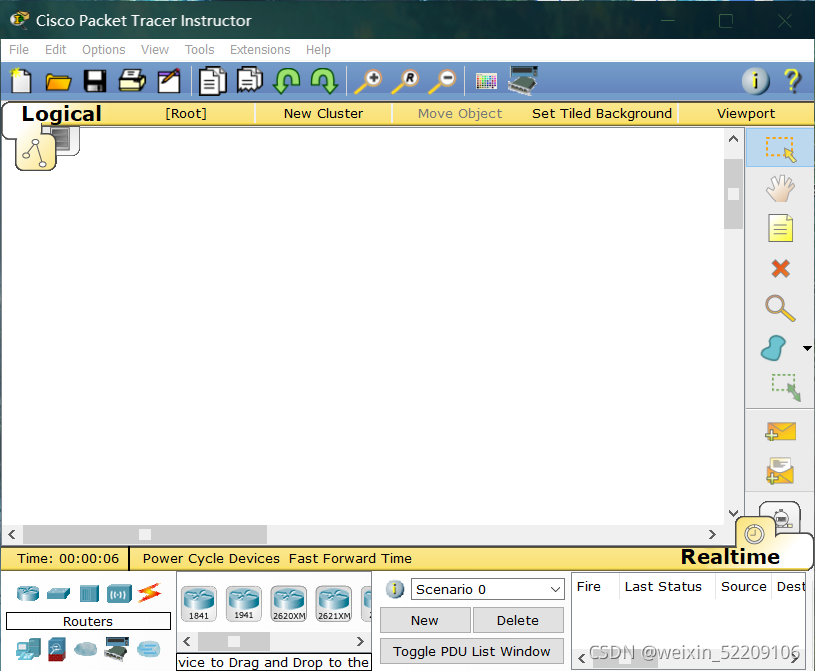

打开软件你会进入下面这个主界面。

最上面的导览框大家通过图标是可以看出来是干嘛的，就不加以赘述。主要讲下面这一栏和右边这一栏的主要功能。

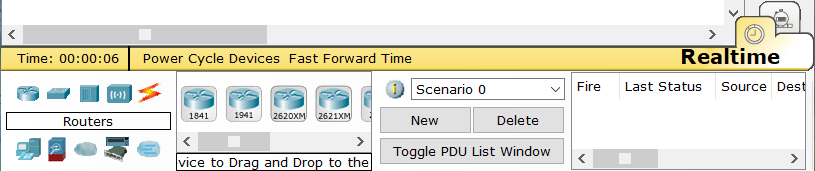

从第一排开始这些分别是：**路由器、交换机、集线器、无线设备、链路、 **
第二排则是：终端设备、防火墙、WAN仿真、定制设备、多用户连接器

在选择设备的右边的导览框里是可选设备的型号选择，在这个导览框里可以选择不同型号的设备进行下实验。

备注：服务器和客户端都在终端设备里

在右侧竖着的导航栏：选定|拖动设备、移动画布、放置书签、删除、插入、调整形状大小、添加简单协议数据单元、添加复杂协议数据单元

实时模式：可以操作

模拟模式：显示过程

现在介绍一些设备里的选项配置：

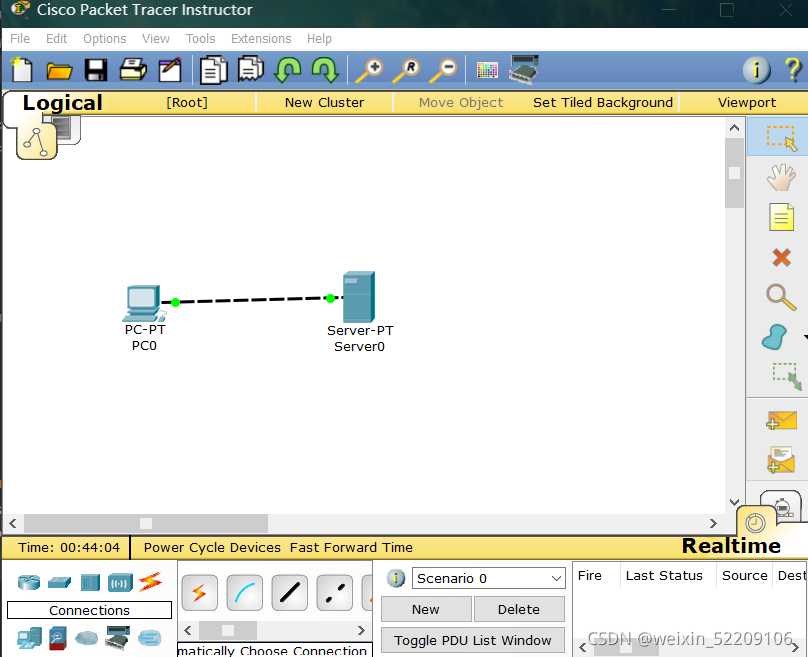

当我们选择一个客户端和一个服务端，并且使用链路讲这两个连接起来后。

我们可以点击客户端，会出现下面这个界面：

在最上面的导览栏里分别是：

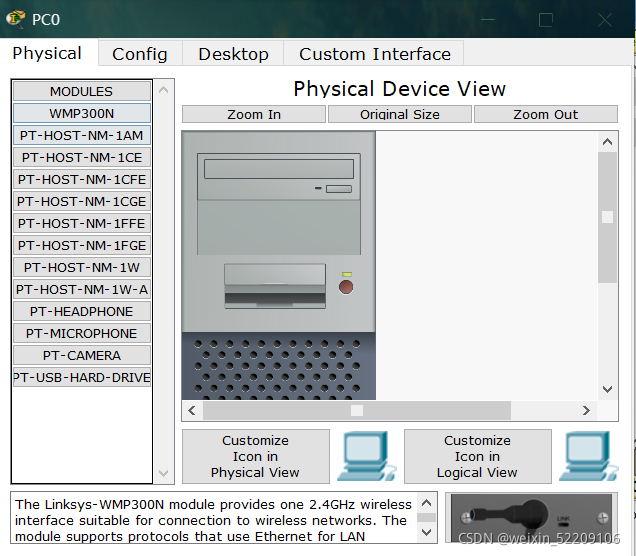

Physical：在这里面我们可以选择不同型号的电脑类型

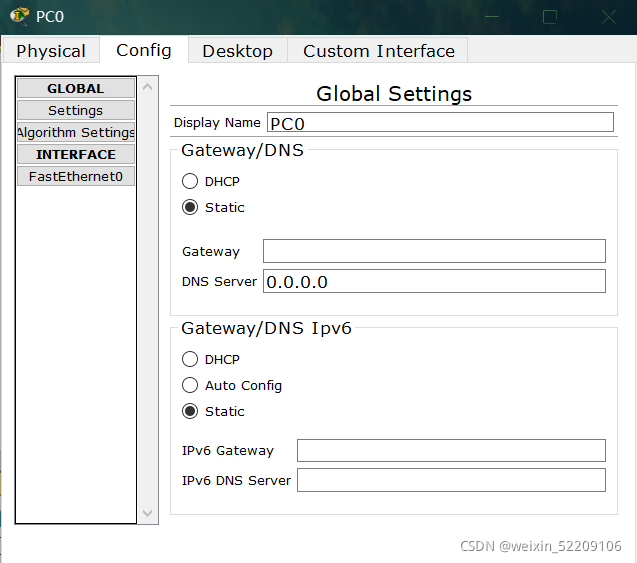

Config:设备配置

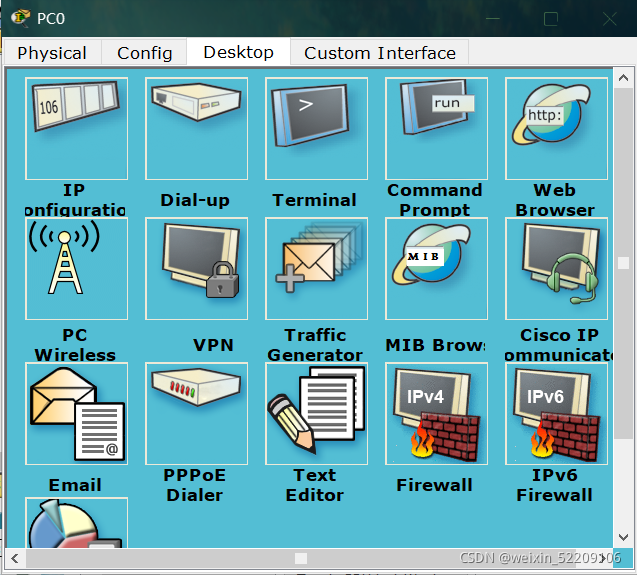

Desktop:包括IP，VAN，cmd，浏览器常用的设置

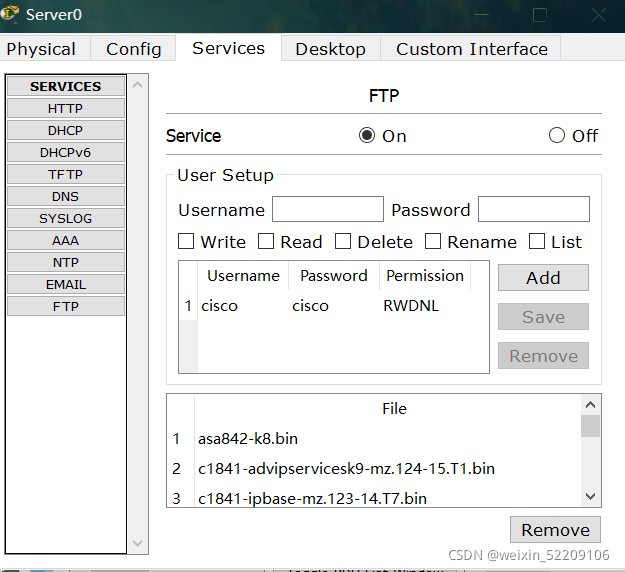

点击服务器出现的界面是会多出一个新的选项services：在这里面可以选择将服务器做成什么类型的服务器，比如说ftp、HTTP等。

ftp抓包实验

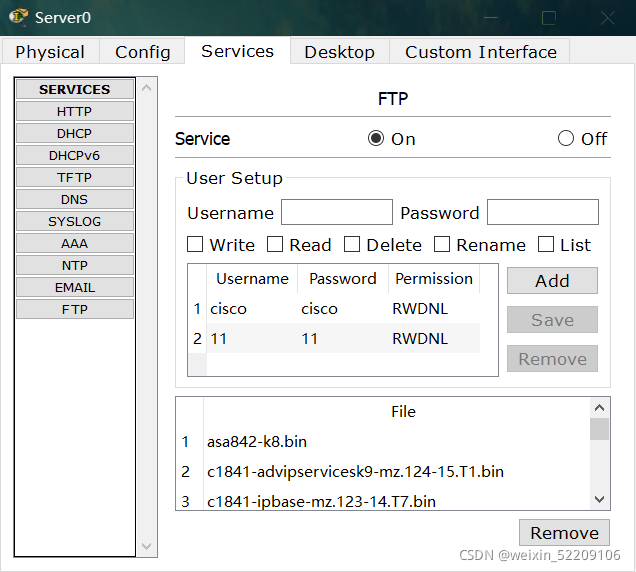

我们现在服务器和客户端里设置IP地址，然后将服务器设置为FTP服务器，在添加用户名和密码，但是注意的是要将下面的五个选项都要打勾才能添加进去

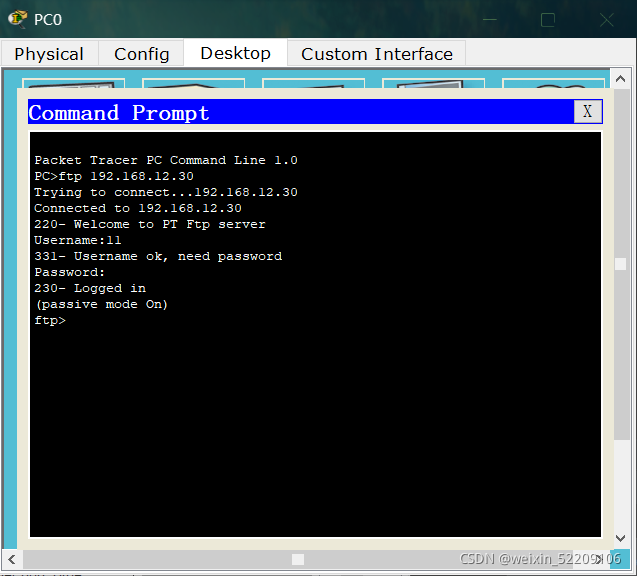

然后打开客户端的cmd，使用(ftp IP地址)进入ftp指令界面

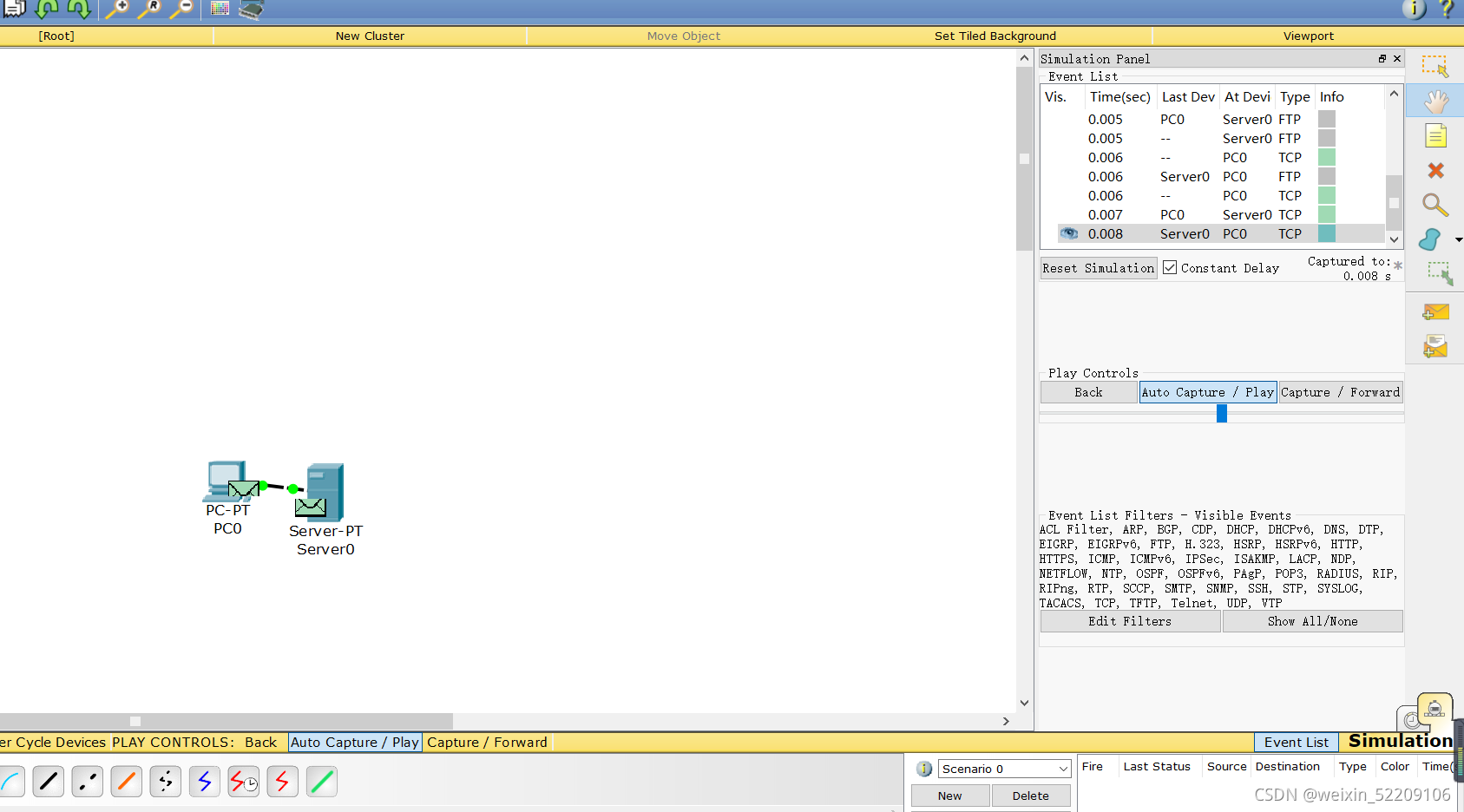

打开模拟模式，点击Auto Capture ，这时候我们可以看见包在传输了，此时我们就可以开始抓带有FTP的包了。在右上角上面如果标有FTP的标识，则代表这个包是FTP的，错过了的话，可以点击Back回到你想抓取的包。

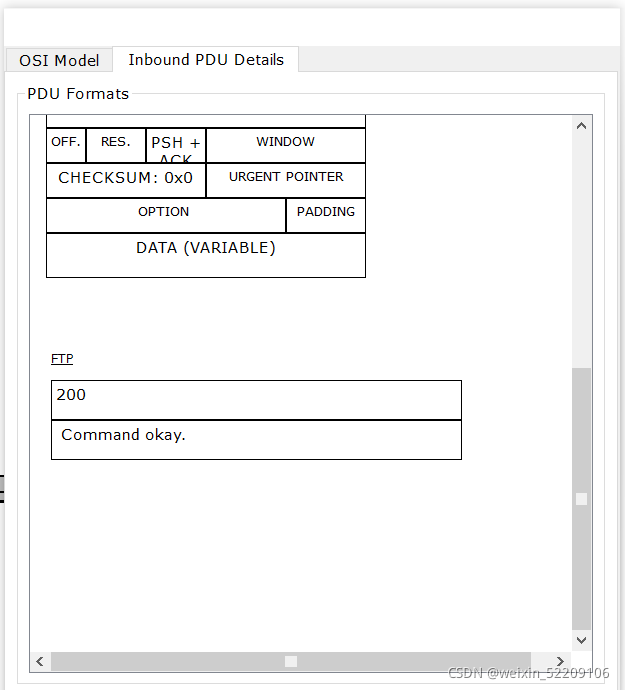

当我们抓到FTP的包时，会出现下面的界面。第一排是FTP的响应码，200对应的是成功

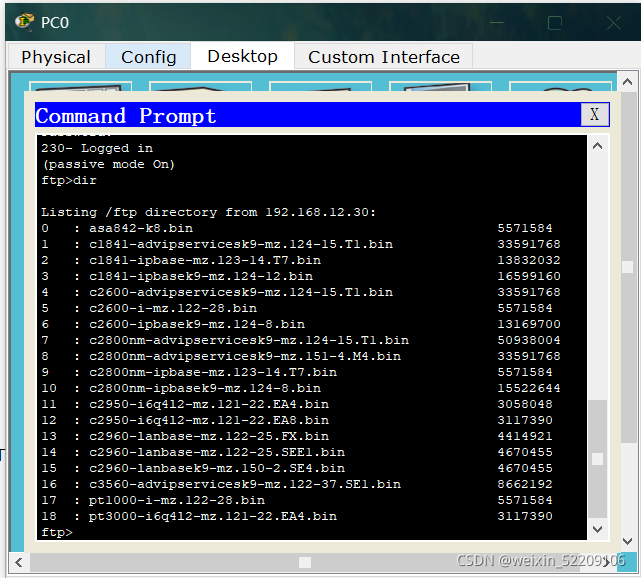

这就完成了ftp的抓包。接下来我们尝试一下从ftp服务器上下载文件，我们进入ftp模式后，输入dir命令可以查看服务器上所有的文件

然后再输入get 文件名就可以下载文件了，下载成功后是这个下面这个界面。
这就是我学到的地方了，希望对大家有所帮助。第一次写博文，可能有点地方语音不通顺，或者有错误，希望大家可以指正出来谢谢大家。
