原理图画完,咱们就可以开始搞 PCB 了,首先一个问题就是 PCB 做成多大的,这个过程中我找到了一个铝合金型材,准备用这个来做外壳,后来板子的尺寸就定在了 115mm x 100mm。

物联网开发板设计笔记 (3/7)__PCB 设计

移远CAT1模组EC200版布局图

然后开始布局,电源从右上角进来,按键也在上面,左上角是天线,左下角是扩展区,右下角就是屏幕和传感器这些了。

物联网开发板设计笔记 (3/7)__PCB 设计

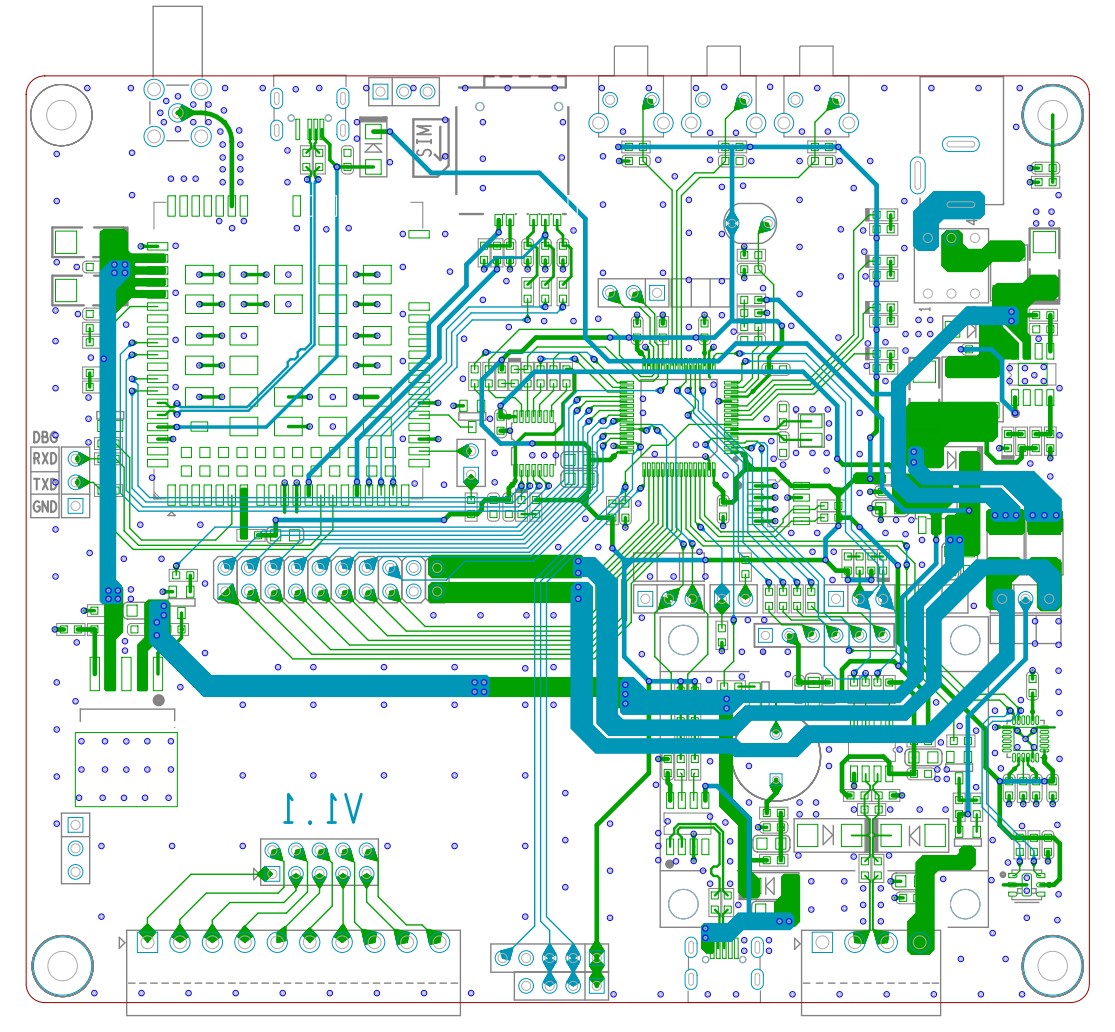

移远CAT1模组EC200版布线图

物联网开发板设计笔记 (3/7)__PCB 设计

仿真图

物联网开发板设计笔记 (3/7)__PCB 设计

底视图,各个接口标识清晰

电路不算复杂,所以用两层板就够了,布线以后是这样子的。

物联网开发板设计笔记 (3/7)__PCB 设计

wifi的布局图

WIFI 版的布局图,和 4G 差不多的。

物联网开发板设计笔记 (3/7)__PCB 设计

wifi布线图

WIFI 版的布线图。

这样 2 个板子的 PCB 就好了,发工厂打样回来试试看。



*********************************************************************************************

需要板子的朋友可以私信我吧,谢谢

另外西瓜视频主页有视频教程的,可以参考一下

物联网开发板设计笔记 (3/7)__PCB 设计



这里先挑了2个有代表性的视频

1、20块同时测试效果

2、三款物联网开发板硬件介绍(4G、WIFI、NB)

3、配套视频教程
