物联网开发板设计笔记 (2/7)__ 硬件原理图设计

原理图就是按照前面的思路，把各个主要模块搭配组合起来。电路图是提供下载的，这里就把其中几个关键地方说明一下。

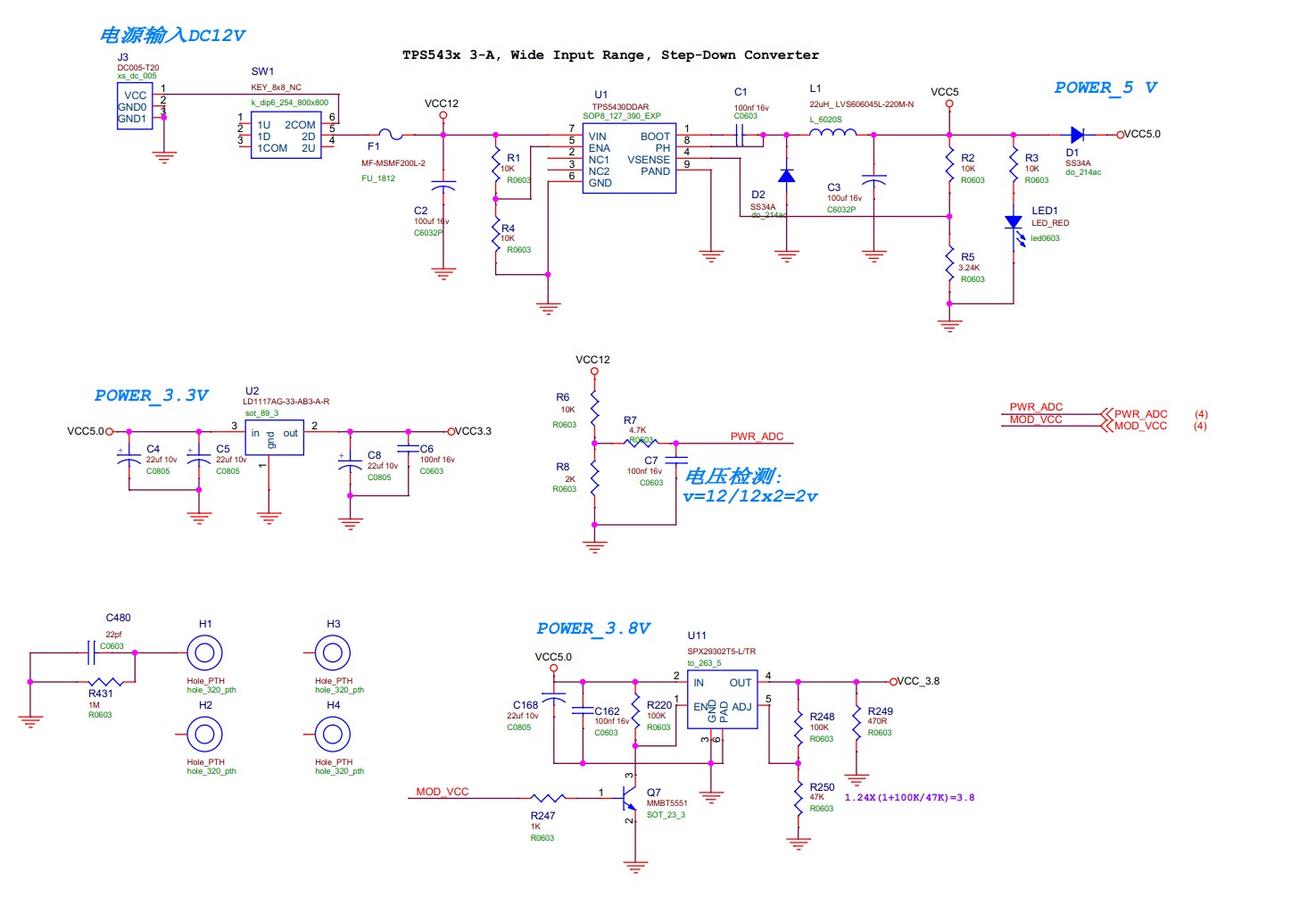

电源部分，12V转5V、3.8V、3.3V

电源采用 TPS5430 做的 DCDC，这个比较成熟了，然后从 5V 用 LDO 降压出 3.3V 给处理、传感器、控制器供电供电。

处理器

处理器核心电路这部分就是包括了单片机、晶振、下载口、4 个 LED 指示灯。

4G模组相关

4G 模组这部分就是按照模组硬件手册要求，提供 3.8V 供电，其他的引脚对应着接上即可，包括 SIM 卡，天线，串口等等。
单片机 IO 口电压是 3.3V 的，模组 IO 口是 1.8V 的，所以得加上一个电平转换芯片。考虑到大家手机现在多数是 nano 卡，SIM 卡座也采用 nano 型的，做开发的时候不用去专门办卡就可以开搞。
