硅的能带和态密度计算

硅的能带和态密度计算

根据VASP官方网站给的例子，计算立方金刚石型硅的能带和态密度
官方网站：https://www.vasp.at/tutorials/latest/bulk/part2/

b站视频：挑战第一个VASP计算：硅的能带和态密度【凝聚态计算入门】
学习笔记，在此记录

主要步骤：

1、获取到硅的结构信息（POSCAR）

2、进行结构弛豫，找出最佳晶格常数

3、使用含有最佳晶格常数的POSCAR进行自洽计算（静态计算），使用vaspkit生成态密度文件，使用originpro绘图

4、使用第一步或第二步生成的电荷密度文件和含有最佳晶格常数的POSCAR，修改KPOINTS为高对称点路径，再重新静态计算一遍，求得的本征值就是能带。使用vaspkit生成能带文件，使用originpro绘图

一、结构弛豫

1.1、官网解读

给出不同的晶格常数分别计算，找出使结构弛豫后能量最低的晶格常数

官网建议寻找最佳晶格常数的范围是【5.3，5.5】，步进为0.01，使用Python脚本进行了计算

1.1.1、输入文件

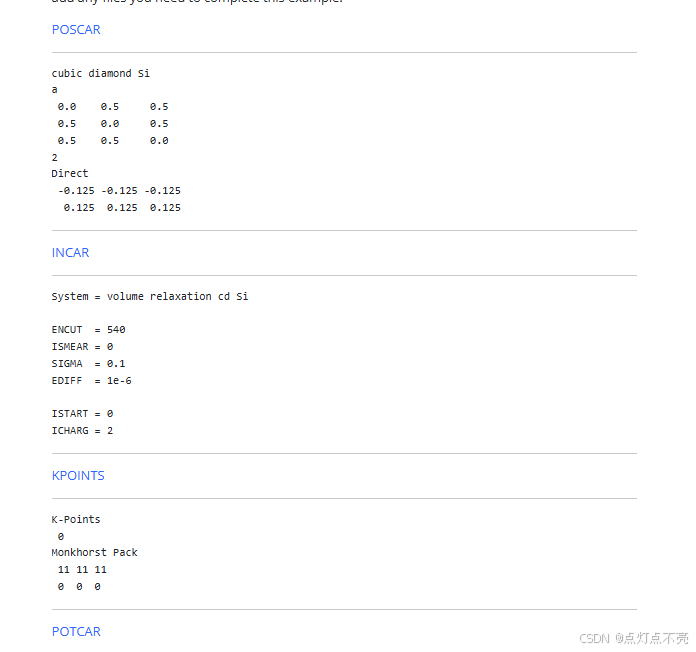

官网给出的输入文件 （POTCAR是硅的赝势文件）

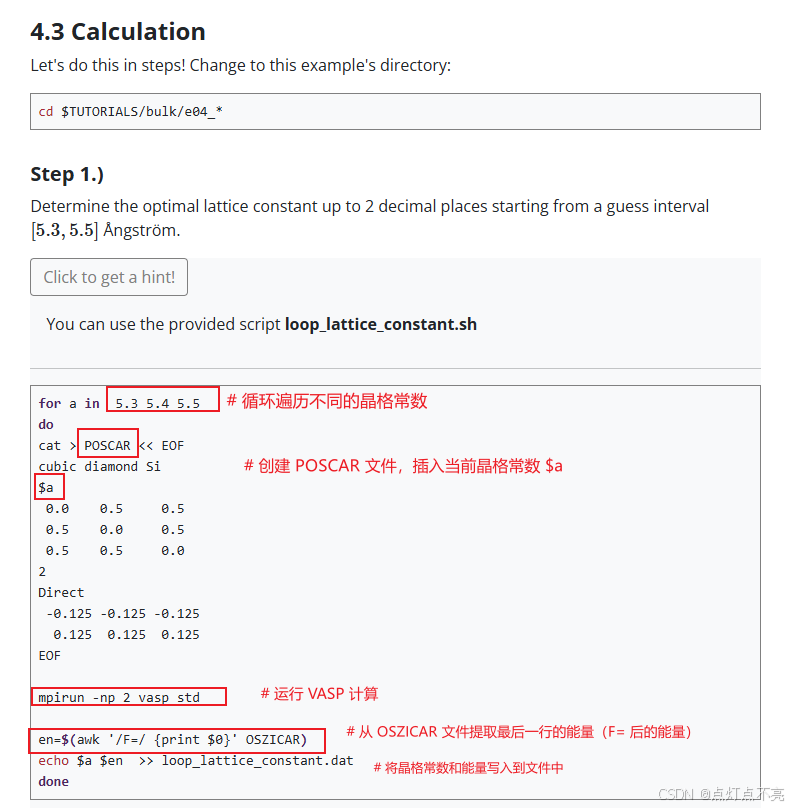

1.1.2、脚本计算

1.1.3、OSZICAR

OSZICAR 是 VASP（Vienna Ab-initio Simulation Package）中的一个输出文件，记录了自洽场计算过程中每一轮（迭代）的关键信息，主要包括总能量、能量变化、电子密度的收敛情况等。该文件的内容通常包括以下几部分：

每个迭代步骤的能量信息，通常包括：

• F=：当前的总能量。

• E0=：当前的总能量（通常与 F= 值相同）。

• dE：当前步的能量变化。

• d eps：能量变化的收敛度。

• ncg：迭代的步数。

• rms：残差误差。

• rms(c)：电子密度收敛的误差。

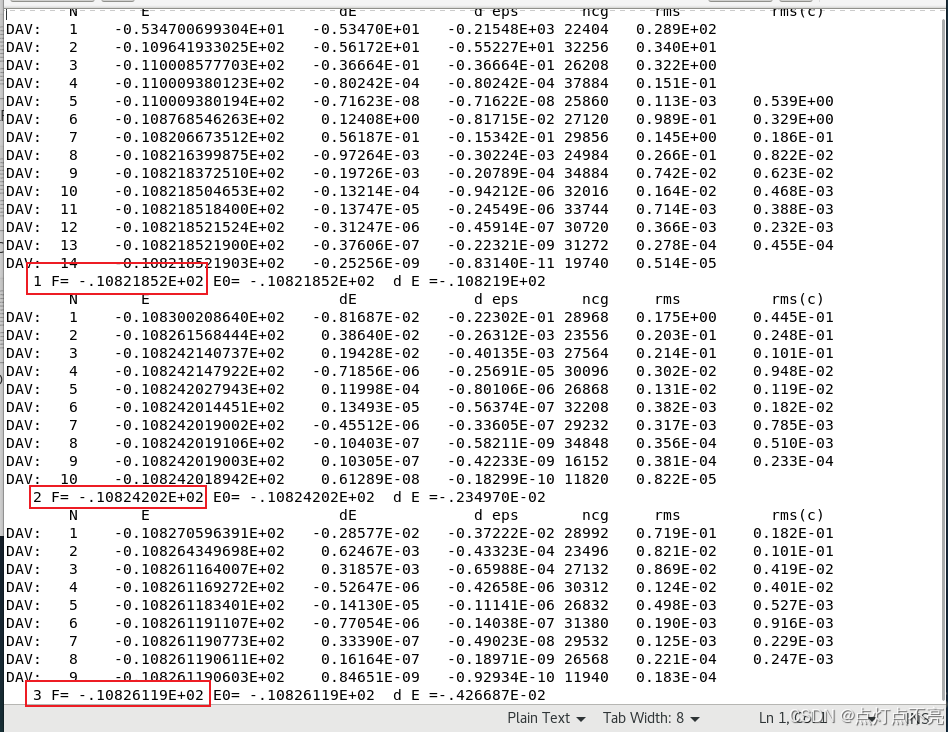

  这里展示一下OSZICAR

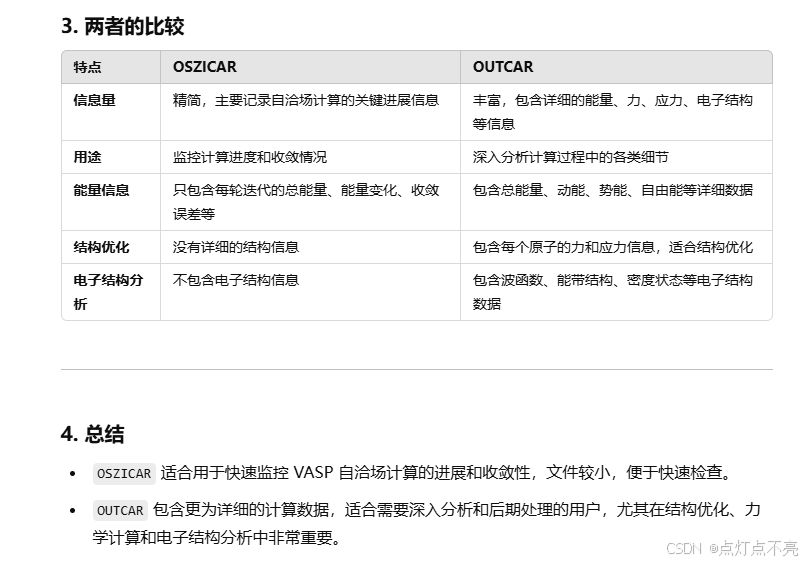

  OSZICAR和OUTCAR对比


1.1.4、作图

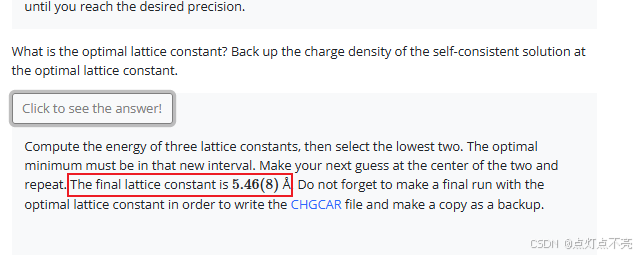

最后答案是晶格常数为 5.46(8) Å.时，结构收敛（能量最低）这里我没有进行计算，假设进行了计算，则最后的loop_lattice_constant.dat文件应该是这样：

lattice_constant      Ev
5.3 				  -10.821852
5.4				 	  -10.826202
5.5 				  -10.824119

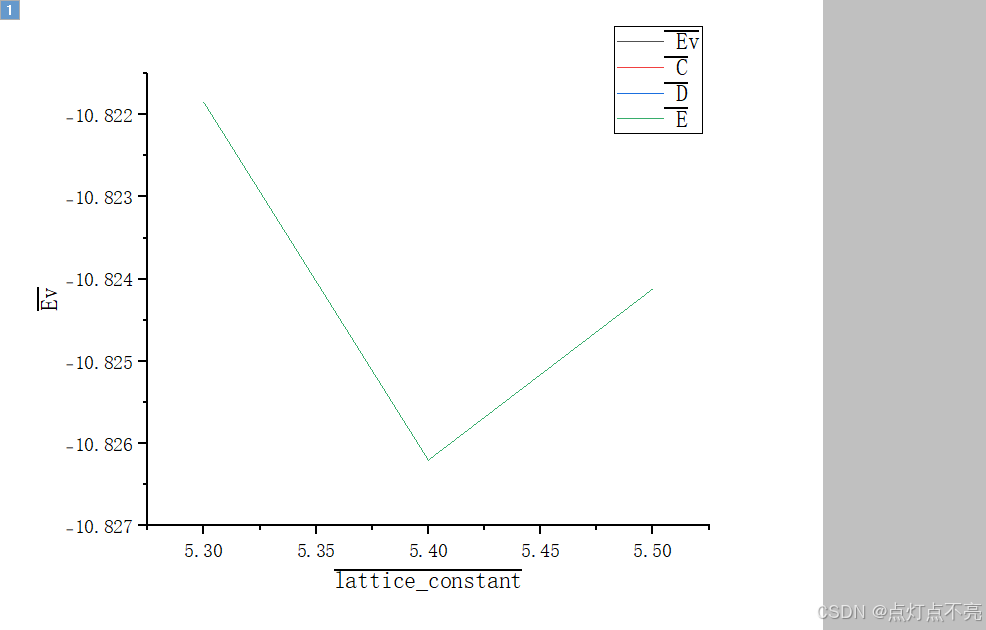

用originpro作图

1.2、自行计算

1.2.1、POSCAR

使用官方例程的POSCAR，网上搜索硅的晶格常数为5.43Å，这里直接用。

cubic diamond Si #名称
5.43#晶胞参数(晶格常数,这里假设为5.43)
 0.0    0.5     0.5#晶胞矢量a
 0.5    0.0     0.5#晶胞矢量b
 0.5    0.5     0.0#晶胞矢量c
2#原子数量
Direct
 -0.125 -0.125 -0.125 #原子坐标
  0.125  0.125  0.125

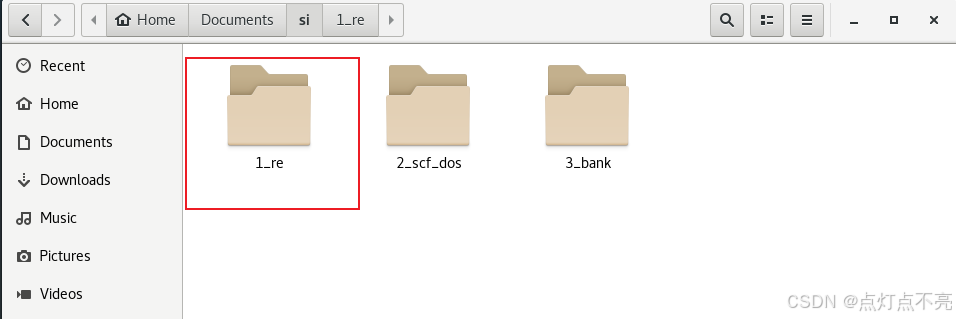

新建文件夹1_re，在1_re里新建文件POSCAR

1.2.2、INCAR

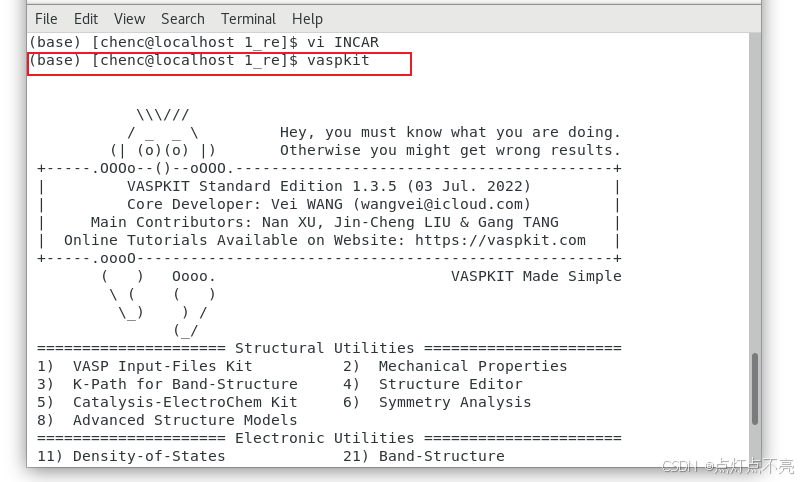

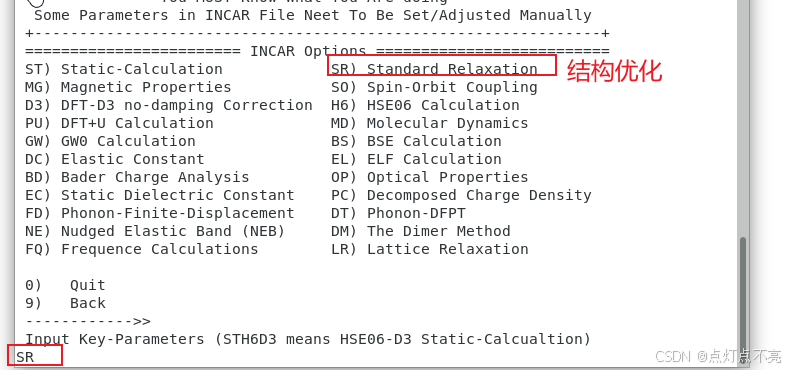

使用vaspkit生成INCAR

进入生成的INCAR

INCAR修改

主要修改ISIF参数设置值

我们的INCAR和官网的INCAR区别在于：

1、官网INCAR ISIF参数为默认的0，即不设置 ISIF 并只改变晶格常数，进行结构弛豫，能量会发生变化。但这是因为 ISIF=0 不会自动优化晶格常数，也不会优化原子位置。在这种情况下，能量的变化主要是由于外部改变了晶格常数，导致结构应力不平衡，从而引起能量的改变。

2、我们的INCAR ISIF参数设置为3，是因为POSCAR中的晶格常数5.43Å是在网上找的，不一定准确，但5.43Å一定是在最佳晶格常数附近，并且我们本次侧重点是态密度和能带，不希望在寻找最佳晶格常数消耗太多时间，所以设置ISIF为3，即同时优化晶格常数和原子位置。这样，VASP 会在结构优化过程中同时优化晶格常数（体积）和原子位置，从而找到最低能量的结构。

3、ISIF参数设置为3是有风险的，对于二维体系(2D材料、切片等)，不能用 ISIF=3，因为大量机时会被浪费在真空层优化

4、当双变量优化，可先ISIF=2（用实验参数） 优化原子坐标，然后ISIF=3优化晶胞；检查Pulay Stress

5、ISIF=3优化晶胞时出现了明显的能量振荡 或晶胞显著变形，就应该立即停下。

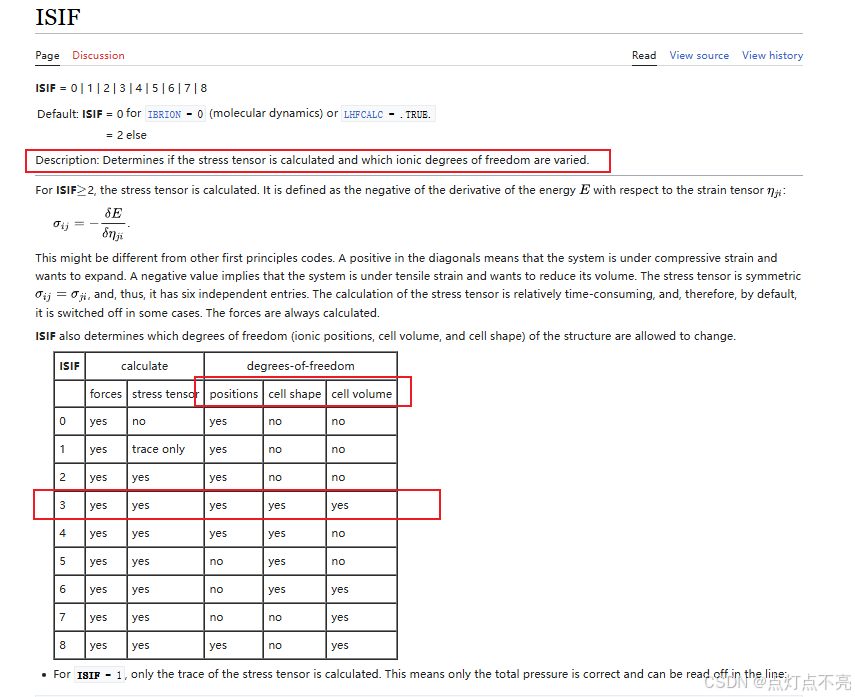

vasp手册查询ISIF参数

ISIF决定了原子的位置、形状、体积是否参与了计算

vasp手册查询网站：https://www.vasp.at/wiki/index.php/ISIF

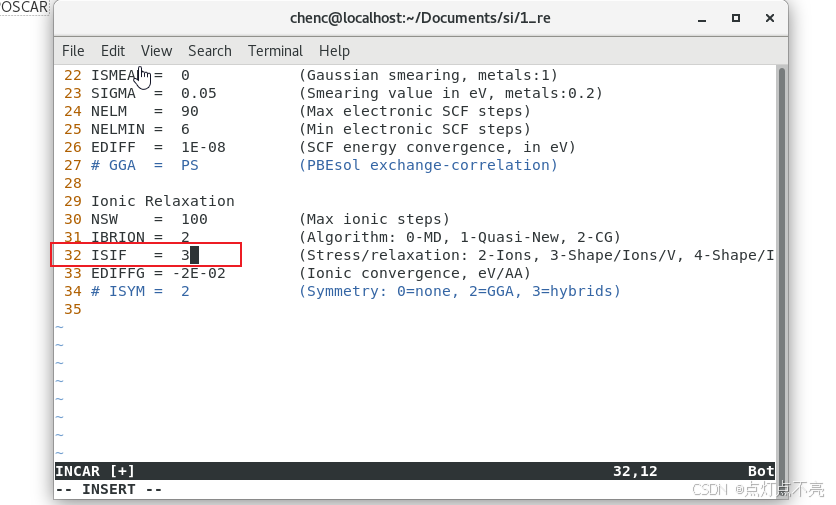

修改INCAR，ISIF设置为3

1.2.3、KPOINTS

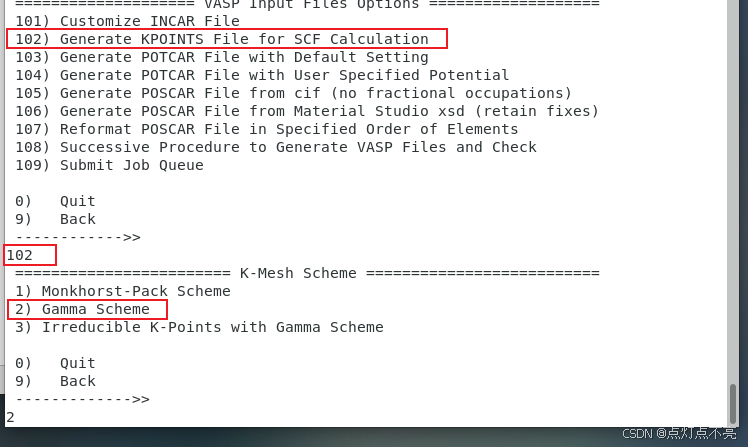

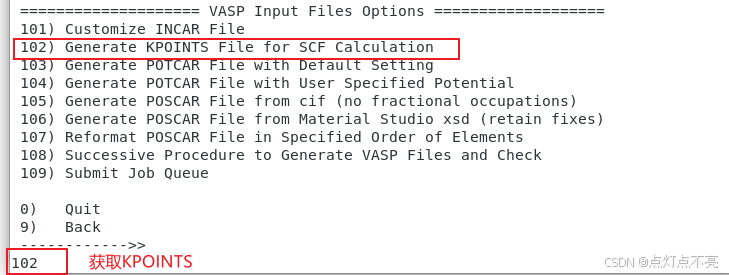

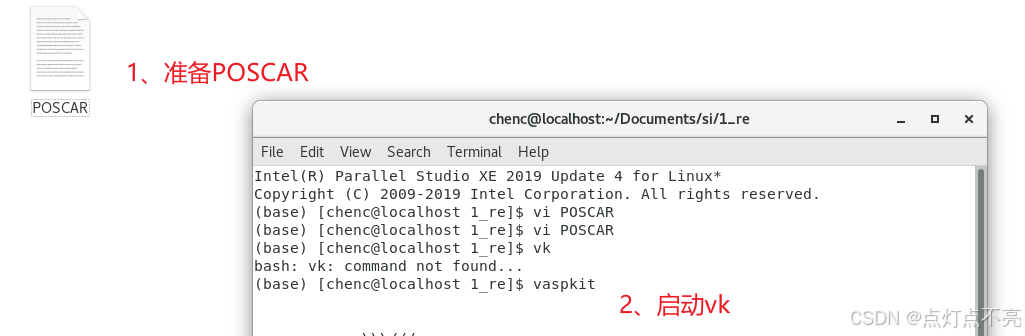

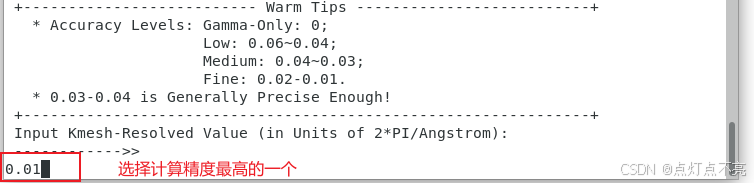

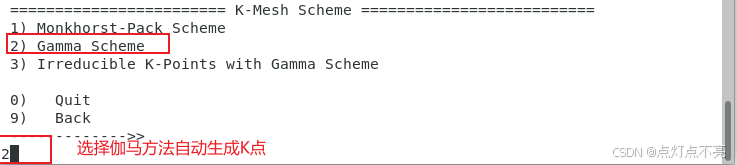

打开vaspkit，获得KPOINTS

1.2.4、POTCAR

一般情况下，如果POSCAR格式正确，在上一步使用vaspkit生成KPOINTS的同时会自动生成POTCAR

如果没有自动生成POTCAR，再次打开vaspkit，获得POTCAR

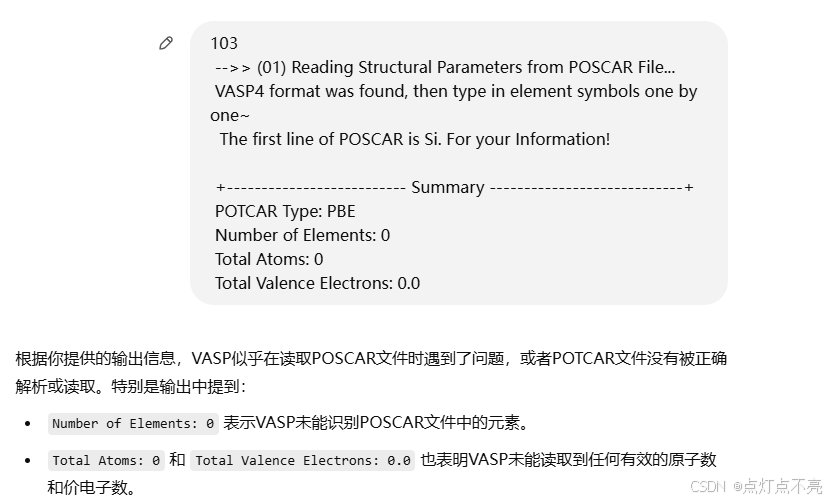

报错信息：未能识别POSCAR中的元素

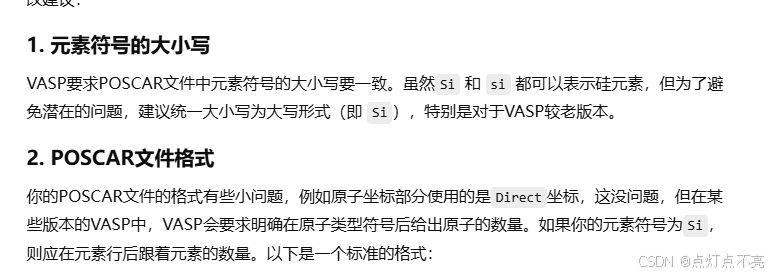

POSCAR文件格式注意：

重新修改POSCAR后，获得POTCAR。至此，四个输入文件全部准备好了

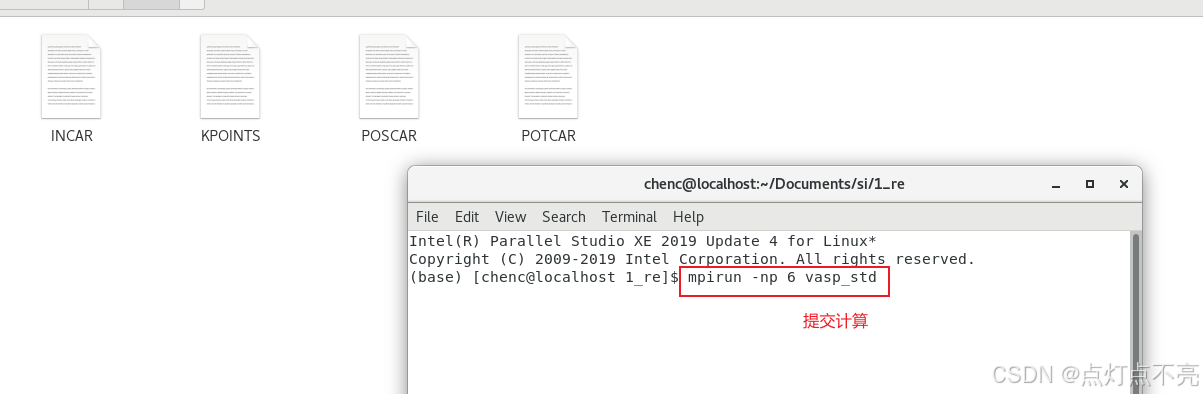

1.2.5、提交计算

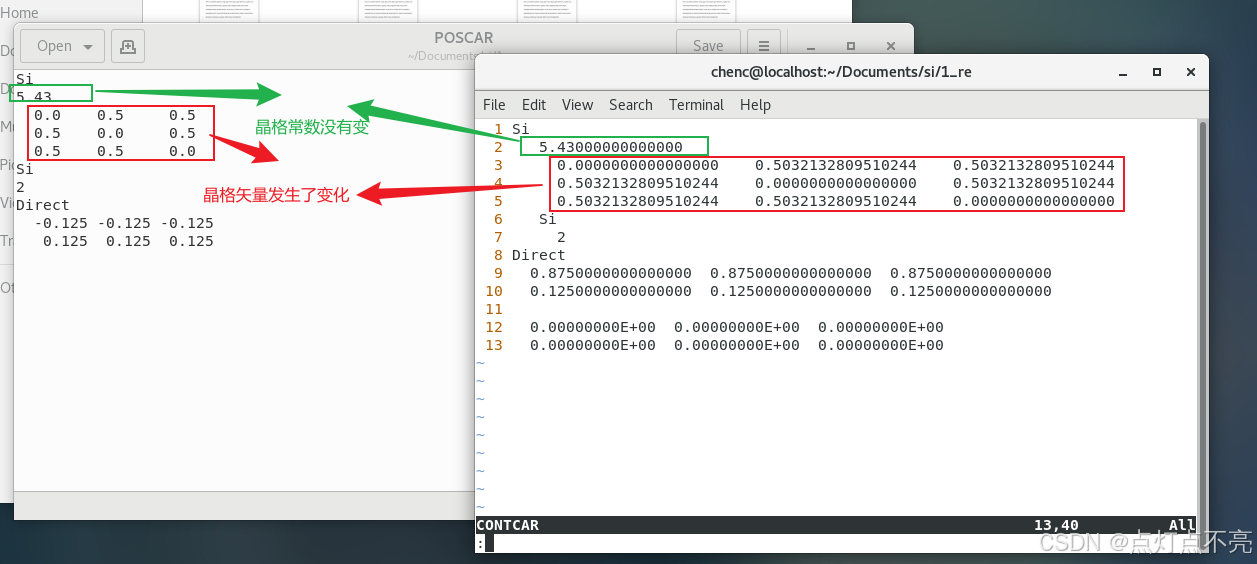

计算完成后打开CONTCAR（计算后的结构），对比计算前的结构（POSCAR）

晶格常数定义：晶格常数（Lattice Constant）是描述晶体结构的基本参数之一，指的是晶体中单位格点之间的距离。它定义了晶体的几何形状和周期性，是晶体学中非常重要的物理量。

可以发现，晶格矢量发生了变化（体积发生了变化）但晶格常数没变，所以要求出新的晶格常数

新的晶格常数 = 旧的晶格常数*变化后的矢量/变化前的矢量

新的晶格常数 = 5.43*0.5032132809510244/0.5 = 5.464896231128125

1.2.6、结果

最终我们得到结构弛豫后晶格常数为 5.464896231128125，这与官网给出的最佳值参考相差不大

二、计算态密度（自洽计算）

2.1、官网解读

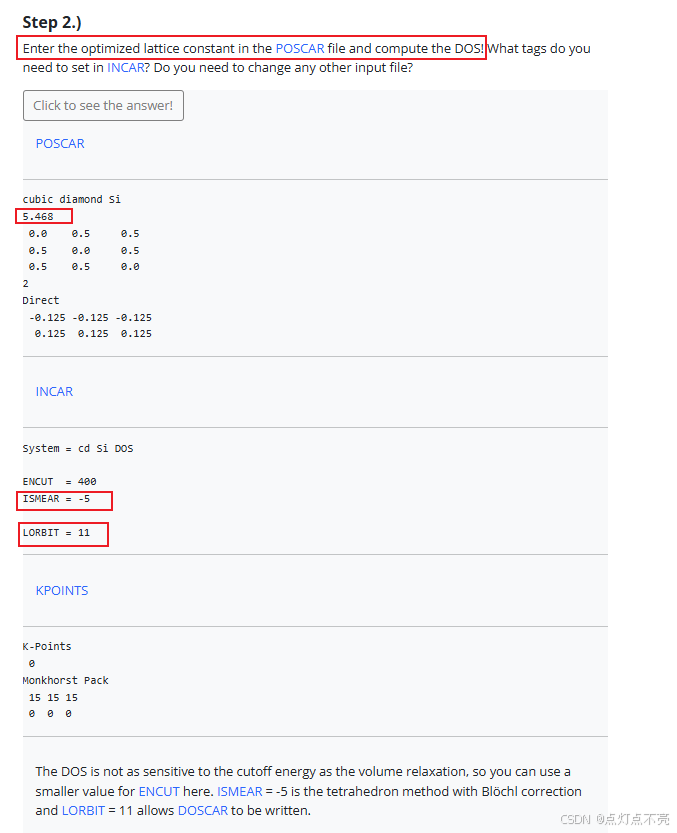

2.1.1、输入文件

1、将上一步计算出的最佳晶格常数应用到POSCAR

2、DOS不像体积弛豫那样对截止能量敏感，因此您可以在这里对ENCUT使用较小的值。ISMEAR=-5是具有Blöchl校正的四面体方法（使DOS图毛刺更少）

3、LORBIT=11允许写入DOSCAR。

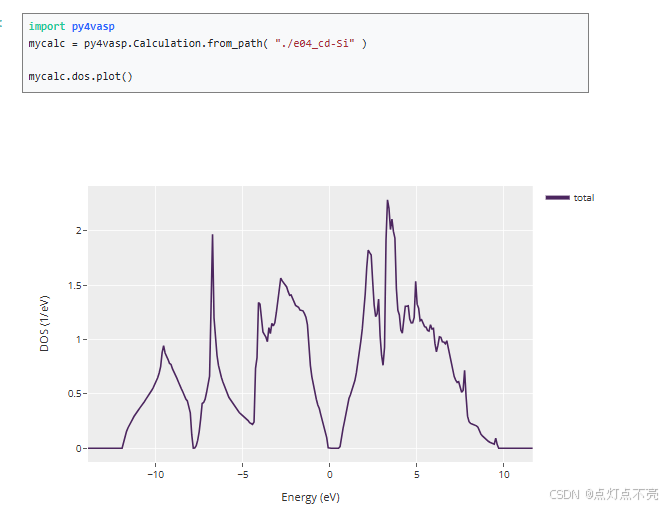

2.1.2、作图

完成计算后得到TDOS.dat文件进行绘图

2.2、自行计算

2.2.1、POSCAR

将第一步经过结构弛豫后的结构文件（CONTCAR）拷贝一份作为POSCAR继续进行计算

这里有官网有区别的是：由上一步可知CONTCAR里晶格矢量发生了变化（体积发生了变化）但晶格常数没变，所以这里晶格常数是否修改都可以，因为格矢量发生了变化。

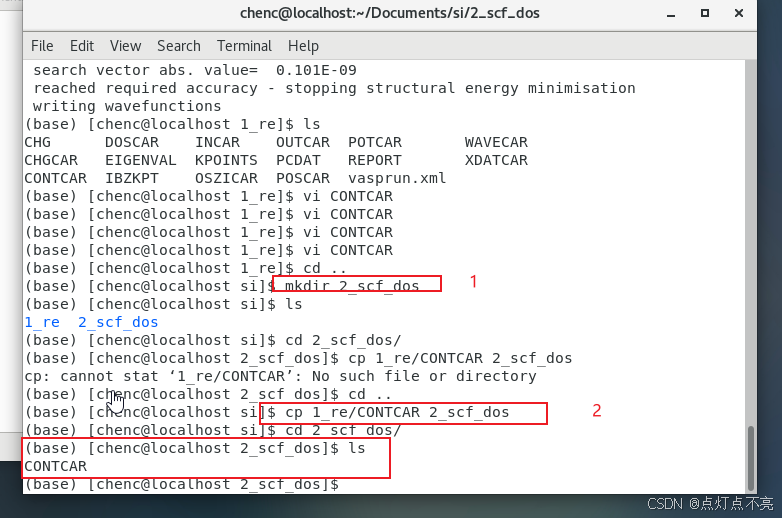

Linux命令：

1、创建第二个文件2_scf_dos

2、将1_re中的CONTCAR复制到2_scf_dos中

2.2.2、INCAR

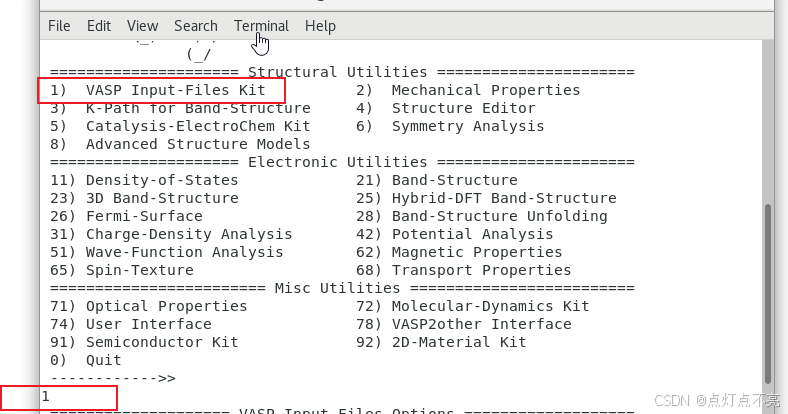

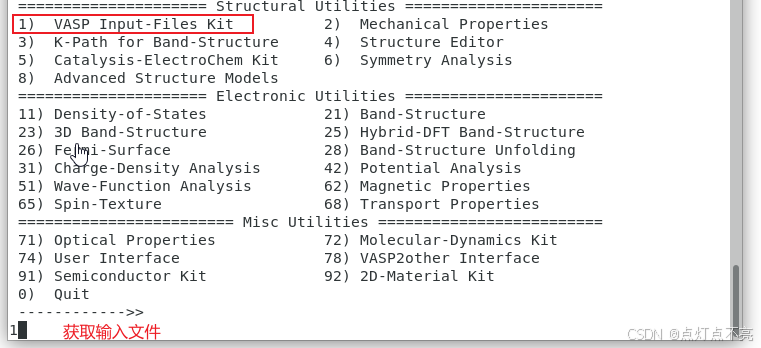

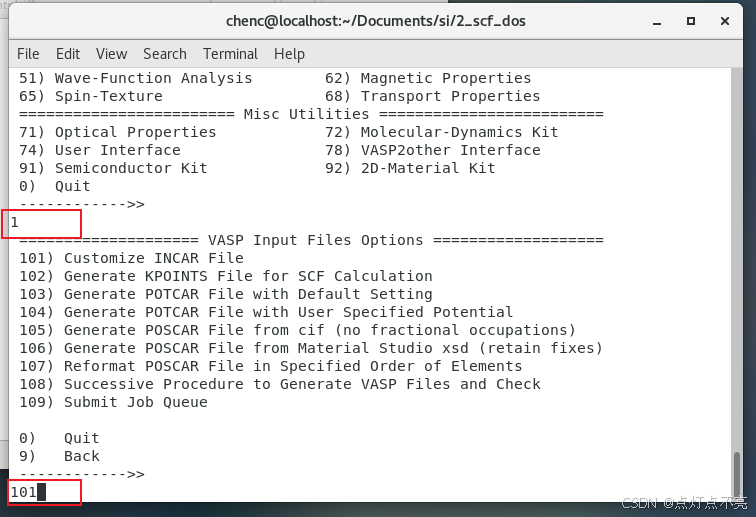

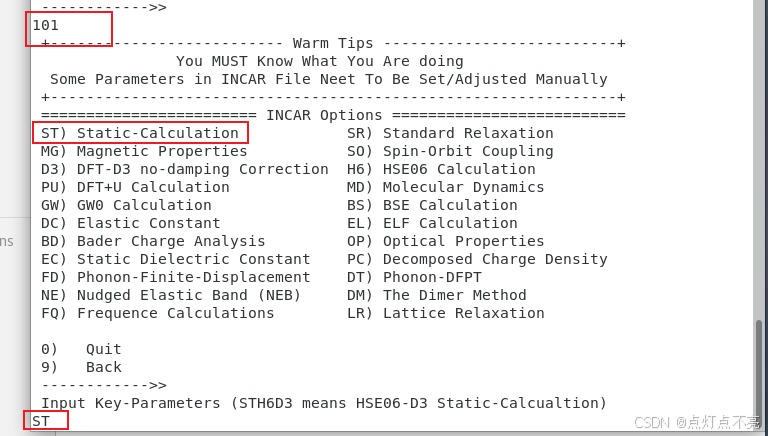

打开vaspkit，依旧选择生成输入文件

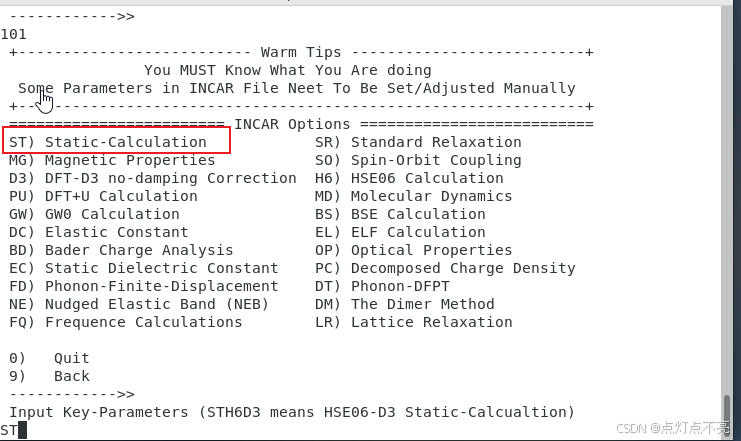

注意这里不需要再做任何的结构优化，选择静态计算

2.2.3、KPOINTS、POTCAR

继续使用vaspkit生成KPOINTS和POTCAR

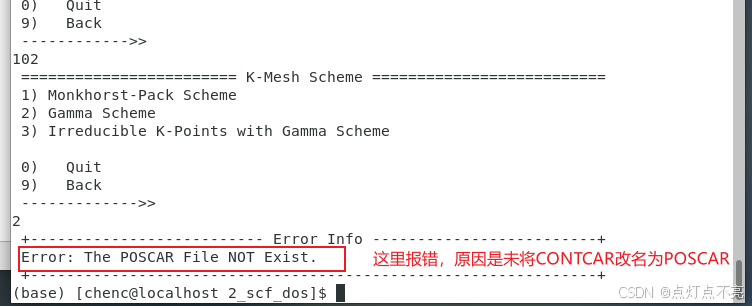

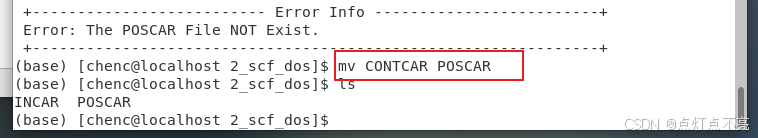

报错信息

使用mv命令修改文件名

mv CONTCAR POSCAR

改名后使用vaspkit生成KPOINTS和POTCAR

2.2.4、TDOS.dat文件

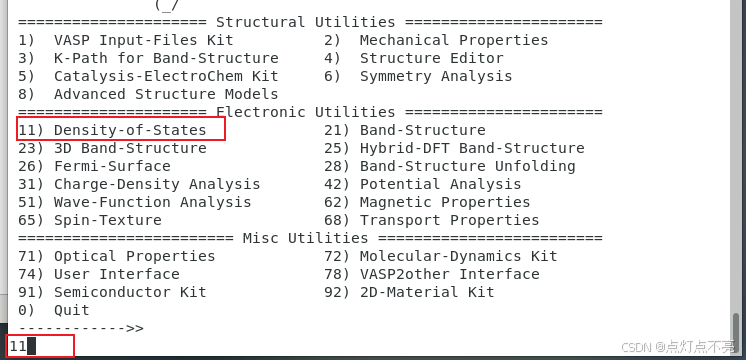

计算完后使用vaspkit获得态密度

阅读并写入态密度数据到TDOS.dat文件

2.2.5、绘图

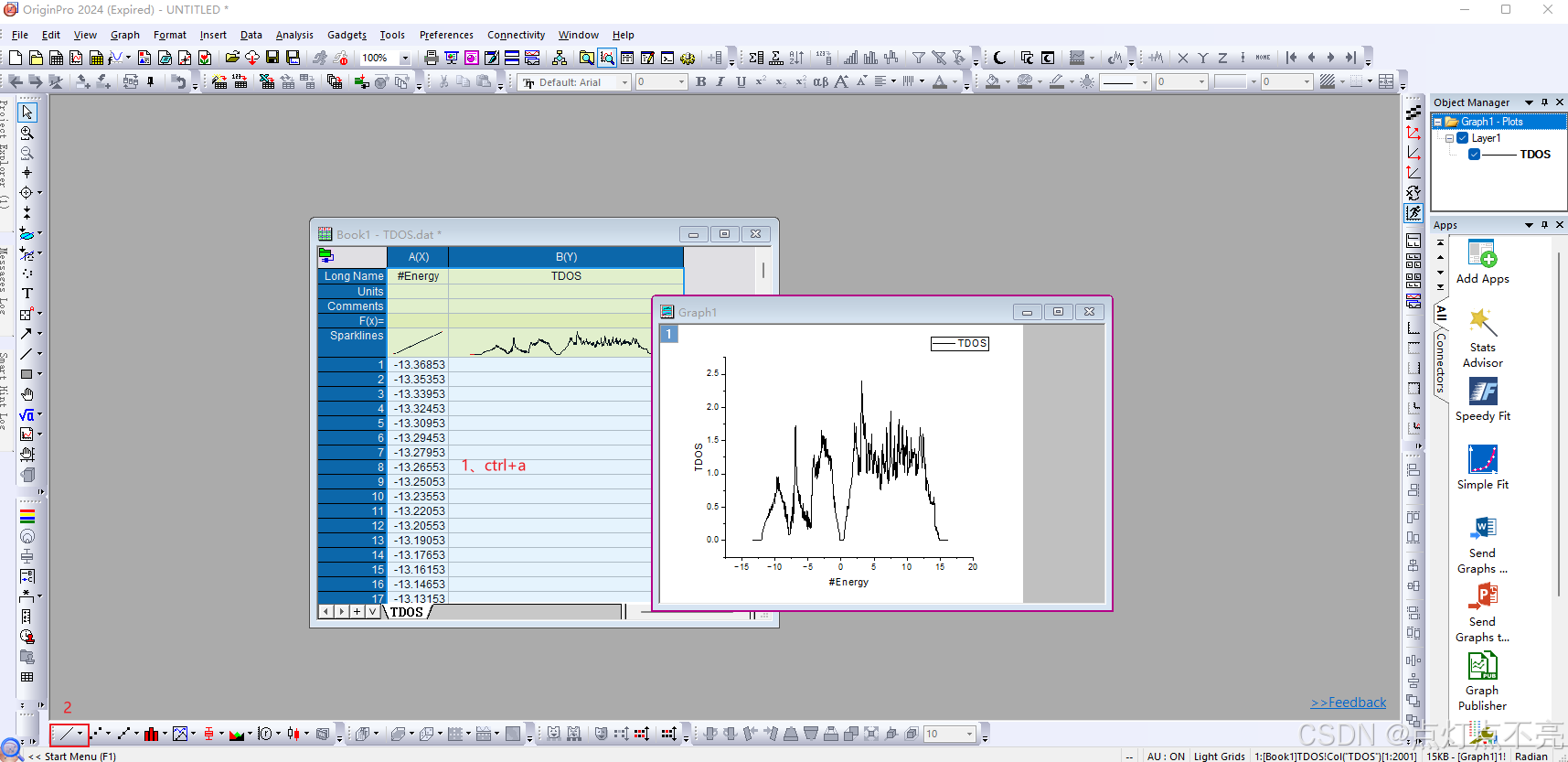

将TDOS.dat用orginpro工具打开

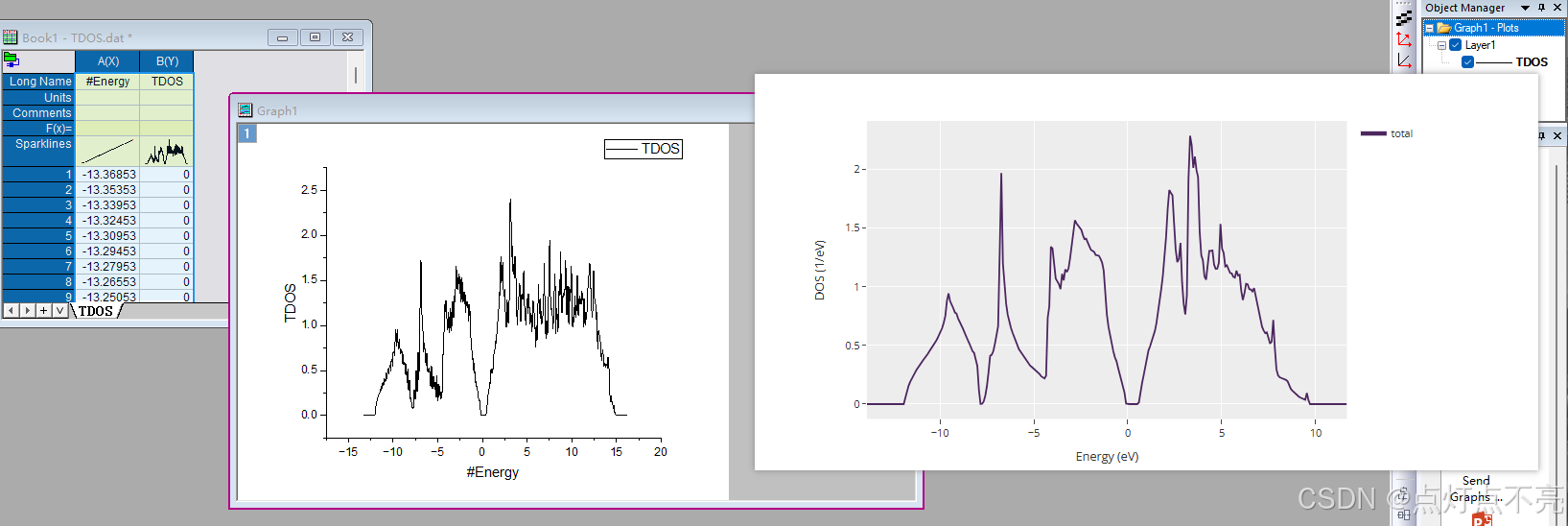

与官网的图做对比：

注意由于我的INCAR没有将ISMEAR 设置为 -5 ，所以图像看起来不平滑且毛刺很多

修改INCAR 中的ISMEAR参数为-5后重新提交计算后才获取态密度文件

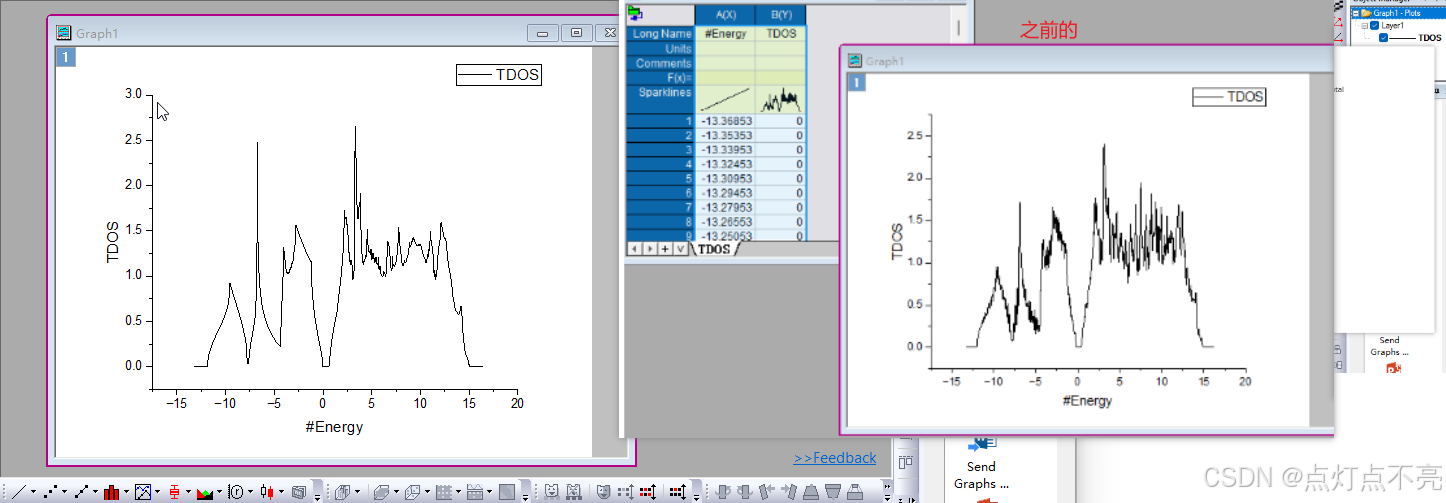

将TDOS.dat用orginpro打开并于之前的做对比

针对四面体结构计算使图像毛刺少了很多，图像变平滑了

三、计算能带

3.1、官网解读

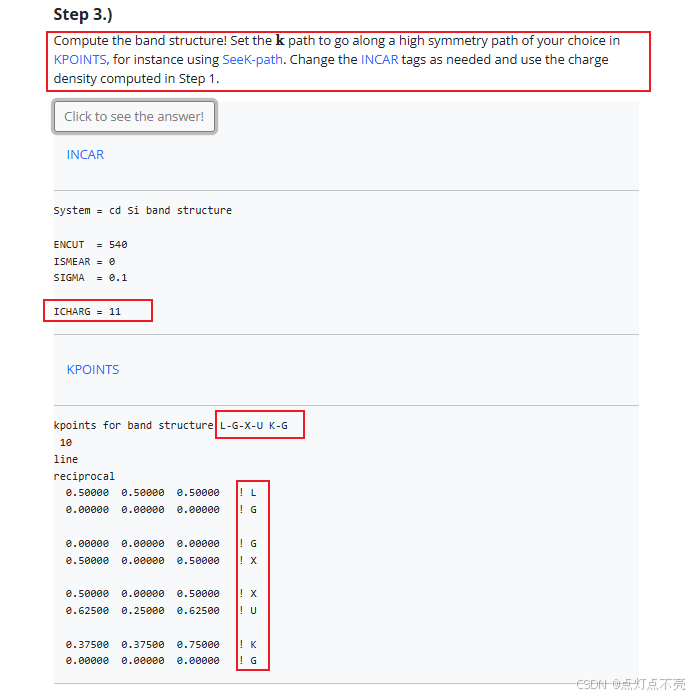

3.1.1、输入文件

1、设置高对称点K路径，把布里渊区分割成多条路径，然后沿路径均匀撒点。官网给出的路径为L-GAMMA；GAMMA-X；X-U；K-GAMMA。

2、ICHARG决定VASP如何构建初始电荷密度。ICHARG设置为11：从CHGCAR读取给定电荷密度的本征值（用于能带结构图）或态密度（DOS）。自洽CHGCAR文件必须通过完全自洽的计算预先确定，该计算使用跨越整个布里渊区的k点网格。

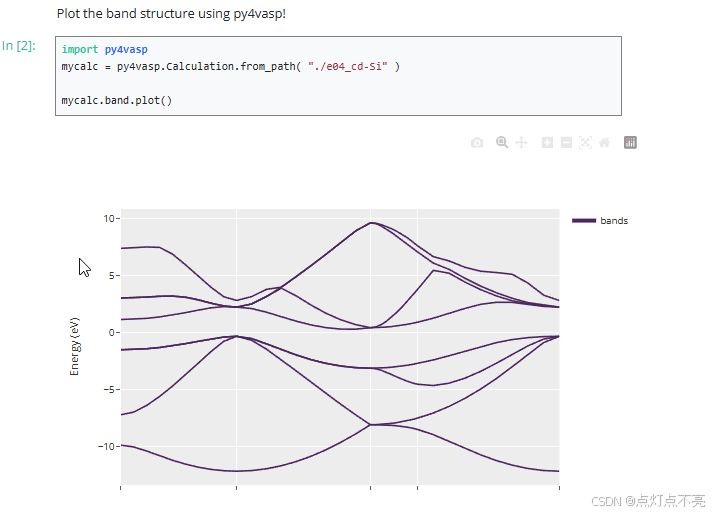

3.1.2、作图

3.2、自行计算

3.2.1、POSCAR

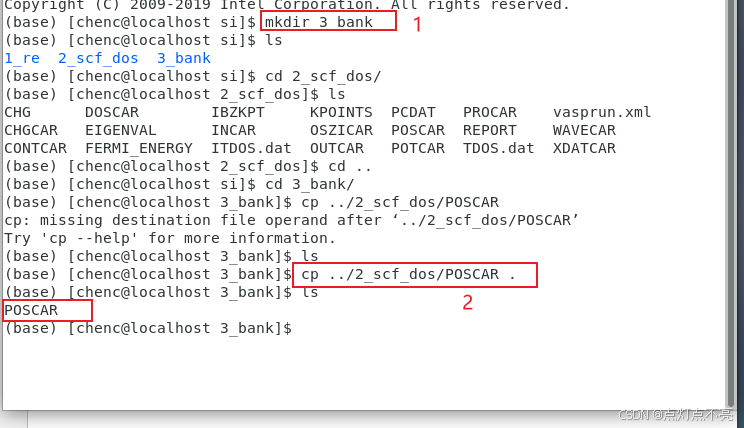

1、创建第三个文件3_bank

mkdir 3_bank

2、将第二个文件的结构文件（POSCAR）拷贝到第三个文件里

cp ../2_scf_dos POSCAR .

3.2.2、INCAR

我们的INCAR与官网的区别在于：

1、官网设置：ISMEAR = 0；ICHARG = 11；即不读取波函数文件只读取电荷密度文件CHGCAR，所以只用到了第二步计算生成的CHGCAR文件；

2、我们设置：ISMEAR = 1；即从现有的 WAVECAR 文件中读取波函数，并且默认地从头计算电荷密度。如果没有 WAVECAR 文件，VASP 会随机初始化电荷密度并进行自洽计算。

3、我们将第二步计算生成的CHG、CHGCAR、WAVECAR文件拷贝过来，这样是否使用ICHARG都能获取到电荷密度。

4、CHGCAR 是标准的电荷密度文件，包含了网格上的电子密度分布。CHG 文件是较旧的版本，但其内容和 CHGCAR 基本相同。

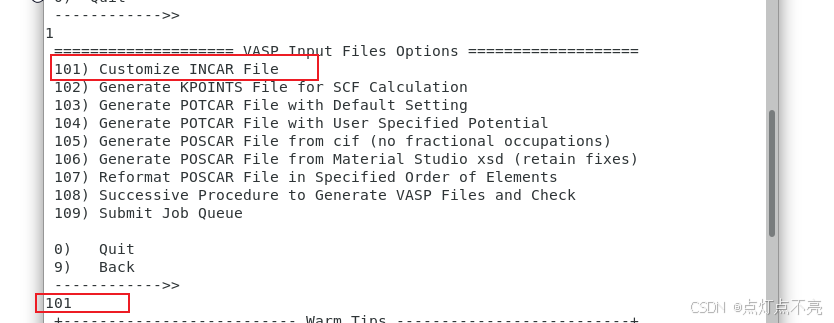

使用vaspkit生成INCAR

再重新静态计算一遍，求得的本征值就是能带（选择ST）

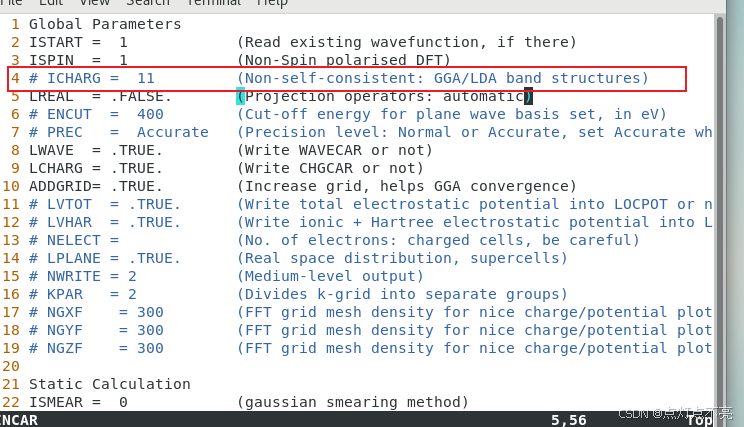

注意INCAR这里ICHARG被注释掉了

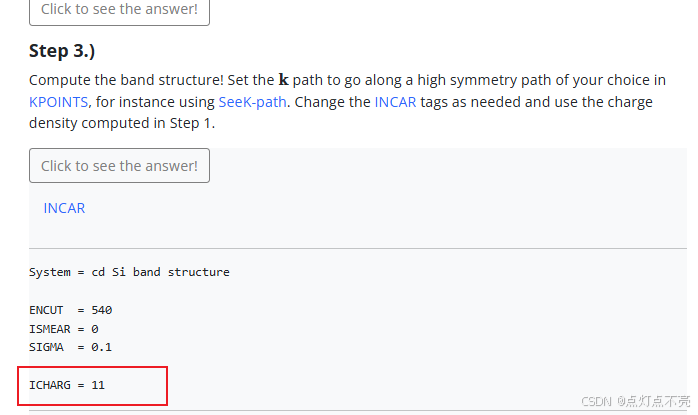

官方例程则表示ICHARG要设置为11

查询VASP手册ICHARG说明

ICHARG决定VASP如何构建初始电荷密度

ICHARG设置为11：从CHGCAR读取给定电荷密度的本征值（用于能带结构图）或态密度（DOS）。自洽CHGCAR文件必须通过完全自洽的计算预先确定，该计算使用跨越整个布里渊区的k点网格。

所以这里需要第二步自洽计算生成的CHGCAR

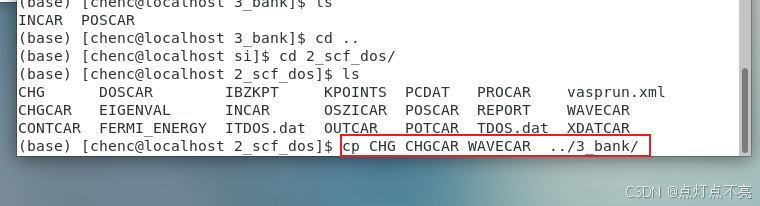

将需要的文件拷贝过来（这里为什么拷贝三个文件上面已有解释）

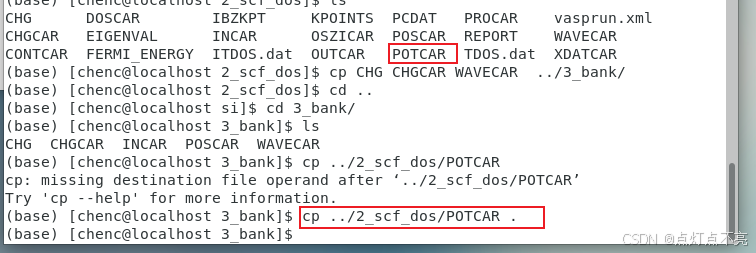

再将POTCAR赝势文件复制过来

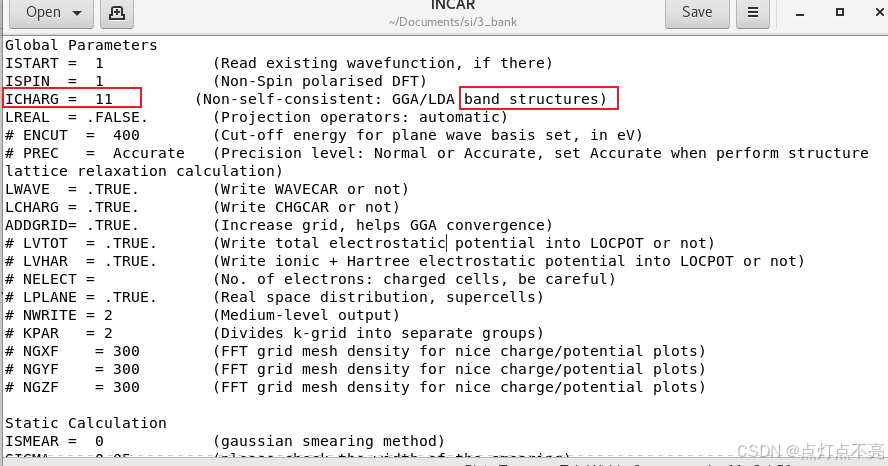

在INCAR中将ICHARG设置为11（这里是否设置都可以，上面已有解释）

3.2.3、KPOINTS、POTCAR

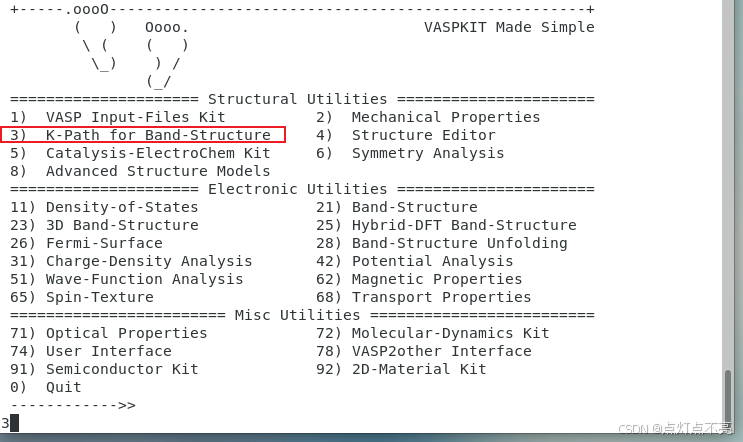

使用vaspkit生成KPOINTS

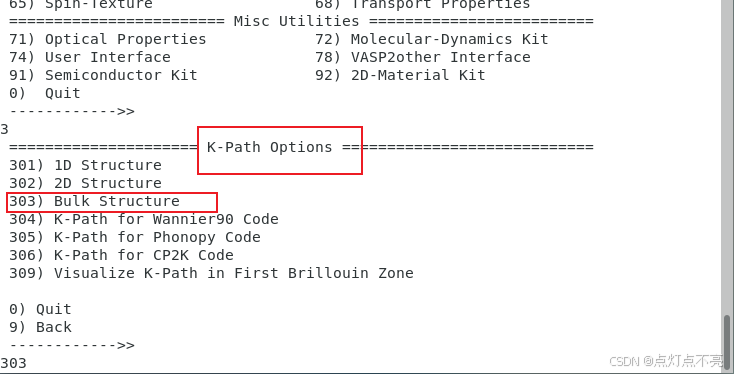

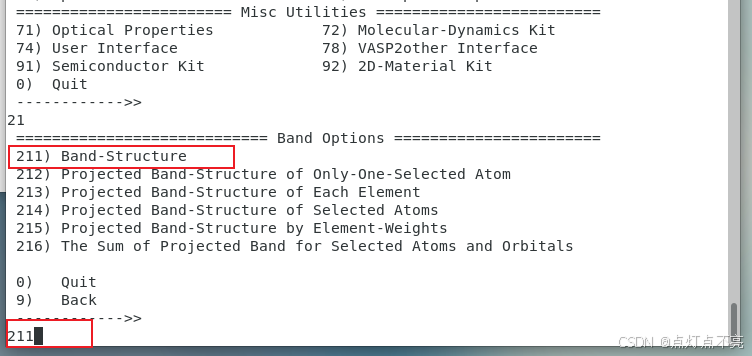

这里选择能带结构的工具包，这样设置为自动选择高对称点的路径

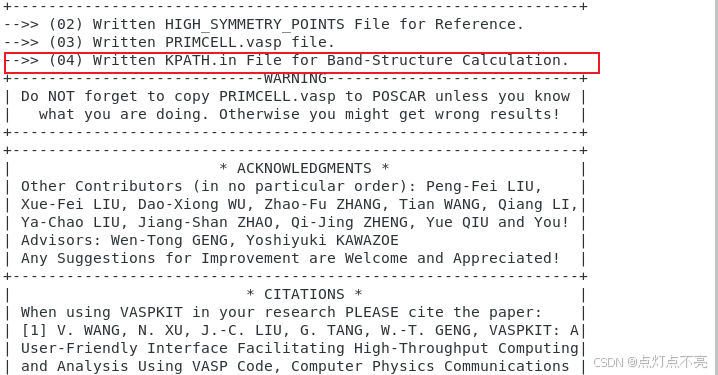

这里提示生成的是KPATH.in文件，而我们提交计算需要KPOINTS

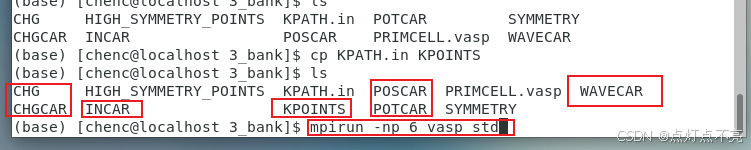

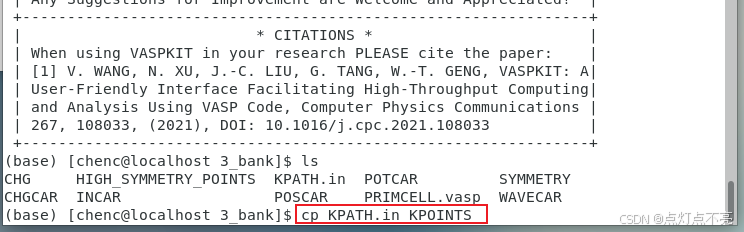

拷贝一份KPATH.in并重新命名为KPOINTS

所需输入文件准备好后提交计算

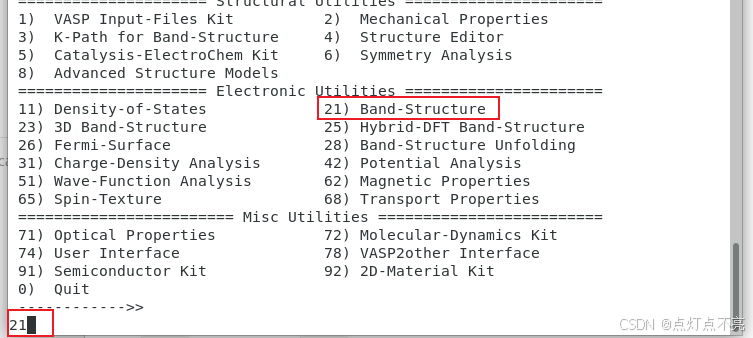

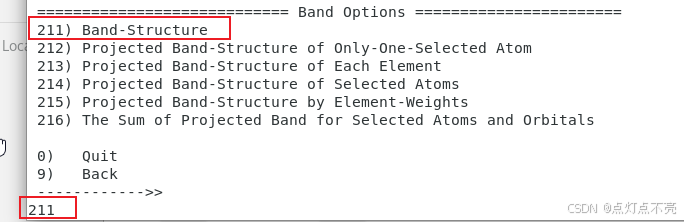

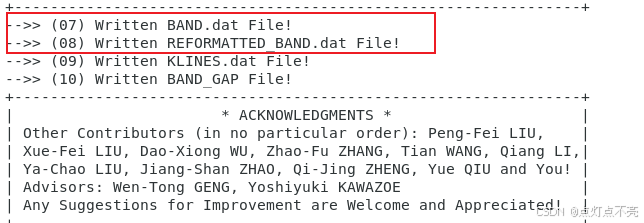

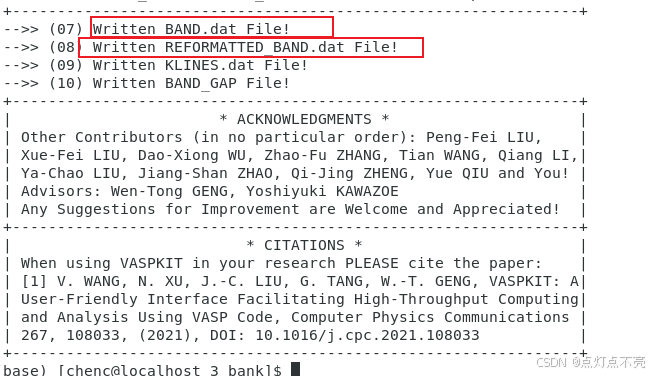

跑完之后使用vaspkit生成能带

3.2.4、能带文件

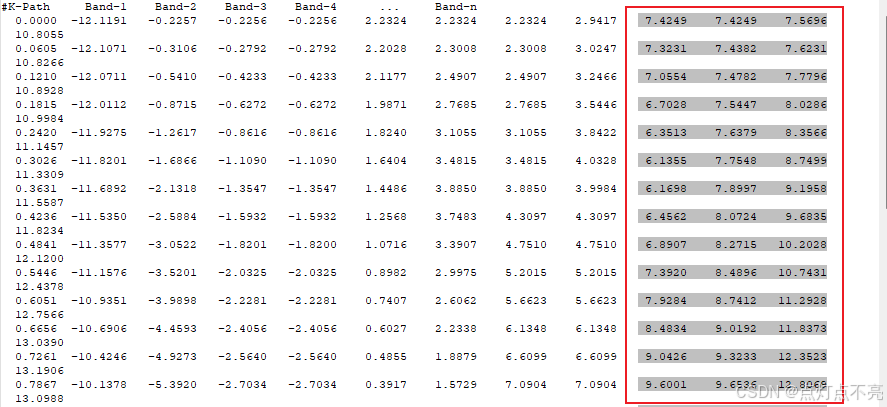

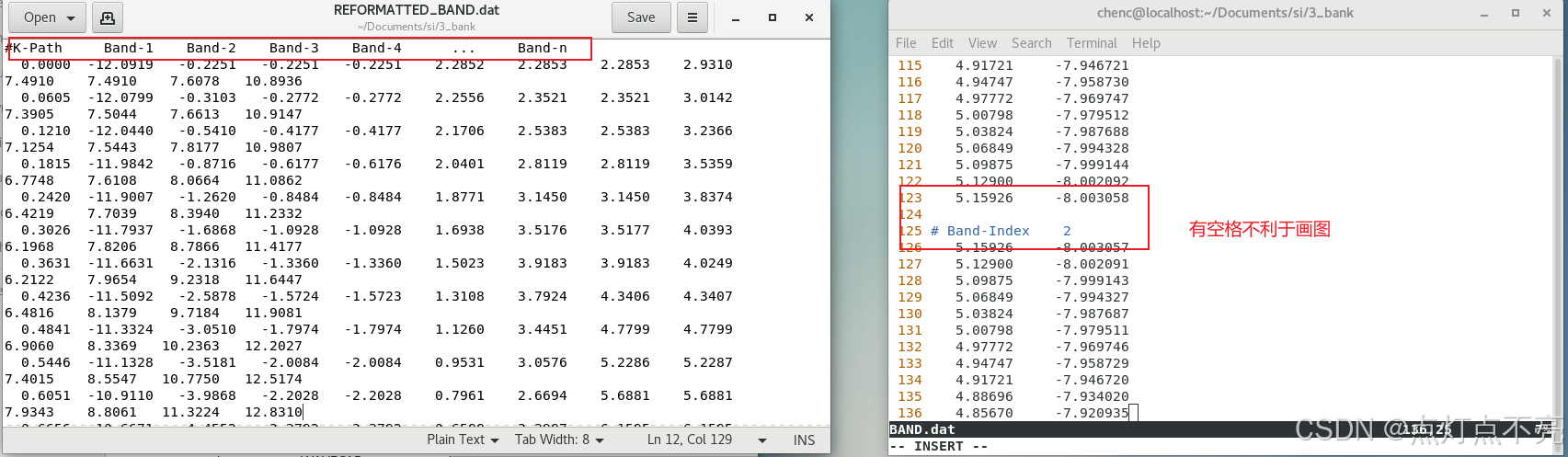

两个文件对比发现REFORMATTED_BAND.dat更利于绘图

3.2.5、绘图

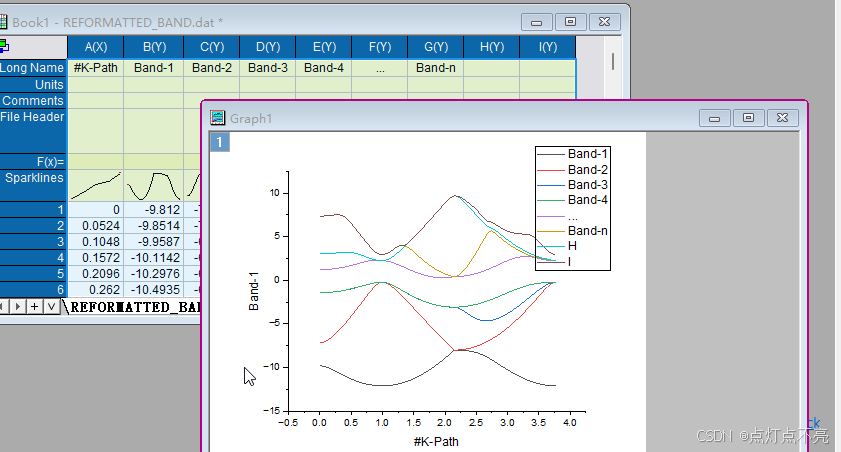

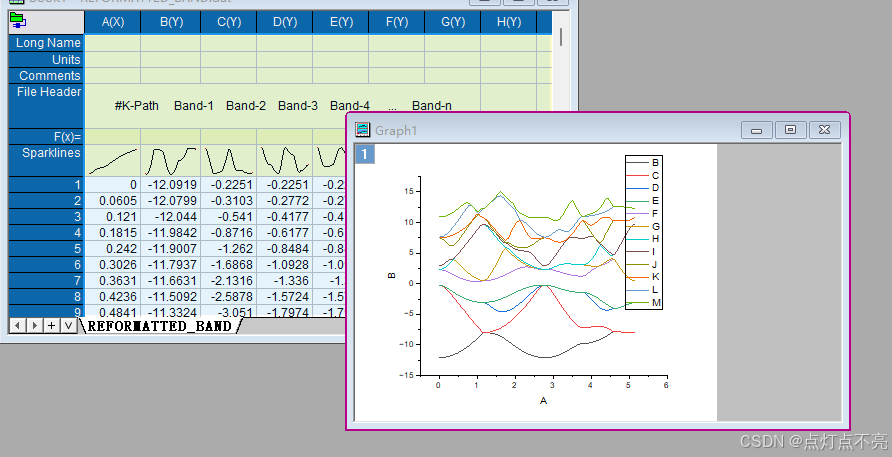

将REFORMATTED_BAND.dat用originpro打开

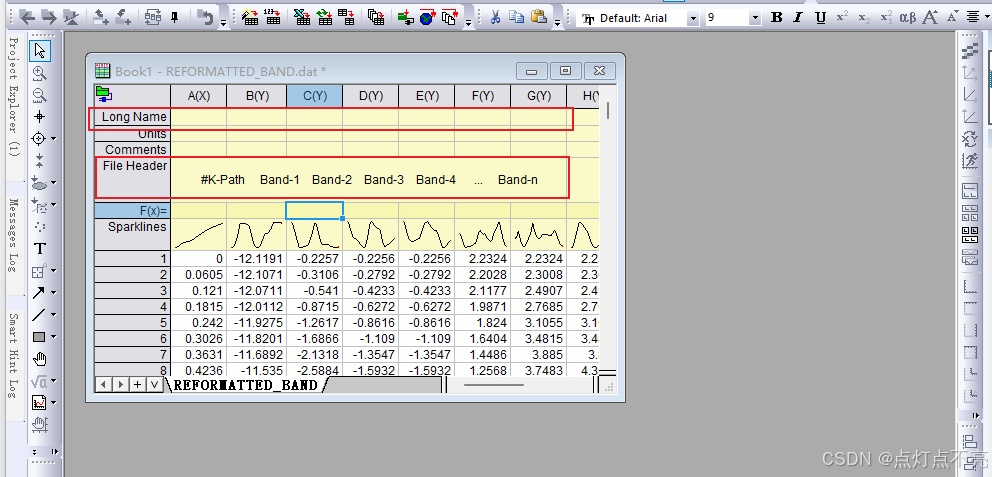

将文件头复制到longname里

删掉多余的部分

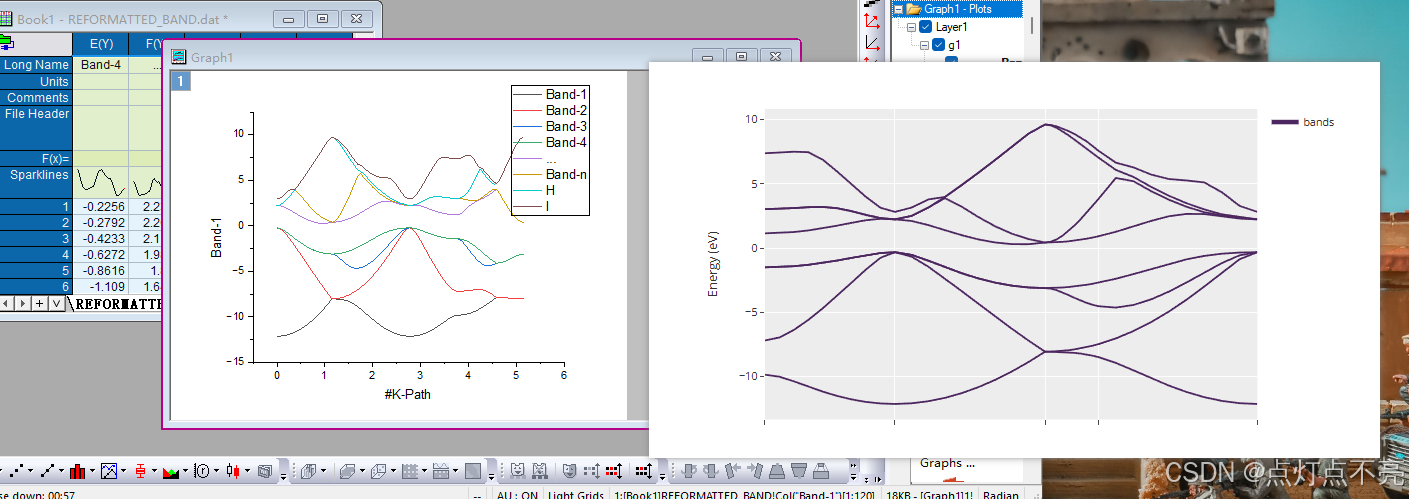

与官方例程做对比，发现是镜像对称

3.2.6、修改KPOINTS路径

查询硅的能带图获取正确路径（官网的例程也给出了）

发现其路径为L->GAMMA; GAMMA->X; X->U;; K->GAMMA;

注意：U和K共享一个点，故UK不作为一条路径

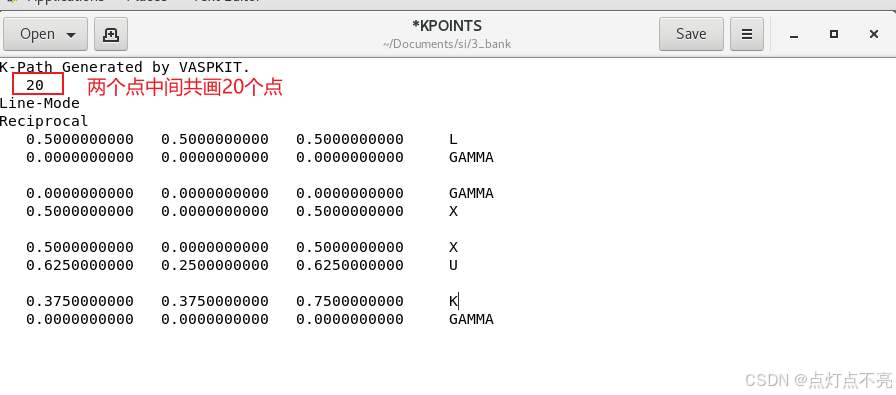

修改后的KPOINTS路径

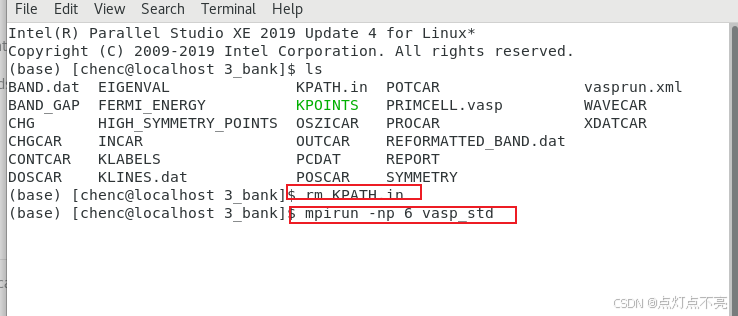

删掉之前生成的KPATH.in并重新提交计算

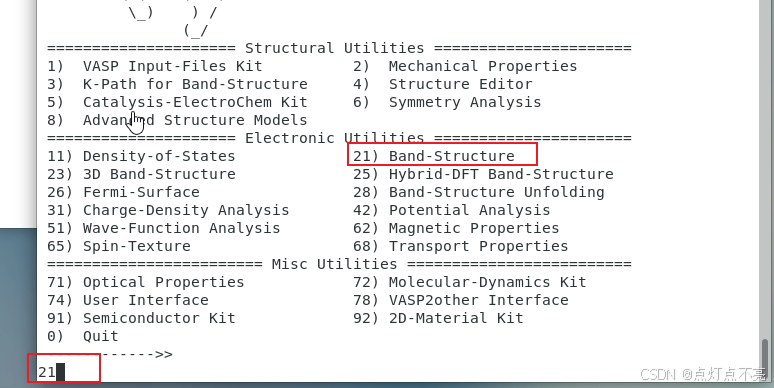

再次使用vaspkit生成能带相关的输出文件

3.2.7、再次绘图

将REFORMATTED_BAND.dat用originpro打开

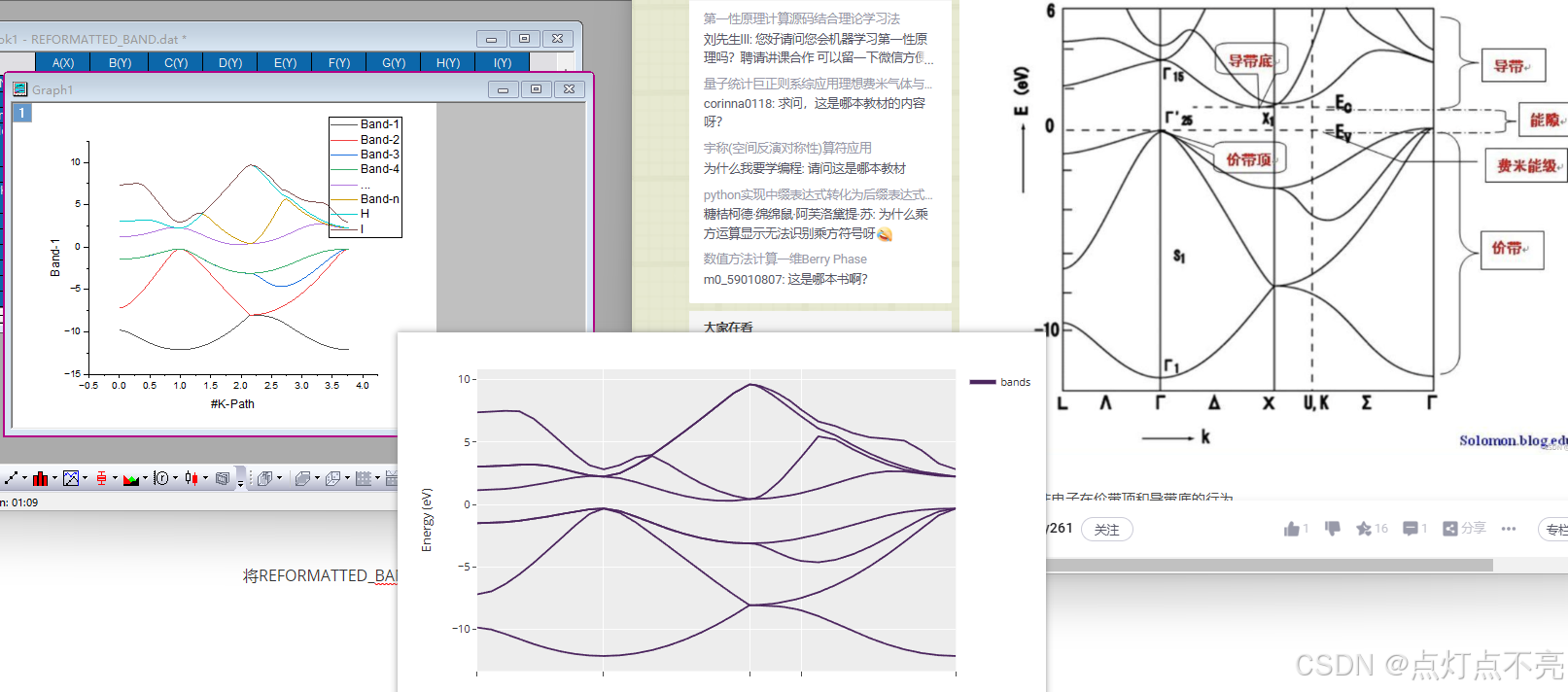

与官网和csdn对比

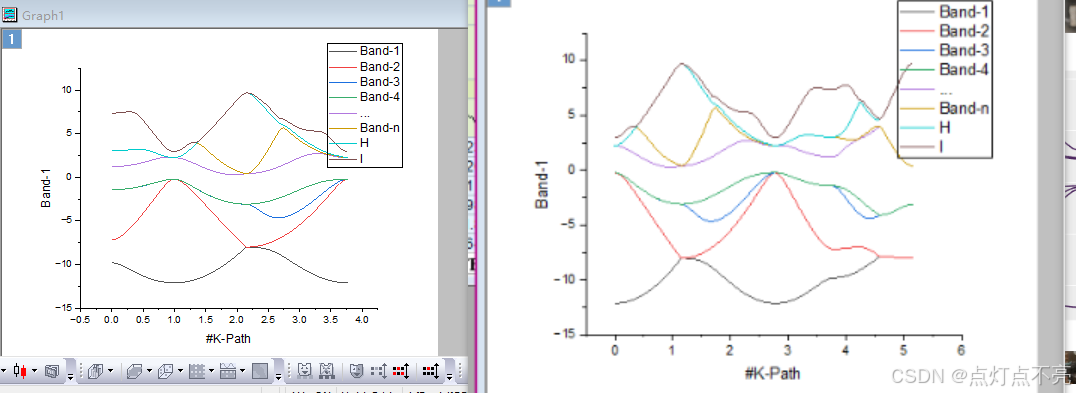

与修改路径前对比
