JETSON-ORIN-NX人脸检测实验——Ultra-Light-Fast-Generic-Face-Detector-1MB 篇

JETSON 人脸检测——Ultra-Light-Fast-Generic-Face-Detector-1MB

Ultra-Light-Fast-Generic-Face-Detector-1MB （以下可简称 ultraface）介绍

可以参考这个博客：人脸检测之Ultra-Light-Fast-Generic-Face-Detector-1MB
里面有相关的原理，数据对比以及网络架构。

源码

参考这个链接：https://github.com/Linzaer/Ultra-Light-Fast-Generic-Face-Detector-1MB
这个是 Ultra-Light-Fast-Generic-Face-Detector-1MB 的官方代码。

环境搭建及相关的 C++ 部署

因为这次设备 JETSON-ORIN-NX 进行人脸检测主要是为了与后续的硬件融合。

因此主要是使用 C++ 语言。所以需要对源码进行相关的 C++ 部署。
在 Github 源码的 README.md 文件中可以知道** ultraface**：

• 提供NCNN C++推理代码
• 提供MNN C++推理代码、M
• NN Python推理代码
• FP32/INT8量化后模型

本文尝试过使用 MNN 进行 C++ 推理，但是错误太多，最终没有进行下去，因此在此不做展示。但是感兴趣的同学可以参考以下的链接自行尝试：

1. C++ implemententation of Ultra-Light-Fast-Generic-Face-Detector-1MB with MNN
2. Jetson Nano上安装MNN深度学习框架
3. Ubuntu20.04环境下编译MNN并部署mnist
4. linux上编译安装MNN

但是本文尝试使用 NCNN 进行C++ 部署，成功。因此下面会展示 NCNN 部署C++ 并且修改源码为可以对视频进行检测，然后获得结果的过程。

下载并编译 NCNN

在下载 ultraface 源码的时候，可以发现在这个路径：…/Ultra-Light-Fast-Generic-Face-Detector-1MB/ncnn/3rdparty/ncnn 文件夹下面是空的，什么都没有。这是因为需要下载 NCNN 的源码到这个文件夹中。

在下载这个源码并且编译之前，需要下载一些环境配置需要的东西。例如：opencv4、g++、cmake、protobuf
详细的安装步骤可以参考这个博客：ubuntu环境安装ncnn
前期准备安装完毕后，可以下载并配置 NCNN 了。
NCNN 源码链接： ncnn

	git clone https://github.com/Tencent/ncnn

下载好源码的包后，将源码里面的文件复制到上面这个路径的文件夹里面。
然后进行编译即可：

	cd ./Ultra-Light-Fast-Generic-Face-Detector-1MB/ncnn/3rdparty/ncnn
	mkdir build && cd build
	cmake ..
	make -j4

这个编译过程还蛮简单的。比那个 MNN 简单多了。

编译 Ultra-Light-Fast-Generic-Face-Detector-1MB

因为在路径：…/Ultra-Light-Fast-Generic-Face-Detector-1MB/ncnn/3rdparty/ncnn 下已经将 NCNN 搭建好了，然后就开始进行 ultraface 的编译：

	// 编译过程官网里面有：https://github.com/Linzaer/Ultra-Light-Fast-Generic-Face-Detector-1MB/tree/master/ncnn
	cd Ultra-Light-Fast-Generic-Face-Detector-1MB/ncnn

	mkdir build && cd build && cmake ..
	make -j$(nproc)

编译完成后可以运行一下测试文件：

	./main ../data/version-RFB/RFB-320.bin ../data/version-RFB/RFB-320.param ../data/test.jpg

其中 data 文件夹下面的 version-slim-320 和 version-RFB-320 是官方提供的已经转换好的 NCNN 模型。直接拿来用即可。
在官网链接后面的部分则是关于如何将预训练模型转换为 NCNN 模型的。需要自己训练网络的可以参考。

修改 main.cpp 进行视频读取和人脸检测

修改前的 main.cpp：

//  UltraFaceTest
#include "UltraFace.hpp"
#include <iostream>
#include <opencv2/opencv.hpp>

int main(int argc, char **argv) {
    if (argc <= 3) {
        fprintf(stderr, "Usage: %s <ncnn bin> <ncnn param> [image files...]\n", argv[0]);
        return 1;
    }

    std::string bin_path = argv[1];
    std::string param_path = argv[2];
    UltraFace ultraface(bin_path, param_path, 320, 240, 1, 0.7); // config model input

    for (int i = 3; i < argc; i++) {
        std::string image_file = argv[i];
        std::cout << "Processing " << image_file << std::endl;

        cv::Mat frame = cv::imread(image_file);
        ncnn::Mat inmat = ncnn::Mat::from_pixels(frame.data, ncnn::Mat::PIXEL_BGR2RGB, frame.cols, frame.rows);

        std::vector<FaceInfo> face_info;
        ultraface.detect(inmat, face_info);

        for (int i = 0; i < face_info.size(); i++) {
            auto face = face_info[i];
            cv::Point pt1(face.x1, face.y1);
            cv::Point pt2(face.x2, face.y2);
            cv::rectangle(frame, pt1, pt2, cv::Scalar(0, 255, 0), 2);
        }

        cv::imshow("UltraFace", frame);
        cv::waitKey();
        cv::imwrite("result.jpg", frame);
    }
    return 0;
}

修改后的 main.cpp：

//  UltraFaceTest
#include <chrono>
#include "UltraFace.hpp"
#include <iostream>
#include <opencv2/opencv.hpp>
#include <opencv2/core.hpp>
#include <opencv2/imgproc.hpp>
#include <opencv2/highgui.hpp>

int main(int argc, char **argv) {
    if (argc <= 3) {
        fprintf(stderr, "Usage: %s <ncnn bin> <ncnn param> [image files...]\n", argv[0]);
        return 1;
    }

    std::string bin_path = argv[1];
    std::string param_path = argv[2];
    std::string path = argv[3];
    UltraFace ultraface(bin_path, param_path, 320, 240, 1, 0.7); // config model input
    cv::VideoCapture cap(path);
    cv::Mat image;
    auto start1 = std::chrono::steady_clock::now(); 	// end1-start1 表示代码运行的总时间，end-start 表示单次模型推导的时间
    // cap.isOpened()：检查视频是否成功打开
    if (!cap.isOpened()) {
        std::cout << "无法打开视频文件" << std::endl;
        return -1;
    }

    double desired_fps = 20.0;  // 设置期望的帧率
    double delay_pre = 1000.0 / desired_fps;  // 计算延迟时间

	// cap.read()：读取下一帧视频，并将其存储在 frame 变量中
    while(cap.read(image)){
    	ncnn::Mat inputBlob = ncnn::Mat::from_pixels(image.data, ncnn::Mat::PIXEL_BGR2RGB, image.cols, image.rows);
    	std::vector<FaceInfo> face_info;
      	auto start = std::chrono::steady_clock::now();
     	ultraface.detect(inputBlob, face_info);
     	for (int i = 0; i < face_info.size(); i++) {
	       	auto face = face_info[i];
	       	cv::Point pt1(face.x1, face.y1);
          	cv::Point pt2(face.x2, face.y2);
          	cv::rectangle(image, pt1, pt2, cv::Scalar(0, 255, 0), 2);
      	}
    	auto end = std::chrono::steady_clock::now();
     	std::chrono::duration<double> elapsedSeconds = end - start;
     	double inferenceTime = elapsedSeconds.count();
     	std::cout << "Inference Time: " << inferenceTime << " seconds" << std::endl;    // 输出单次模型推理的时间
      	cv::imshow("UltraFace", image);

      	double delay = delay_pre-inferenceTime*1000-5;
     	if (delay >=10 ){
        	cv::waitKey(delay);
      	}else {
      		cv::waitKey(10);
      	}
    }
    auto end1 = std::chrono::steady_clock::now();
    std::chrono::duration<double> elapsedSeconds1 = end1 - start1;
    double inferenceTime1 = elapsedSeconds1.count();
    std::cout << "Inference Time: " << inferenceTime1 << " seconds" << std::endl;    // 输出总体运行的时间

    cap.release();  // 释放视频捕获对象
    cv::destroyAllWindows();  // 关闭所有窗口
    return 0;
}

然后在终端输入

	cd Ultra-Light-Fast-Generic-Face-Detector-1MB/ncnn/build
	make -j4

将修改好的 main.cpp 编译完成后即可下载人脸检测的视频并进行检测：
推荐的视频下载网站：视觉中国旗下网站（https://www.vcg.com/creative-video/）
下载好视频后，复制到 ncnn 的 data 文件夹下，然后重命名为 test.mp4。
运行下面的测试命令即可进行测试：

	./main ../data/version-RFB/RFB-320.bin ../data/version-RFB/RFB-320.param ../data/test.mp4

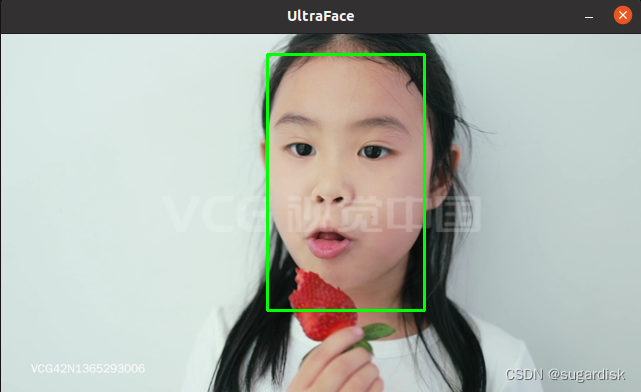

测试结果如图所示：

CPU 资源占用等数据的获取

此时通过在终端中输入 top：
即可获得代码运行过程中占用资源的数据。

其中 CPU 占用量最大的就是当前的人脸检测代码。
如果想要减少 CPU 的占用，可以使用 version-slim-320 模型。
命令为：

	./main ../data/version-slim/slim_320.bin ../data/version-slim/slim_320.param ../data/test.mp4
