以太网|碰撞域|交换机（数据链路层）

扩展的以太网：

1.物理层扩展

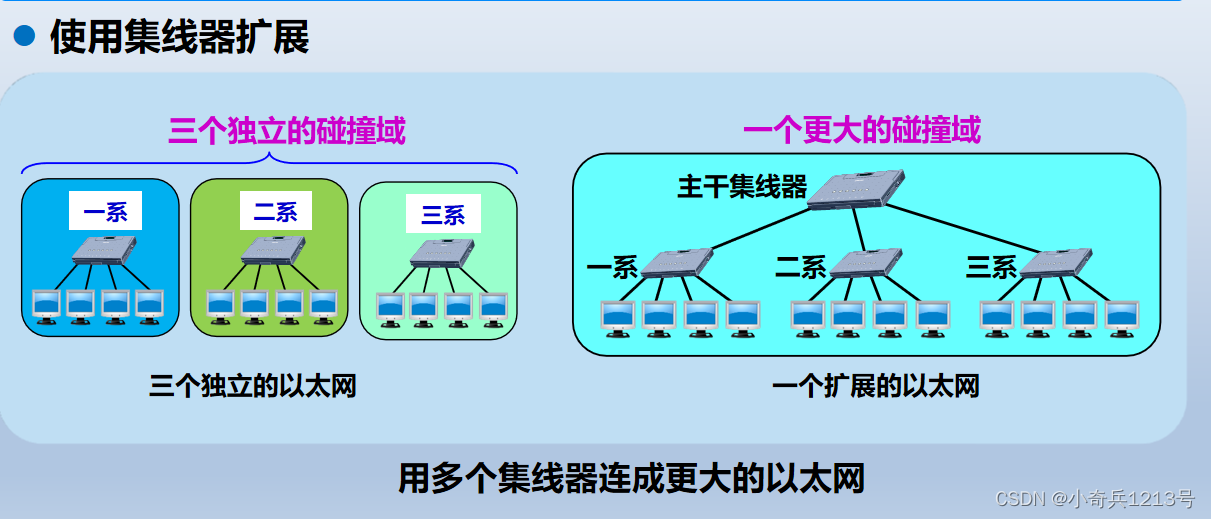

使用集线器扩展（碰撞域增多，效率会降低）

优点：使原来属于不同碰撞域（冲突域）的计算机能够跨碰撞域通信，扩大了以太网覆盖的地理范围。

缺点：碰撞域增大了，总的吞吐量未提高，如果使用不同的以太网技术（如数据率不同），那么就不能用集线器将它们互连起来

【碰撞域（collision domain）又称为冲突域，指网络中一个站点发出的帧会与其他站点发出的帧产生碰撞或冲突的那部分网络。碰撞域越大，发生碰撞的概率越高】



在数据链路层扩展以太网【网桥或者交换机提高效率】

网桥和交换机工作在数据链路层，网桥有学习功能，可以把冲突域（通讯域）隔开，冲突减少了，效率提高了，且有存储转发的功能，但速率降低了，根据 MAC 帧的目的地址对收到的帧进行转发和过滤。或者转发，或者丢弃。

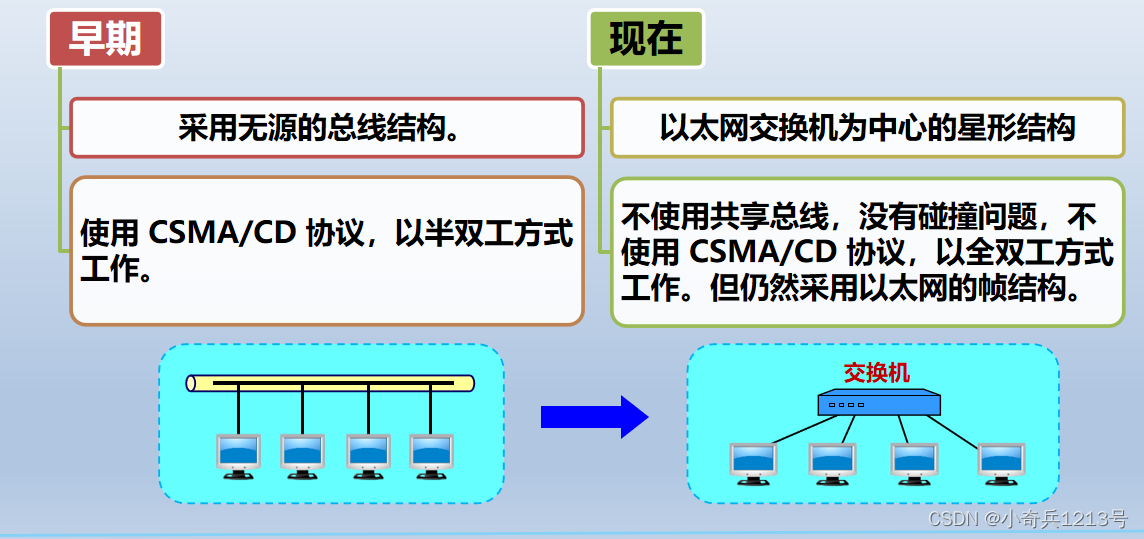

交换机有多端口的网桥，端口的带宽独享，没有冲突，可明显地提高以太网的性能。早期使用网桥，现在使用以太网交换机，交换机较网桥更安全，效率较高。



以太交换机：

特点：（1）实质上是一个多接口网桥。[通常有十几个或更多的接口]

(2)每个接口都直接与一个单台主机或另一个以太网交换机相连，并且一般都工作在全双工方式。

(3)以太网交换机具有并行性。[能同时连通多对接口，使多对主机能同时通信。

相互通信的主机都独占传输媒体，无碰撞地传输数据。

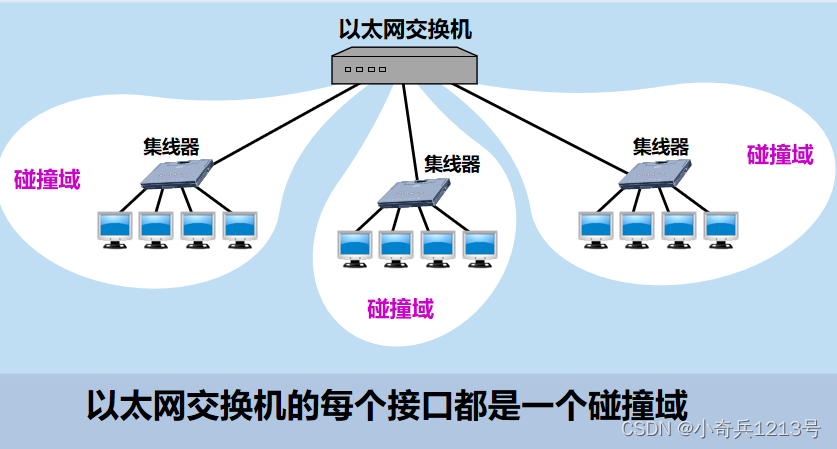

每一个端口和连接到端口的主机构成了一个碰撞域。]

(1)接口有存储器。

(2)即插即用。其内部的帧交换表（又称为地址表）是通过自学习算法自动地逐渐建立起来的。这种交换表就是一个内容可寻址存储器CAM (Content addressable Memory)。

(3)使用专用的交换结构芯片，用硬件转发，其转发速率要比使用软件转发的网桥快很多。

[以太网交换机的性能远远超过普通的集线器，而且价格并不贵,每个用户独享带宽，增加了总容量]



以太交换机的交换方式：存储转发方式（把整个数据帧先缓存，再进行处理），直通方式（接收数据帧的同时立即按数据帧的目的 MAC 地址决定该帧的转发接口。缺点：不检查差错就直接将帧转发出去，有可能转发无效帧）

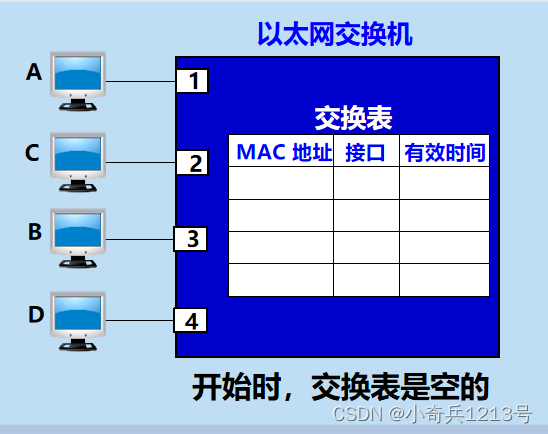

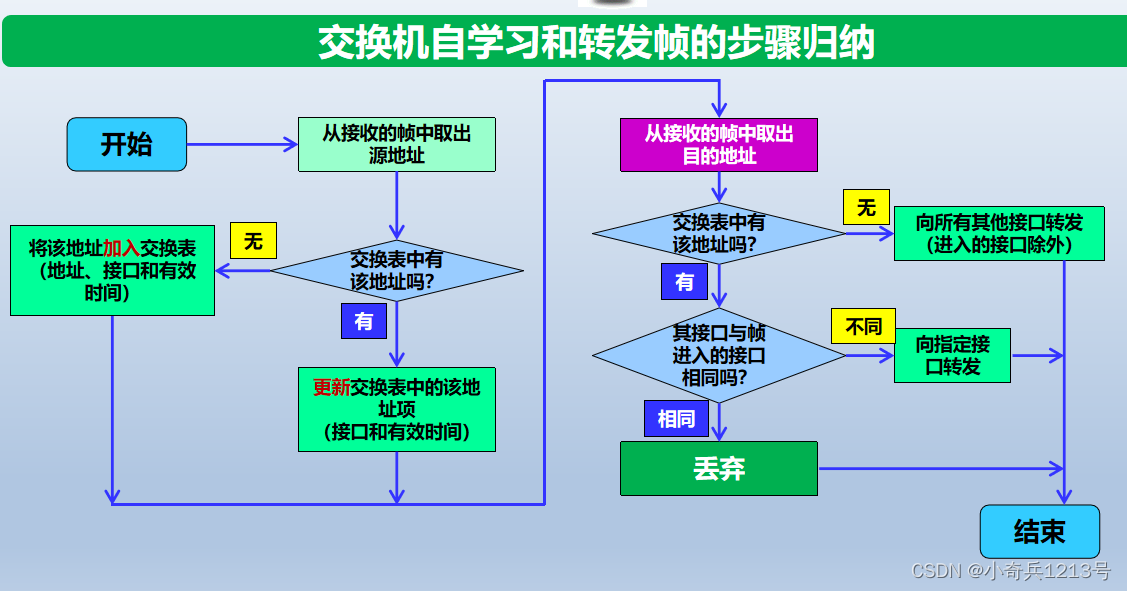

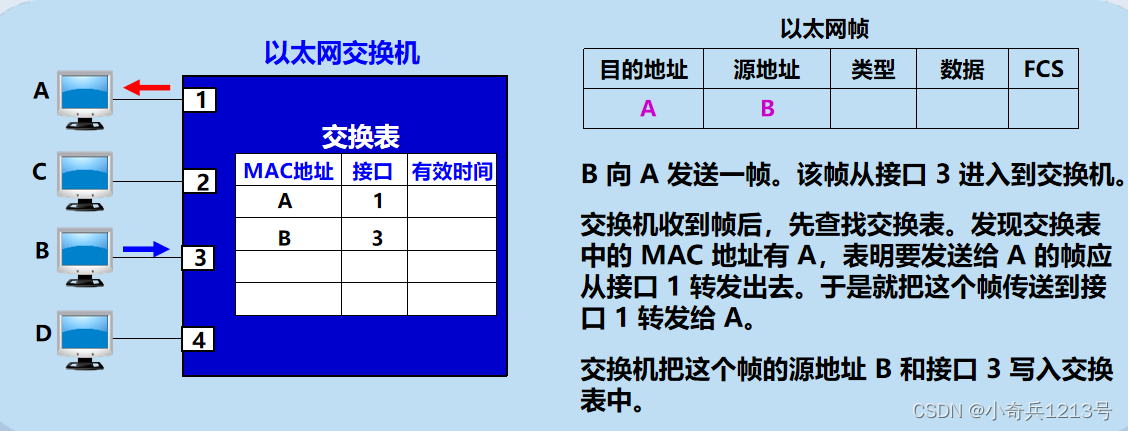

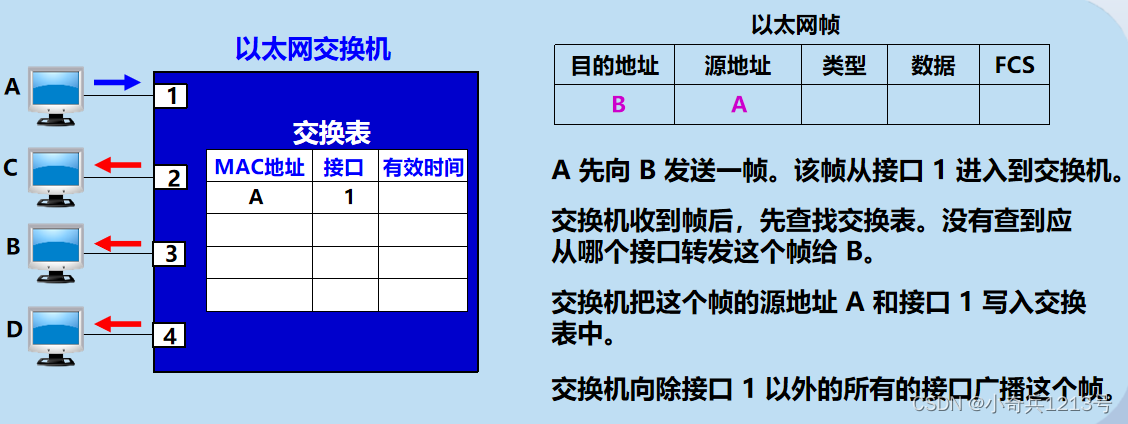

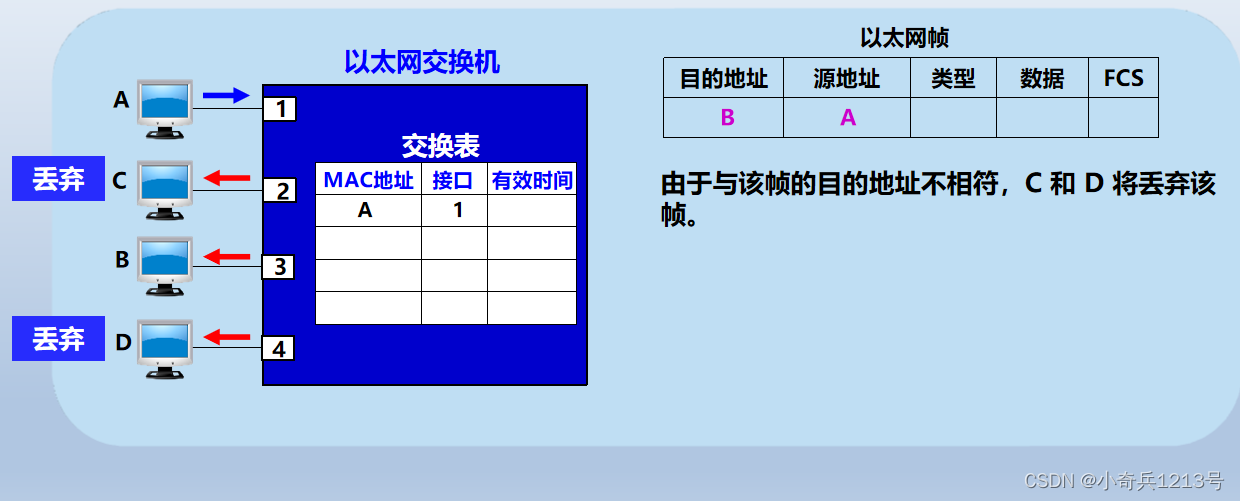

以太交换机的自学习功能：

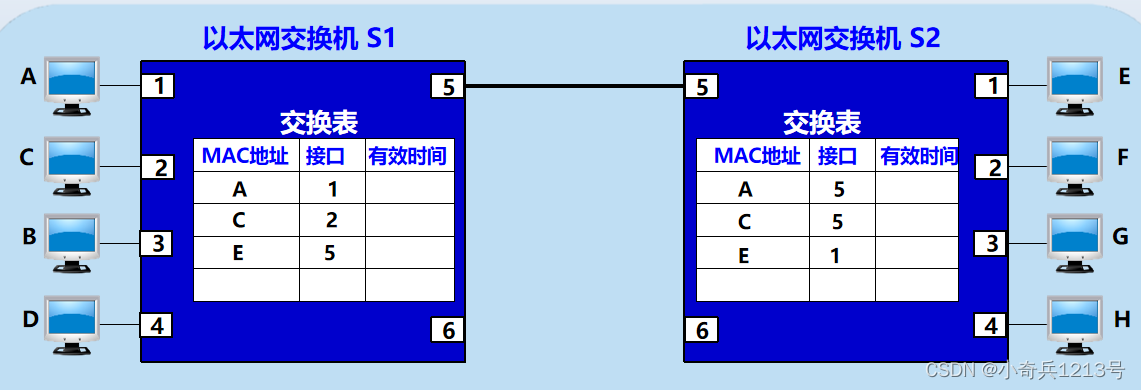

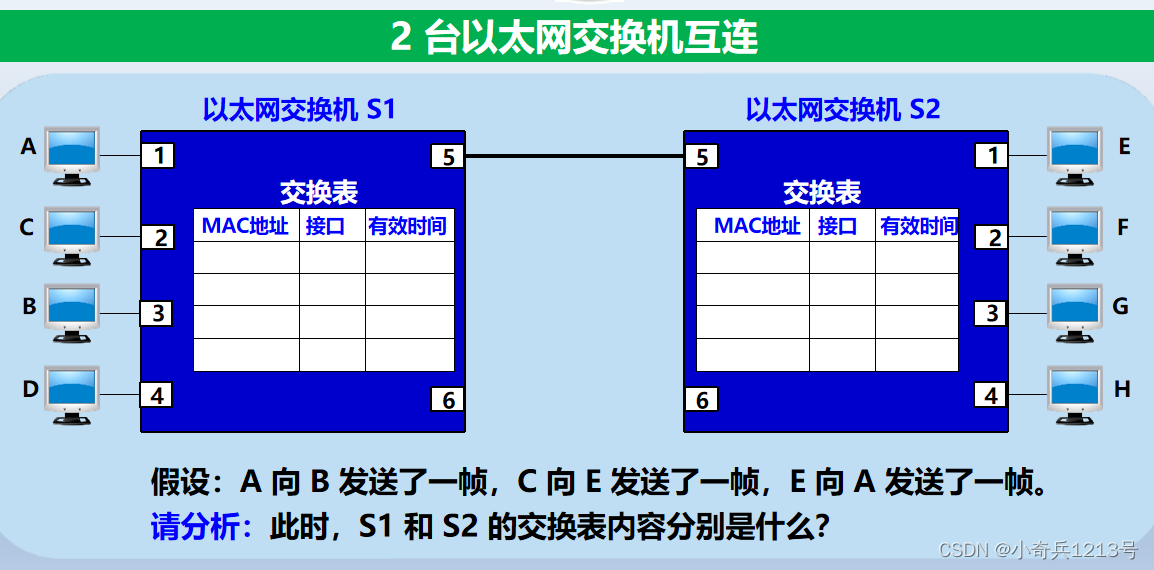

2台以太交换机互连

内容如下：

2台以太交换机互连，若开始时，交换机 S1 和 S2 的交换表都是空的，会出现回路这个问题，使用生成树协议（SPT）可以解决回路这个问题。

    生成树协议 STP  (Spanning Tree Protocol) 要点：不改变网络的实际拓扑，但在逻辑上则切断某些链路，使得从一台主机到所有其他主机的路径是无环路的树状结构，从而消除了兜圈子现象。



虚拟局域网：

以太网存在的主要问题：广播风暴、安全问题、管理困难等

一个VLAN=一个广播域=逻辑网段（子网）

广播风暴：一个以太网是一个广播域，交换机之间的冗余链路形成广播风暴

（广播域：指这样一部分网络，其中任何一台设备发出的广播通信都能被该部分网络中的所有其他设备所接收）

安全问题：交换机每个接口都处于一个独立的碰撞域（或冲突域）中，但所有计算机都处于同一个广播域中，无法隔离不同部门的通信。



虚拟局域网VLAN：

利用以太网交换机可以很方便地实现虚拟局域网 VLAN (Virtual LAN)。

IEEE 802.1Q 对虚拟局域网 VLAN 的定义：

虚拟局域网 VLAN 是由一些局域网网段构成的与物理位置无关的逻辑组，而这些网段具有某些共同的需求。每一个 VLAN 的帧都有一个明确的标识符，指明发送这个帧的计算机是属于哪一个 VLAN。

[虚拟局域网其实只是局域网给用户提供的一种服务，并不是一种新型局域网]

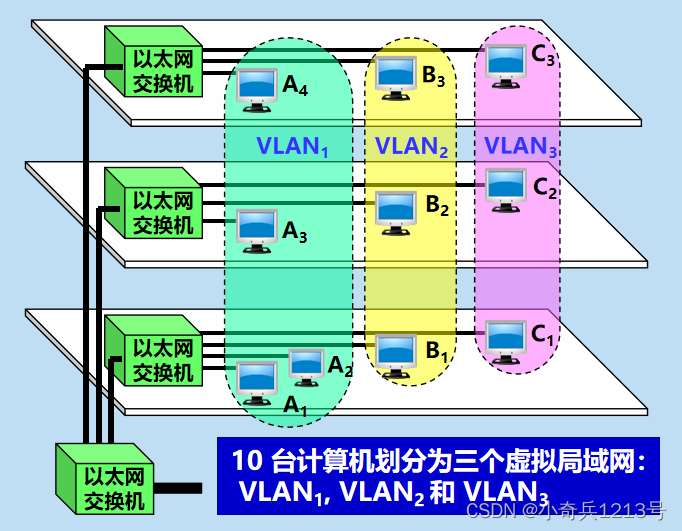

10 台计算机划分为三个虚拟局域网： VLAN1, VLAN2 和 VLAN3

每个虚拟局域网是一个广播域。VLAN1, VLAN2 和 VLAN3 是三个不同的广播域

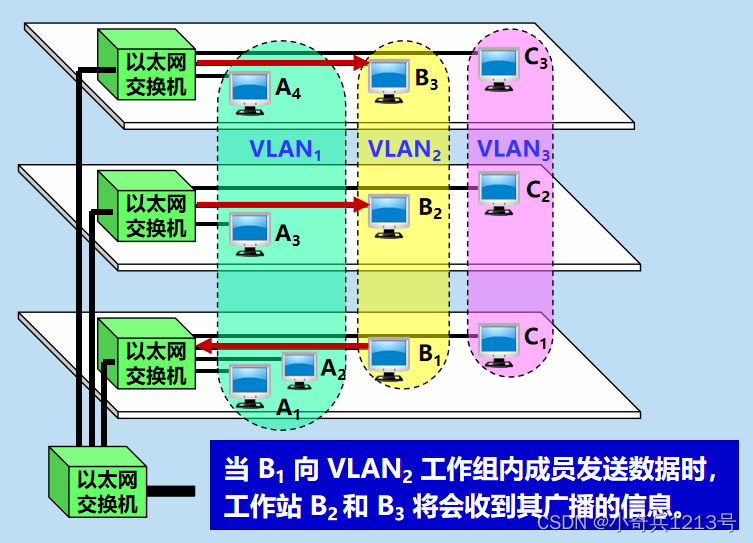

当 B1 向 VLAN2 工作组内成员发送数据时，工作站 B2 和 B3 将会收到其广播的信息。

B1 发送数据时，VLAN1 和 VLAN3 中的工作站 A1，A2 和 C1 等都不会收到 B1 发出的广播信息。

虚拟局域网限制了接收广播信息的工作站数，使得网络不会因传播过多的广播信息 (即“广播风暴”) 而引起性能恶化.

虚拟局域网（VLAN）技术具有以下主要优点：改善了性能、简化了管理、降低了成本、改善了安全性。



划分局域网的方法：基于交换机端口、基于计算机网卡的 MAC 地址、基于协议类型、基于 IP 子网地址、基于高层应用或服务

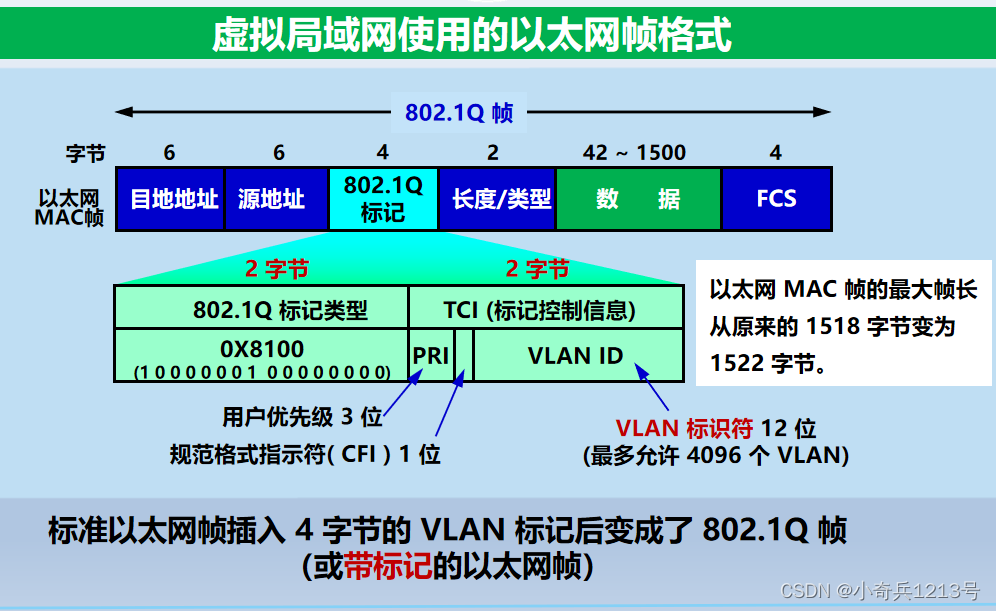

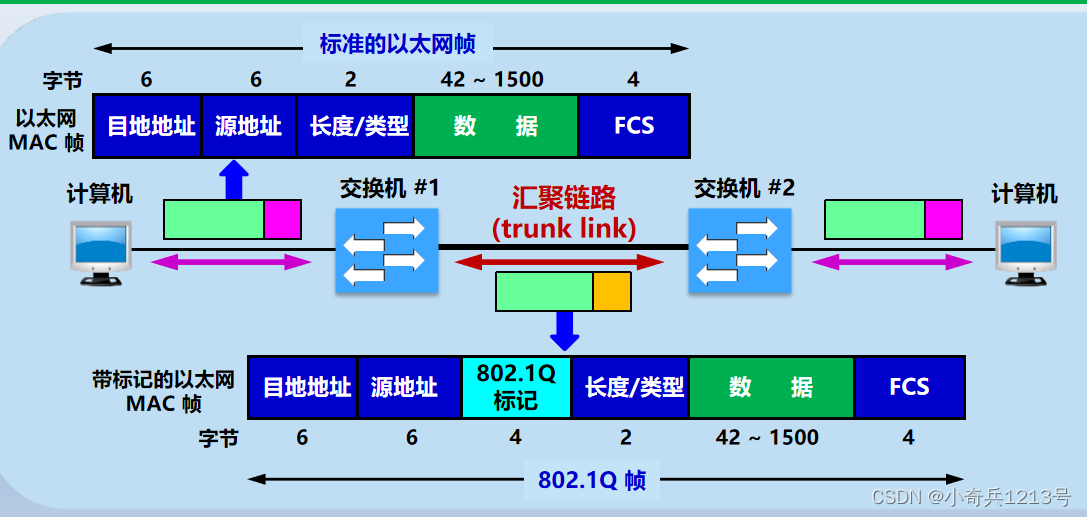

虚拟局域网使用的以太网帧格式：



高速以太网：

100BASE-T 以太网：又称为快速以太网 (Fast Ethernet)，在双绞线上传送 100 Mbit/s 基带信号的星形拓扑以太网，仍使用 IEEE 802.3 的 CSMA/CD 协议，1995 定为正式标准：IEEE 802.3u。

100BASE-T 以太网的特点：可在全双工方式下工作而无冲突发生。

在全双工方式下工作时，不使用 CSMA/CD 协议。

使用 IEEE 802.3 协议规定的 MAC 帧格式。

保持最短帧长不变，但将一个网段的最大电缆长度减小到 100 米。

帧间时间间隔从原来的 9.6us 改为现在的 0.96us



吉比特以太网：（距离更大，可实现端到端的以太网传输）

特点：

允许在 1 Gbit/s 下以全双工和半双工 2 种方式工作。

使用 IEEE 802.3 协议规定的 MAC 帧格式。

在半双工方式下使用 CSMA/CD 协议，而在全双工方式不使用 CSMA/CD 协议。

与 10BASE-T 和 100BASE-T 技术向后兼容。

吉比特以太网使用 2 种成熟的技术：一种来自现有的以太网，另一种则是美国国家标准协会 ANSI 制定的光纤通道 FC (Fiber Channel)。



好处：技术成熟；互操作性很好；在广域网中使用以太网时价格便宜；采用统一的以太网帧格式，简化了操作和管理。



半双工方式工作的吉比特以太网：为保持 64 字节最小帧长度，以及 100 米的网段的最大长度，增加了 2 个功能：载波延伸 (carrier extension)、分组突发 (packet bursting)

【注意：全双工方式工作的吉比特以太网不使用载波延伸和分组突发。】

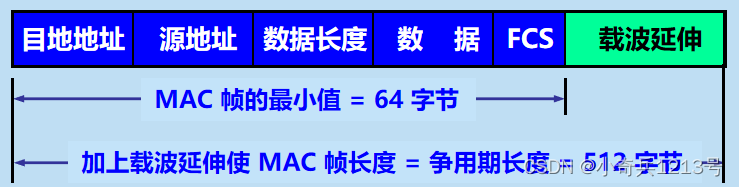

载波延伸：将争用时间增大为 512 字节。凡发送的 MAC 帧长不足 512 字节时，就用一些特殊字符填充在帧的后面。

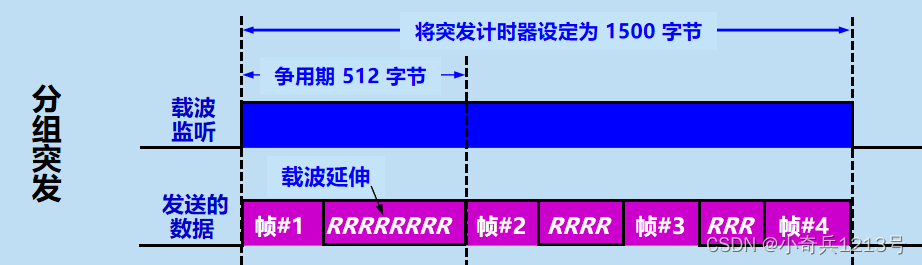

分组突发：当很多短帧要发送时，第 1 个短帧采用载波延伸方法进行填充，随后的一些短帧则可一个接一个地发送，只需留有必要的帧间最小间隔即可。这样就形成可一串分组的突发，直到达到 1500 字节或稍多一些为止。

---

---

10 吉比特以太网 (10GE) 和更快的以太网：

10 吉比特以太网（10GE）主要特点：万兆比特、与 10、100 Mbit/s 和 1 Gbit/s 以太网的帧格式完全相同、保留了 IEEE 802.3 标准规定的以太网最小和最大帧长、只使用光纤作为传输媒体、只工作在全双工方式，没有争用问题，不使用 CSMA/CD 协议。



IEEE 在 2001 年初成立了 802.3 EFM 工作组，专门研究高速以太网的宽带接入技术问题。

以太网宽带接入具有以下特点：

可以提供双向的宽带通信。

可以根据用户对带宽的需求灵活地进行带宽升级。

可以实现端到端的以太网传输，中间不需要再进行帧格式的转换。

但不支持用户身份鉴别。



PPPoE (PPP over Ethernet) ：在以太网上运行 PPP。

将 PPP 帧封装到以太网中来传输。

现在的光纤宽带接入 FTTx 都要使用 PPPoE 的方式进行接入。

利用 ADSL 进行宽带上网时，从用户个人电脑到家中的 ADSL 调制解调器之间的连接也使用 RJ-45 和 5 类线，也使用 PPPoE。
