实验7.5 数据选择器及应用

一、实验预习要求
1、复习数据选择器的工作原理。
2、用数据选择器对实验内容中的各逻辑函数式进行预设计。

二、实验目的
1、掌握中规模集成数据选择器的逻辑功能及使用方法。
2、学会用中规模集成数据选择器构成组合逻辑电路的方法。

三、实验原理
在多路数据传输过程中，能实现从多路信号中有选择地传送某一路到唯一公用数据输出端的电路称为数据选择器，其选择功能由地址码（选择控制）的输入端编码决定。数据选择器的功能类似于一个单刀多掷开关，所以又称为“多路开关”。
1、双4选1数据选择器74LS153
所谓双4选1数据选择器，就是在一块集成芯片上集成两个完全独立的4 选1 数据选择器。
2、8选1数据选择器74LS151
74LS151为互补输出的8选1数据选择器。

四、实验设备与器件
1、TH-SZ型数字系统设计实验箱；
2、74LS04 六反相器，数据选择器；
3、导线/插接线若干。

五、实验内容（Multisim仿真）

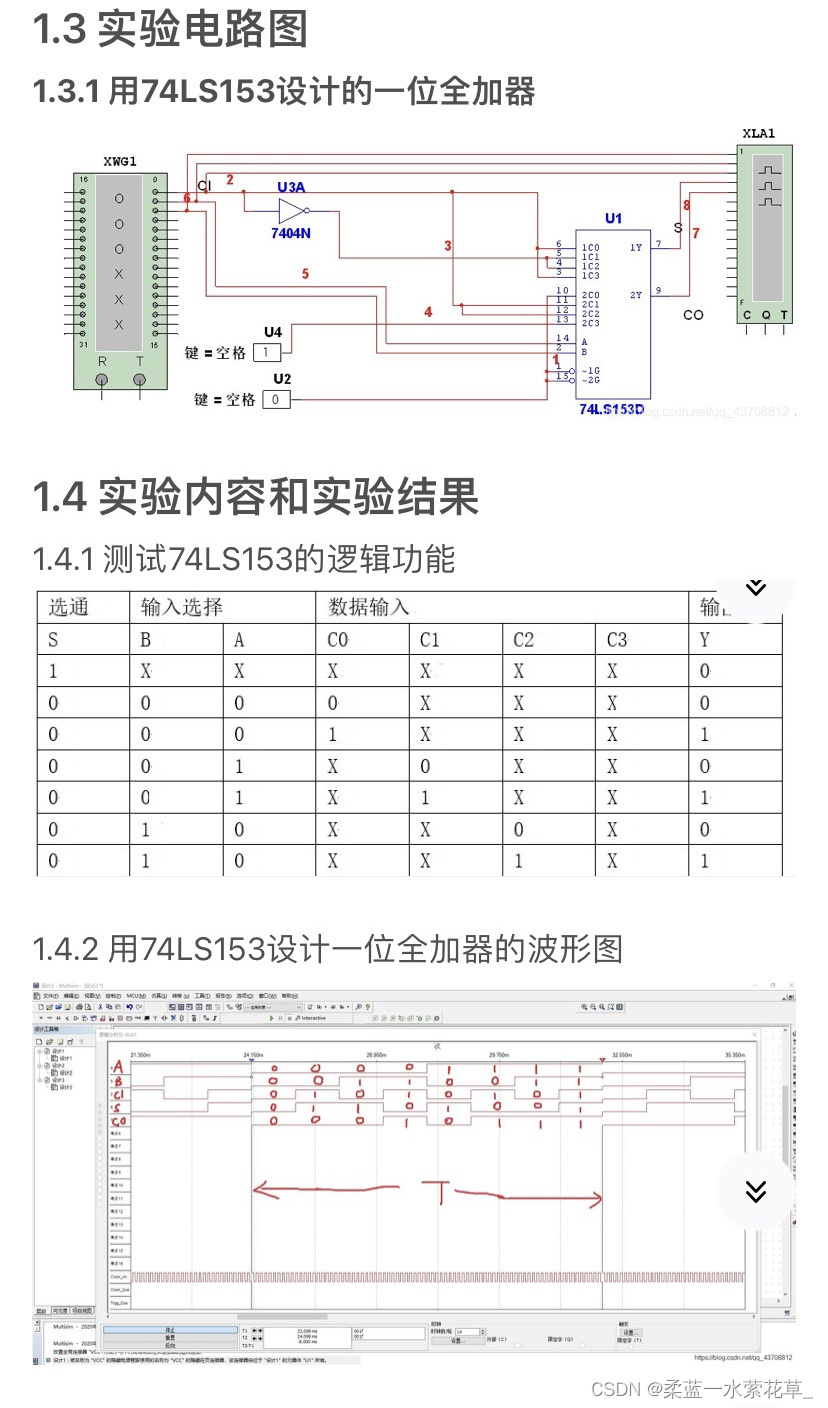

1、用74LS153实现一个一位全加器。

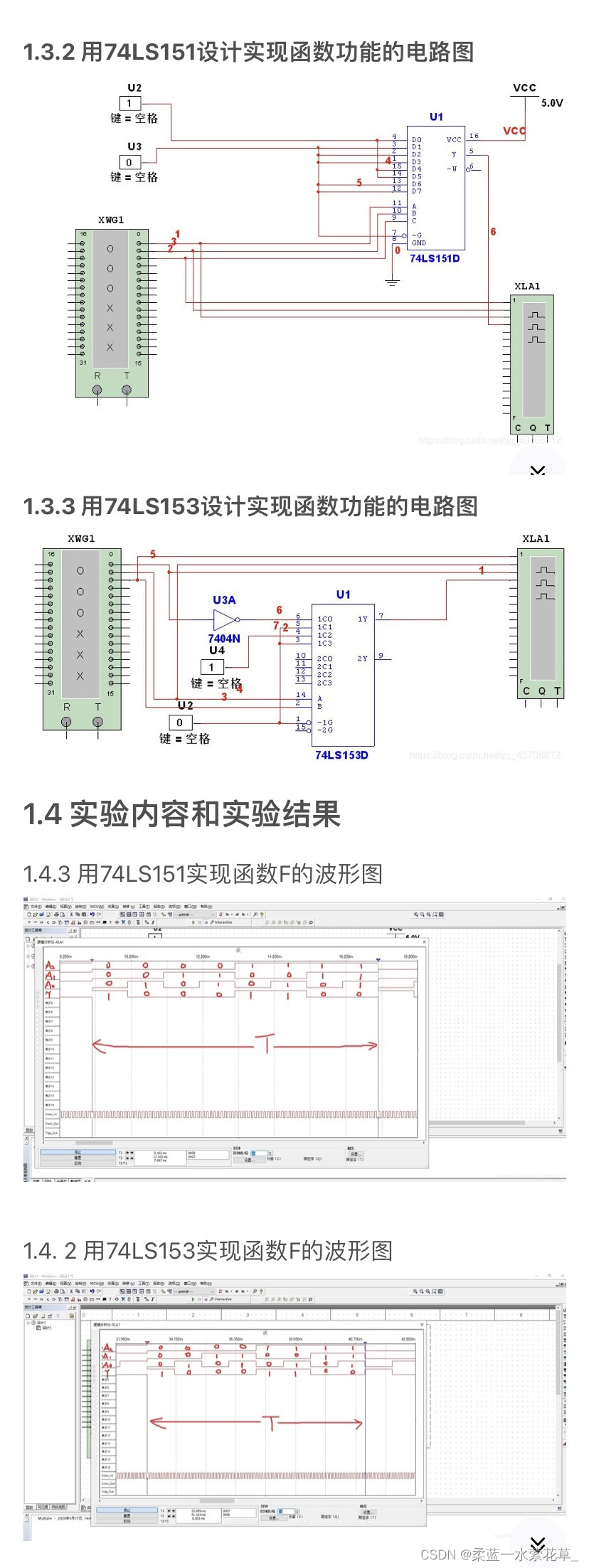

2、用74LS151或74LS153设计实现函数（F=m0，m4，m5）功能的电路图。
