本文基于普中51开发板，在其例程代码稍加改动而成的。

单片机的入门小项目也很益智：启动单片机，四位数码管显示0000，按下s1并松开，显示1000，再按下s1并松开显示2000，连续10次按下并松开s2，数码管显示2100、2200、2300、...、2900、2000。

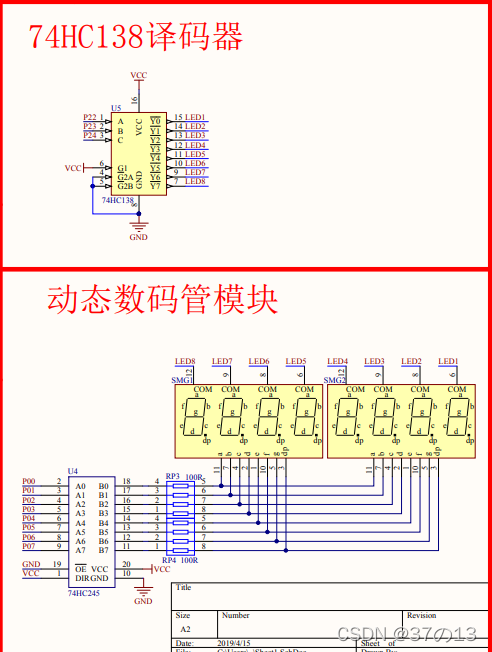

以上是开发板部分原理图。可以看出位选功能是由74HC138控制的，而数码管显示数字则是采用共阴极来共同控制。

由此，来理清一下思路：首先对按键执行扫描操作，然后记录下按键的次数，以此来对应显示的数字；然后通过控制74HC138模块，来选中不同的位置；最后写入真值以此来达到效果。

可以建立一个变量来对应按键次数，也可将真值放入数组，由此当变量变化时，调用数组里对应的真值，以达到目的。

#include "reg52.h"

typedef unsigned int u16;
typedef unsigned char u8;

sbit LSA=P2^2;
sbit LSB=P2^3;
sbit LSC=P2^4;

sbit k1=P3^1;
sbit k2=P3^0;
sbit k3=P3^2;
sbit k4=P3^3;

u8 code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
					0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};


#define KEY1 1
#define KEY2 2
#define KEY3 3
#define KEY4 4

char keynum1,keynum2,keynum3,keynum4;
u8 DisplayData[8];

void delay(u16 i)
{
	while(i--);
}

u8 KeyScan(u8 mode)
{
	static u8 keyen=1;
	if(mode==1)
	{
		keyen=1;
	}
	if(keyen==1&&(k1==0||k2==0||k3==0||k4==0))
	{
		delay(1000);  //Ïû¶¶´¦Àí
		keyen=0;
		if(k1==0)return KEY1;
		else if(k2==0)return KEY2;
		else if(k3==0)return KEY3;
		else if(k4==0)return KEY4;
	}
	else if(k1==1&&k2==1&&k3==1&&k4==1)
	{
		keyen=1;
	}
	return 0;
}

void DigDisplay()
{
	u8 i;
	for(i=0;i<8;i++)
	{
		switch(i)
		{
			case(0):
				LSA=1;LSB=1;LSC=1; break;
			case(1):
				LSA=0;LSB=1;LSC=1; break;
			case(2):
				LSA=1;LSB=0;LSC=1; break;
			case(3):
				LSA=0;LSB=0;LSC=1; break;
			case(4):
				LSA=1;LSB=1;LSC=0; break;
			case(5):
				LSA=0;LSB=1;LSC=0; break;
			case(6):
				LSA=1;LSB=0;LSC=0; break;
			case(7):
				LSA=0;LSB=0;LSC=0; break;
		}
		P0=DisplayData[i];
		delay(100);
		P0=0x00;
	}
}

void datapros()
{
	u8 key=KeyScan(0);
	switch(key)
	{
		case 1:  keynum1++;if(keynum1==9)keynum1=0; break;
		case 2:  keynum2++;if(keynum2==9)keynum2=0; break;
		case 3:  keynum3++;if(keynum3==9)keynum3=0; break;
		case 4:  keynum4++;if(keynum4==9)keynum4=0; break;
	}
	DisplayData[0]=smgduan[keynum1];
	DisplayData[1]=smgduan[keynum2];
	DisplayData[2]=smgduan[keynum3];
	DisplayData[3]=smgduan[keynum4];
}

void main()
{
	while(1)
	{
		datapros();
		DigDisplay();
	}
}

以上代码实现其功能，当按下不同按键时，不同的数码管数字变换。
