静压式液位计

静压式液位计
用压力法测量开口容器液位的依据是：液位高度=压力/（介质密度×重力加速度）
用差压法测量容器液位的依据是：液位高度=差压/（介质密度×重力加速度）
单法兰开口容器
经典例题

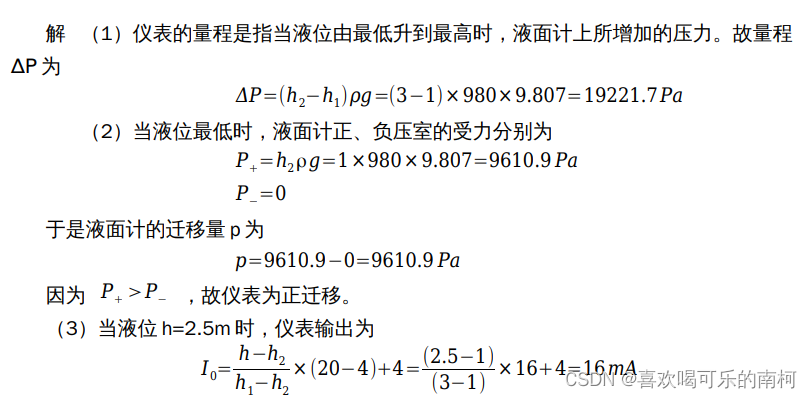

例1：用单法兰液位计测量 开口容器内的液位，其最高液位和最低液位到仪表的距离分别为 h₁=1m 和 h₂=3m（见图）。若被测介质的密度为 ρ=980kg/m³,求：
（1）变送器的量程为多少？
（2）是否需要迁移？迁移量为多少？
（3）如液面的高度 h=2.5m，电液面计的输出为多少？

差压变送器闭口容器（湿）
经典例题

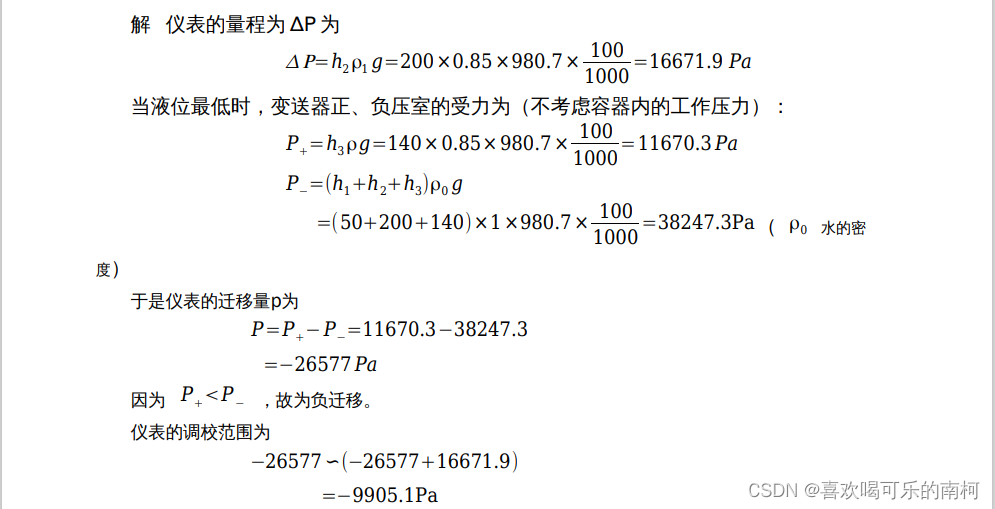

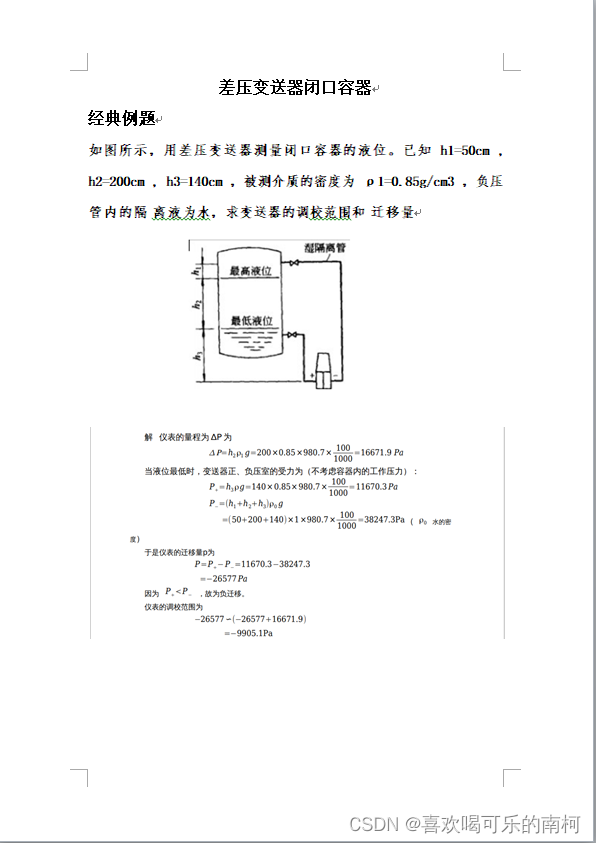

如图所示，用差压变送器测量闭口容器的液位。已知 h1=50cm , h2=200cm , h3=140cm ，被测介质的密度为 ρ1=0.85g/cm3 ，负压管内的隔 离液为水，求变送器的调校范围和 迁移量

差压变送器闭口容器（干）
经典例题

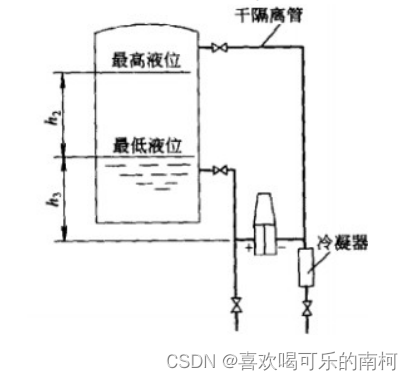

如图所示为用差压变送器测量闭口的液位。已知 h2=200cm , h3=140cm ，被测液体的密度 为 0.85g/cm3 ,求：
（1）变送器的量程和迁移量;

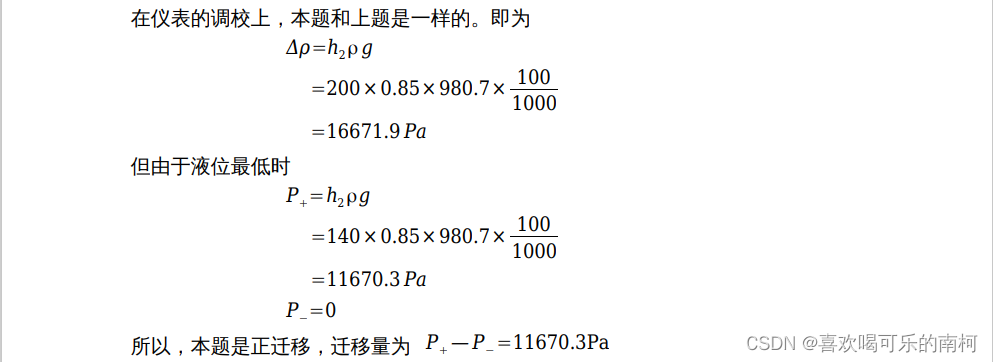

（2）在安装、使用场合和调校上，本题和上题和上题有何区别

答 用差压变送器测量容器液位时，为了保证必要的精度，负压导管内的静压力必须恒 定。对于容器内外的温度差较大，或被测液体的气相容易凝结的测量场合，负压导管内必须 加装隔离液，如上题图所示。对于容器外温度差不大，或被测液体的气相不易凝结，则负压 导管内可不加隔离液，如本题图所示。但由于被测液体的气相总有一定的凝结，故通常在负 压排污阀前加一冷凝管。这样如果被测液体的气相有少量冷凝，也不会影响仪表的测量精度。
