电力电子-simulink-单相桥式全控整流电路仿真



电路已经搭建完毕，参数调整完毕，希望仿真出延迟角α=0°，30°，60°，90°的波形

• α=0°

pulse generator1：phase delay=0

pulse generator2：phase delay=0+0.01

• α=30°

pulse generator1：phase delay=0.00167

pulse generator2：phase delay=0.00167+0.01

……以此类推，（pulse generator1 的phase delay=，T=0.02s）

个人认为仿真中最能锻炼自己实践能力的步骤即是：当预期结果出现偏差时，如何排查原因和纠错的过程

Keypoint1：

电路图连接过程中元器件之间无法连接（出现红色线）：

原因是信号类型不同。（可能是simulink信号、物理信号等）

解决方法是换模型或者添加信号转换模块。

Keypoint2:

脉冲信号发生器参数的调整。

Pulse type 和Time 的选择错误有可能导致波形畸变。

Keypoint3：

注意区分detailed thyristor和GTO模型。

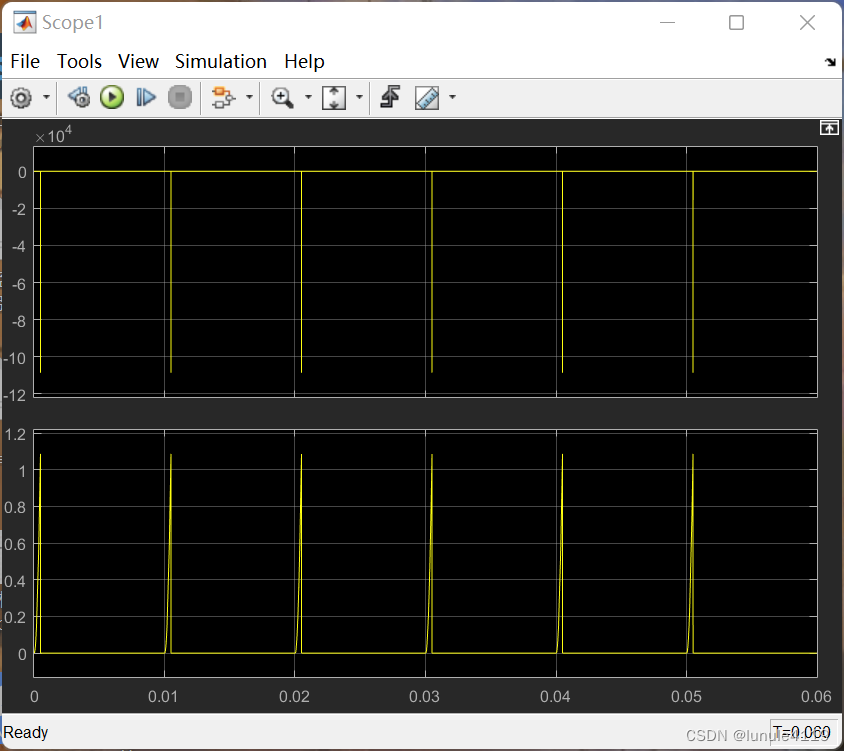

刚开始误用了GTO模型，发现输出的电压，电流波形近似于连续脉冲的波形

根据波形判断是晶闸管的导通时间出现问题。查看电子书可知，simulink中的GTO模型在门极信号为零时即关断，但我们需要的晶闸管有负脉冲关闭的功能，还需要有窄脉冲导通后保持的功能。因此采用detailed thyristor的模型。

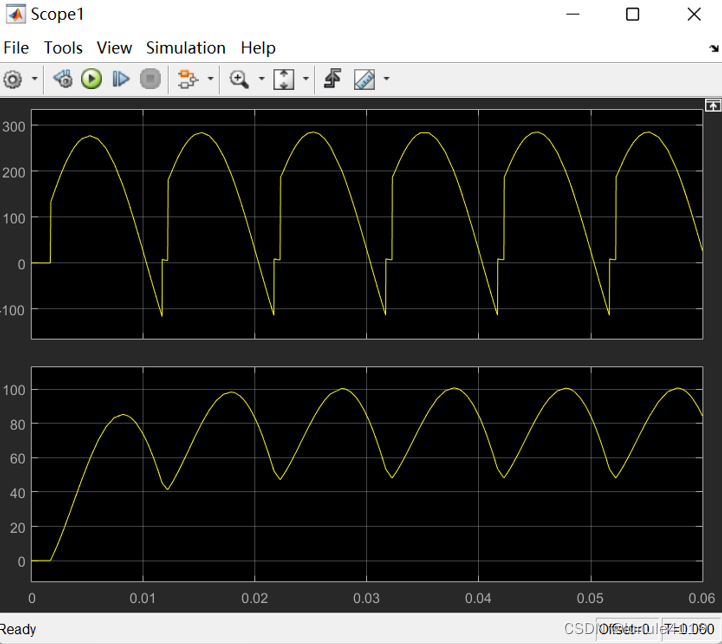

现在的输出波形和理论波形很相近了，但是发现电压波形在跳变的时候存在异常（抖动了一下），推测将L增大就能消除该异常。（此时L=0.01H）

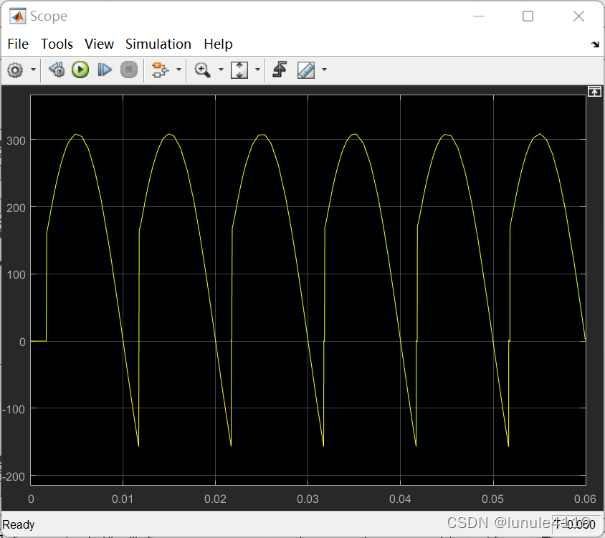

当L增大到0.7H时，电压跳变正常。
