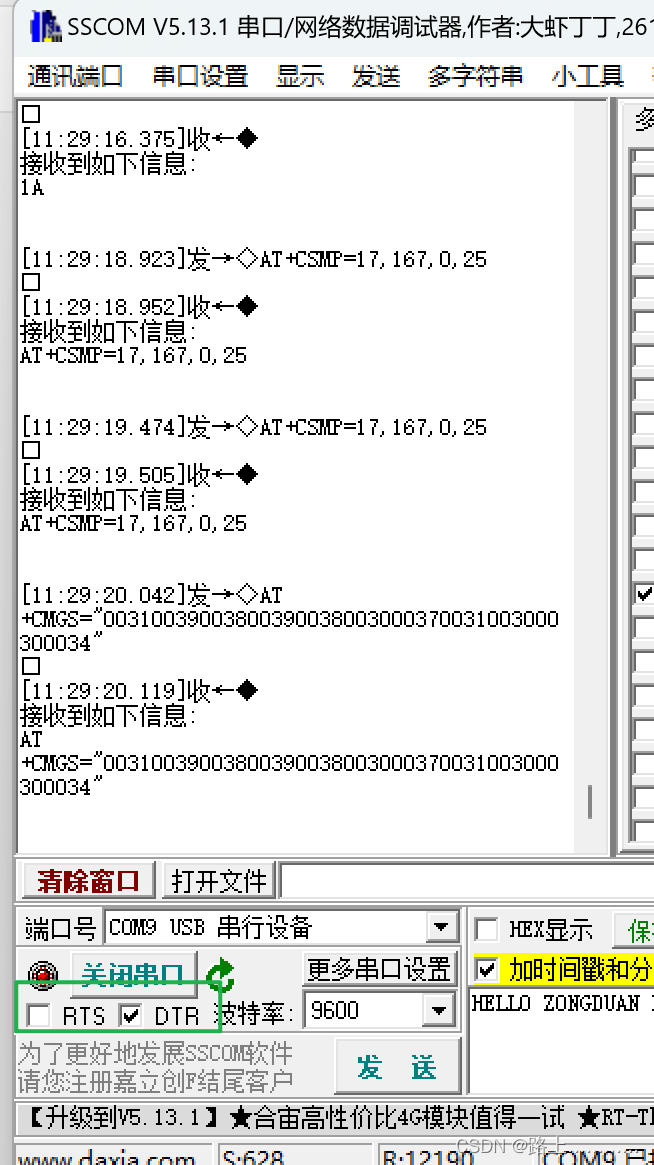

开发调试过程中，突然XCOM串口调试助手无法接发数据，而用了sscom却可以实现正常功能，emo了很久，对比了两个软件对串口的设置，包括波特率，停止位，校验位等设置，也没发现异端，以为是sscom这个软件禁用了XCOM。。。。。。。。。

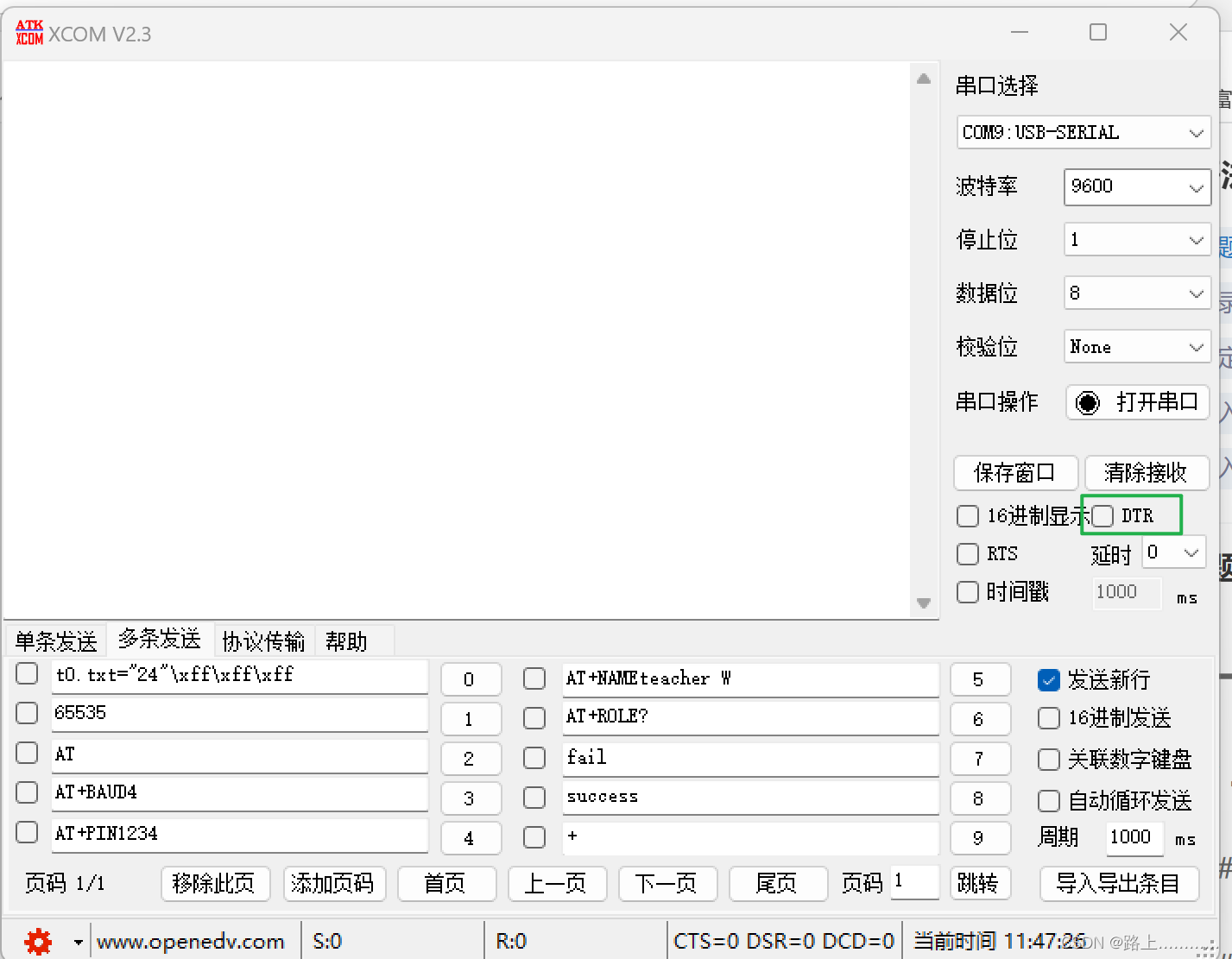

后来仔细比对发现，XCOM的DTR选型被取消了，遂发现问题，并继续深入了解DTR和RTS的具体作用，此篇以记录。
在这里插入图片描述

在这里插入图片描述

有点看不懂，长进了再回来细究

参考博文：
串口流控制详解（CTS/RTS,DTR/DSR）
CH340下载程序时DTR和RTS的电平变化分析

路上............
