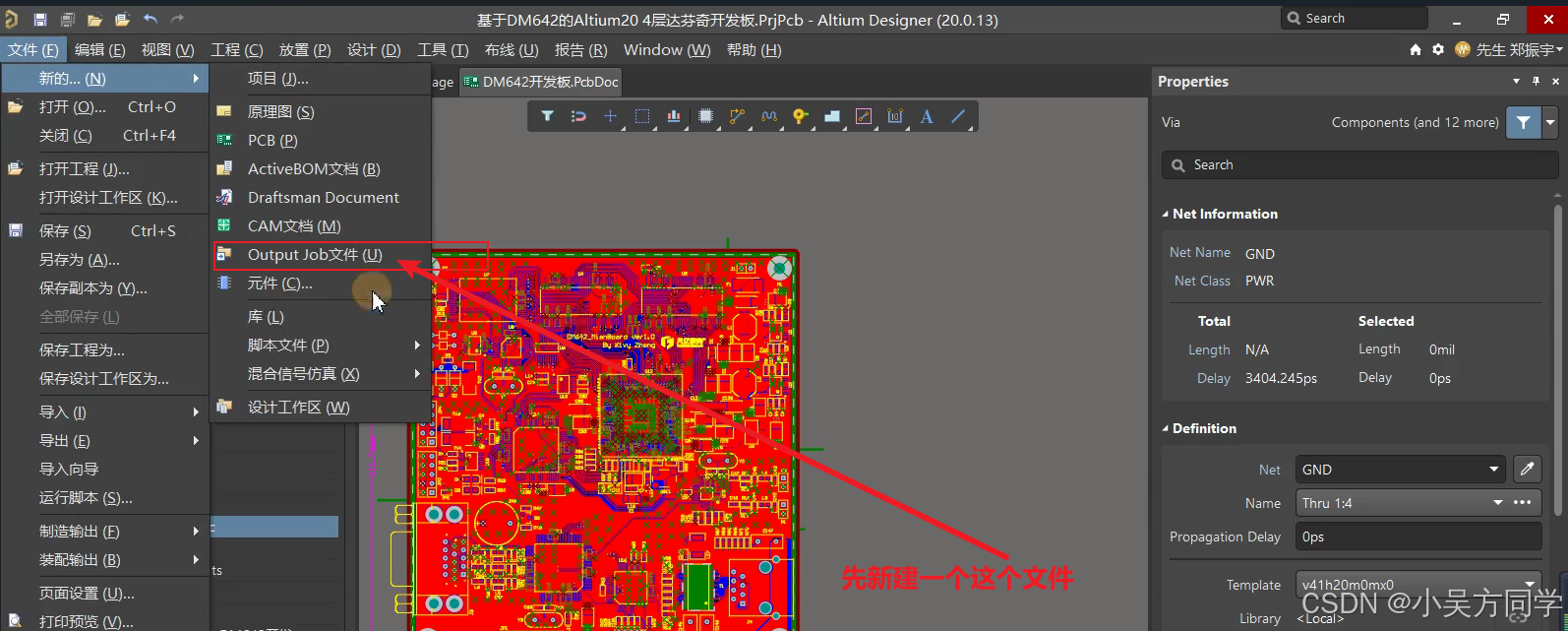

以下可以统一在OutPut Job文件下统一设置

在这里插入图片描述

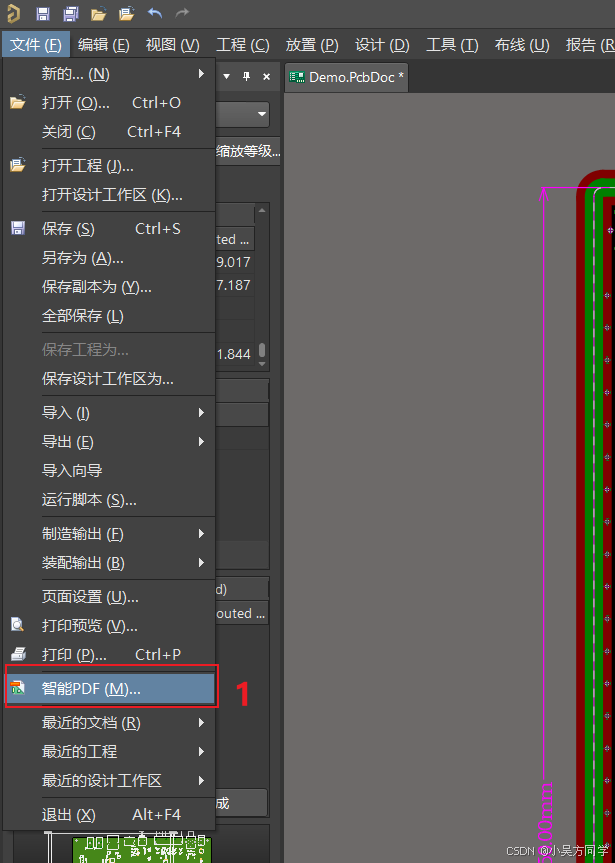

PDF装配图

装配图主要是让贴片人员进行核对器件位置是否正确
在这里插入图片描述

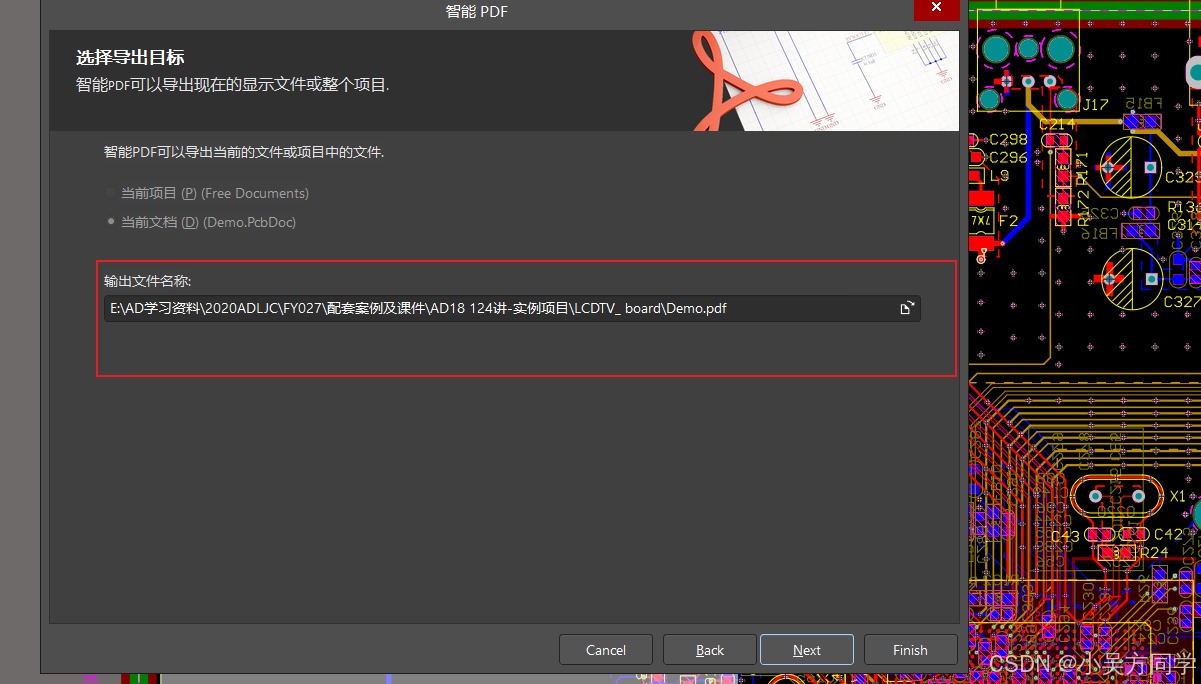

进入后直接NEXT到选择文件位置界面，设置自己想要的文件位置
在这里插入图片描述

在这里插入图片描述

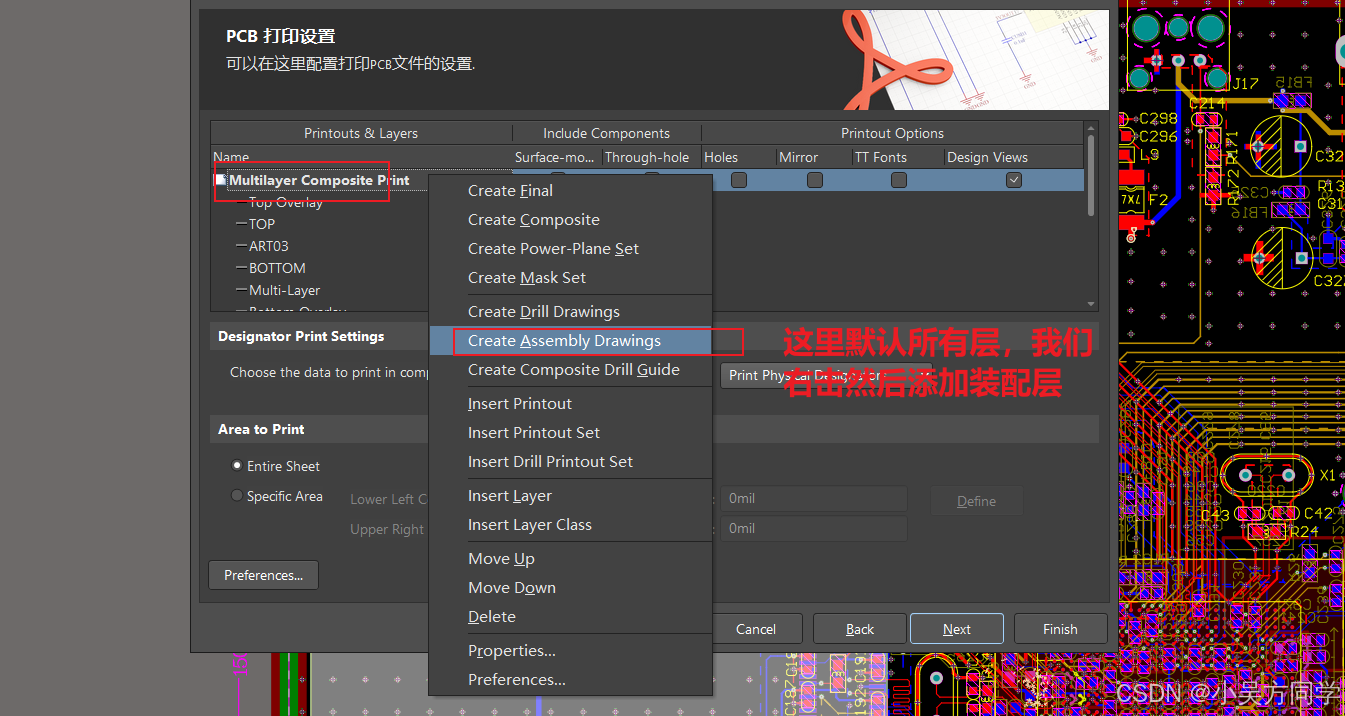

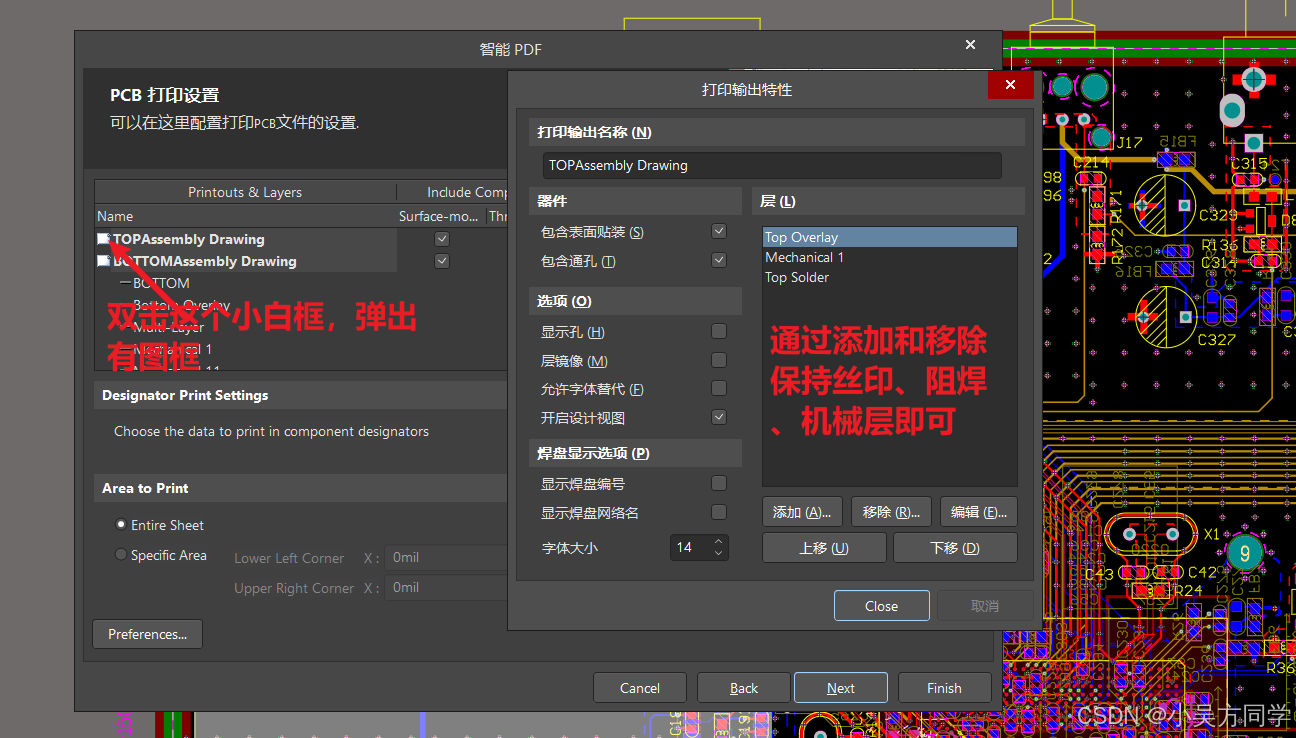

添加装配层，点击后会分别出现一个顶层和底层的装配层（都需要设置一下）
在这里插入图片描述
在这里插入图片描述

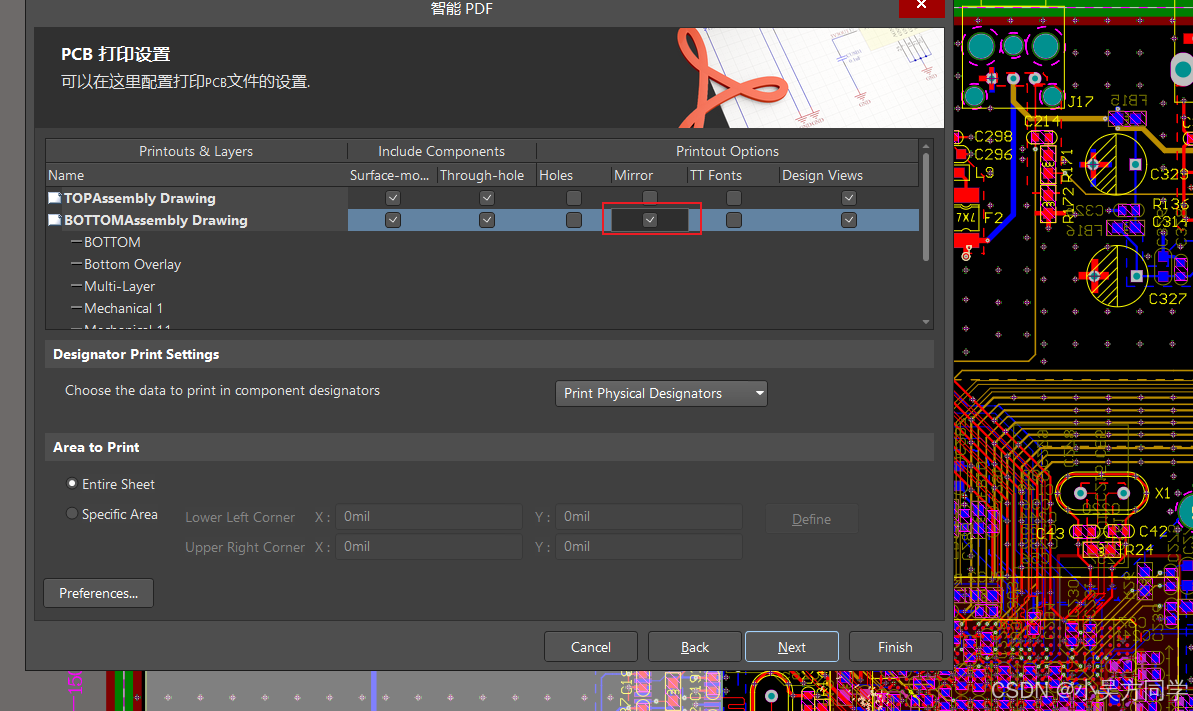

底层选择Mirror，这个作用是然底层的丝印能镜像一下
在这里插入图片描述
其他默认NEXT即可

多次线路PDF输出

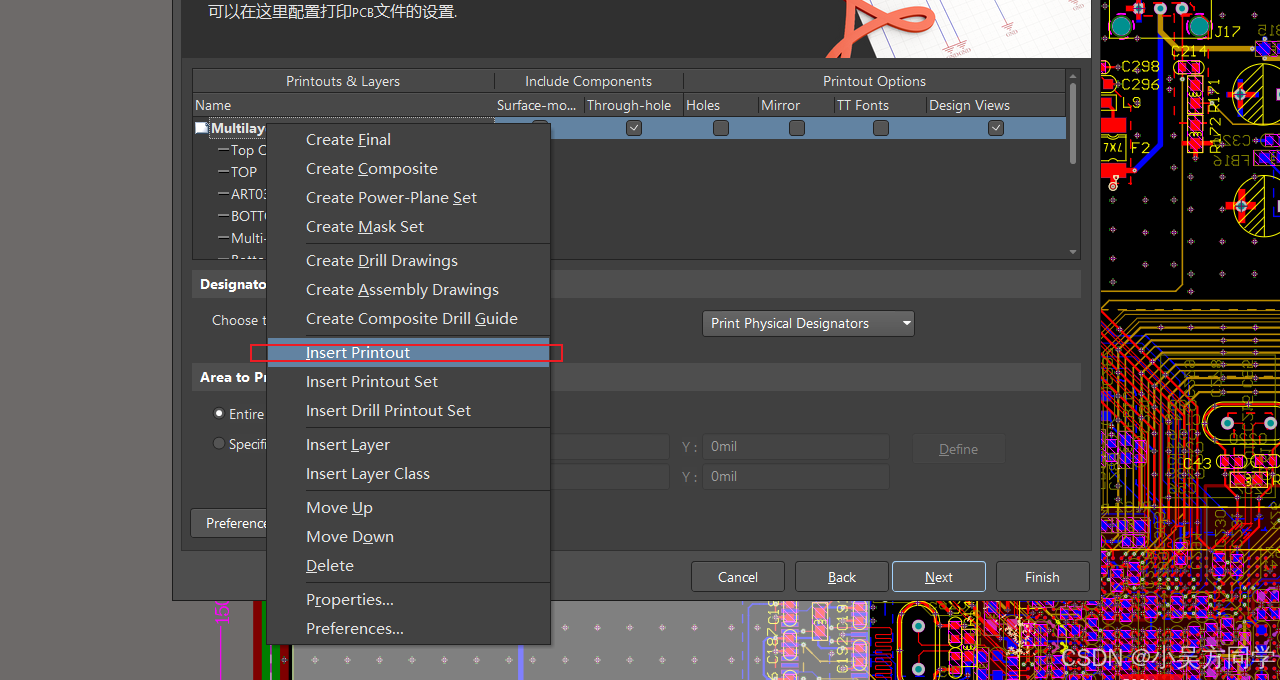

首先插入出输出层文件（有几层添加几次）
在这里插入图片描述
添加具体信息
在这里插入图片描述

生产文件输出

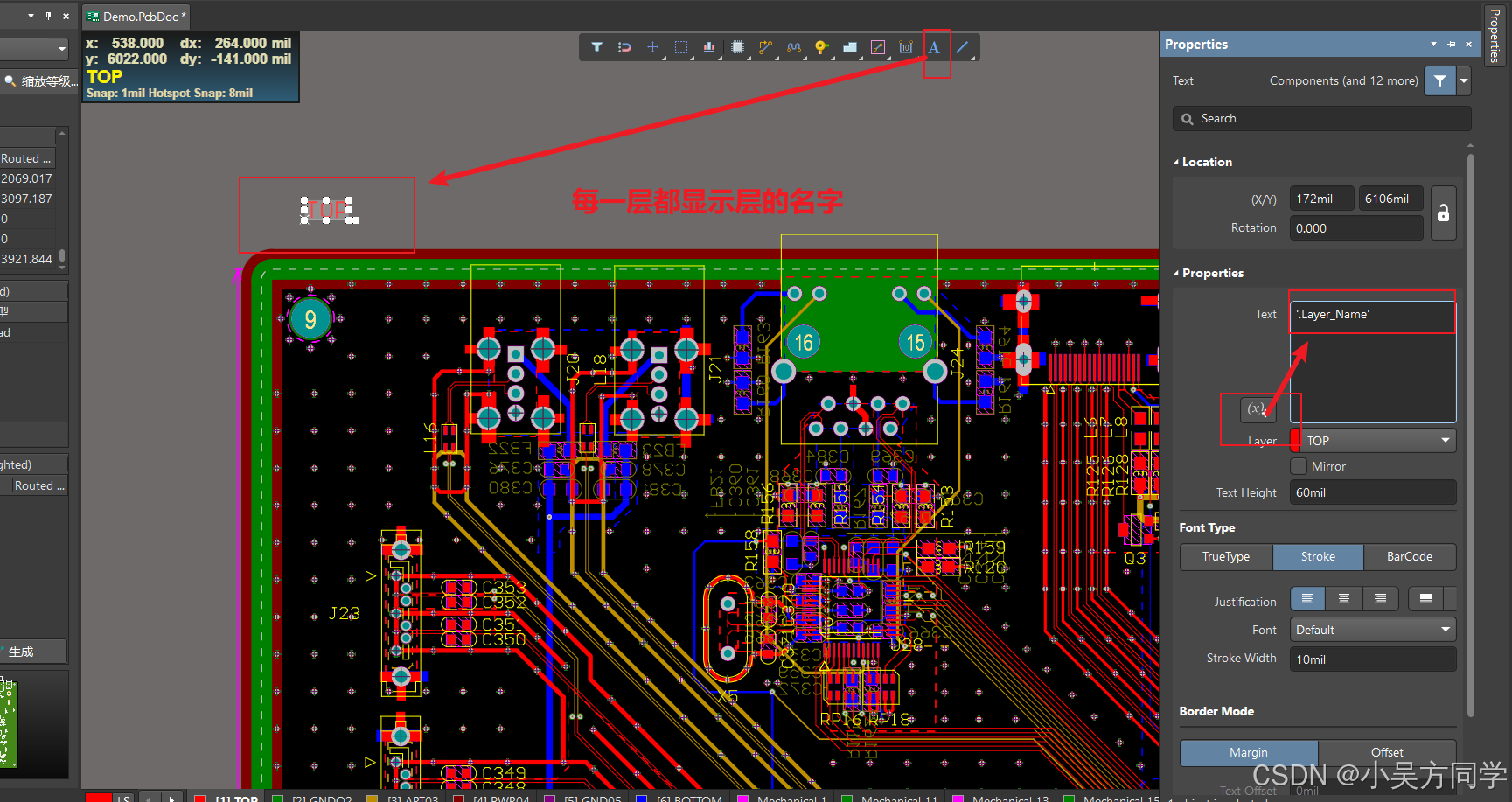

第一步：加层的标识
在这里插入图片描述

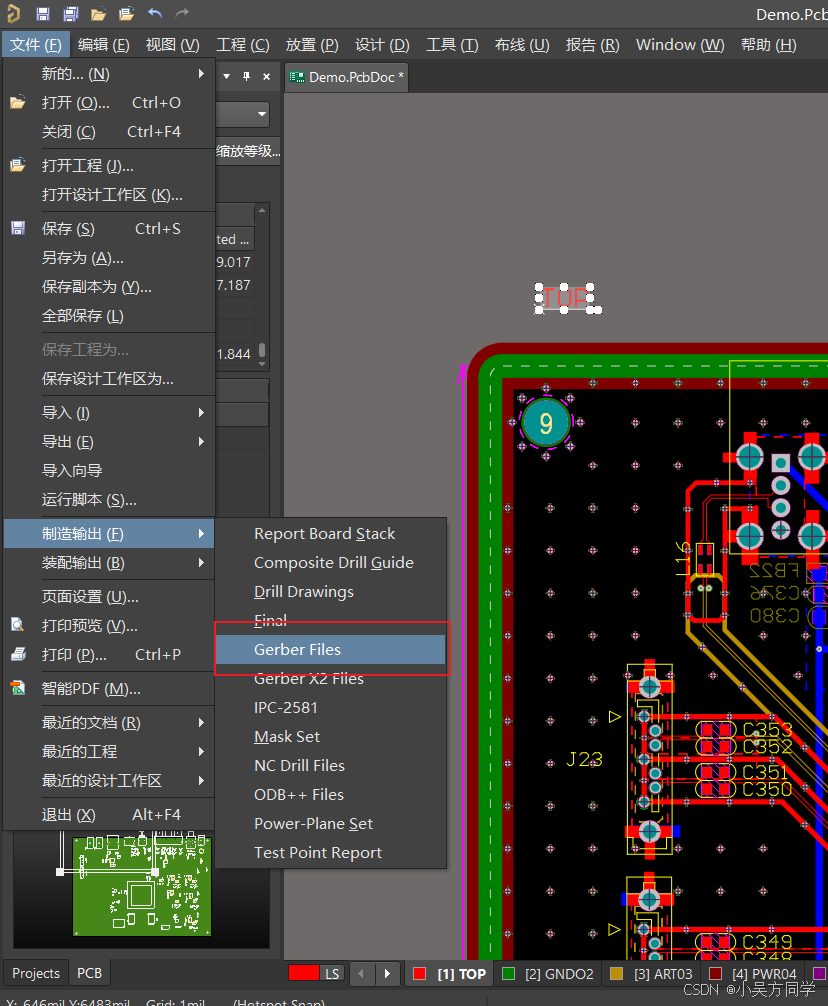

gerber文件输出

在这里插入图片描述

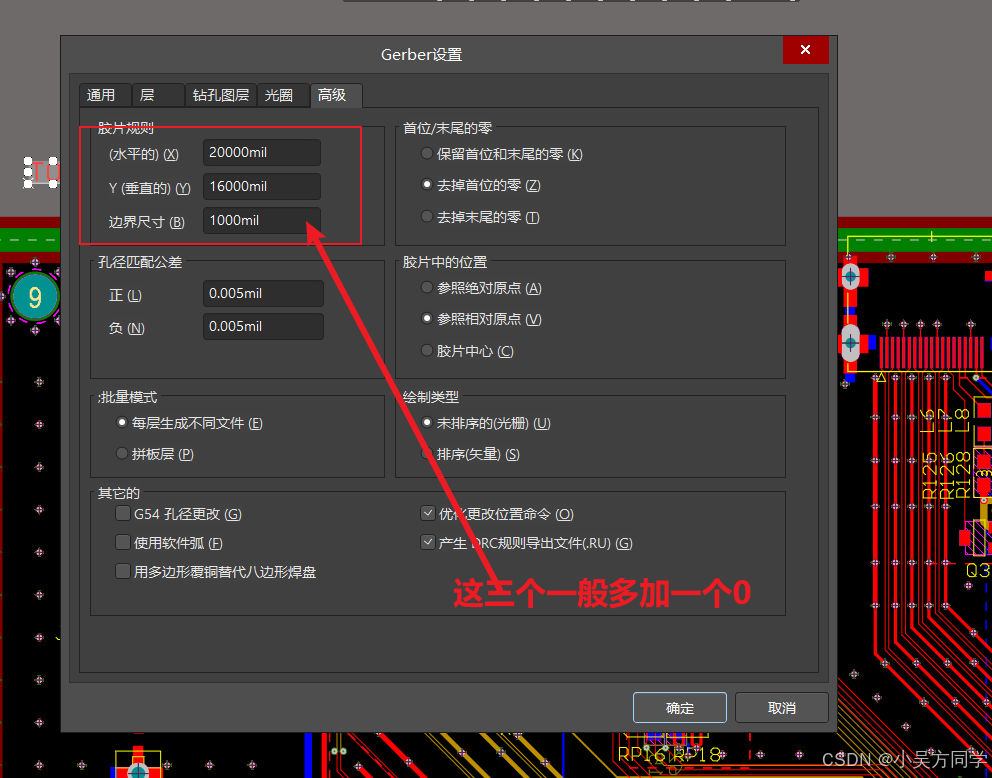

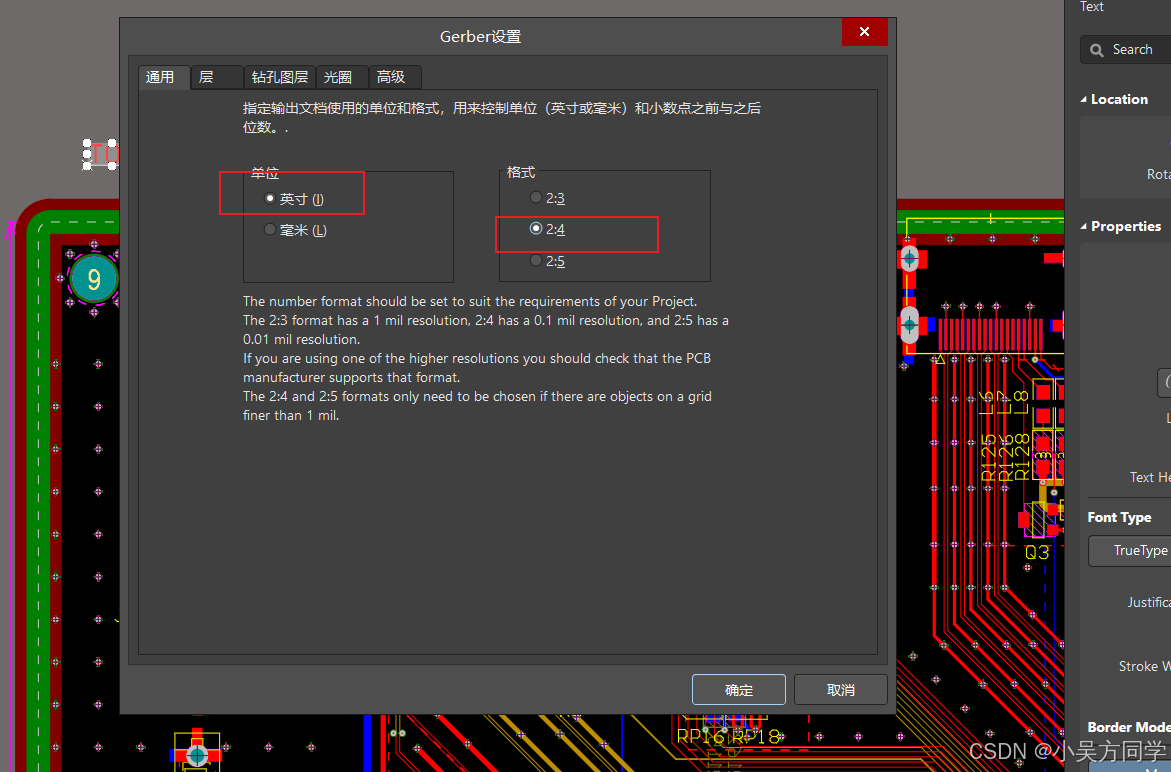

下面根据图片点击参数就好
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

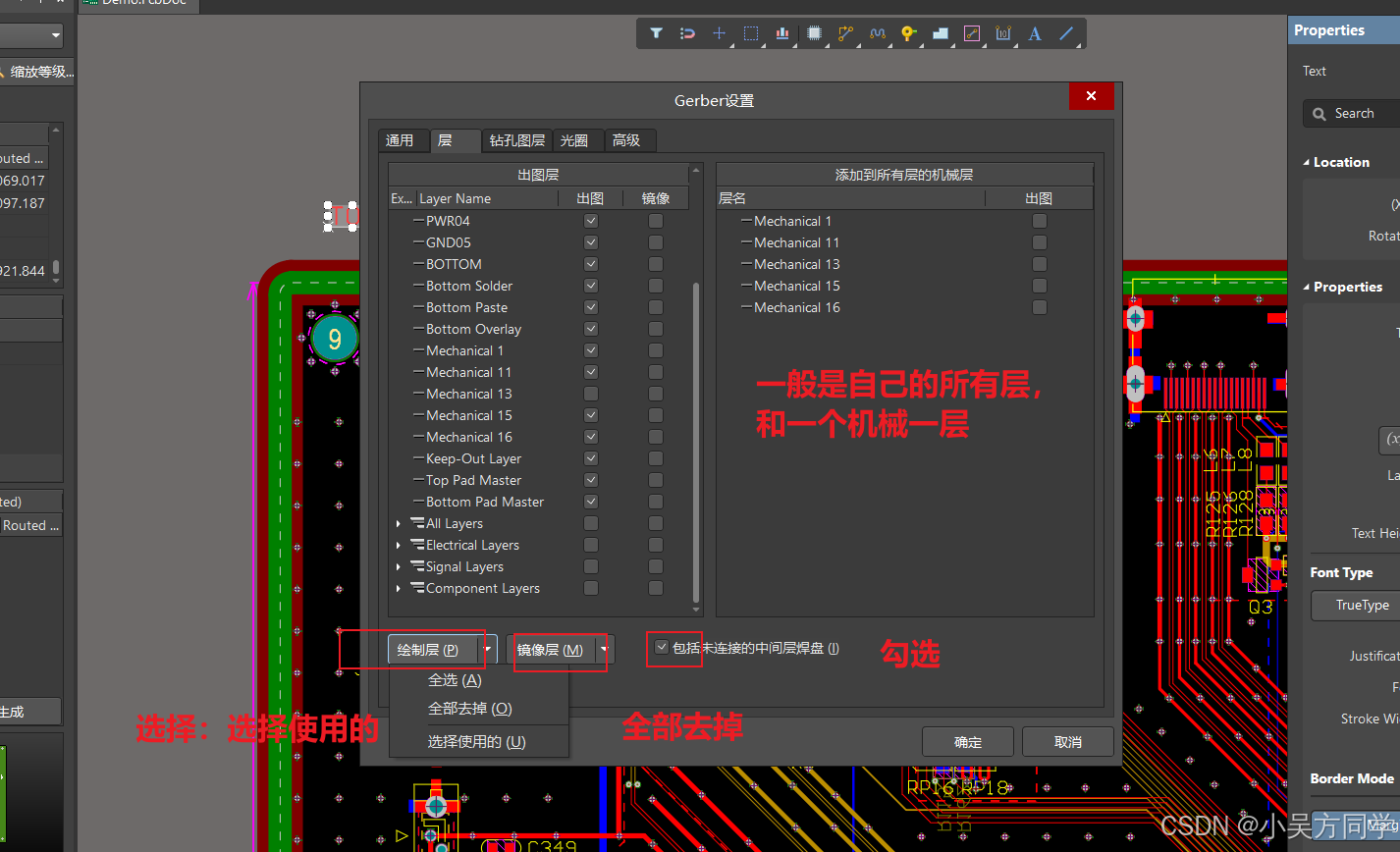

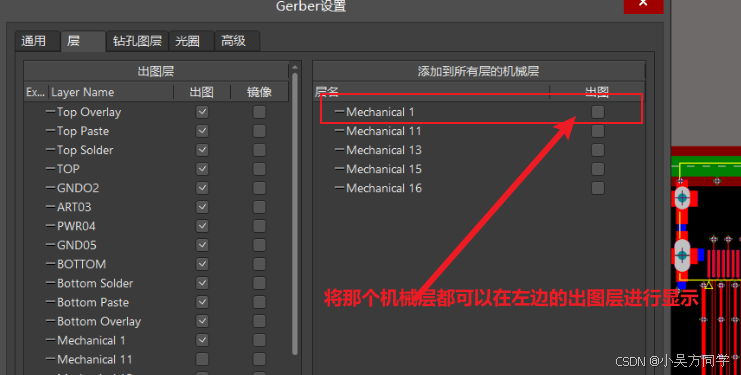

这里一般选择机械一层就可以了
在这里插入图片描述

在这里插入图片描述

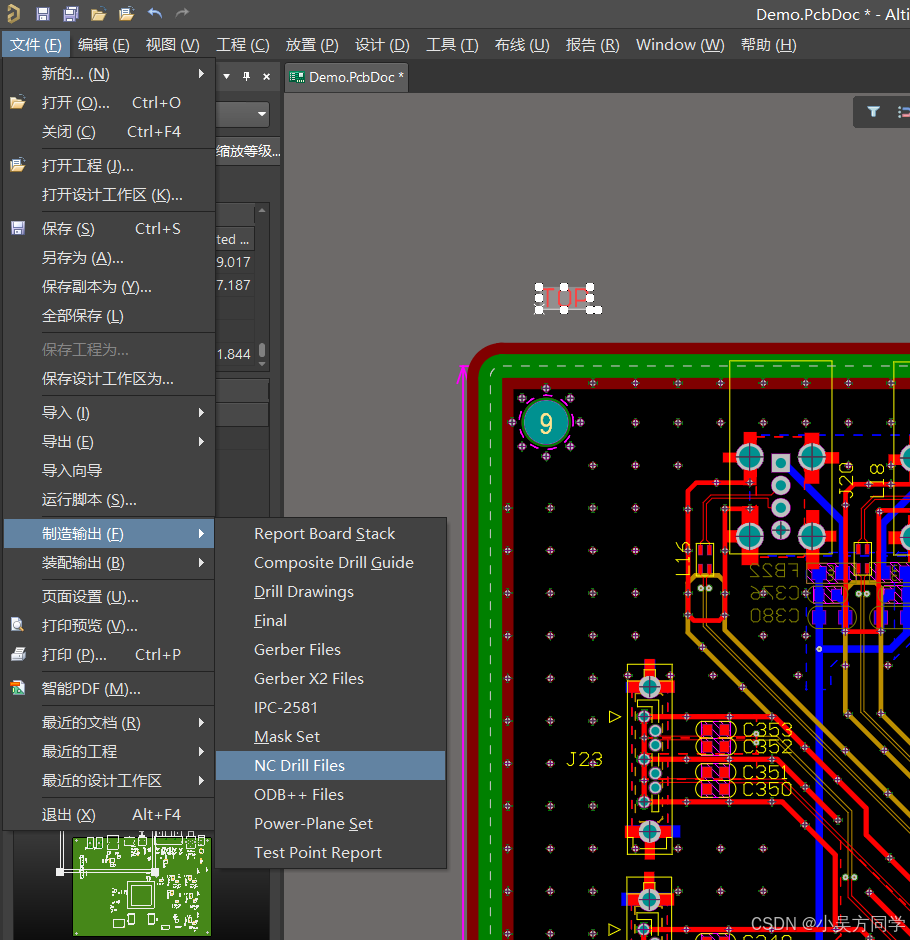

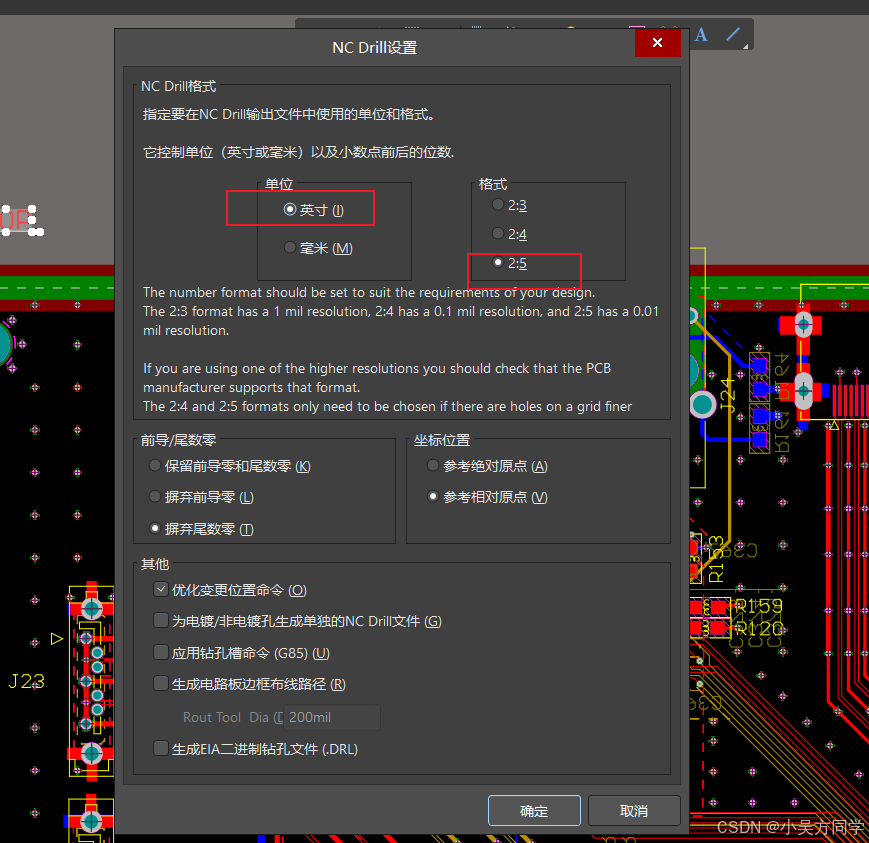

输出NC Drill（钻孔文件）

在这里插入图片描述
在这里插入图片描述

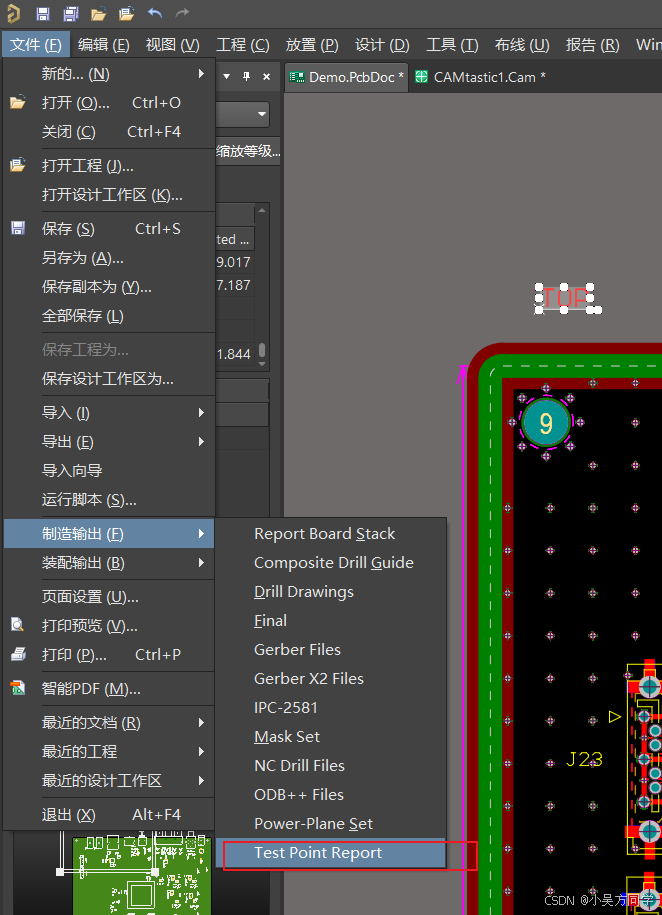

输出IPC网表（板厂可以进行对比，板厂发现短路等问题）

在这里插入图片描述

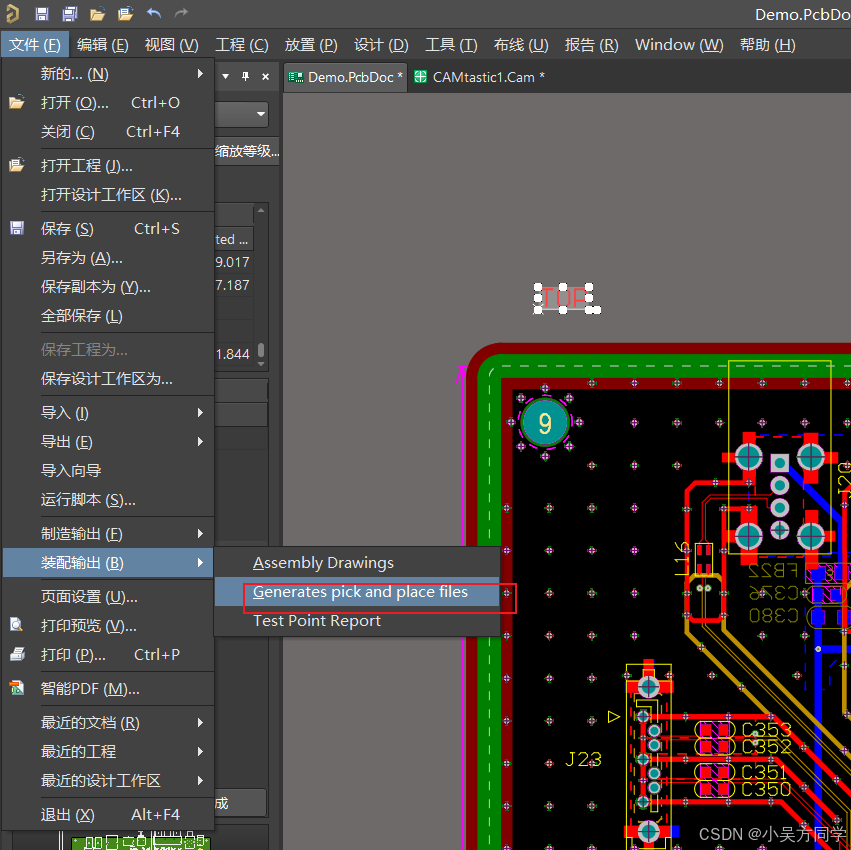

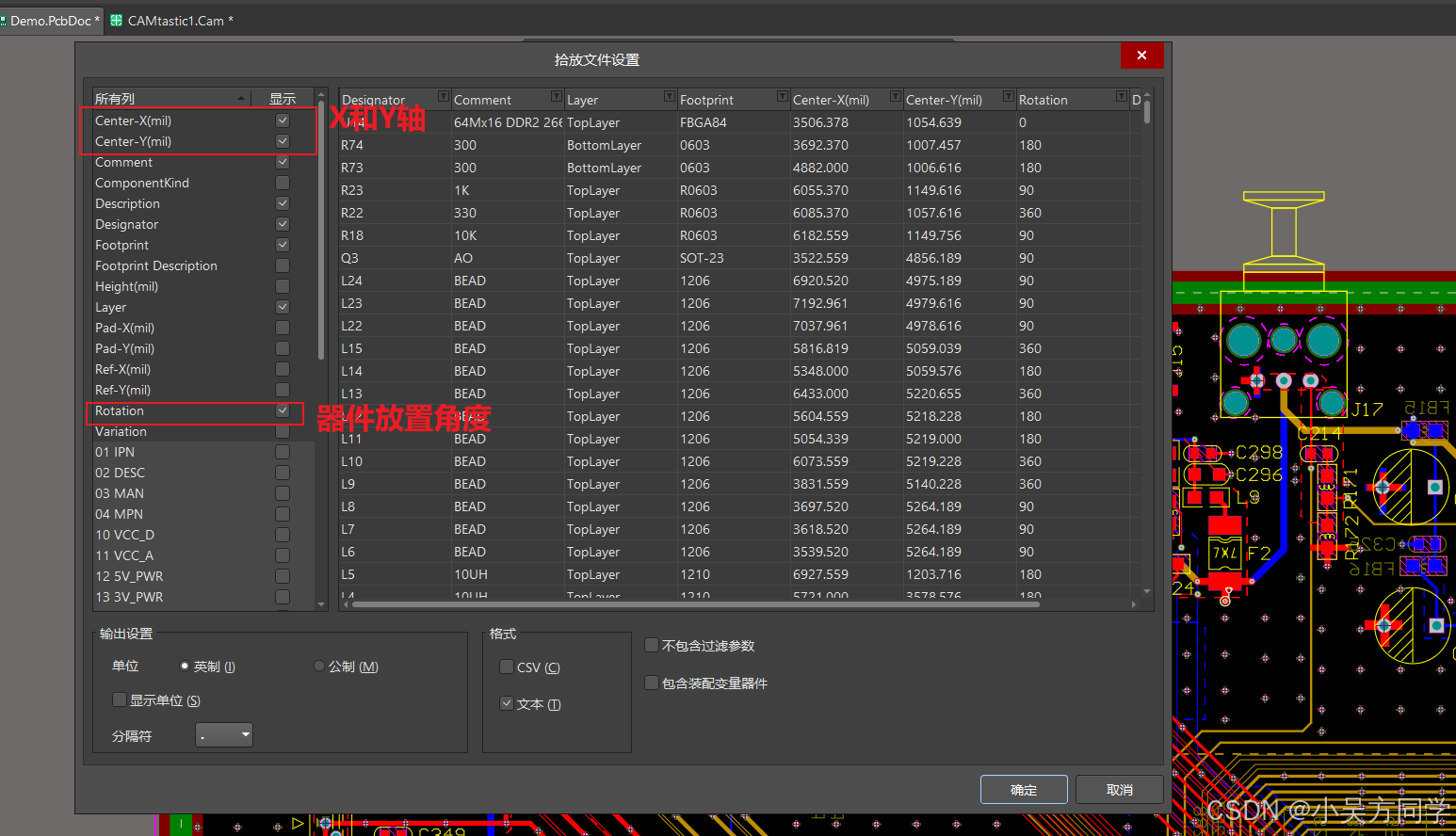

输出坐标文件

在这里插入图片描述
在这里插入图片描述
