如何在AD里面导出PCB装配图(位号图)

话不多说,直接上干货,直接喂到嘴里

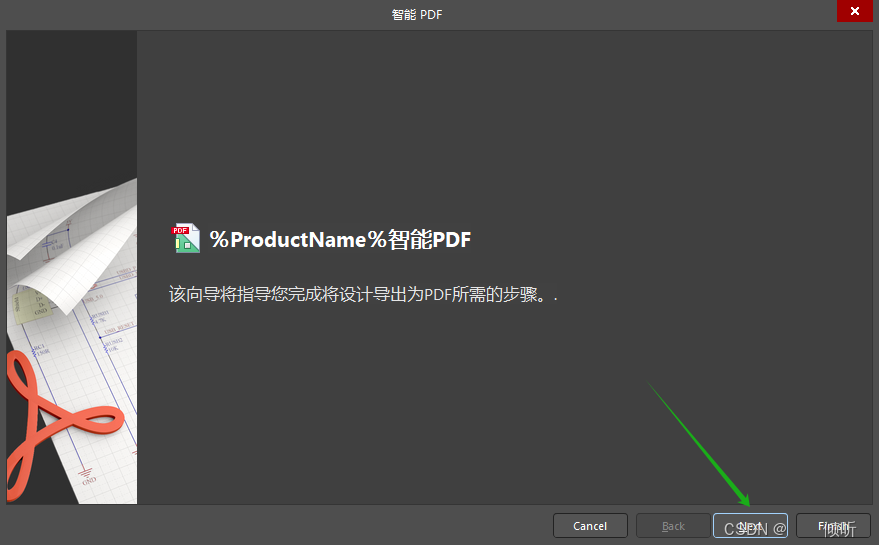

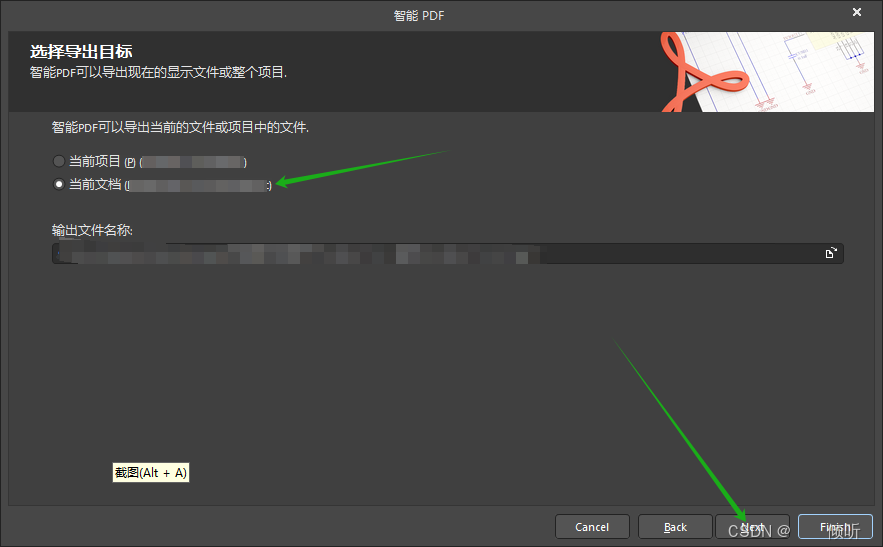

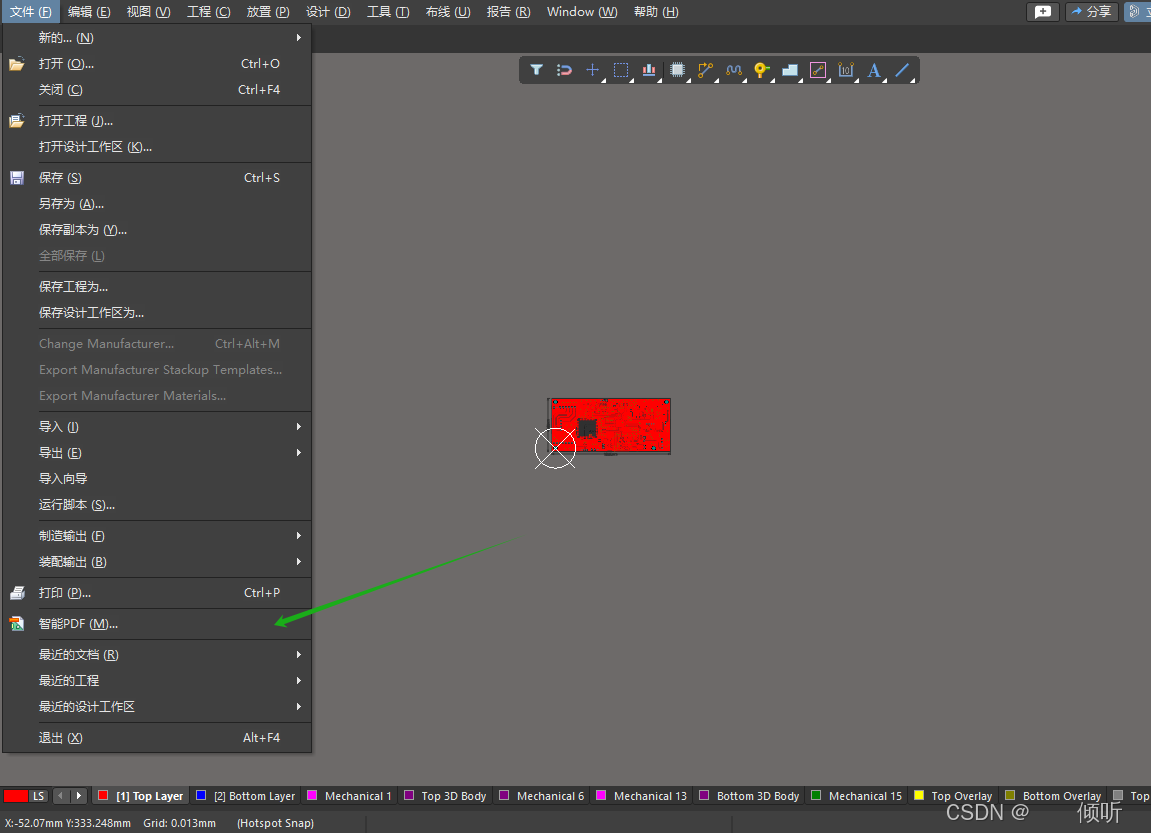

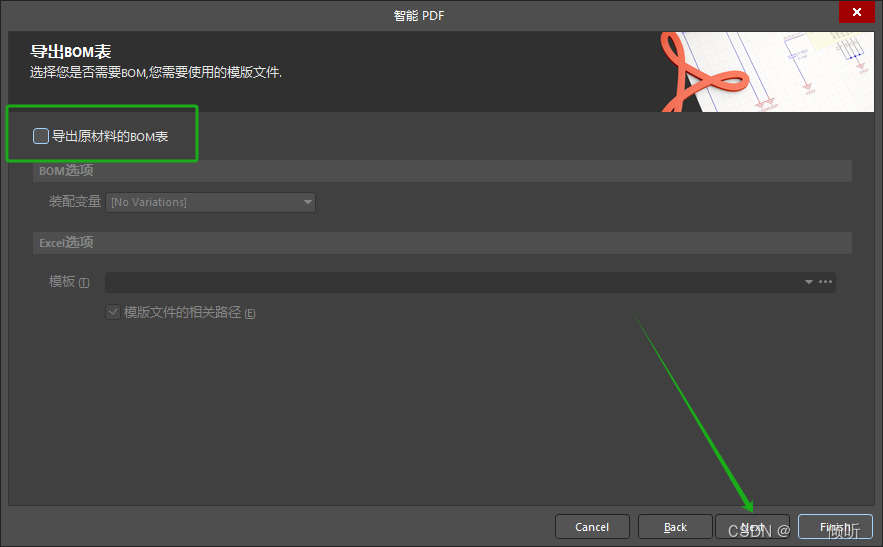

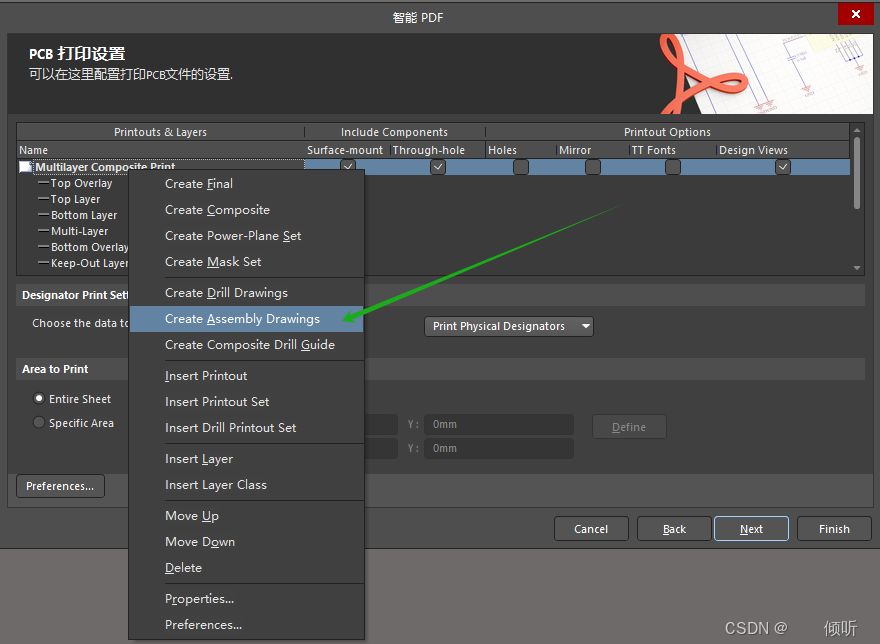

鼠标放在绿色箭头指示的地方,点击鼠标右键

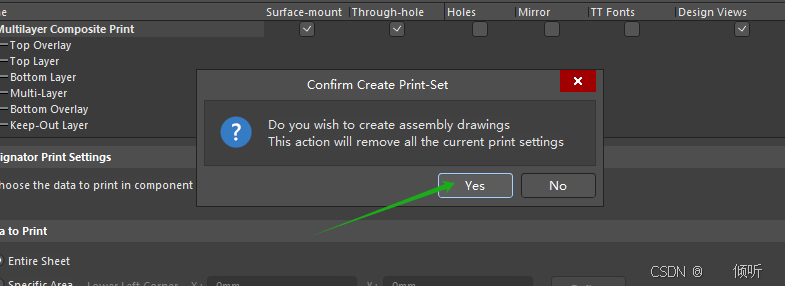

双击左键

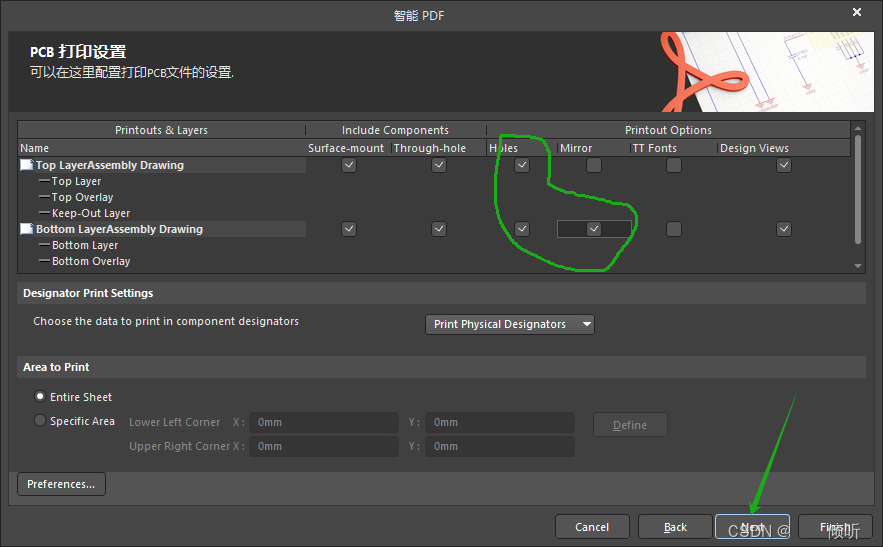

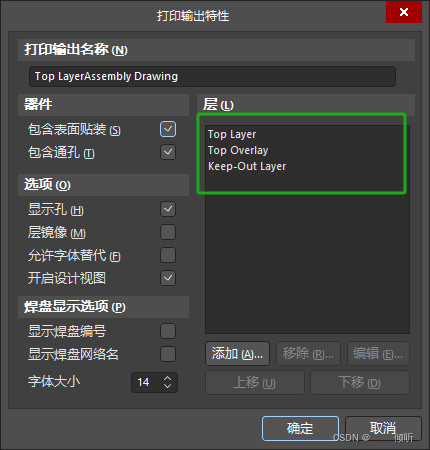

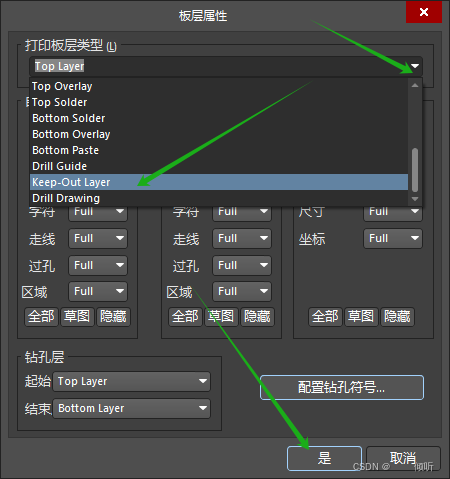

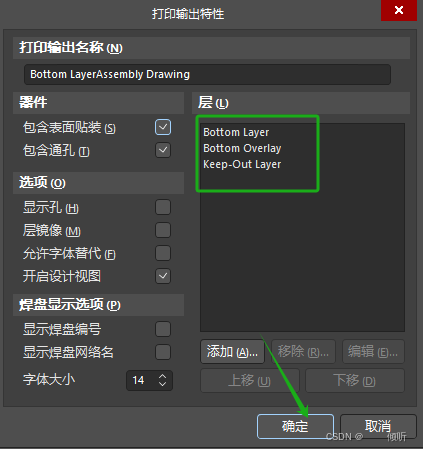

按Ctrl键选中,然后移出,如果你的板框在机械层,那你就留着板框所在的机械层,我的是Keep Out层,所以我后面需要把Keep Out层再添加进来

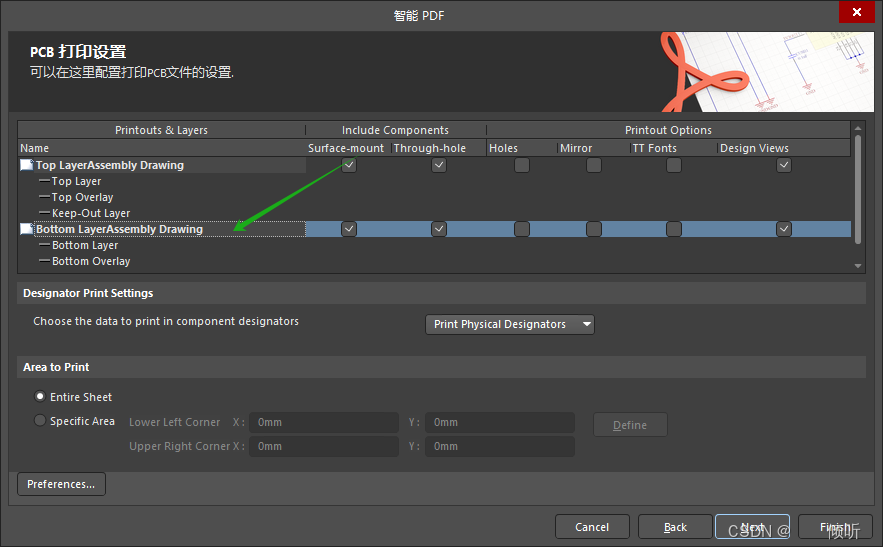

双击鼠标左键

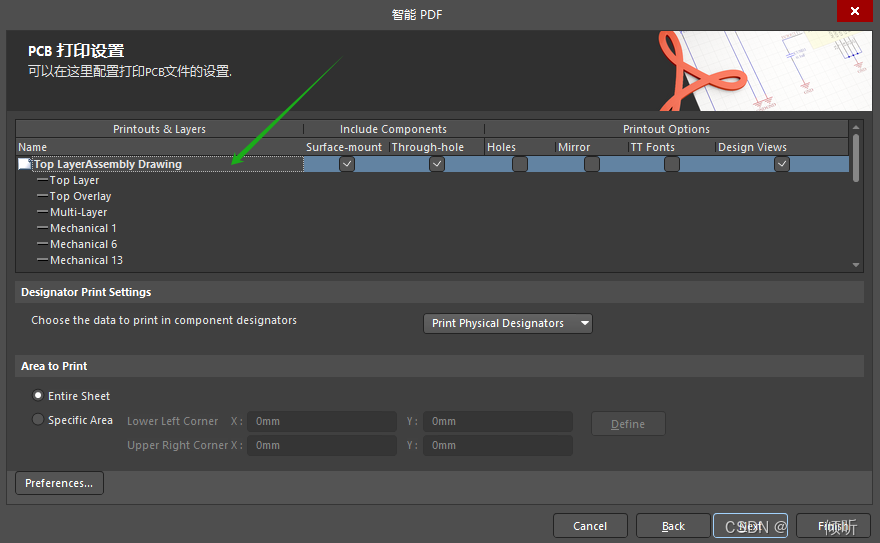

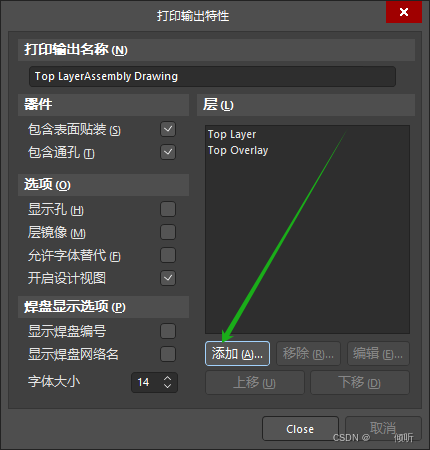

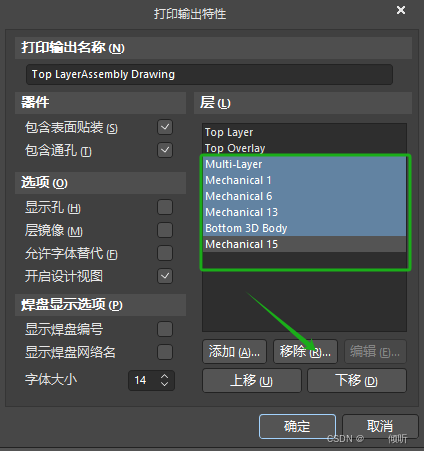

按Ctrl键选中,然后移出,如果你的板框在机械层,那你就留着板框所在的机械层,我的是Keep Out层,所以我后面需要把Keep Out层再添加进来,和上面的操作一样

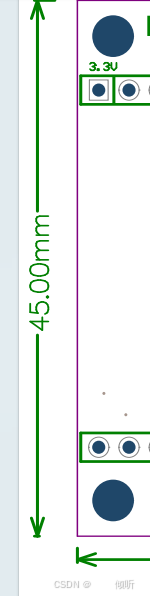

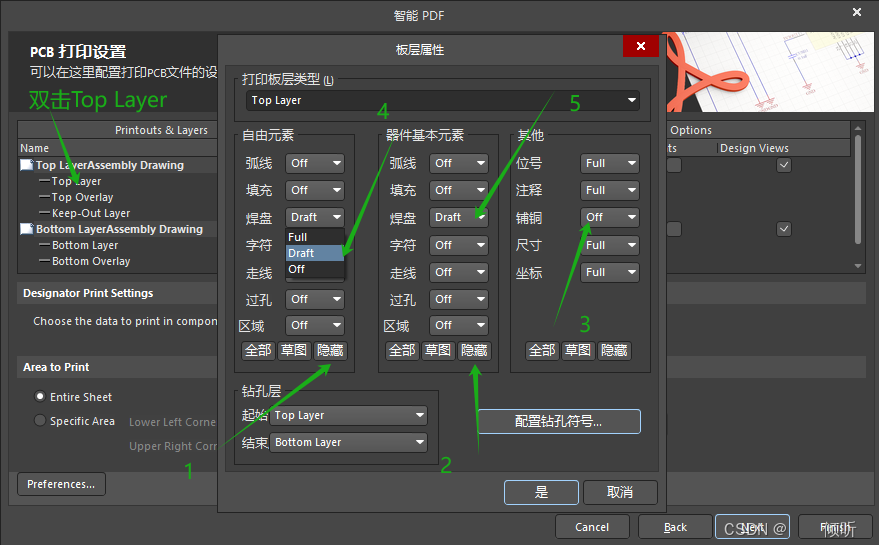

处理所想显示的内容,这里我想显示各个元器件的位号、板框层、板子的尺寸、焊盘变成透明状、不显示铺铜

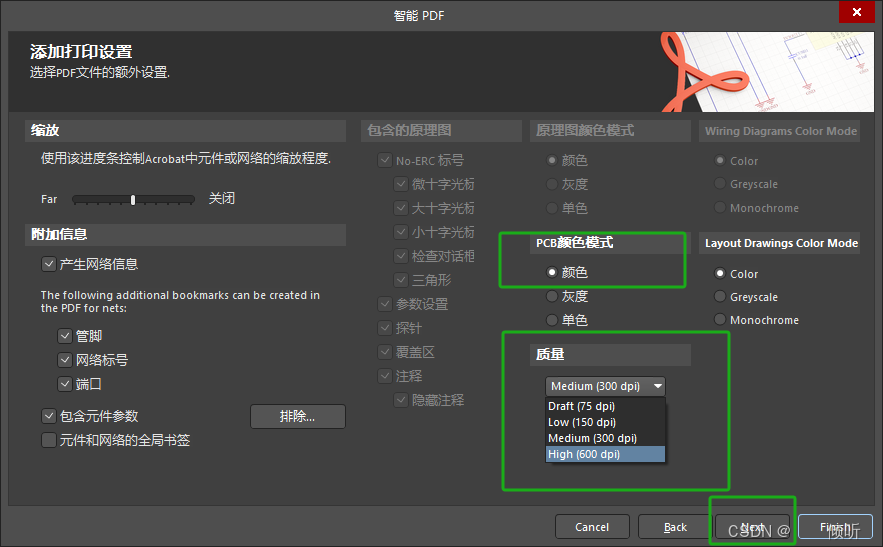

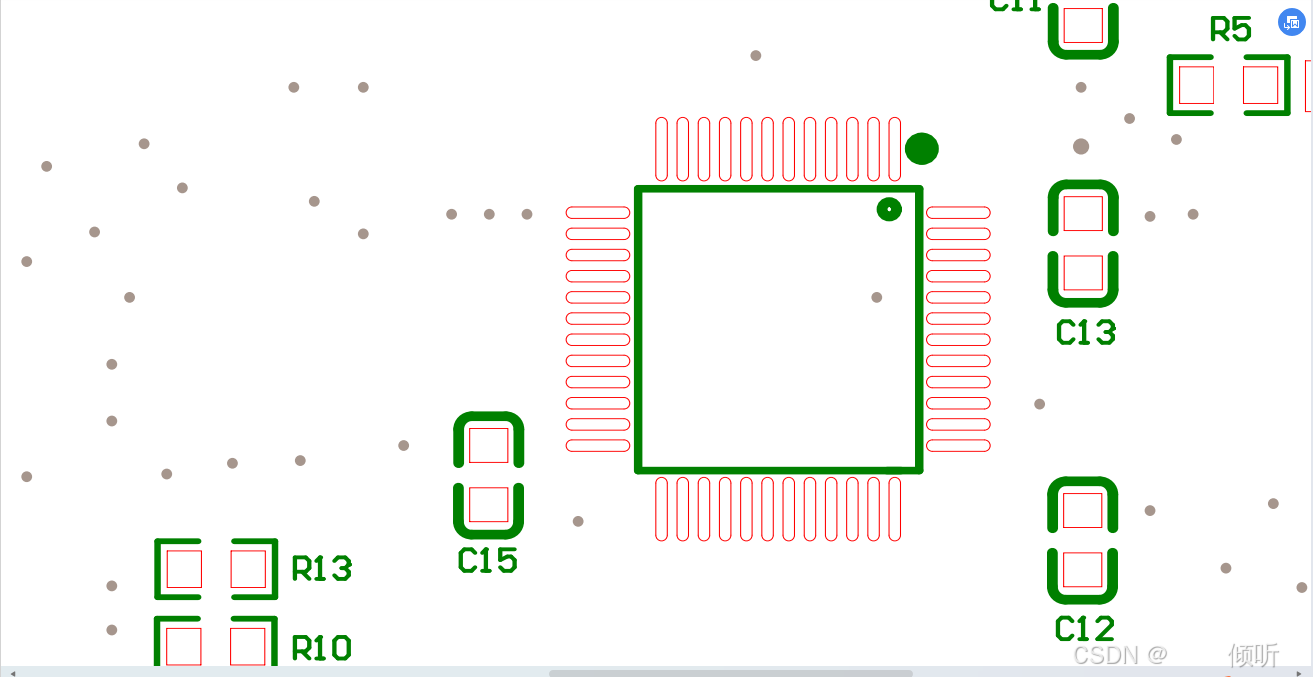

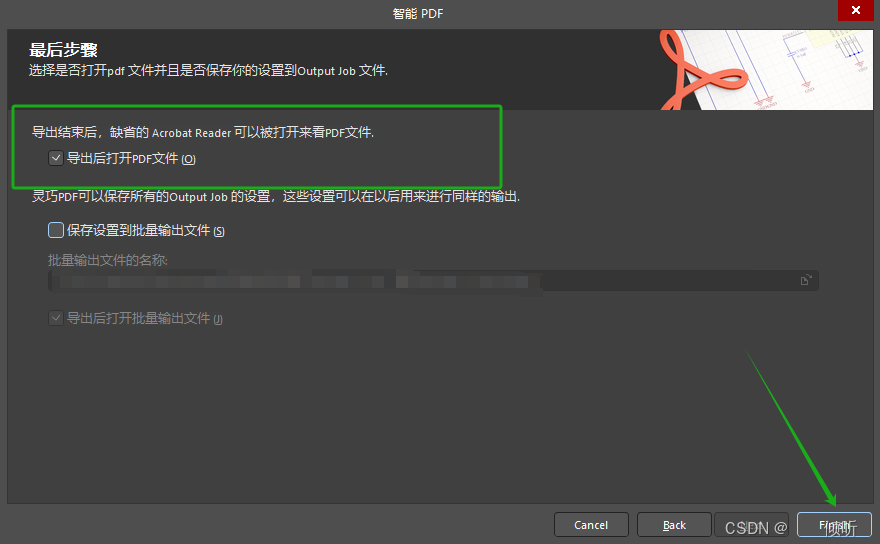

这就是位号图的导出步骤

如果发现自己没有把尺寸显示出来,那就把这个文档删掉,然后在丝印层把尺寸标注出来,之后再从上到下执行一遍我发的这些步骤
