TIM中断

TIM简介

TIM（Timer）定时器
定时器可以对输入的时钟进行计数，并在计数值达到设定值时触发中断
16位计数器、预分频器、自动重装寄存器的时基单元，在72MHz计数时钟下可以实现最大59.65s的定时

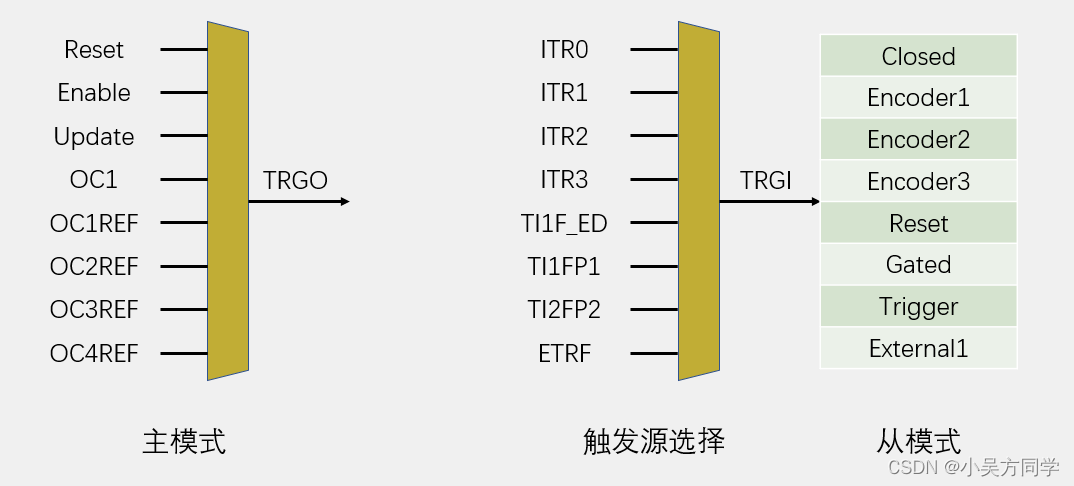

不仅具备基本的定时中断功能，而且还包含内外时钟源选择、输入捕获、输出比较、编码器接口、主从触发模式等多种功能
根据复杂度和应用场景分为了高级定时器、通用定时器、基本定时器三种类型

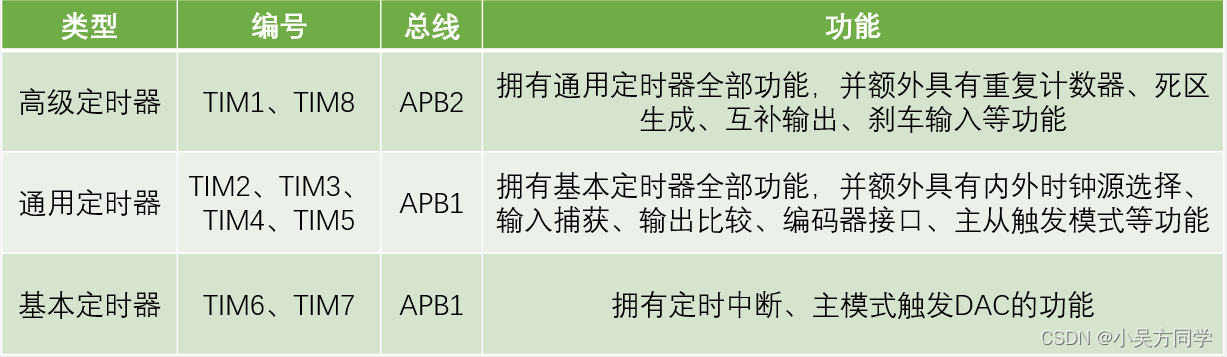

定时器类型：

STM32F103C8T6定时器资源：TIM1、TIM2、TIM3、TIM4

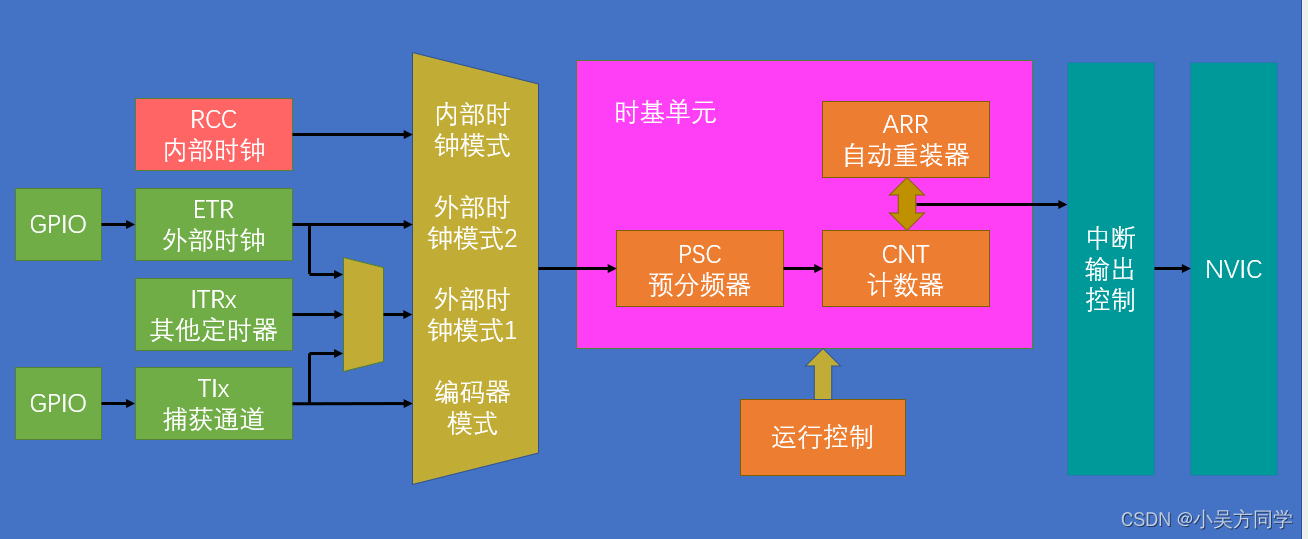

定时中断基本结构：

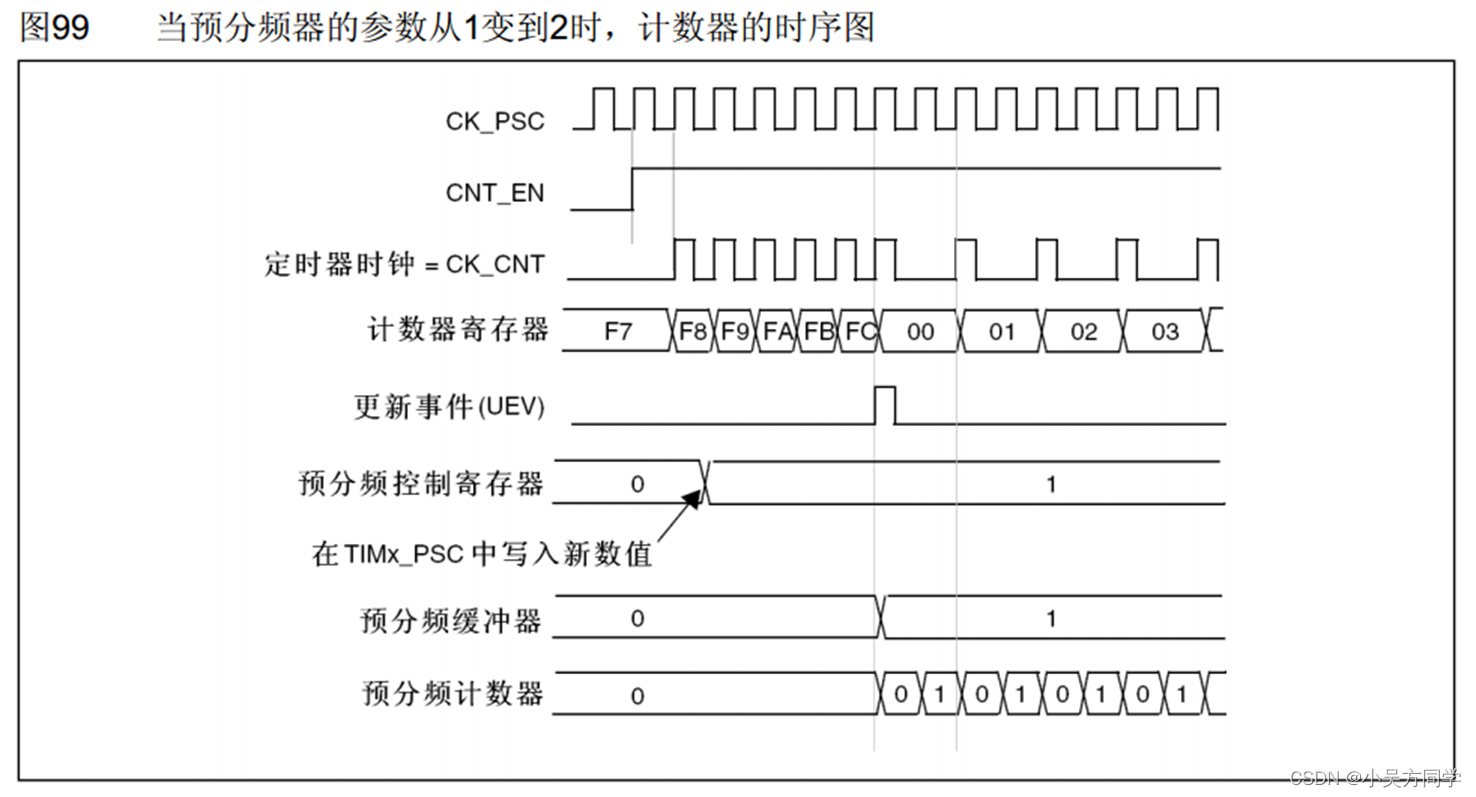

预分频器时序

计数器计数频率：CK_CNT = CK_PSC / (PSC + 1)

计数器时序：

![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/f555172e39d34ff58197b7eea07d391e.png

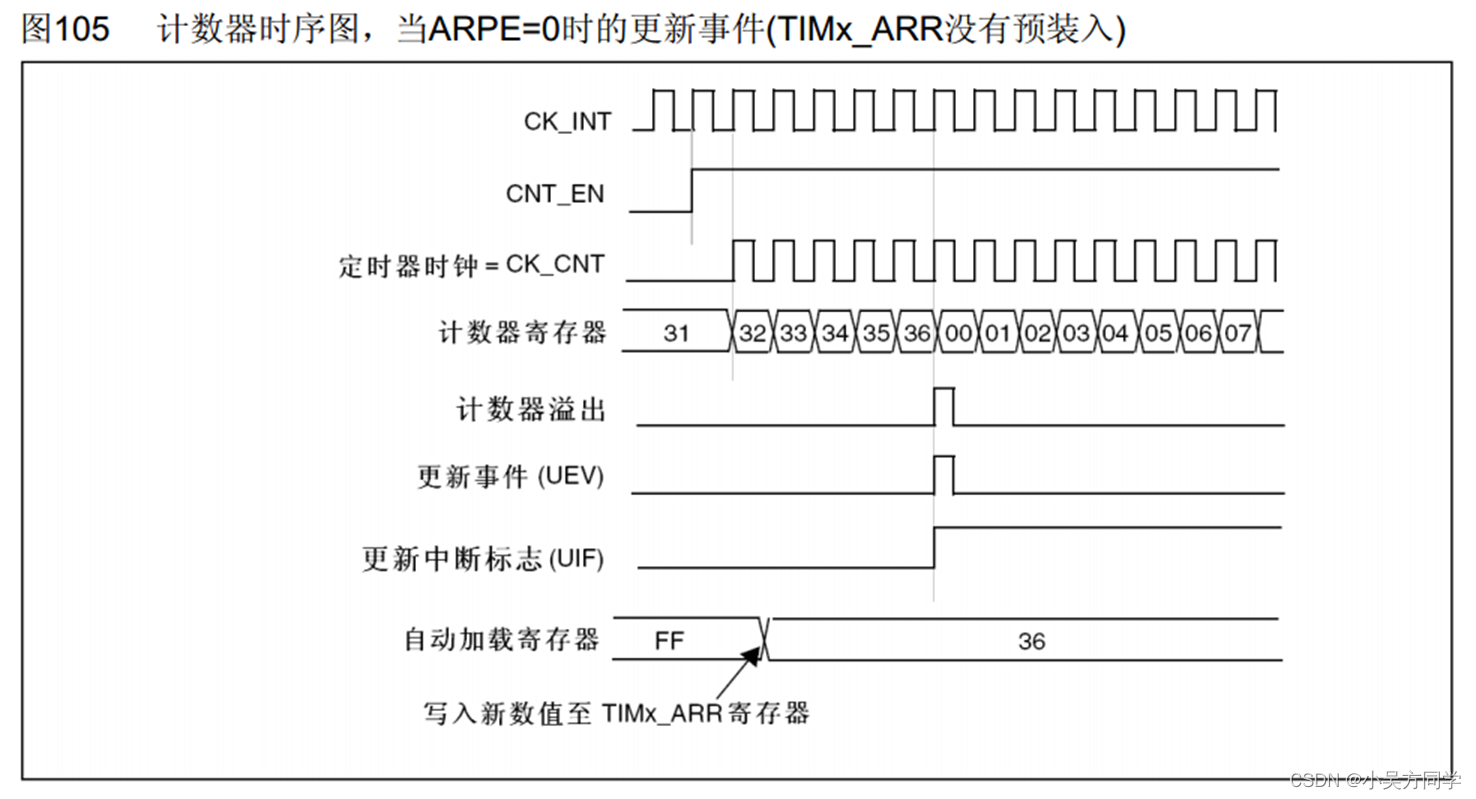

计数器无预装时序：

计数器溢出频率：CK_CNT_OV = CK_CNT / (ARR + 1)
= CK_PSC / (PSC + 1) / (ARR + 1)

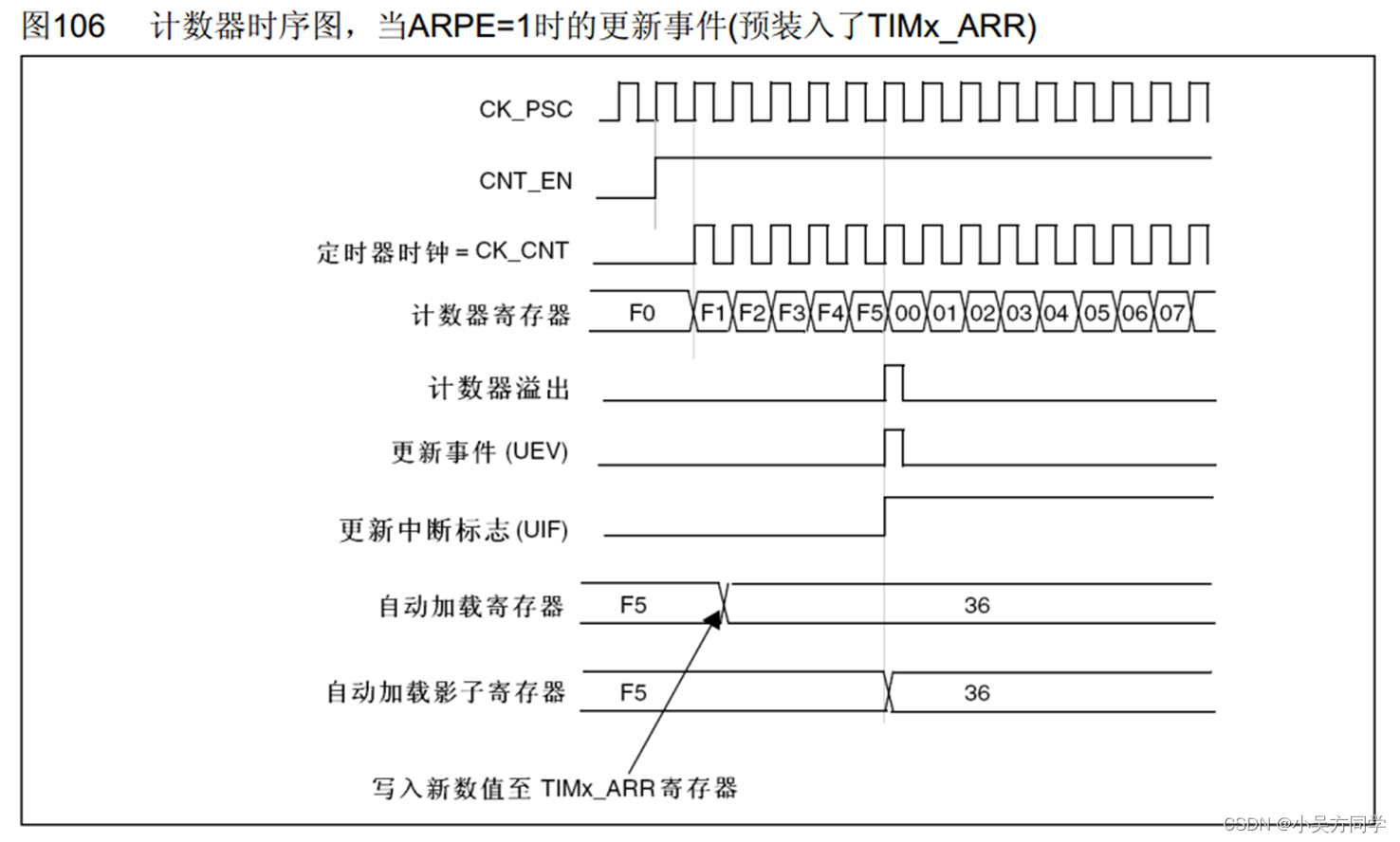

计数器有预装时序：有预装就是在计数过程中突然改变频率，但是现在正在进行的计数不会受影响，而是等到第二次重装值后起作用。

ck_psc:预分频器的输入时钟，不设置的话默认内部时钟72Mhz，

定时中断

硬件电路：和oled一样
直接在tim.h库文件内找函数。
预分频函数TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;其实在计算时当7200计算。
Timer.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：定时中断初始化
  * 参    数：无
  * 返 回 值：无
  */
void Timer_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;		//时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;	//计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;				//计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;				//预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;			//重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);				//将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*中断输出配置*/
	TIM_ClearFlag(TIM2, TIM_FLAG_Update);						//清除定时器更新标志位
																//TIM_TimeBaseInit函数末尾，手动产生了更新事件
																//若不清除此标志位，则开启中断后，会立刻进入一次中断
																//如果不介意此问题，则不清除此标志位也可

	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);					//开启TIM2的更新中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2
																//即抢占优先级范围：0~3，响应优先级范围：0~3
																//此分组配置在整个工程中仅需调用一次
																//若有多个中断，可以把此代码放在main函数内，while循环之前
																//若调用多次配置分组的代码，则后执行的配置会覆盖先执行的配置

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;				//选择配置NVIC的TIM2线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;	//指定NVIC线路的抢占优先级为2
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init，配置NVIC外设

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

/* 定时器中断函数，可以复制到使用它的地方
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{

		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}
*/

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"

uint16_t Num;			//定义在定时器中断里自增的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Timer_Init();		//定时中断初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Num:");			//1行1列显示字符串Num:

	while (1)
	{
		OLED_ShowNum(1, 5, Num, 5);			//不断刷新显示Num变量
	}
}

/**
  * 函    数：TIM2中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)		//判断是否是TIM2的更新事件触发的中断
	{
		Num ++;												//Num变量自增，用于测试定时中断
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);			//清除TIM2更新事件的中断标志位
															//中断标志位必须清除
															//否则中断将连续不断地触发，导致主程序卡死
	}
}

定时器外部时钟

硬件电路：传感器接PA0，因为PA0是tim2的ETR引脚。使用对射式传感器模拟时钟

这里有一个要配置GPIO口的模式，手册上建议是配置为浮空输入，但是我们采用上拉输入，因为一旦悬空，电平就会跳个没完，那么什么时候需要浮空输入呢？就是如果外部的信号功率太小，内部的上拉电阻可能会影响这个输入信号，这是就用浮空输入。
Timer.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：定时中断初始化
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数配置为外部时钟，定时器相当于计数器
  */
void Timer_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);						//将PA0引脚初始化为上拉输入

	/*外部时钟配置*/
	TIM_ETRClockMode2Config(TIM2, TIM_ExtTRGPSC_OFF, TIM_ExtTRGPolarity_NonInverted, 0x0F);
																//选择外部时钟模式2，时钟从TIM_ETR引脚输入
																//注意TIM2的ETR引脚固定为PA0，无法随意更改
																//最后一个滤波器参数加到最大0x0F，可滤除时钟信号抖动

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;		//时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;	//计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 10 - 1;					//计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;				//预分频器，即PSC的值  给0就是不分频，这个给0代表分频为1
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;			//重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);				//将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*中断输出配置*/
	TIM_ClearFlag(TIM2, TIM_FLAG_Update);						//清除定时器更新标志位
																//TIM_TimeBaseInit函数末尾，手动产生了更新事件
																//若不清除此标志位，则开启中断后，会立刻进入一次中断
																//如果不介意此问题，则不清除此标志位也可

	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);					//开启TIM2的更新中断

	/*NVIC中断分组*/
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);				//配置NVIC为分组2
																//即抢占优先级范围：0~3，响应优先级范围：0~3
																//此分组配置在整个工程中仅需调用一次
																//若有多个中断，可以把此代码放在main函数内，while循环之前
																//若调用多次配置分组的代码，则后执行的配置会覆盖先执行的配置

	/*NVIC配置*/
	NVIC_InitTypeDef NVIC_InitStructure;						//定义结构体变量
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;				//选择配置NVIC的TIM2线
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;				//指定NVIC线路使能
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;	//指定NVIC线路的抢占优先级为2
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;			//指定NVIC线路的响应优先级为1
	NVIC_Init(&NVIC_InitStructure);								//将结构体变量交给NVIC_Init，配置NVIC外设

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

/**
  * 函    数：返回定时器CNT的值
  * 参    数：无
  * 返 回 值：定时器CNT的值，范围：0~65535
  */
uint16_t Timer_GetCounter(void)
{
	return TIM_GetCounter(TIM2);	//返回定时器TIM2的CNT
}

/* 定时器中断函数，可以复制到使用它的地方
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
	{

		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	}
}
*/

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"

uint16_t Num;			//定义在定时器中断里自增的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Timer_Init();		//定时中断初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Num:");			//1行1列显示字符串Num:
	OLED_ShowString(2, 1, "CNT:");			//2行1列显示字符串CNT:

	while (1)
	{
		OLED_ShowNum(1, 5, Num, 5);			//不断刷新显示Num变量
		OLED_ShowNum(2, 5, Timer_GetCounter(), 5);		//不断刷新显示CNT的值
	}
}

/**
  * 函    数：TIM2中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)		//判断是否是TIM2的更新事件触发的中断
	{
		Num ++;												//Num变量自增，用于测试定时中断
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);			//清除TIM2更新事件的中断标志位
															//中断标志位必须清除
															//否则中断将连续不断地触发，导致主程序卡死
	}
}

TIM输出比较

输出比较简介

• OC（Output Compare）输出比较
• 输出比较可以通过比较CNT与CCR寄存器值的关系，来对输出电平进行置1、置0或翻转的操作，用于输出一定频率和占空比的PWM波形
• 每个高级定时器和通用定时器都拥有4个输出比较通道（所以输出的端口是固定的）
• 高级定时器的前3个通道额外拥有死区生成和互补输出的功能
  PWM简介
  PWM（Pulse Width Modulation）脉冲宽度调制
  在具有惯性的系统中，可以通过对一系列脉冲的宽度进行调制，来等效地获得所需要的模拟参量，常应用于电机控速等领域
  PWM参数：
  频率 = 1 / TS 占空比 = TON / TS 分辨率 = 占空比变化步距（变化的精度）

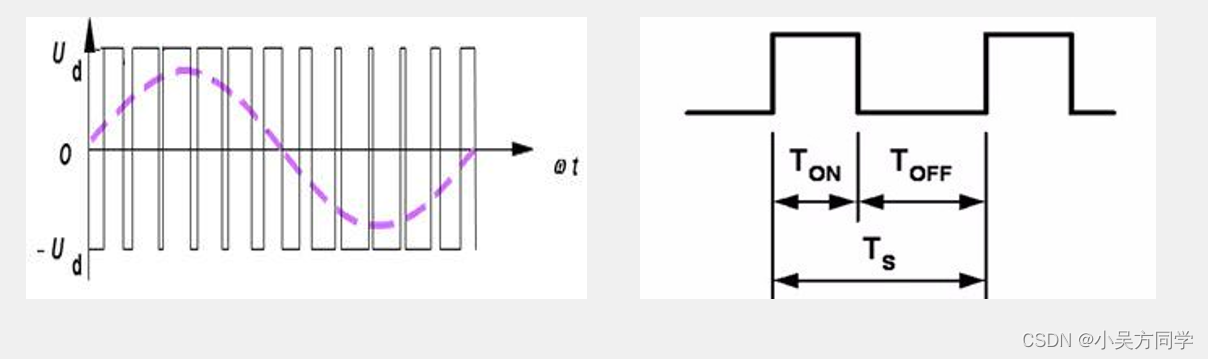

左边图就是通过改变占空比来模拟出图中的紫色线信号

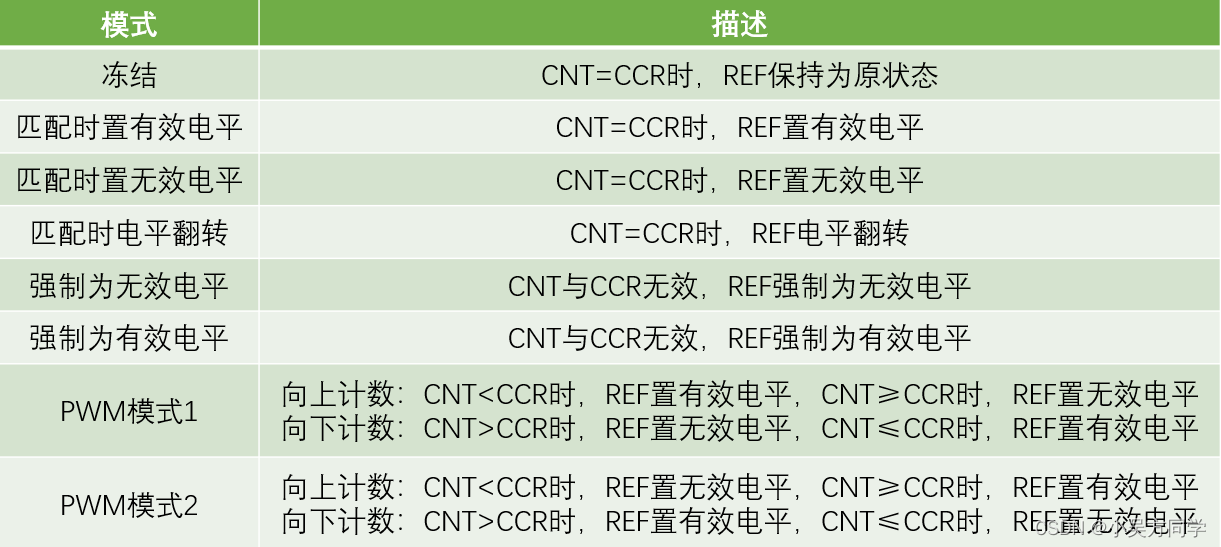

输出比较模式：

通常用PWM模式1。

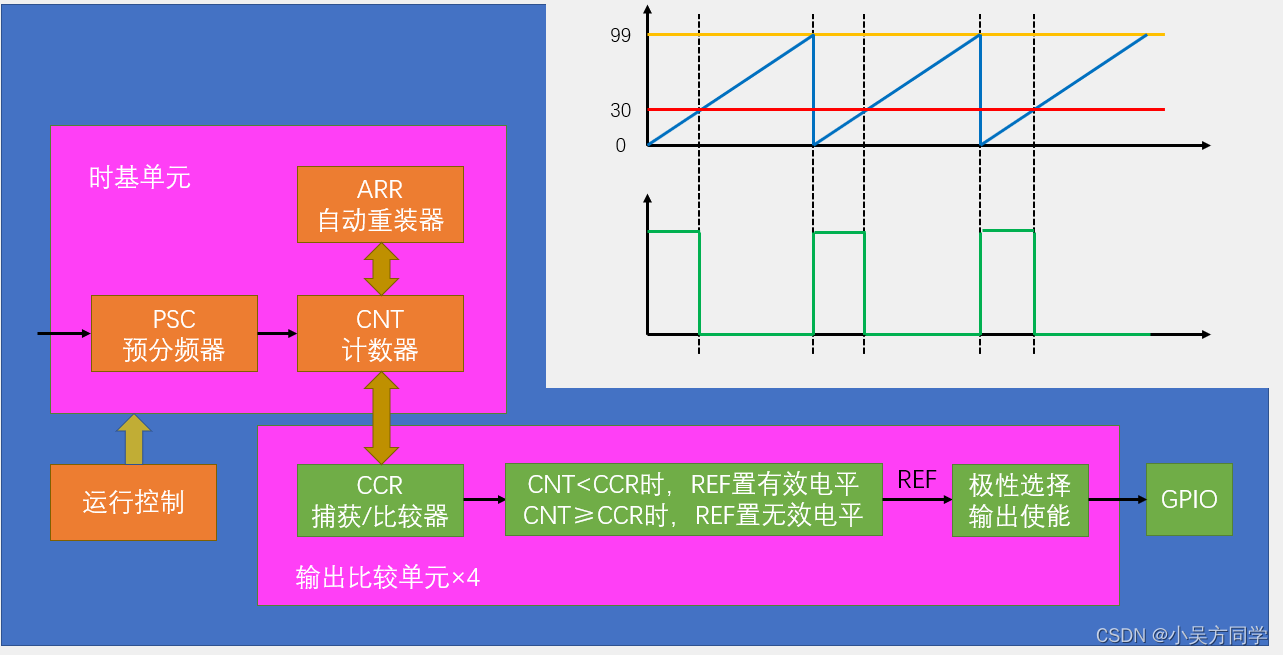

PWM基本结构：

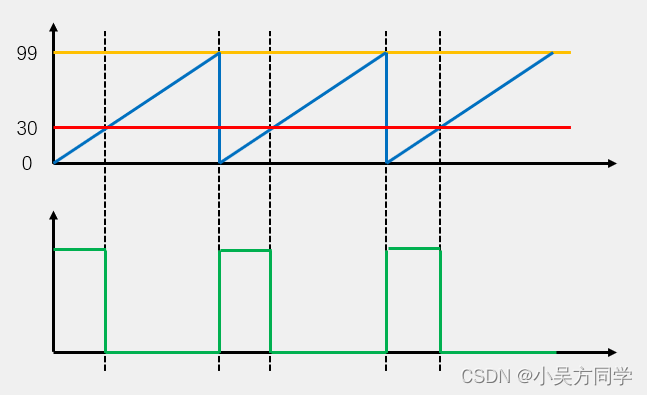

折线图的红色线为CCR，黄色线为ARR，下面的折线图为生成的PWM波。
参数计算：

PWM频率： Freq = CK_PSC / (PSC + 1) / (ARR + 1)
PWM占空比： Duty = CCR / (ARR + 1)
PWM分辨率： Reso = 1 / (ARR + 1)

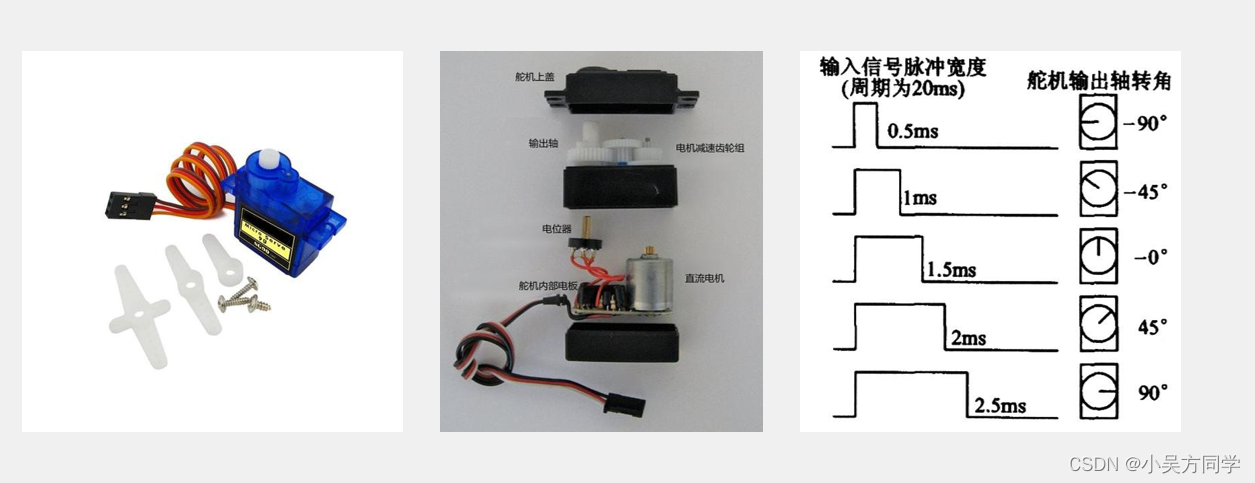

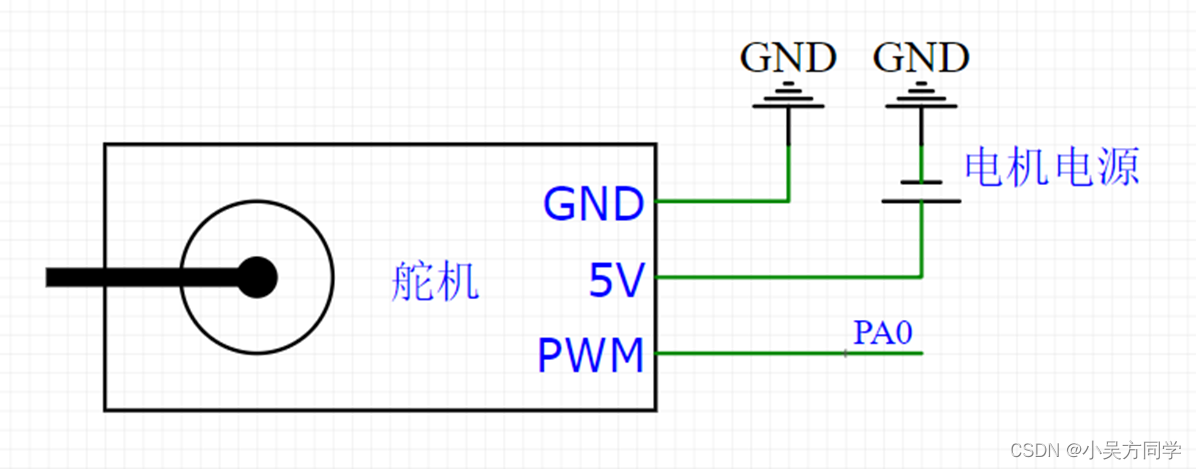

舵机简介:
舵机是一种根据输入PWM信号占空比来控制输出角度的装置
输入PWM信号要求：周期为20ms，高电平宽度为0.5ms~2.5ms


直流电机及驱动简介

直流电机是一种将电能转换为机械能的装置，有两个电极，当电极正接时，电机正转，当电极反接时，电机反转
直流电机属于大功率器件，GPIO口无法直接驱动，需要配合电机驱动电路来操作
TB6612是一款双路H桥型的直流电机驱动芯片，可以驱动两个直流电机并且控制其转速和方向
本实验使用的型号为130直流电机。

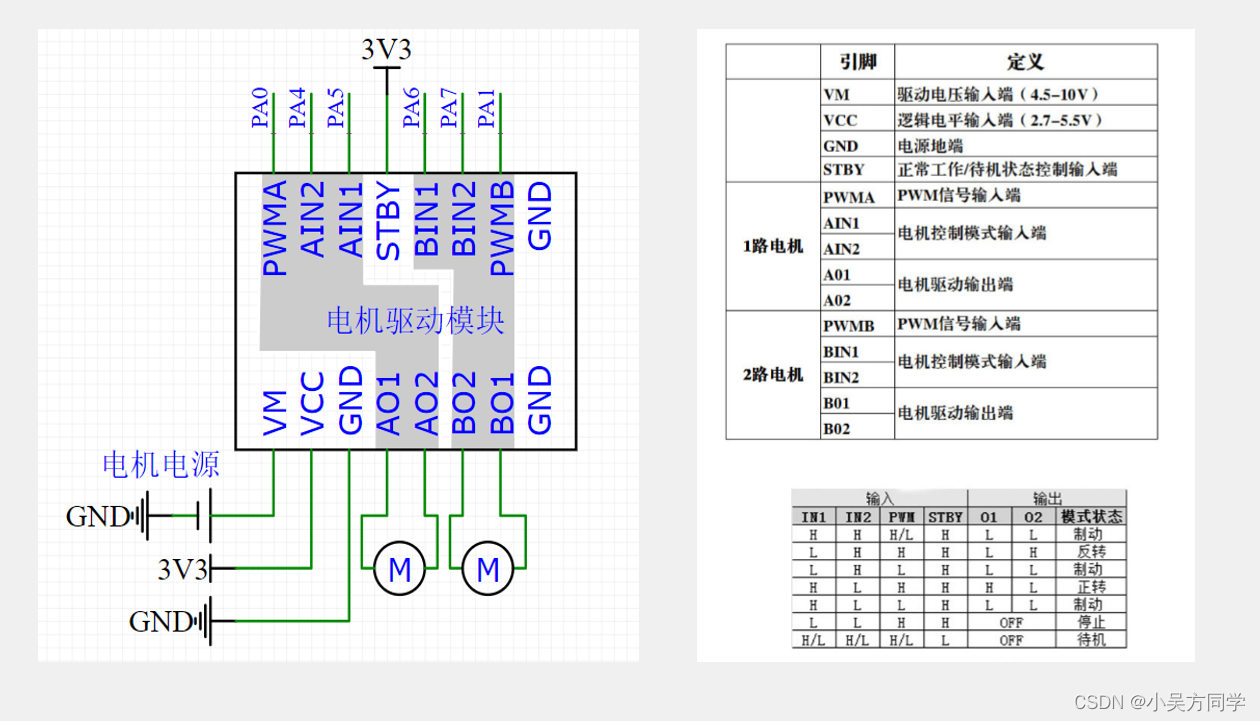

电机驱动模块硬件电路：

推荐vm接5v。

PWM驱动的LED呼吸灯：

硬件电路：GPIOA的pa0接LED呼吸灯。PA0是TIM_2第一个输出比较通道的的对应引脚

这里选用复用推挽输出是因为引脚的控制权是受外设控制（tim2），使用推挽输出的前提是引脚被输出数据寄存器控制。

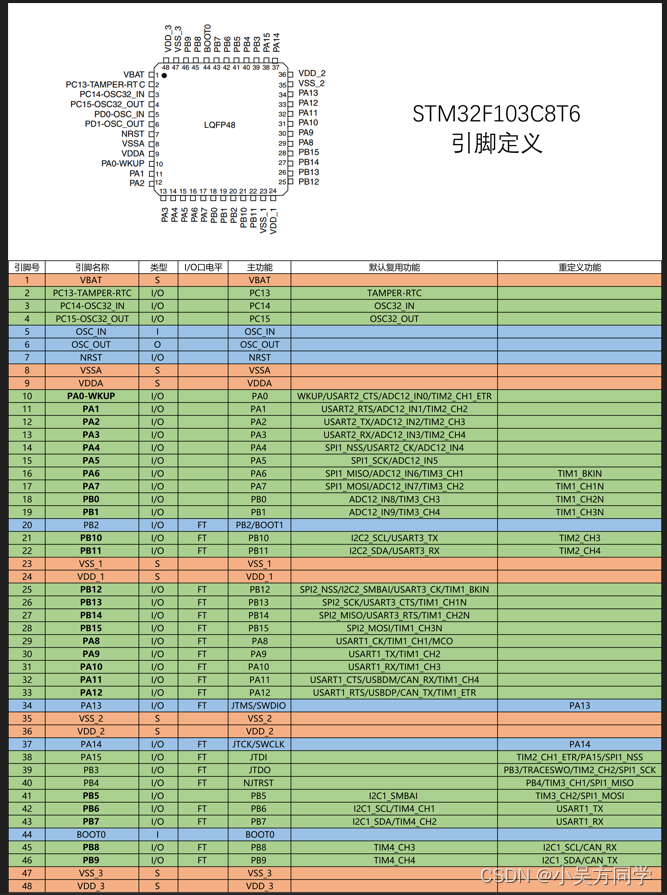

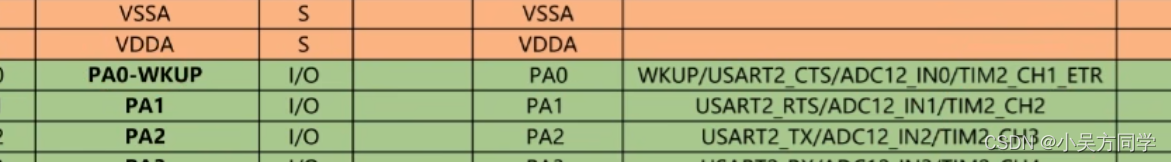

参考端口定义表，然后依靠AFIO重映射

PWM.C

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：PWM初始化
  * 参    数：无
  * 返 回 值：无
  */
void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

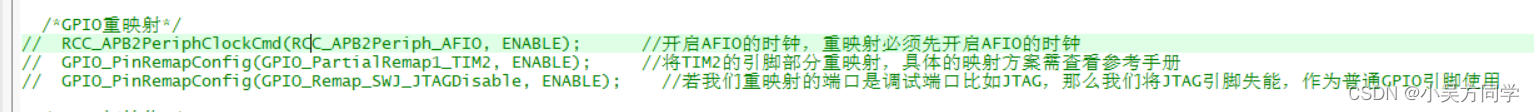

	/*GPIO重映射*/
//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);			//开启AFIO的时钟，重映射必须先开启AFIO的时钟
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);			//将TIM2的引脚部分重映射，具体的映射方案需查看参考手册
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);		//若我们重映射的端口是调试端口比如JTAG，那么我们将JTAG引脚失能，作为普通GPIO引脚使用

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA0引脚初始化为复用推挽输出
																	//受外设控制的引脚，均需要配置为复用模式

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;					//计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;				//预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);							//结构体初始化，若结构体没有完整赋值
																	//则最好执行此函数，给结构体所有成员都赋一个默认值
																	//避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;				//输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;		//输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;	//输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);						//将结构体变量交给TIM_OC1Init，配置TIM2的输出比较通道1，因为是PA0所以是比较通道一初始化

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

/**
  * 函    数：PWM设置CCR
  * 参    数：Compare 要写入的CCR的值，范围：0~100
  * 返 回 值：无
  * 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare1(uint16_t Compare)
{
	TIM_SetCompare1(TIM2, Compare);		//设置CCR1的值
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"

uint8_t i;			//定义for循环的变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	PWM_Init();			//PWM初始化

	while (1)
	{
		for (i = 0; i <= 100; i++)
		{
			PWM_SetCompare1(i);			//依次将定时器的CCR寄存器设置为0~100，PWM占空比逐渐增大，LED逐渐变亮
			Delay_ms(10);				//延时10ms
		}
		for (i = 0; i <= 100; i++)
		{
			PWM_SetCompare1(100 - i);	//依次将定时器的CCR寄存器设置为100~0，PWM占空比逐渐减小，LED逐渐变暗
			Delay_ms(10);				//延时10ms
		}
	}
}

PWM驱动舵机：
因为舵机要求：输入PWM信号周期为20ms（频率50hz），高电平宽度为0.5ms~2.5ms（CCR：500-2000）
硬件电路：按键接PB1舵机接PA1（TIM2的比较通道二，这个端口是固定的），电压要求5.0v所有接stlink的5v电源。

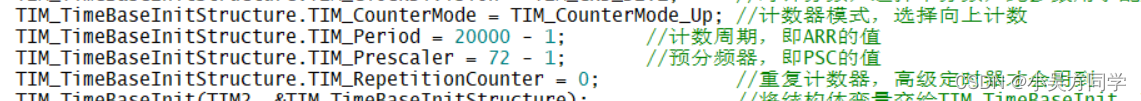

经过公式计算需要配置为：


PWM.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：PWM初始化
  * 参    数：无
  * 返 回 值：无
  */
void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA1引脚初始化为复用推挽输出
																	//受外设控制的引脚，均需要配置为复用模式

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 20000 - 1;				//计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;				//预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化，若结构体没有完整赋值
	                                                                //则最好执行此函数，给结构体所有成员都赋一个默认值
	                                                                //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC2Init(TIM2, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC2Init，配置TIM2的输出比较通道2

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

/**
  * 函    数：PWM设置CCR
  * 参    数：Compare 要写入的CCR的值，范围：0~100
  * 返 回 值：无
  * 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare2(uint16_t Compare)
{
	TIM_SetCompare2(TIM2, Compare);		//设置CCR2的值
}

Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

/**
  * 函    数：按键初始化
  * 参    数：无
  * 返 回 值：无
  */
void Key_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PB1和PB11引脚初始化为上拉输入
}

/**
  * 函    数：按键获取键码
  * 参    数：无
  * 返 回 值：按下按键的键码值，范围：0~2，返回0代表没有按键按下
  * 注意事项：此函数是阻塞式操作，当按键按住不放时，函数会卡住，直到按键松手
  */
uint8_t Key_GetNum(void)
{
	uint8_t KeyNum = 0;		//定义变量，默认键码值为0

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)			//读PB1输入寄存器的状态，如果为0，则代表按键1按下
	{
		Delay_ms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);	//等待按键松手
		Delay_ms(20);											//延时消抖
		KeyNum = 1;												//置键码为1
	}

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)			//读PB11输入寄存器的状态，如果为0，则代表按键2按下
	{
		Delay_ms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);	//等待按键松手
		Delay_ms(20);											//延时消抖
		KeyNum = 2;												//置键码为2
	}

	return KeyNum;			//返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0
}

servo.c

#include "stm32f10x.h"                  // Device header
#include "PWM.h"

/**
  * 函    数：舵机初始化
  * 参    数：无
  * 返 回 值：无
  */
void Servo_Init(void)
{
	PWM_Init();									//初始化舵机的底层PWM
}

/**
  * 函    数：舵机设置角度
  * 参    数：Angle 要设置的舵机角度，范围：0~180
  * 返 回 值：无
  */

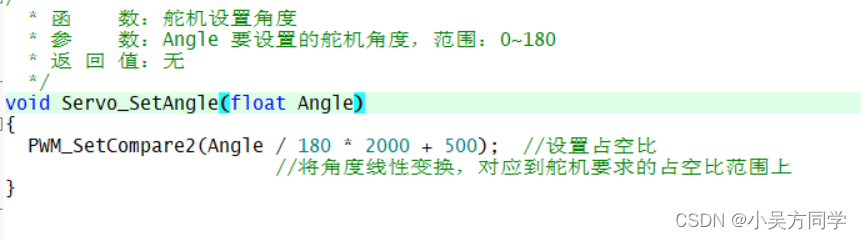

void Servo_SetAngle(float Angle)
{
	PWM_SetCompare2(Angle / 180 * 2000 + 500);	//设置占空比
												//将角度线性变换，对应到舵机要求的占空比范围上
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Servo.h"
#include "Key.h"

uint8_t KeyNum;			//定义用于接收键码的变量
float Angle;			//定义角度变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Servo_Init();		//舵机初始化
	Key_Init();			//按键初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Angle:");	//1行1列显示字符串Angle:

	while (1)
	{
		KeyNum = Key_GetNum();			//获取按键键码
		if (KeyNum == 1)				//按键1按下
		{
			Angle += 30;				//角度变量自增30
			if (Angle > 180)			//角度变量超过180后
			{
				Angle = 0;				//角度变量归零
			}
		}
		Servo_SetAngle(Angle);			//设置舵机的角度为角度变量
		OLED_ShowNum(1, 7, Angle, 3);	//OLED显示角度变量
	}
}

PWM驱动直流电机

硬件电路：VM接stlink的5v、vcc接面包板3.3v、AO1和AO2接电机输出端、pwmA接PA2、（这两个是方向控制）AIN2接A5，AIN1接A4、STBY（待机控制脚）因为不需要待机，直接接3.3v
PWM.C

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：PWM初始化
  * 参    数：无
  * 返 回 值：无
  */
void PWM_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);			//开启TIM2的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA2引脚初始化为复用推挽输出
																	//受外设控制的引脚，均需要配置为复用模式

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM2);		//选择TIM2为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;                 //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 36 - 1;               //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM2的时基单元

	/*输出比较初始化*/
	TIM_OCInitTypeDef TIM_OCInitStructure;							//定义结构体变量
	TIM_OCStructInit(&TIM_OCInitStructure);                         //结构体初始化，若结构体没有完整赋值
	                                                                //则最好执行此函数，给结构体所有成员都赋一个默认值
	                                                                //避免结构体初值不确定的问题
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;               //输出比较模式，选择PWM模式1
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;       //输出极性，选择为高，若选择极性为低，则输出高低电平取反
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;   //输出使能
	TIM_OCInitStructure.TIM_Pulse = 0;								//初始的CCR值
	TIM_OC3Init(TIM2, &TIM_OCInitStructure);                        //将结构体变量交给TIM_OC3Init，配置TIM2的输出比较通道3

	/*TIM使能*/
	TIM_Cmd(TIM2, ENABLE);			//使能TIM2，定时器开始运行
}

/**
  * 函    数：PWM设置CCR
  * 参    数：Compare 要写入的CCR的值，范围：0~100
  * 返 回 值：无
  * 注意事项：CCR和ARR共同决定占空比，此函数仅设置CCR的值，并不直接是占空比
  *           占空比Duty = CCR / (ARR + 1)
  */
void PWM_SetCompare3(uint16_t Compare)
{
	TIM_SetCompare3(TIM2, Compare);		//设置CCR3的值
}

Motor.C

#include "stm32f10x.h"                  // Device header
#include "PWM.h"

/**
  * 函    数：直流电机初始化
  * 参    数：无
  * 返 回 值：无
  */
void Motor_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);		//开启GPIOA的时钟

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);						//将PA4和PA5引脚初始化为推挽输出

	PWM_Init();													//初始化直流电机的底层PWM
}

/**
  * 函    数：直流电机设置速度
  * 参    数：Speed 要设置的速度，范围：-100~100
  * 返 回 值：无
  */
void Motor_SetSpeed(int8_t Speed)
{
	if (Speed >= 0)							//如果设置正转的速度值
	{
		GPIO_SetBits(GPIOA, GPIO_Pin_4);	//PA4置高电平
		GPIO_ResetBits(GPIOA, GPIO_Pin_5);	//PA5置低电平，设置方向为正转
		PWM_SetCompare3(Speed);				//PWM设置为速度值
	}
	else									//否则，即设置反转的速度值
	{
		GPIO_ResetBits(GPIOA, GPIO_Pin_4);	//PA4置低电平
		GPIO_SetBits(GPIOA, GPIO_Pin_5);	//PA5置高电平，设置方向为反转
		PWM_SetCompare3(-Speed);			//PWM设置为负的速度值，因为此时速度值为负数，而PWM只能给正数
	}
}

Key.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"

/**
  * 函    数：按键初始化
  * 参    数：无
  * 返 回 值：无
  */
void Key_Init(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);		//开启GPIOB的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOB, &GPIO_InitStructure);						//将PB1和PB11引脚初始化为上拉输入
}

/**
  * 函    数：按键获取键码
  * 参    数：无
  * 返 回 值：按下按键的键码值，范围：0~2，返回0代表没有按键按下
  * 注意事项：此函数是阻塞式操作，当按键按住不放时，函数会卡住，直到按键松手
  */
uint8_t Key_GetNum(void)
{
	uint8_t KeyNum = 0;		//定义变量，默认键码值为0

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0)			//读PB1输入寄存器的状态，如果为0，则代表按键1按下
	{
		Delay_ms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) == 0);	//等待按键松手
		Delay_ms(20);											//延时消抖
		KeyNum = 1;												//置键码为1
	}

	if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0)			//读PB11输入寄存器的状态，如果为0，则代表按键2按下
	{
		Delay_ms(20);											//延时消抖
		while (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_11) == 0);	//等待按键松手
		Delay_ms(20);											//延时消抖
		KeyNum = 2;												//置键码为2
	}

	return KeyNum;			//返回键码值，如果没有按键按下，所有if都不成立，则键码为默认值0
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Motor.h"
#include "Key.h"

uint8_t KeyNum;		//定义用于接收按键键码的变量
int8_t Speed;		//定义速度变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Motor_Init();		//直流电机初始化
	Key_Init();			//按键初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Speed:");		//1行1列显示字符串Speed:

	while (1)
	{
		KeyNum = Key_GetNum();				//获取按键键码
		if (KeyNum == 1)					//按键1按下
		{
			Speed += 20;					//速度变量自增20
			if (Speed > 100)				//速度变量超过100后
			{
				Speed = -100;				//速度变量变为-100
											//此操作会让电机旋转方向突然改变，可能会因供电不足而导致单片机复位
											//若出现了此现象，则应避免使用这样的操作
			}
		}
		Motor_SetSpeed(Speed);				//设置直流电机的速度为速度变量
		OLED_ShowSignedNum(1, 7, Speed, 3);	//OLED显示速度变量
	}
}

输入捕获

IC（Input Capture）输入捕获
输入捕获模式下，当通道输入引脚出现指定电平跳变时，当前CNT的值将被锁存到CCR中，可用于测量PWM波形的频率、占空比、脉冲间隔、电平持续时间等参数
每个高级定时器和通用定时器都拥有4个输入捕获通道
可配置为PWMI模式，同时测量频率和占空比
可配合主从触发模式，实现硬件全自动测量

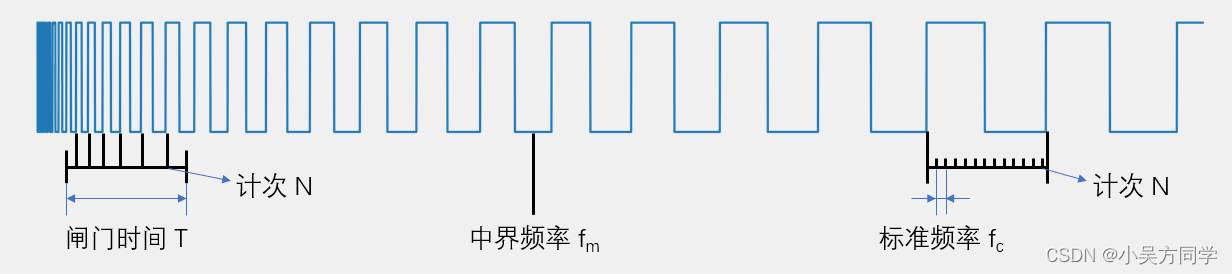

频率测量方法：

测频法（适合高频信号）：在闸门时间T内，对上升沿计次，得到N，则频率
𝑓_𝑥=𝑁 / 𝑇
测周法（适合低频信号）：两个上升沿内，以标准频率fc计次，得到N ，则频率
𝑓_𝑥=𝑓_𝑐 / 𝑁
中界频率（高低频率的分界线）：测频法与测周法误差相等的频率点
𝑓_𝑚=√(𝑓_𝑐 / 𝑇)

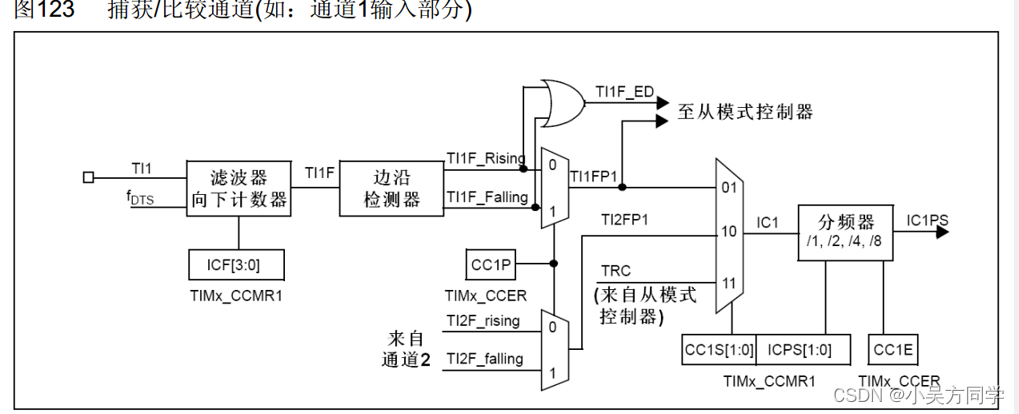

输入捕获通道：

主从触发模式

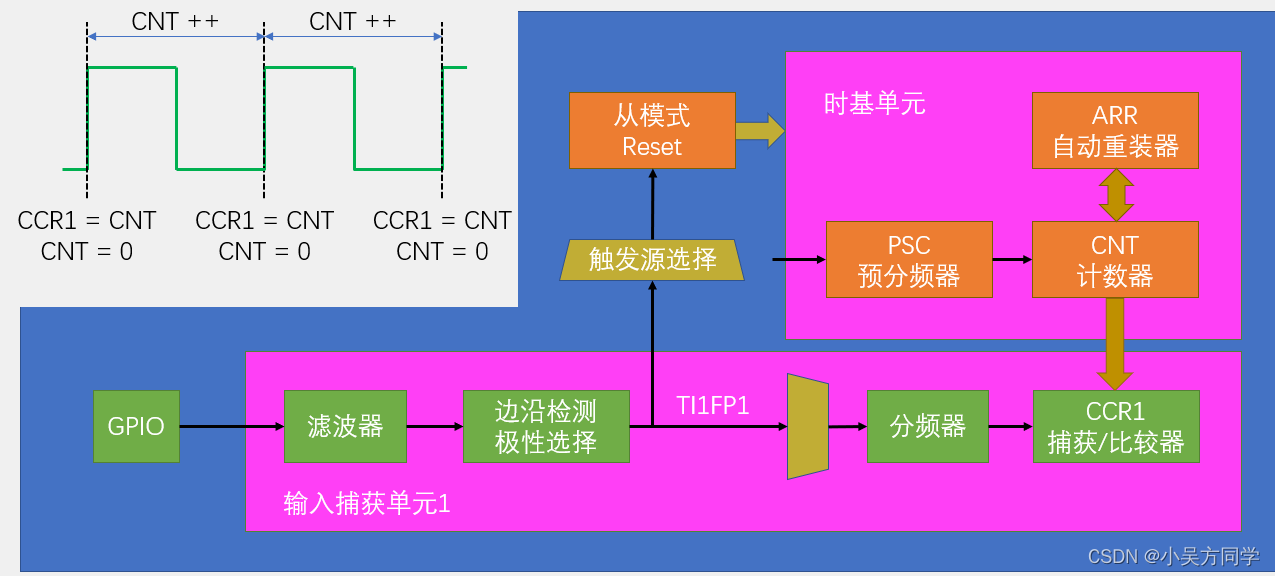

输入捕获基本结构

如上面折线图所示，每次触发（一个周期）后把CNT的值赋给CCR1，然后CNT计数器通过从模式设置为0，重复测数据。

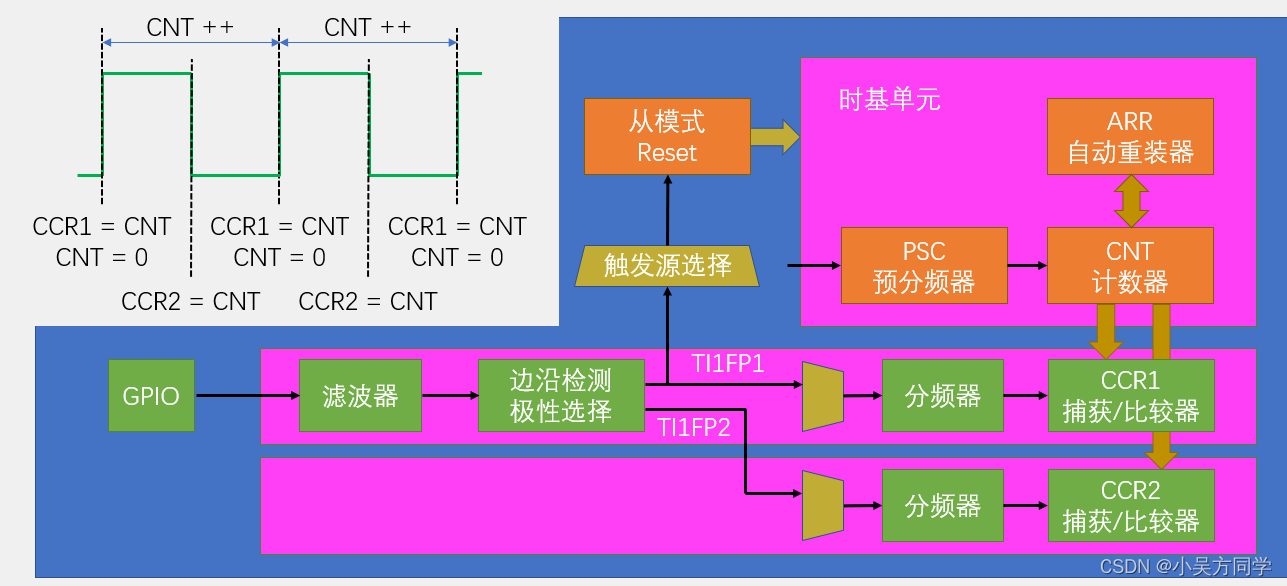

PWMI基本结构

在上一个基础上添加另一个通道，通道1上升沿触发，通道2下降沿触发，如折线图CCR2的值除以CCR1的值就是占空比。

输入捕获测评率

电路连接：在原来pwm波产生的电路基础上，PA0接PA6，PA0是自己产生的正弦波。
IC.C

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：输入捕获初始化
  * 参    数：无
  * 返 回 值：无
  */
void IC_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6引脚初始化为上拉输入

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元

	/*输入捕获初始化*/
	TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1
	TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;		//极性，选择为上升沿触发捕获
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;			//捕获预分频，选择不分频，每次信号都触发捕获
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直通，不交叉
	TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道

	/*选择触发源及从模式*/
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);					//从模式选择复位
																	//即TI1产生上升沿时，会触发CNT归零

	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

/**
  * 函    数：获取输入捕获的频率
  * 参    数：无
  * 返 回 值：捕获得到的频率
  */
uint32_t IC_GetFreq(void)
{
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);		//测周法得到频率fx = fc / N，这里不执行+1的操作也可
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
#include "IC.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	PWM_Init();			//PWM初始化
	IC_Init();			//输入捕获初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Freq:00000Hz");		//1行1列显示字符串Freq:00000Hz

	/*使用PWM模块提供输入捕获的测试信号*/
	PWM_SetPrescaler(7200 - 1);					//PWM频率Freq = 72M / (PSC + 1) / 100
	PWM_SetCompare1(50);						//PWM占空比Duty = CCR / 100

	while (1)
	{
		OLED_ShowNum(1, 6, IC_GetFreq(), 5);	//不断刷新显示输入捕获测得的频率
	}
}

PWMI模式测频率和占空比

电路连接：上一个电路相同。
IC.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：输入捕获初始化
  * 参    数：无
  * 返 回 值：无
  */
void IC_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6引脚初始化为上拉输入

	/*配置时钟源*/
	TIM_InternalClockConfig(TIM3);		//选择TIM3为内部时钟，若不调用此函数，TIM默认也为内部时钟

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;               //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元

	/*PWMI模式初始化*/
	TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1
	TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;		//极性，选择为上升沿触发捕获
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;			//捕获预分频，选择不分频，每次信号都触发捕获
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;	//输入信号交叉，选择直通，不交叉
	TIM_PWMIConfig(TIM3, &TIM_ICInitStructure);						//将结构体变量交给TIM_PWMIConfig，配置TIM3的输入捕获通道
																	//此函数同时会把另一个通道配置为相反的配置，实现PWMI模式

	/*选择触发源及从模式*/
	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);					//触发源选择TI1FP1
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);					//从模式选择复位
																	//即TI1产生上升沿时，会触发CNT归零

	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

/**
  * 函    数：获取输入捕获的频率
  * 参    数：无
  * 返 回 值：捕获得到的频率
  */
uint32_t IC_GetFreq(void)
{
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);		//测周法得到频率fx = fc / N，这里不执行+1的操作也可
}

/**
  * 函    数：获取输入捕获的占空比
  * 参    数：无
  * 返 回 值：捕获得到的占空比
  */
uint32_t IC_GetDuty(void)
{
	return (TIM_GetCapture2(TIM3) + 1) * 100 / (TIM_GetCapture1(TIM3) + 1);	//占空比Duty = CCR2 / CCR1 * 100，这里不执行+1的操作也可
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
#include "IC.h"

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	PWM_Init();			//PWM初始化
	IC_Init();			//输入捕获初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Freq:00000Hz");		//1行1列显示字符串Freq:00000Hz
	OLED_ShowString(2, 1, "Duty:00%");			//2行1列显示字符串Duty:00%

	/*使用PWM模块提供输入捕获的测试信号*/
	PWM_SetPrescaler(720 - 1);					//PWM频率Freq = 72M / (PSC + 1) / 100
	PWM_SetCompare1(50);						//PWM占空比Duty = CCR / 100

	while (1)
	{
		OLED_ShowNum(1, 6, IC_GetFreq(), 5);	//不断刷新显示输入捕获测得的频率
		OLED_ShowNum(2, 6, IC_GetDuty(), 2);	//不断刷新显示输入捕获测得的占空比
	}
}

编码器接口

Encoder Interface 编码器接口
编码器接口可接收增量（正交）编码器的信号，根据编码器旋转产生的正交信号脉冲，自动控制CNT自增或自减，从而指示编码器的位置、旋转方向和旋转速度
每个高级定时器和通用定时器都拥有1个编码器接口
两个输入引脚借用了输入捕获的通道1和通道2

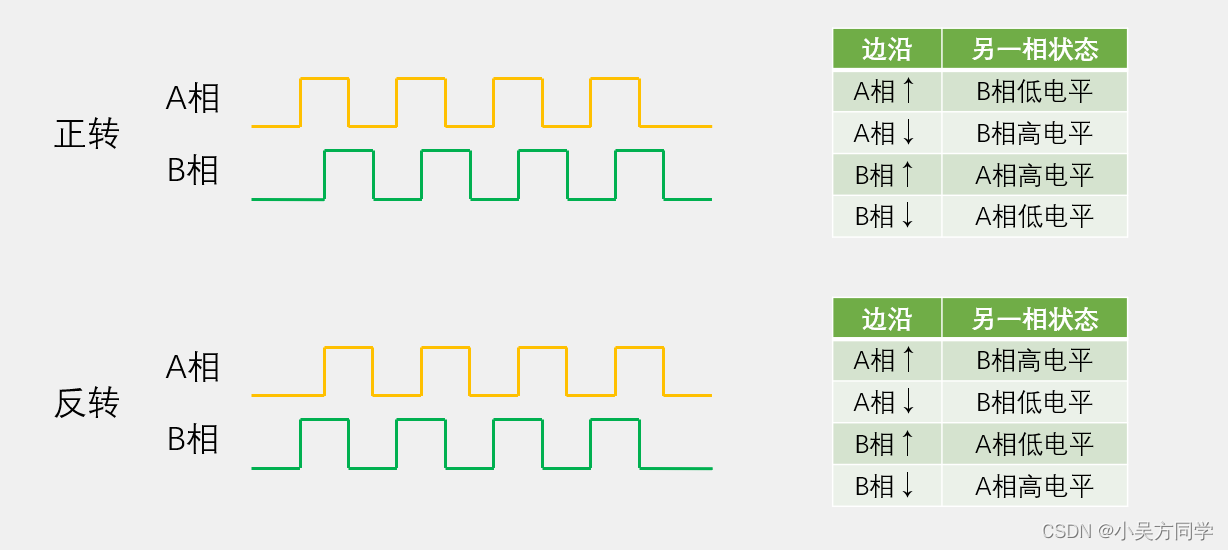

正交编码器：

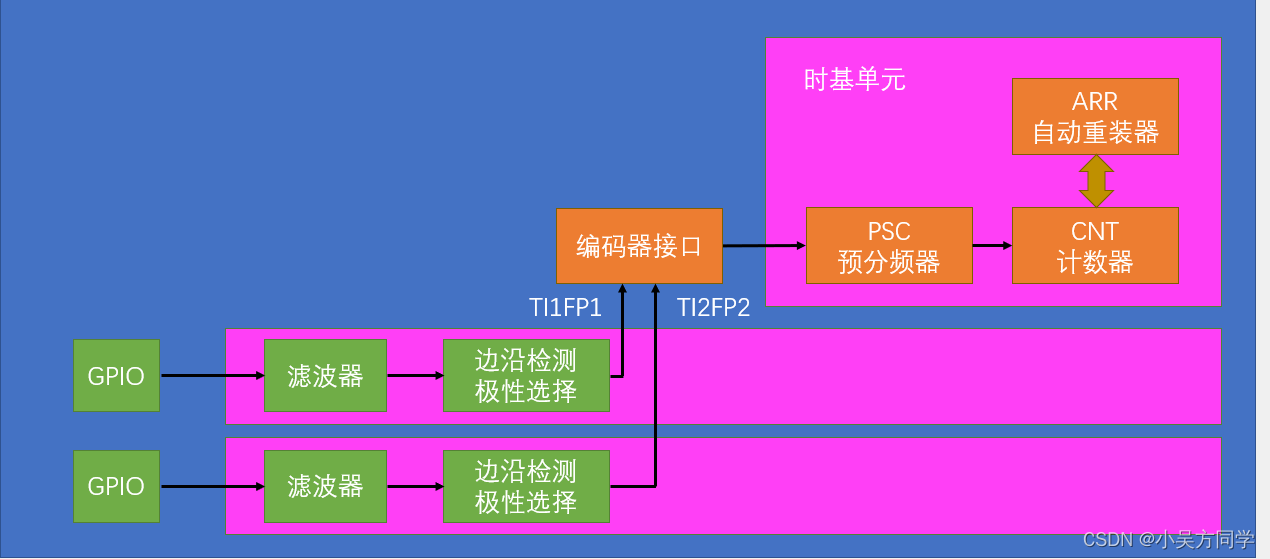

编码器接口基本结构：

电路初始化完成之后，CNT就会随着编码器进行自增自减，如果像测量没编码器的位置就读出cnt的值，如果测量编码器的速度和方向，那就每隔一端固定的时间就去出一段CNT清零，这样就是测评法测量速度了。

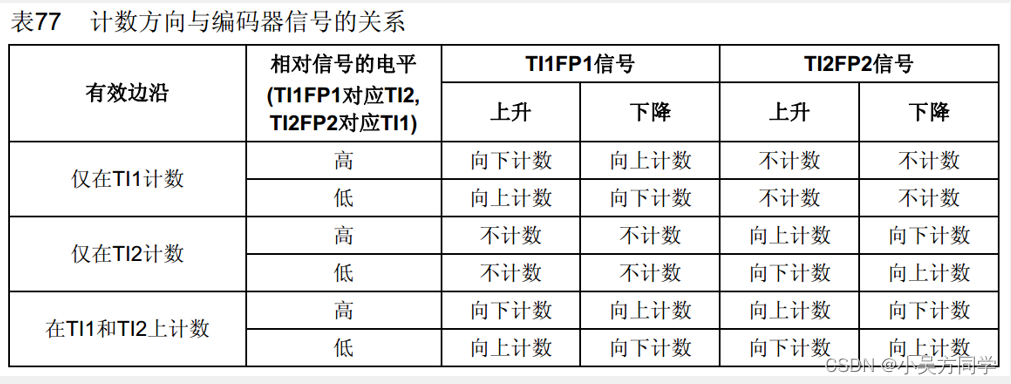

工作模式：

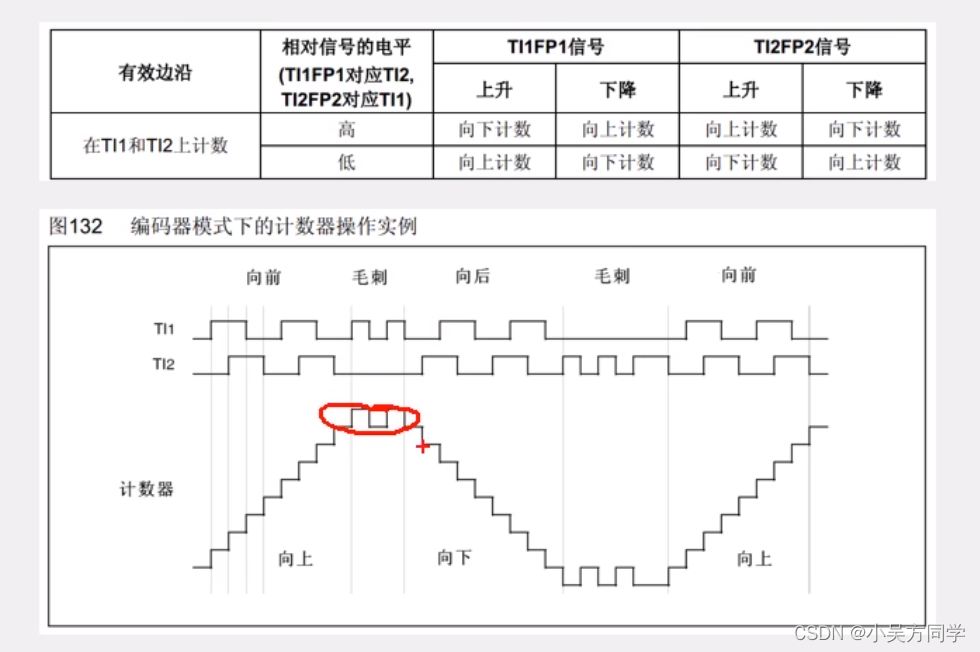

实例均不反向：

红笔圈的地方就是可以避免信号毛刺不稳定，T1变但是T2不变。
这次代码和上次旋转编码器计次实现功能是一样的，只是这个代码是利用旋转编码器接口自动计次，而我们之前代码是通过触发外部中断，然后在中断函数内手动计次，使用编码器接口就是节约软件资源，如果使用外部中断，那么程序就得不停的进中断，这里编码器接口一般用在电机测速上，使用pwm驱动电机然后使用编码器接口测电机速度。
**电路初始化完成之后，CNT就会随着编码器进行自增自减，如果像测量没编码器的位置就读出cnt的值，如果测量编码器的速度和方向，那就每隔一端固定的时间就去出一段CNT清零，这样就是测评法测量速度了。**代码每隔一秒进入一次中断读取值，然后清零。

电路模块：在定时中断基础上vcc接电源正，gnd接地，A接PA6，B接PA7。由引脚定义可知PA6和PA7是TIM3的1和2通道。
Encoder.c

#include "stm32f10x.h"                  // Device header

/**
  * 函    数：编码器初始化
  * 参    数：无
  * 返 回 值：无
  */
void Encoder_Init(void)
{
	/*开启时钟*/
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);			//开启TIM3的时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);			//开启GPIOA的时钟

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);							//将PA6和PA7引脚初始化为上拉输入

	/*时基单元初始化*/
	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;				//定义结构体变量
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;     //时钟分频，选择不分频，此参数用于配置滤波器时钟，不影响时基单元功能
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up; //计数器模式，选择向上计数
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;               //计数周期，即ARR的值
	TIM_TimeBaseInitStructure.TIM_Prescaler = 1 - 1;                //预分频器，即PSC的值
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;            //重复计数器，高级定时器才会用到
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);             //将结构体变量交给TIM_TimeBaseInit，配置TIM3的时基单元

	/*输入捕获初始化*/
	TIM_ICInitTypeDef TIM_ICInitStructure;							//定义结构体变量
	TIM_ICStructInit(&TIM_ICInitStructure);							//结构体初始化，若结构体没有完整赋值
																	//则最好执行此函数，给结构体所有成员都赋一个默认值
																	//避免结构体初值不确定的问题
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;				//选择配置定时器通道1
	TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动
	TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_2;				//选择配置定时器通道2
	TIM_ICInitStructure.TIM_ICFilter = 0xF;							//输入滤波器参数，可以过滤信号抖动
	TIM_ICInit(TIM3, &TIM_ICInitStructure);							//将结构体变量交给TIM_ICInit，配置TIM3的输入捕获通道

	/*编码器接口配置*/
	TIM_EncoderInterfaceConfig(TIM3, TIM_EncoderMode_TI12, TIM_ICPolarity_Rising, TIM_ICPolarity_Rising);
																	//配置编码器模式以及两个输入通道是否反相
																	//注意此时参数的Rising和Falling已经不代表上升沿和下降沿了，而是代表是否反相
																	//此函数必须在输入捕获初始化之后进行，否则输入捕获的配置会覆盖此函数的部分配置

	/*TIM使能*/
	TIM_Cmd(TIM3, ENABLE);			//使能TIM3，定时器开始运行
}

/**
  * 函    数：获取编码器的增量值
  * 参    数：无
  * 返 回 值：自上此调用此函数后，编码器的增量值
  */
int16_t Encoder_Get(void)
{
	/*使用Temp变量作为中继，目的是返回CNT后将其清零*/
	int16_t Temp;
	Temp = TIM_GetCounter(TIM3);
	TIM_SetCounter(TIM3, 0);
	return Temp;
}

main.c

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "Timer.h"
#include "Encoder.h"

int16_t Speed;			//定义速度变量

int main(void)
{
	/*模块初始化*/
	OLED_Init();		//OLED初始化
	Timer_Init();		//定时器初始化
	Encoder_Init();		//编码器初始化

	/*显示静态字符串*/
	OLED_ShowString(1, 1, "Speed:");		//1行1列显示字符串Speed:

	while (1)
	{
		OLED_ShowSignedNum(1, 7, Speed, 5);	//不断刷新显示编码器测得的最新速度
	}
}

/**
  * 函    数：TIM2中断函数
  * 参    数：无
  * 返 回 值：无
  * 注意事项：此函数为中断函数，无需调用，中断触发后自动执行
  *           函数名为预留的指定名称，可以从启动文件复制
  *           请确保函数名正确，不能有任何差异，否则中断函数将不能进入
  */
void TIM2_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)		//判断是否是TIM2的更新事件触发的中断
	{
		Speed = Encoder_Get();								//每隔固定时间段读取一次编码器计数增量值，即为速度值
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);			//清除TIM2更新事件的中断标志位
															//中断标志位必须清除
															//否则中断将连续不断地触发，导致主程序卡死
	}
}
