Cesium for Unreal添加倾斜摄影数据集

学习条件：
1.了解如何为 Unreal 应用程序设置基本的 Cesium
2.一个Cesium帐户，用于将墨尔本数据集传输到UE中
查看Cesium for Unreal快速入门，了解如何开始使用 Cesium for Unreal 插件

一、创建Cesium项目和关卡

本文假设您已经创建了一个项目并安装了 Cesium for Unreal 插件。如果您尚未创建项目，请参阅Cesium for Unreal快速入门以获取详细说明。

1.单击“文件”>“新建关卡”创建新关卡。在出现的窗口中，选择“空白关卡”以从空白场景开始。

2.单击Window>Cesium打开Cesium面板。

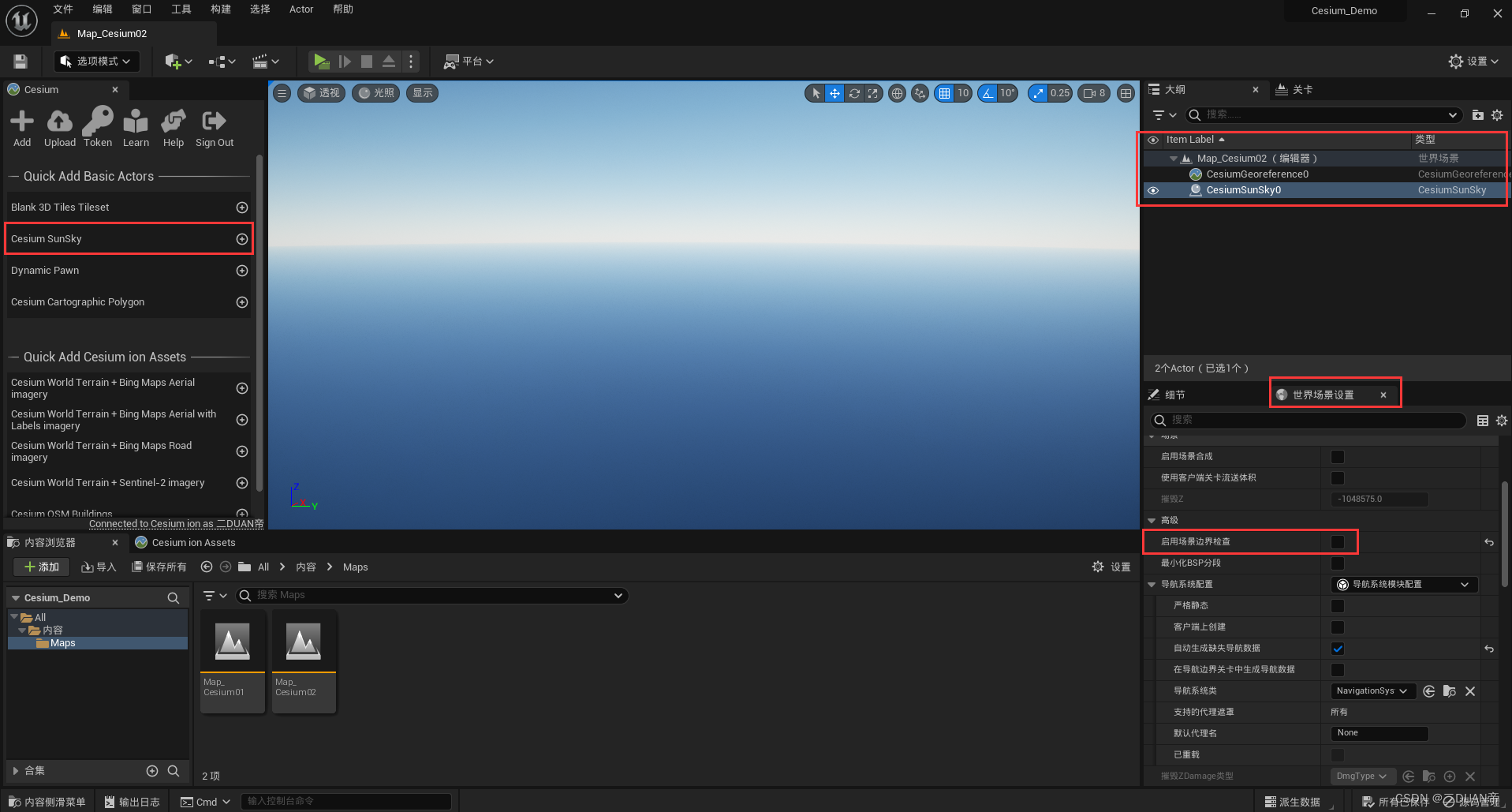

3.使用Cesium面板的“快速添加基本Actors”部分将CesiumSunSky添加到场景中，顺带向场景添加一个CesiumGeoreference。

二、添加来自Cesium ion的墨尔本倾斜摄影数据

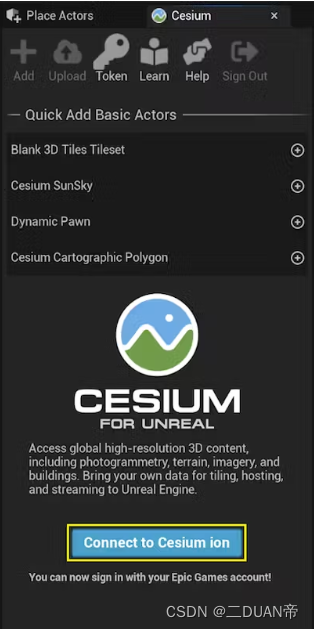

1.连接到 Cesium ion（如果尚未连接）

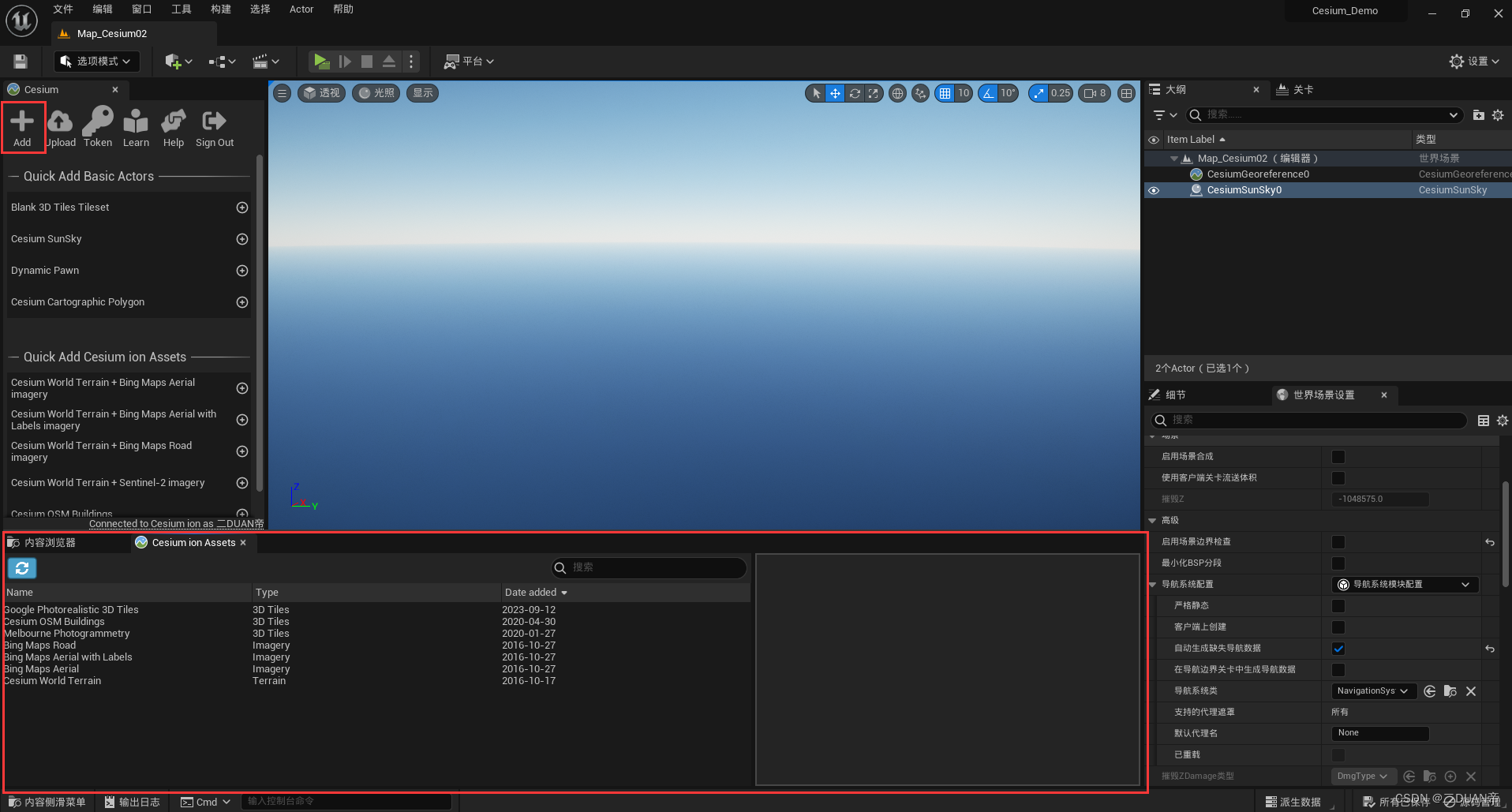

2.单击添加按钮打开Cesium资产面板

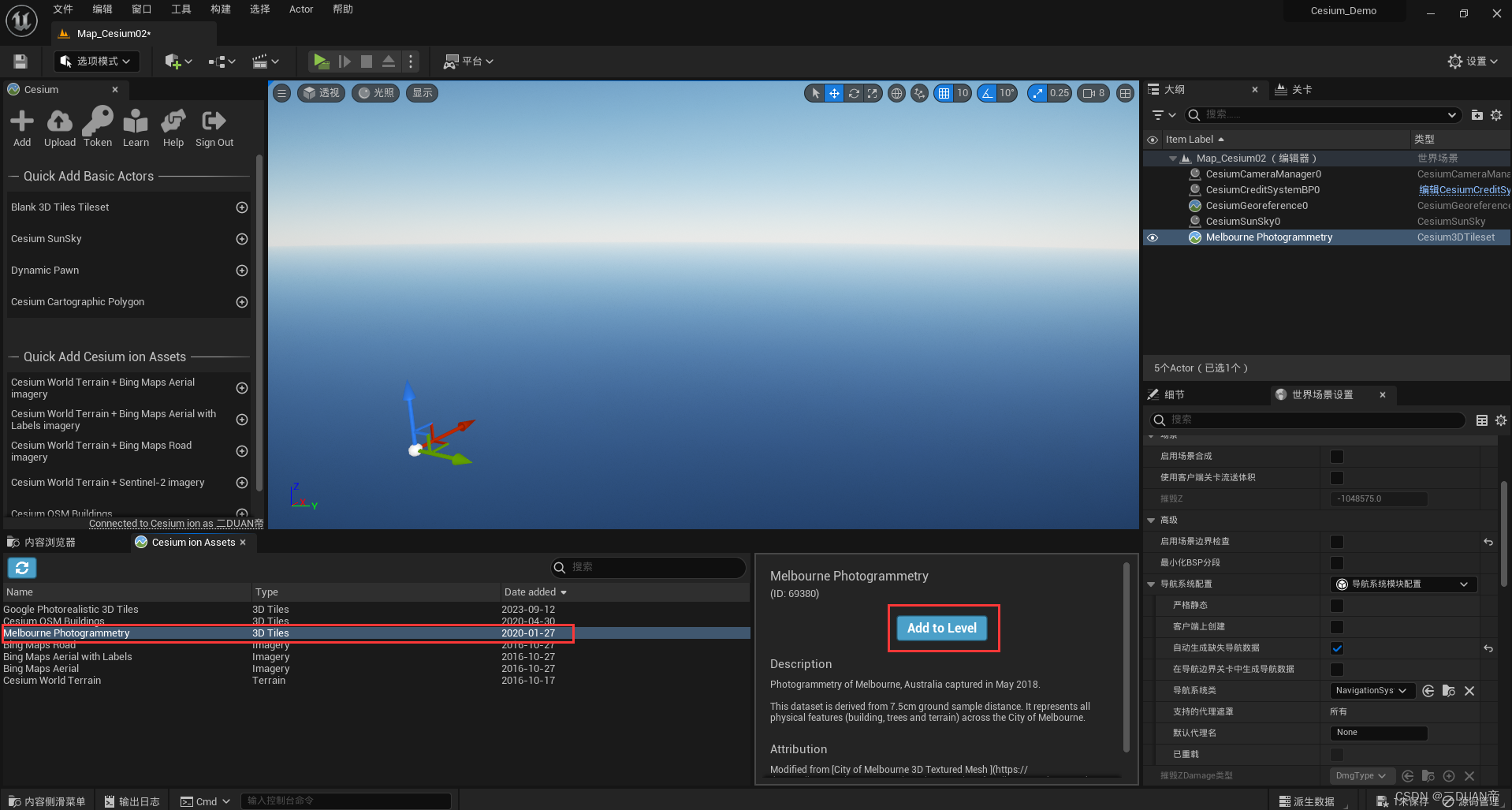

3.在资源列表中找到Melbourne Photogrammetry ，单击它，然后单击添加到关卡

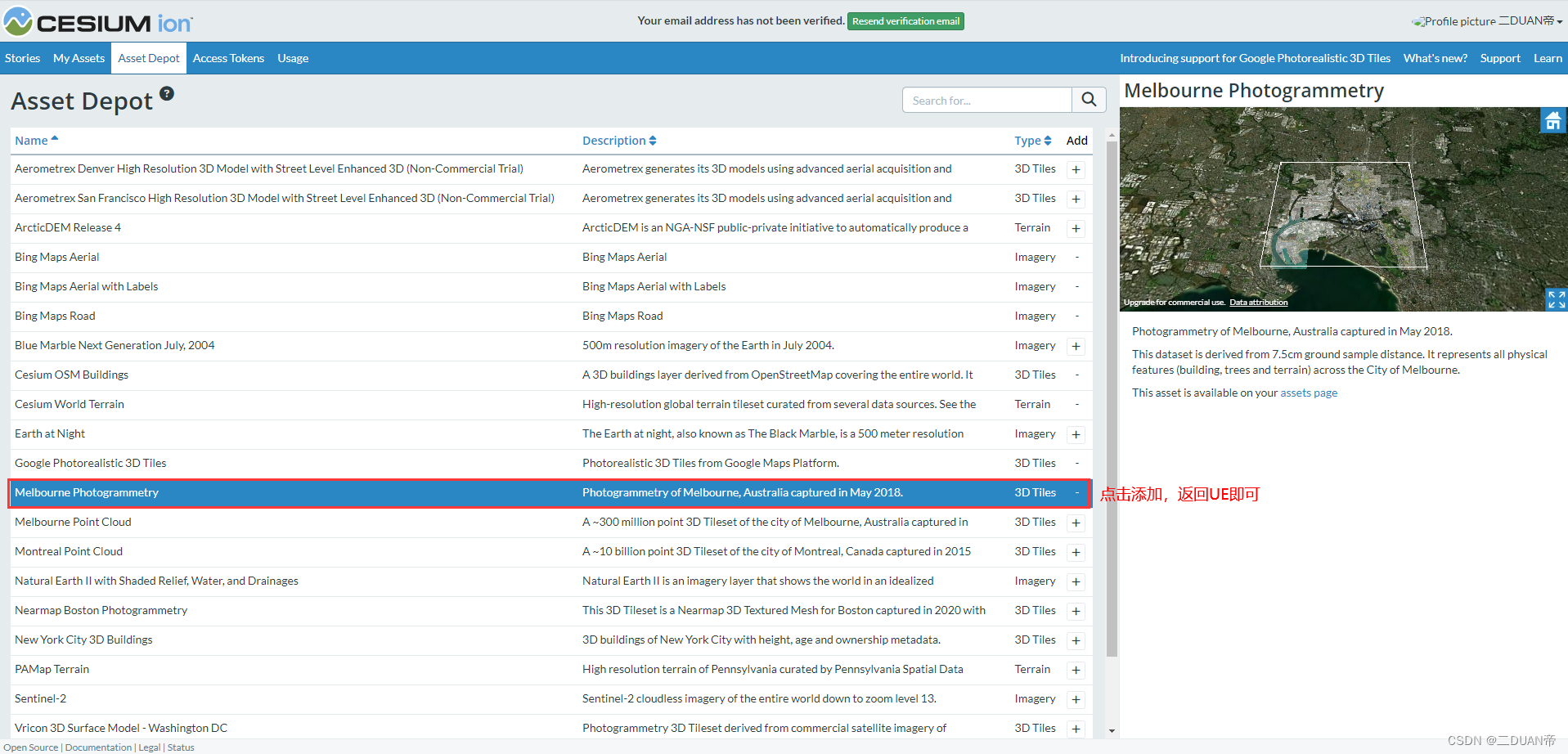

资产清单中如果缺少墨尔本倾斜摄影数据，访问 墨尔本倾斜摄影数据下载  Asset Depot 页面并单击 “添加到我的资产”。然后返回UE并使用Cesium ion Assets面板左上角的按钮刷新资源列表

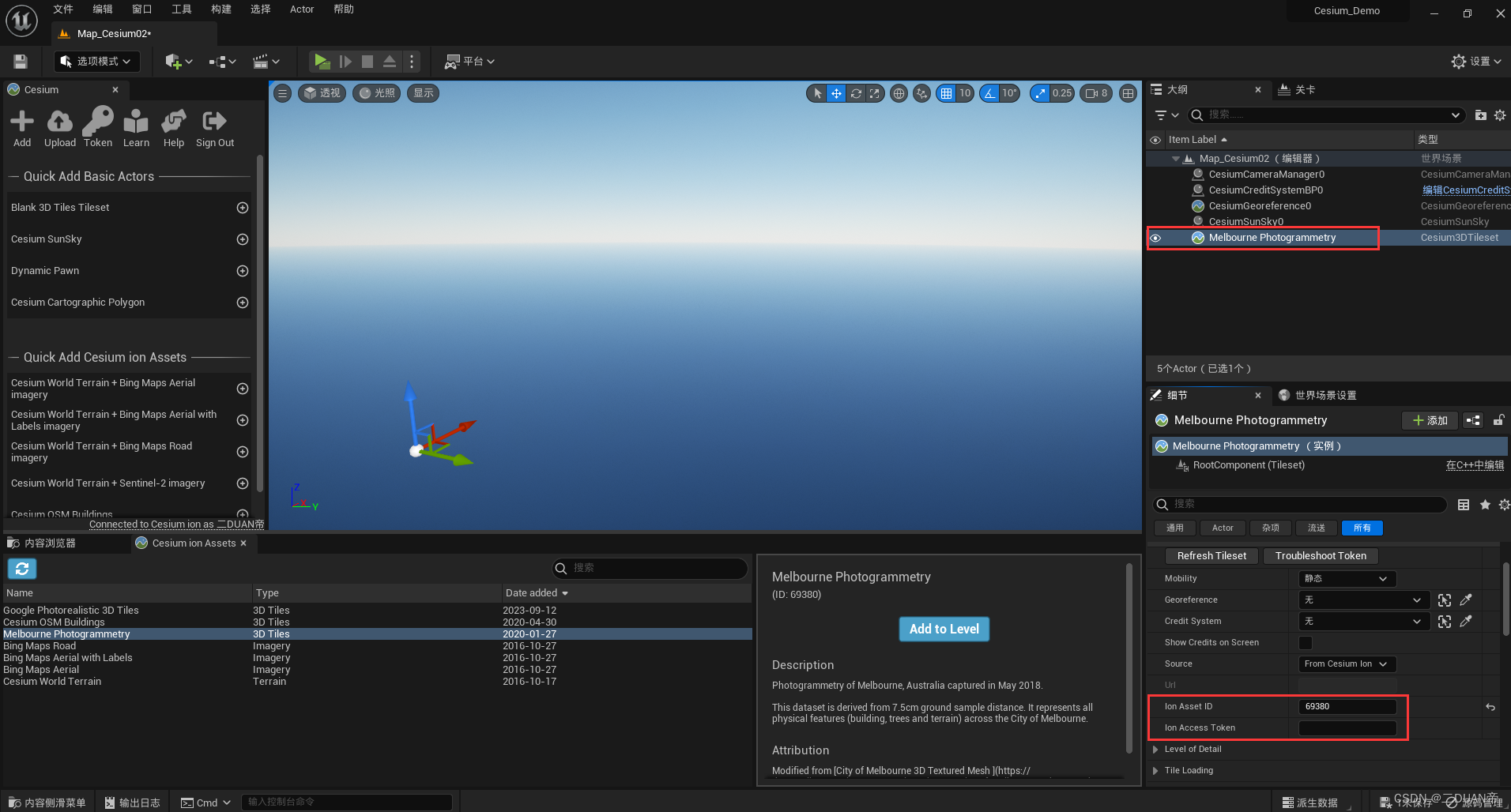

4.单击“大纲视图”中的“墨尔本倾斜摄影数据” ，然后查看“详细信息”面板
on Asset ID已预先填充墨尔本摄影测量数据集的资产 ID。
Ion访问令牌为空。这意味着该资产正在使用项目的默认代币。现在无需更改这些设置。

5. 在 大纲视图中双击 “墨尔本倾斜摄影数据”，将视口指向墨尔本
它的方向可能会很奇怪，你甚至可能会看到它的底部

三、以墨尔本为中心的虚幻世界

屏幕上墨尔本的方向很奇怪，因为虚幻编辑器相机保持其正常的“+Z 方向向上”方向。在地球上与大多数游戏不同，以地球为中心的坐标系中的“向上”方向会根据您在世界上的位置而变化。所以我们要更新原点位置。

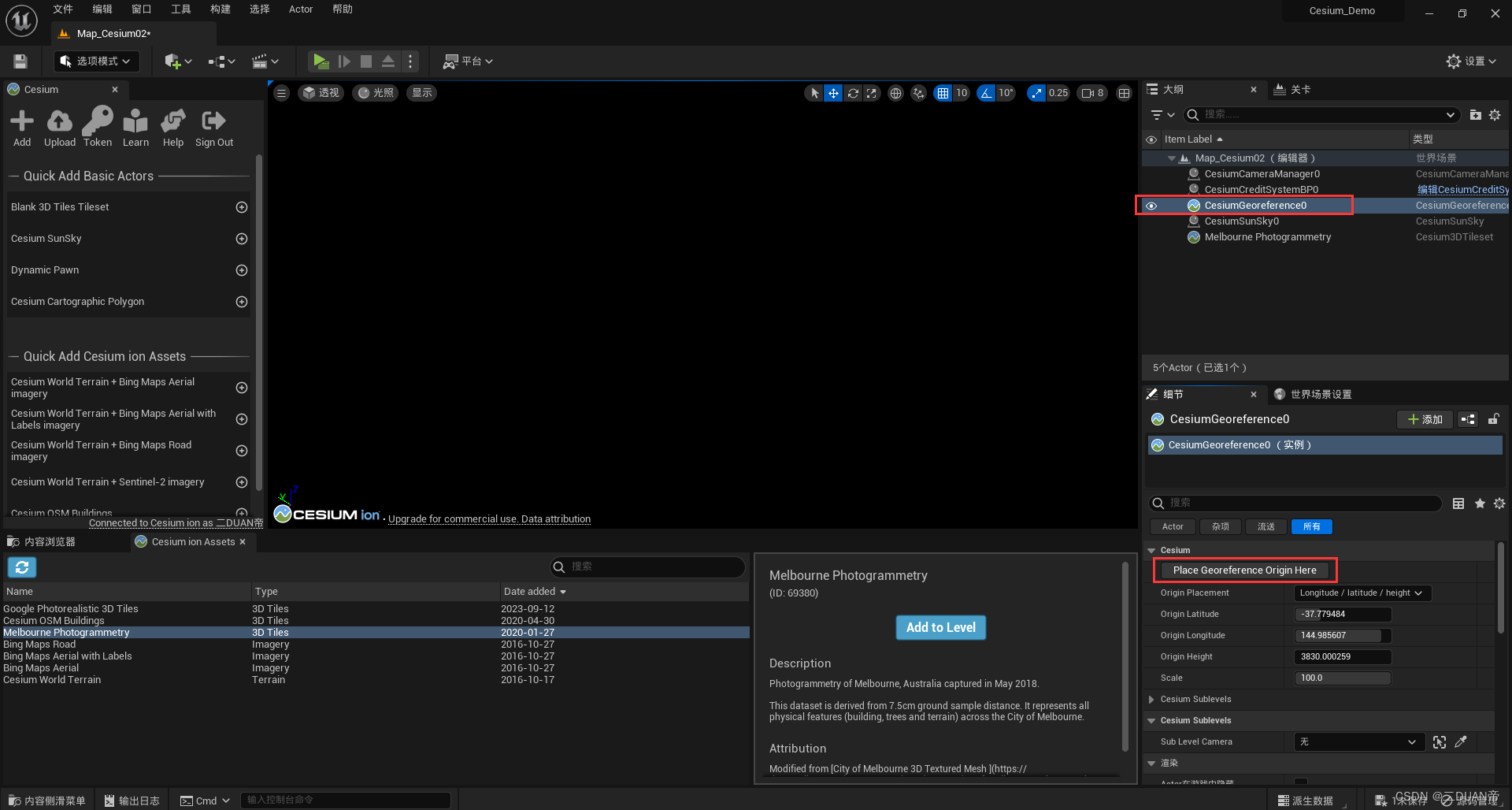

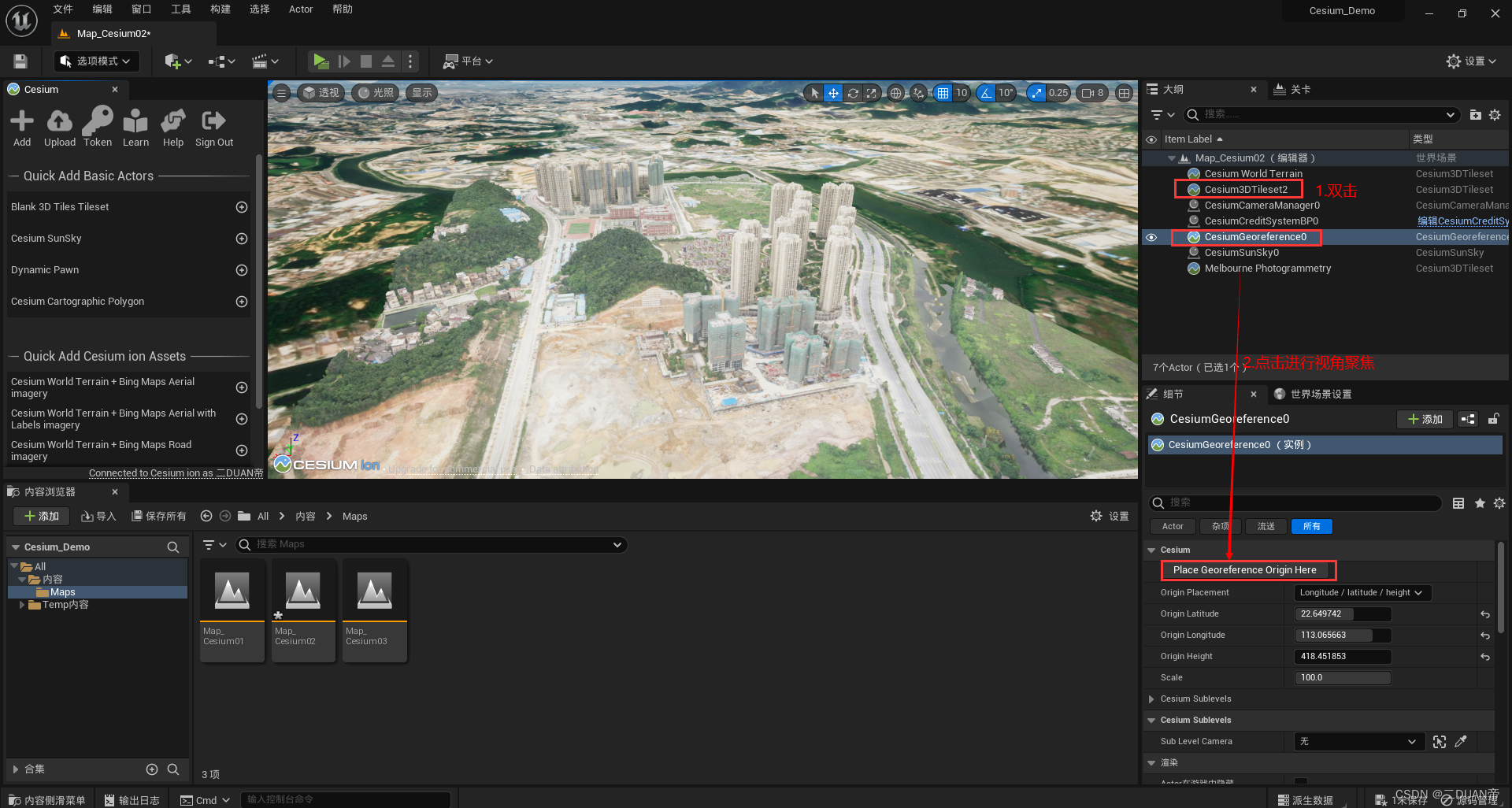

1.单击 大纲视图 中的 CesiumGeoreference0，在 “详细信息” 选项卡上，单击“ 在此处放置地理参考原点” 按钮。

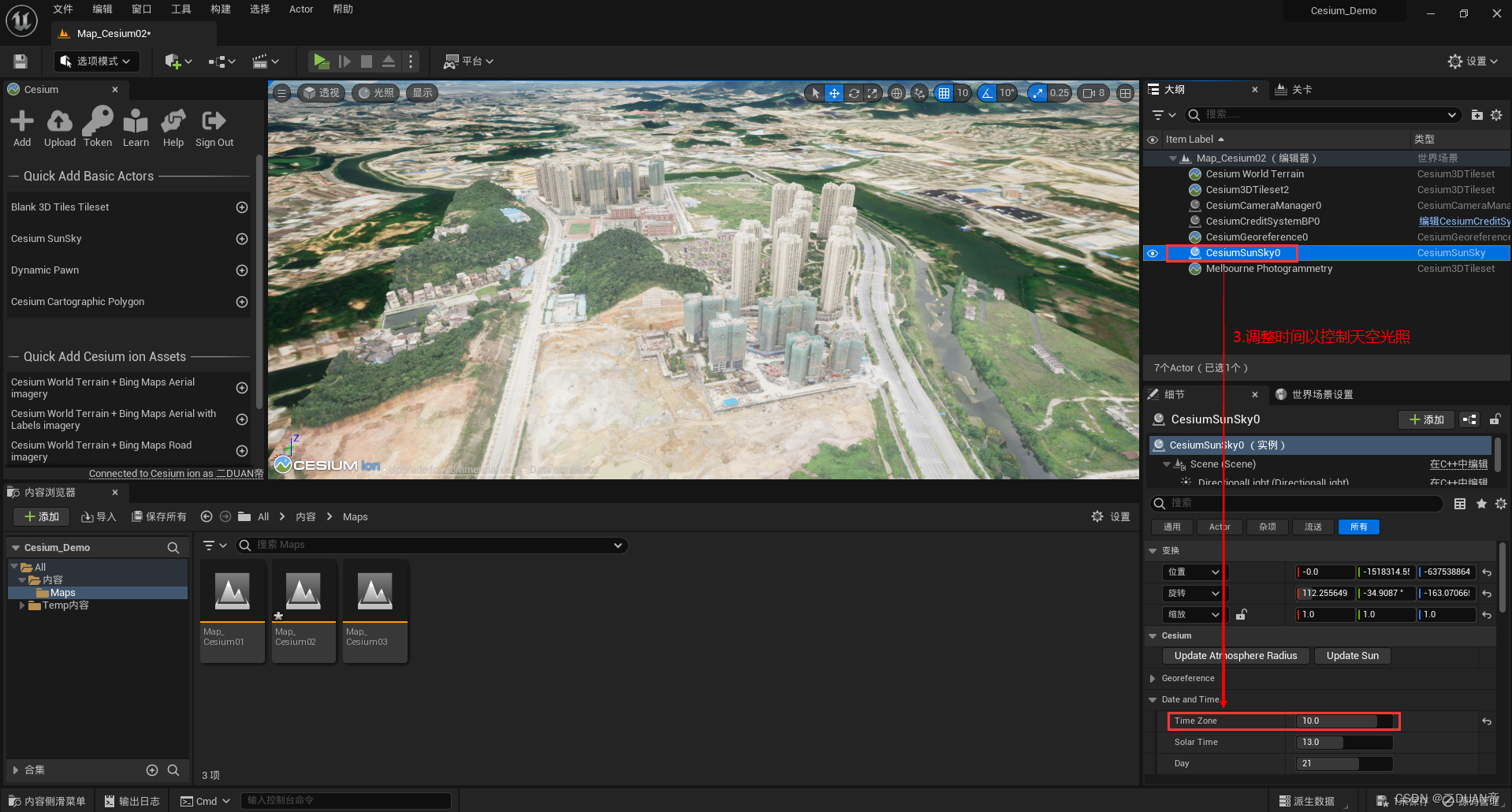

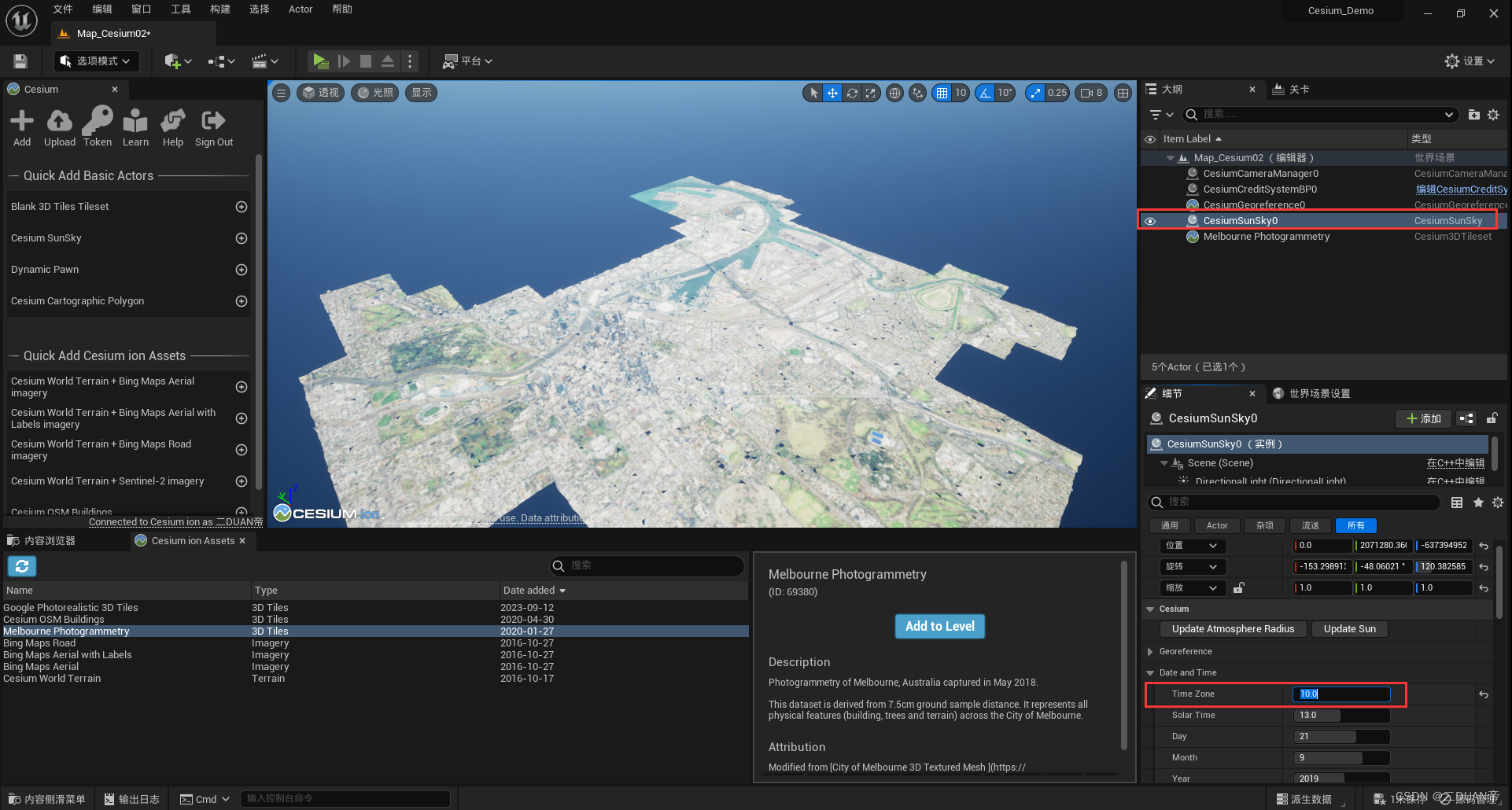

2.这座城市将直立起来。如果场景变黑，可能是因为现在是墨尔本的夜晚。尝试将CesiumSunSky上的Time Zone属性设置为10。它位于“详细信息”面板上的“日期和时间”部分

“在此处放置地理参考原点”按钮不仅仅改变方向。如果您仔细观察，您可能已经注意到，当您按下按钮时，按钮下方的Origin Latitude、Origin Longitude和Origin Height字段也会发生变化。准确地说，该按钮重新定位了虚幻引擎关卡的坐标系，使其中心点(0, 0, 0)恰好位于相机之前所在的位置。它对齐了 Unreal 轴，使得+X在该点指向东方，+Y指向南方，+Z指向上方。

四、添加全球资产

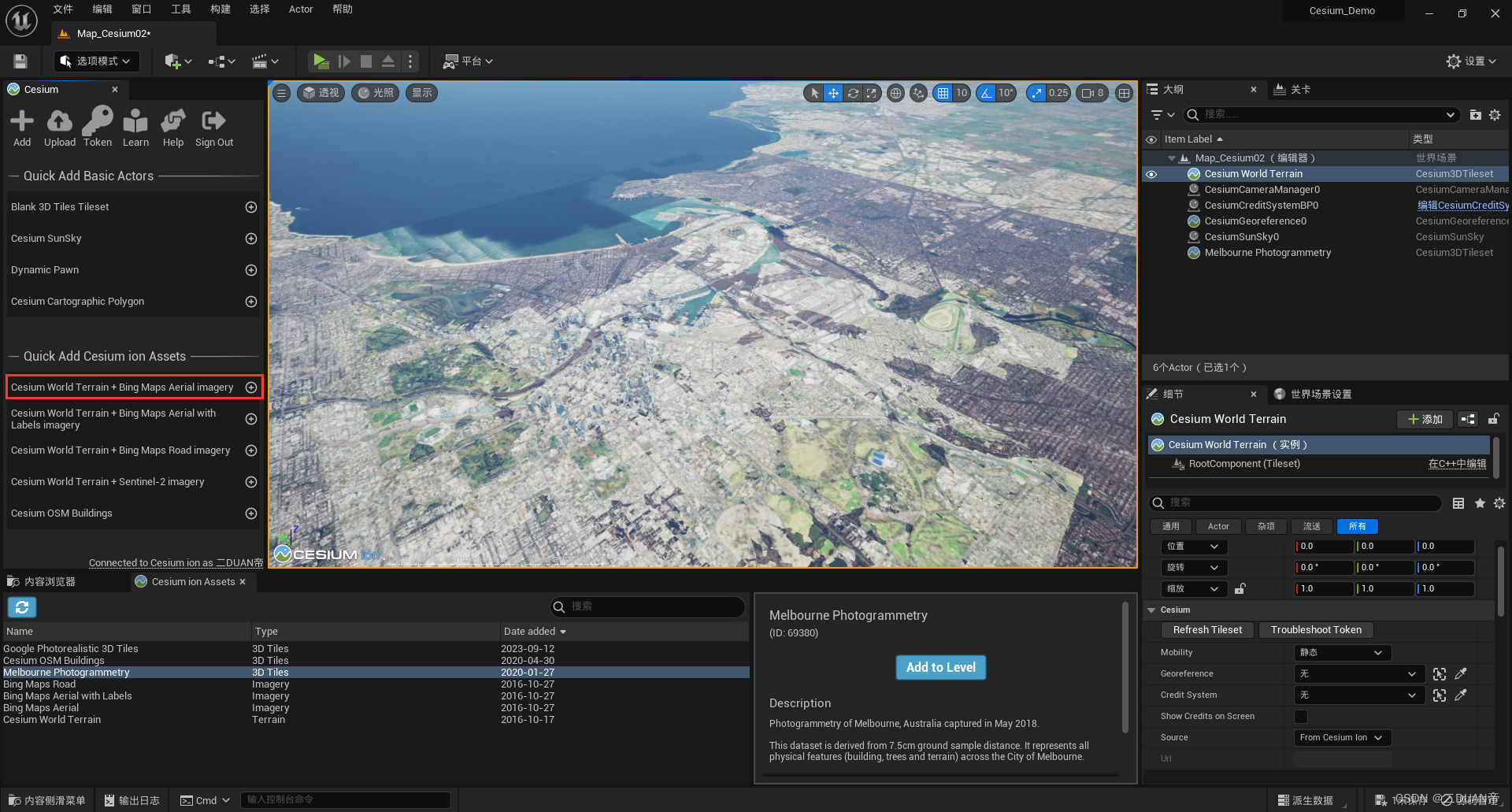

1.在 Cesium 面板中，单击 Cesium World Terrain + Bing Maps Aerial imagery 旁边的 + 或您选择的其他 Cesium World Terrain 选项。墨尔本周围的区域将填充您添加的全球资产：

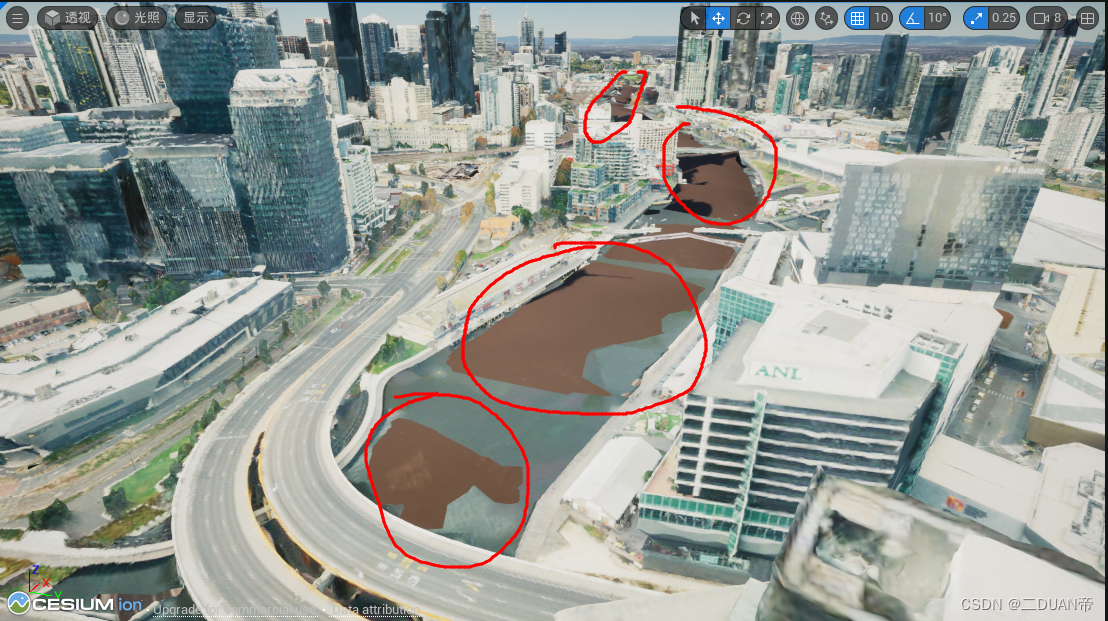

2.从远处看起来不错，但是当我们放大近距离时，我们可以通过倾斜摄影模型看到Cesium世界地形突出的一些地方：

发生这种情况是因为Cesium世界地形和墨尔本倾斜摄影都是高分辨率数据集，因此它们的几何形状可能会重叠。
处理办法：
1.我们可以将倾斜摄影模型向上移动，以便地形模型不再穿透
大纲中选择 Melbourne Photogrammetry Actor，将 Z 轴坐标向上提升
2.“剪掉”Cesium 世界地形以为倾斜摄影模型腾出空间，请查看Cesium for Unreal瓦片集裁剪

五、从本地目录添加倾斜摄影数据集3D Tiles

前提：
1.准备倾斜摄影3D Tiles数据，（上传网盘后链接地址处）
2.倾斜摄影数据格式相关介绍倾斜摄影数据格式osgb、3d tiles、I3S、S3M简单记录
3.倾斜摄影原始数据osgb转Cesium可用的3DTiles数据osgb如何转3dtiles供Cesium使用

1.将倾斜摄影数据集3D Tiles保存在计算机上的任何位置，但请记下它们的位置，稍后需要它。

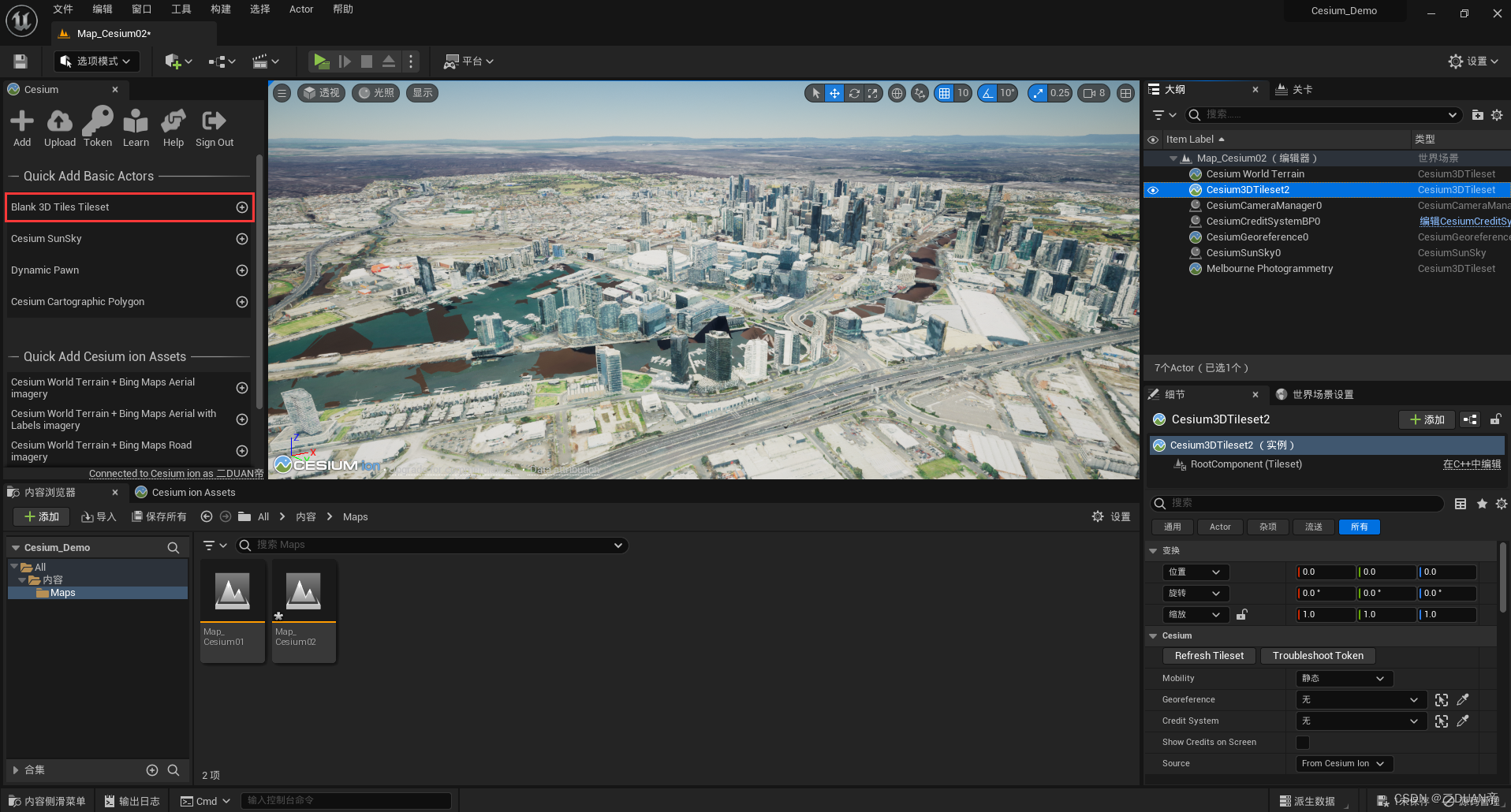

2.在UE编辑器中使用Cesium面板将空白3DTileset 快速添加到场景中。

3.在 UE大纲中选择 Cesium3DTileset actor ，在 “详细信息” 面板中，找到“Source”参数。单击下拉列表并将其设置为“From URL”。设置此项将启用Url字段。

4.在计算机的文件中，找到您倾斜摄影数据的tileset.json 文件，复制文件路径，并shao'ji
将所有反斜杠替换为正斜杠，并将所有空格替换为“%20”。将“file:///”添加到路径的开头。
例如，该文件C:\Users\username\My Project\Data\Tileset\tileset.json将变为file:///C:/Users/username/My%20Project/Data/Tileset/tileset.json.
将编辑的路径粘贴到上图所示的Url字段中。

5.在大纲视图中，双击 Cesium3DTileset  actor 以在视口中将其聚焦。
与墨尔本一样，世界和3D倾斜摄影瓦片方向可能很奇怪，要修复此问题，使用CesiumGeoreference actor上的Place Georeference Origin Here按钮即可，世界变黑则将CesiumSunSky的Time Zone属性修改为10试试。

六、总结

1.双击Cesium3DTileset视角定位到该瓦片集
2.CesiumGeoreference的Place Georeference Origin Here按钮设置原点位置
3.DynamicPawn的位置设置为0，摄像机即可到达该瓦片原点
4.加载本地倾斜摄影数据集Url时不要有中文路径
......

参考：本文参考Cesium官方文档并进行整理
