记simulink中SVPWM模块的输出和自己搭的svpwwm模型的输出为什么不一样

最近在做电机foc矢量控制的仿真，用到了simulink的自带的svpwm模块，发现模块输出和自己搭的SVPWM模型的输出结果不一样

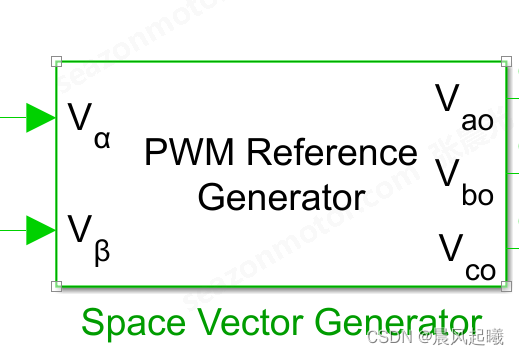

simulink自带的pwm模块，可以输出pwm方波，svpwm马鞍波，还有几种DPWM波，
输入为Vą和Vb，由Vd和Vq经过park变换而来，这个就不多说了。
后来发现，有两个原因导致输出不一样
一，自带的svpwm模块的输入Vą和Vb需要经过标幺化处理，具体公式为
Vą ∗ = Vą ×sqrt（3）/udc(母线电压）
Vb ∗ = Vb ×sqrt（3）/udc(母线电压
二，silmulink中电机默认的坐标系，和我们一般在书上学的坐标系不一样（有的电机可以选择坐标系，有的不行，这个要注意下），导致算出来的结果有差异。

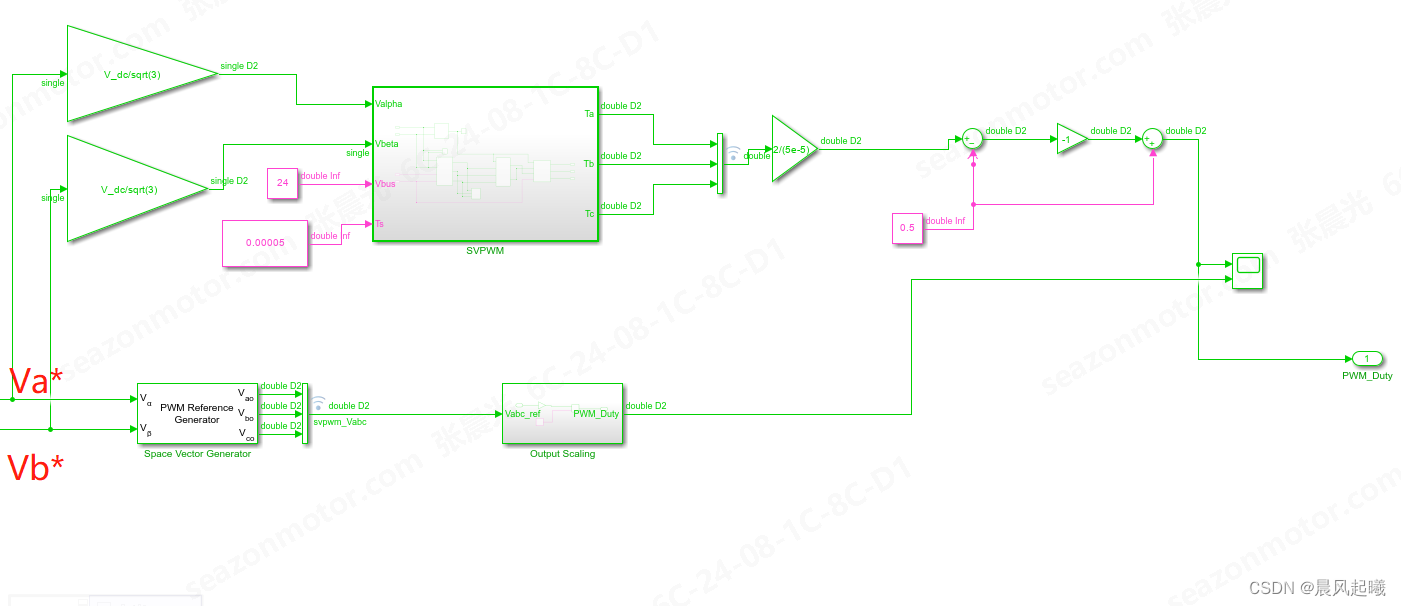

用两种方法搭出来的模型如下

标幺化公式，
由于我的Va和Vb已经是标幺化的值了，所以搭建的SVPWM模型要用公式反算回来，得到的就是真实值，

母线电源24V
开关频率20K

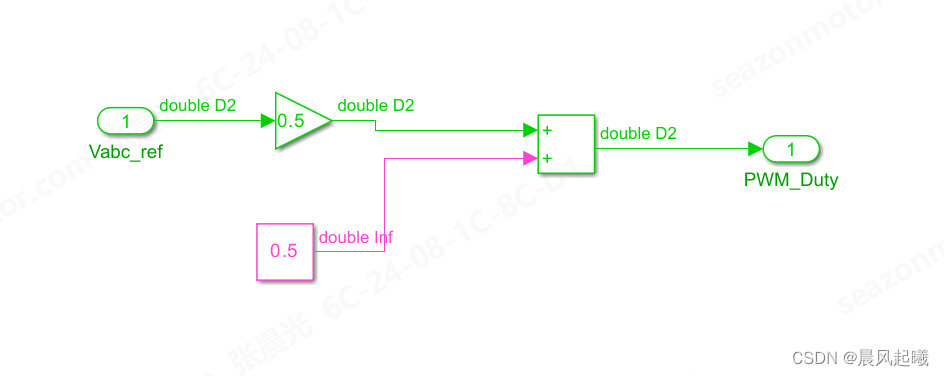

将占空比补偿到0-1之间

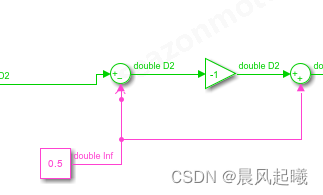

翻转波形

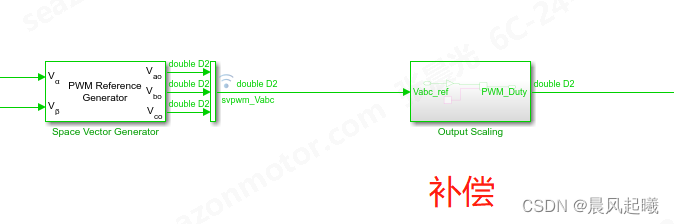

simulink自带的PWM模块和后边的补偿，将模块输出 的占空比补偿到0-1之间，

补偿如上

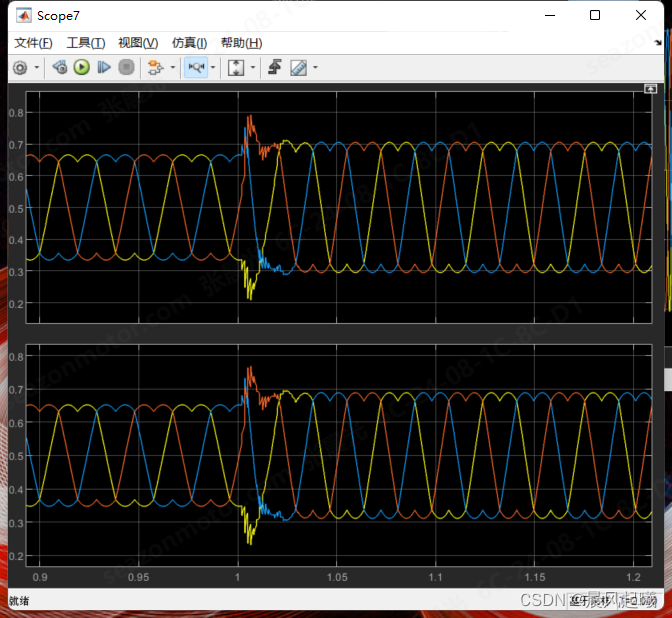

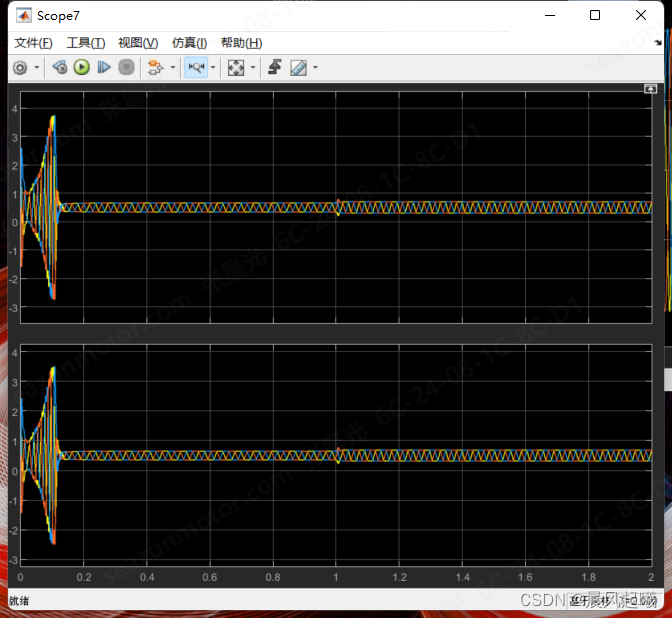

最后的仿真结果

局部放大一下
