STM32——IIC篇

技术笔记!

一、IIC总线协议介绍(掌握)

1.1  IIC总线结构图

1.2  IIC协议时序

1.3  硬件和软件IIC对比

二、AT24C02介绍(了解)

2.1  AT24C02通讯地址

三、AT24C02读写时序(掌握)

3.1  写时序

3.2  读时序

四、AT24C02驱动步骤(掌握)

为什么IIC总线SDA建议用开漏模式?

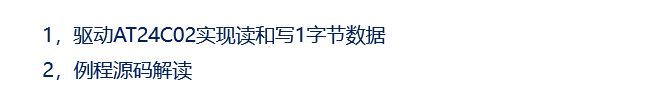

五、编程实战(掌握)

iic.c

#include "./BSP/IIC/myiic.h"
#include "./SYSTEM/delay/delay.h"

void iic_init(void)
{
    GPIO_InitTypeDef gpio_init_struct;

    IIC_SCL_GPIO_CLK_ENABLE();  /* SCL引脚时钟使能 */
    IIC_SDA_GPIO_CLK_ENABLE();  /* SDA引脚时钟使能 */

    gpio_init_struct.Pin = IIC_SCL_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP;            /* 推挽输出 */
    gpio_init_struct.Pull = GPIO_PULLUP;                    /* 上拉 */
    gpio_init_struct.Speed = GPIO_SPEED_FREQ_HIGH;          /* 高速 */
    HAL_GPIO_Init(IIC_SCL_GPIO_PORT, &gpio_init_struct);    /* SCL */

    gpio_init_struct.Pin = IIC_SDA_GPIO_PIN;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_OD;            /* 开漏输出 */
    HAL_GPIO_Init(IIC_SDA_GPIO_PORT, &gpio_init_struct);    /* SDA */
    /* SDA引脚模式设置,开漏输出,上拉, 这样就不用再设置IO方向了, 开漏输出的时候(=1), 也可以读取外部信号的高低电平 */
}

static void iic_delay(void)
{
    delay_us(2);
}

/* 起始信号 */
void iic_start(void)
{
    /* SCL为高电平期间, SDA从高电平往低电平跳变*/
    IIC_SDA ( 1 );
    IIC_SCL ( 1 );
    iic_delay( );
    IIC_SDA ( 0 );
    iic_delay( );
    IIC_SCL ( 0 );
    iic_delay( );  /* 钳住总线, 准备发送/接收数据 */
}

/* 停止信号 */
void iic_stop(void)
{
    /* SCL为高电平期间, SDA从低电平往高电平跳变*/
    IIC_SDA ( 0 );
    iic_delay( );
    IIC_SCL ( 1 );
    iic_delay( );
    IIC_SDA ( 1 );  /* 发送总线停止信号*/
    iic_delay( );
}

/* 等待应答信号 */
uint8_t iic_wait_ack (void) /* return 1:fail 0:succeed*/
{
    IIC_SDA (1);    /* 主机释放SDA线 */
    iic_delay( );
    IIC_SCL (1);    /* 从机返回ACK*/
    iic_delay( );
    if ( IIC_READ_SDA ) /* SCL高电平读取SDA状态*/
    {
        iic_stop();     /* SDA高电平表示从机nack */
        return 1;
    }
    IIC_SCL(0);         /* SCL低电平表示结束ACK检查 */
    iic_delay( );
    return 0;
}

/* 应答信号 */
void iic_ack(void)
{
    IIC_SCL (0);
    iic_delay( );
    IIC_SDA (0);  /* 数据线为低电平,表示应答 */
    iic_delay( );
    IIC_SCL (1);
    iic_delay( );
}

/* 非应答信号 */
void iic_nack(void)
{
    IIC_SCL (0);
    iic_delay( );
    IIC_SDA (1);  /* 数据线为低电平,表示应答 */
    iic_delay( );
    IIC_SCL (1);
    iic_delay( );
}

/* 发送一个字节数据 */
void iic_send_byte(uint8_t data)
{
    for (uint8_t t = 0; t < 8; t++)
    {
        /* 高位先发 */
        IIC_SDA((data & 0x80) >> 7);
        iic_delay( );
        IIC_SCL ( 1 );
        iic_delay( );
        IIC_SCL ( 0 );
        data <<= 1;     /* 左移1位, 用于下一次发送 */
    }
    IIC_SDA ( 1 );      /* 发送完成,主机释放SDA线 */
}

/* 读取1字节数据 */
uint8_t iic_read_byte (uint8_t ack)
{
    uint8_t receive = 0 ;
    for (uint8_t t = 0; t < 8; t++)
    {
        /* 高位先输出,先收到的数据位要左移 */
        receive <<= 1;
        IIC_SCL ( 1 );
        iic_delay( );
        if ( IIC_READ_SDA ) receive++;
        IIC_SCL ( 0 );
        iic_delay( );
    }
    if ( !ack ) iic_nack();
    else iic_nack();
    return receive;
}

24cxx.c

#include "./BSP/IIC/myiic.h"
#include "./BSP/24CXX/24cxx.h"
#include "./SYSTEM/delay/delay.h"

void at24c02_init(void)
{
    iic_init();
}

void at24c02_write_one_byte(uint8_t addr, uint8_t data)
{
    /* 1、发送起始信号 */
    iic_start();

    /* 2、发送通讯地址(写操作地址) */
    iic_send_byte(0xA0);

    /* 3、等待应答信号 */
    iic_wait_ack();

    /* 4、发送内存地址 */
    iic_send_byte(addr);

    /* 5、等待应答信号 */
    iic_wait_ack();

    /* 6、发送写入数据 */
    iic_send_byte(data);

    /* 7、等待应答信号 */
    iic_wait_ack();

    /* 8、发送停止信号 */
    iic_stop();

    /* 等待EEPROM写入完成 */
    delay_ms(10);
}

uint8_t at24c02_read_one_byte(uint8_t addr)
{
    uint8_t rec = 0;

    /* 1、发送起始信号 */
    iic_start();

    /* 2、发送通讯地址(写操作地址) */
    iic_send_byte(0xA0);

    /* 3、等待应答信号 */
    iic_wait_ack();

    /* 4、发送内存地址 */
    iic_send_byte(addr);

    /* 5、等待应答信号 */
    iic_wait_ack();

    /* 6、发送起始信号 */
    iic_start();

    /* 7、发送通讯地址(读操作地址) */
    iic_send_byte(0xA1);

    /* 8、等待应答信号 */
    iic_wait_ack();

    /* 9、等待接收数据 */
    rec = iic_read_byte(0);
    /* 10、发送非应答(获取该地址即可) */

    /* 11、发送停止信号 */
    iic_stop();

    return rec;
}

main.c

int main(void)
{
    uint8_t key;
    uint8_t i = 0;
    uint8_t data = 0;

    HAL_Init();                                 /* 初始化HAL库 */
    sys_stm32_clock_init(RCC_PLL_MUL9);         /* 设置时钟, 72Mhz */
    delay_init(72);                             /* 延时初始化 */
    usart_init(115200);                         /* 串口初始化为115200 */
    led_init();                                 /* 初始化LED */
    key_init();                                 /* 初始化按键 */
    at24c02_init();

    while (1)
    {
        key = key_scan(0);

        if (key == KEY1_PRES)
        {
            at24c02_write_one_byte(100, 66);
            printf("write data \r\n");
        }

        if (key == KEY0_PRES)
        {
            data = at24c02_read_one_byte(100);
            printf("read data:%d \r\n", data);
        }

        i++;

        if (i % 20 == 0)
        {
            LED0_TOGGLE();  /* 红灯闪烁 */
            i = 0;
        }

        delay_ms(10);
    }
}

STM32中,软件模拟IIC是一种常见的通信方式。相比硬件IIC软件模拟IIC有一些优点。首先,软件模拟IIC方便移植,可以兼容各种不同的MCU,只需要修改引脚设置即可。而硬件IIC则需要重新设计和调整。其次,使用软件模拟IIC可以更好地理解IIC的时序和流程,有利于学习。\[2\] 在使用软件模拟IIC时,需要使用相应的头文件和函数。例如,在STM32中,可以使用以下头文件和函数来实现软件模拟IIC: ```c #ifndef __MYIIC_H #define __MYIIC_H #include "sys.h" #define SDA_IN() {GPIOB->MODER&=~(3<<(9*2));GPIOB->MODER|=0<<9*2;} //PB9输入模式 #define SDA_OUT() {GPIOB->MODER&=~(3<<(9*2));GPIOB->MODER|=1<<9*2;} //PB9输出模式 #define IIC_SCL PBout(8) //SCL #define IIC_SDA PBout(9) //SDA #define READ_SDA PBin(9) //输入SDA void IIC_Init(void); //初始化IIC的IO口 void IIC_Start(void); //发送IIC开始信号 void IIC_Stop(void); //发送IIC停止信号 void IIC_Send_Byte(u8 txd); //IIC发送一个字节 u8 IIC_Read_Byte(unsigned char ack); //IIC读取一个字节 u8 IIC_Wait_Ack(void); //IIC等待ACK信号 void IIC_Ack(void); //IIC发送ACK信号 void IIC_NAck(void); //IIC不发送ACK信号 #endif ``` 以上是一个示例的头文件和函数,你可以根据自己的需求进行修改和使用。\[3\] #### 引用[.reference_title] - *1* [软件模拟IIC通信(STM32)](https://blog.csdn.net/m0_58832575/article/details/125478913)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insert_down28v1,239^v3^insert_chatgpt"}} ] [.reference_item] - *2* *3* [STM32通信接口(二)IIC--软件模拟](https://blog.csdn.net/a568713197/article/details/80156868)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^insert_down28v1,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]
