数字逻辑实验一 门电路逻辑功能及测试

一.实验目的
1.熟悉门电路逻辑功能
2. 熟悉数字电路学习机及示波器使用方法
二、实验器件

74LS00    二输入端四与非门    2片
74LS20    四输入端双与非门    1片
74LS86    二输入端四异或门    1片

三.实验内容

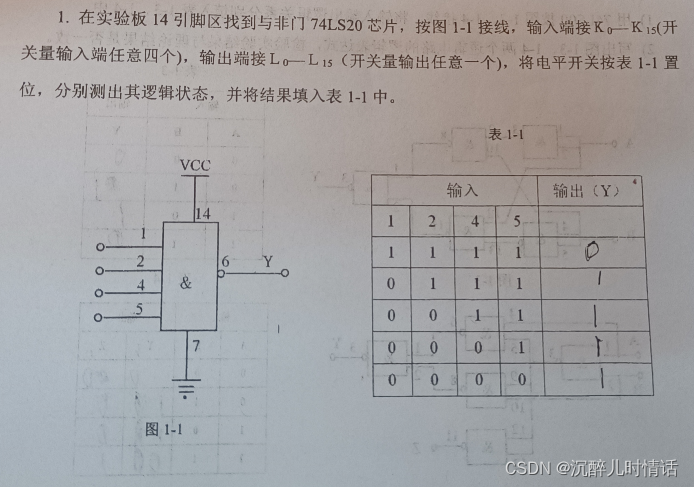

1. 门电路功能正常与否的判断：
(1)按照门电路功能，根据输入和输出，列出真值表。
(2)按真值表输入电平，查看它的输出是否符合真值表。
(3)所有真值表输入状态时，它的输出都是符合真值表，则门电路功能正常；否则门电路功能不正常。

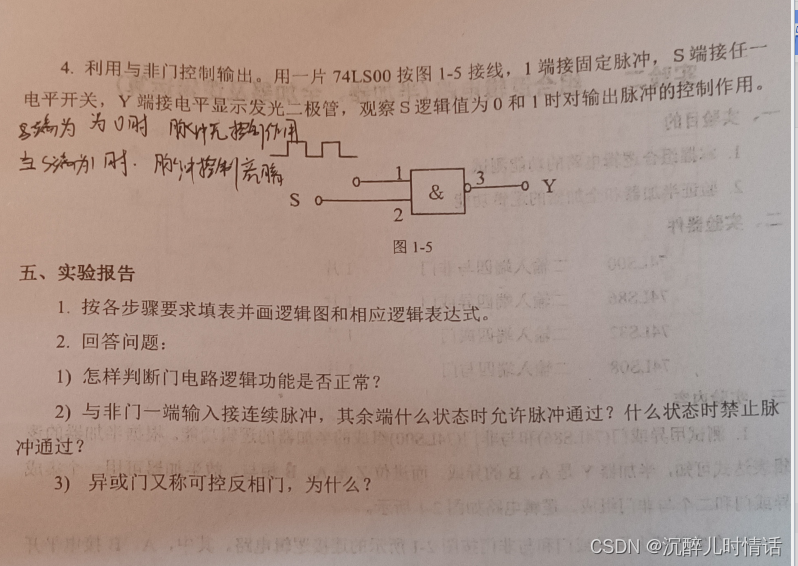

2.与非门接高电平时其他信号可以通过，接低电平输出横为 0，与非门的真值表是“有0出1，全1出0”，所以接时钟就是用时钟控制与非门，当时钟脉冲为高电平时，允许信号通过，为低电平时，关闭与非门。

3.因为异或门输入端信号可以同时取反相变化，而不改变逻辑门的状态。

异或门的特点是有多个输入端、一个输出端，多输入异或门可由两输入异或门构成。若两个输入的电平相异，则输出为高电平1；若两个输入的电平相同，则输出为低电平0。即如果两个输入不同，则异或门输出高电平1。
