如何消除proteus仿真时的红蓝色点（高低电平显示点）

最新推荐文章于 2025-02-07 15:14:50 发布
最新推荐文章于 2025-02-07 15:14:50 发布
阅读量3.9k 收藏 4
点赞数
分类专栏： proteus基础 文章标签： proteus
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_52733843/article/details/128200677
版权

Syetem –
Set Animated Options –
Animation Options 区域里的几个选项
其中去掉"Show Logic of Pins"即可.
测试效果：
广告牌显示干净多了
在这里插入图片描述

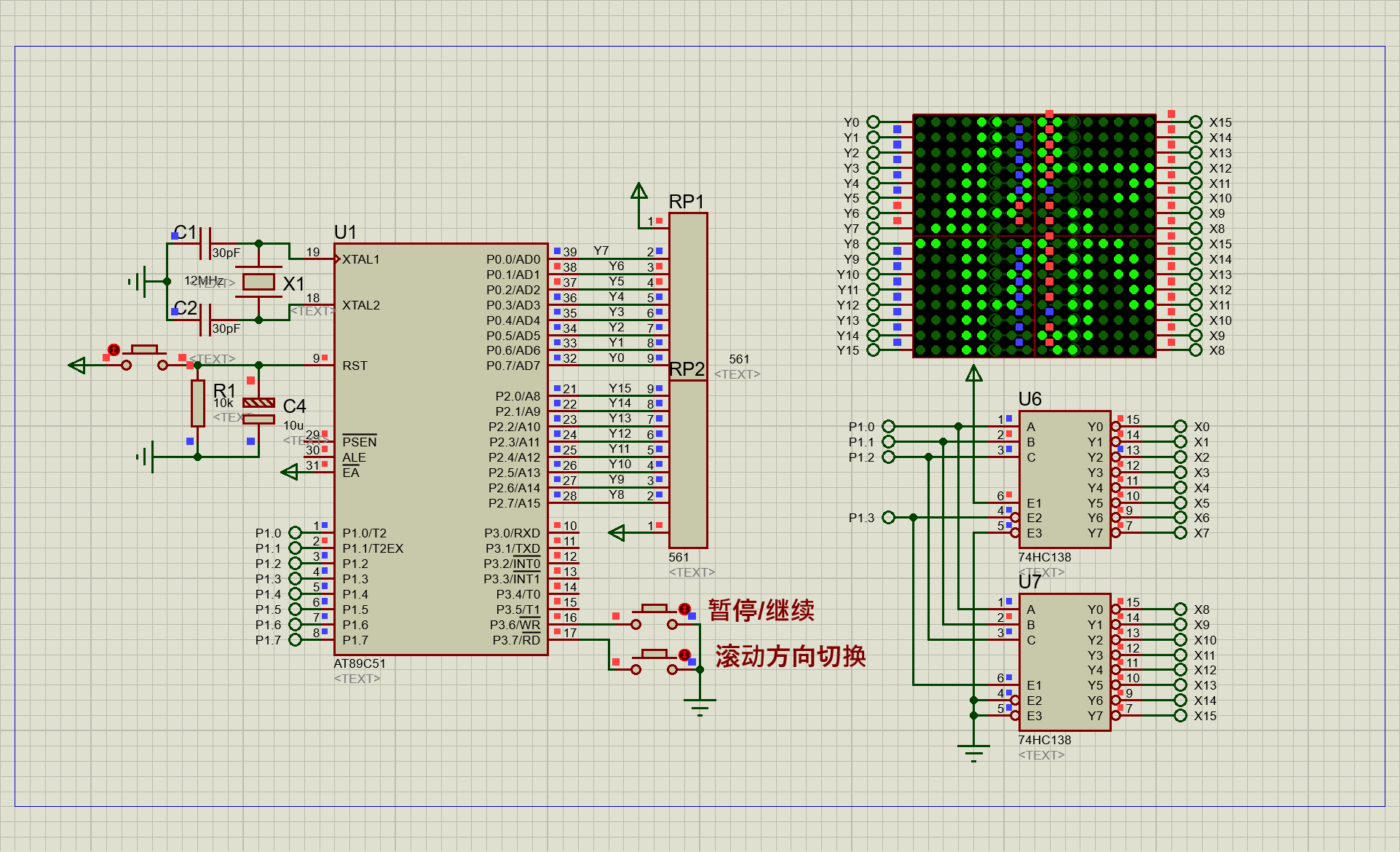

修改前的效果：
在这里插入图片描述
