Proteus：51仿真入门

一：电路搭建

1. 首先用Proteus新建一个工程，点击 File-->New Project，顺序选择即可；

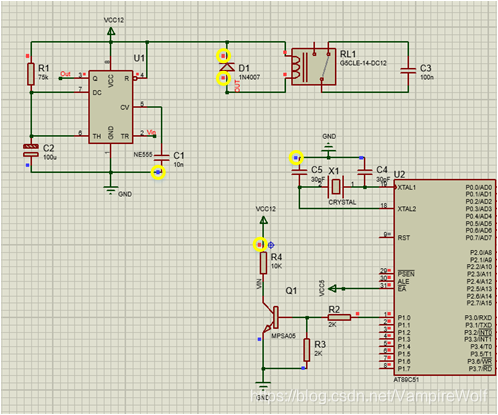

2. 在 Schematic Caputure 中绘制电路图，元器件连接图如下所示：
   （快捷键 P，可以搜索元器件；左侧工具栏 LBL 可以放置网络标号）

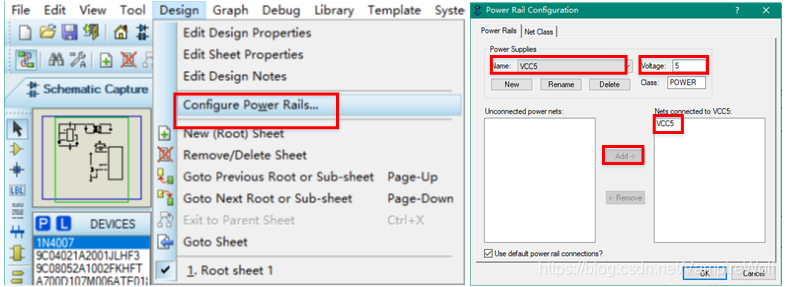

3. 放置电源和GND等TERMINALS元器件时，要设置电源



二：程序编写

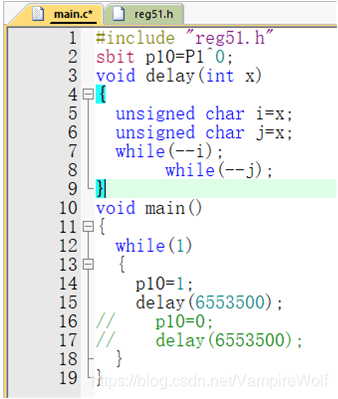

1. 用 Keil 编写一段C语言文件，生成HEX文件。

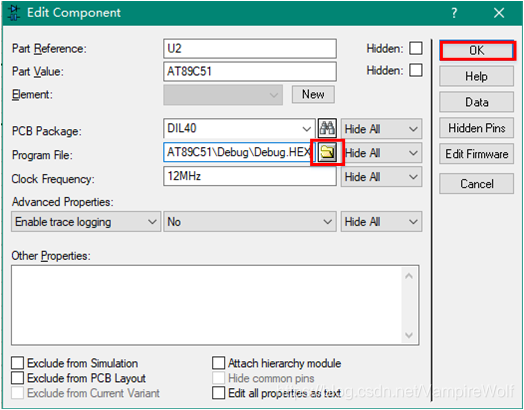

2. 双击 Proteus 中的51单片机，将Keil生成的 hex文件导入到51单片机中；

   点击Program File 后的文件夹图标，将hex文件加入进来，最后点击 ok 即可

三：仿真运行

1. 点击Proteus左下角的运行标志，电路便可以开始仿真运行；

2. 仿真时，电路中出现的 蓝点是低电平，红点是高电平

3. Proteus工程链接：https://download.csdn.net/download/VampireWolf/12843832
