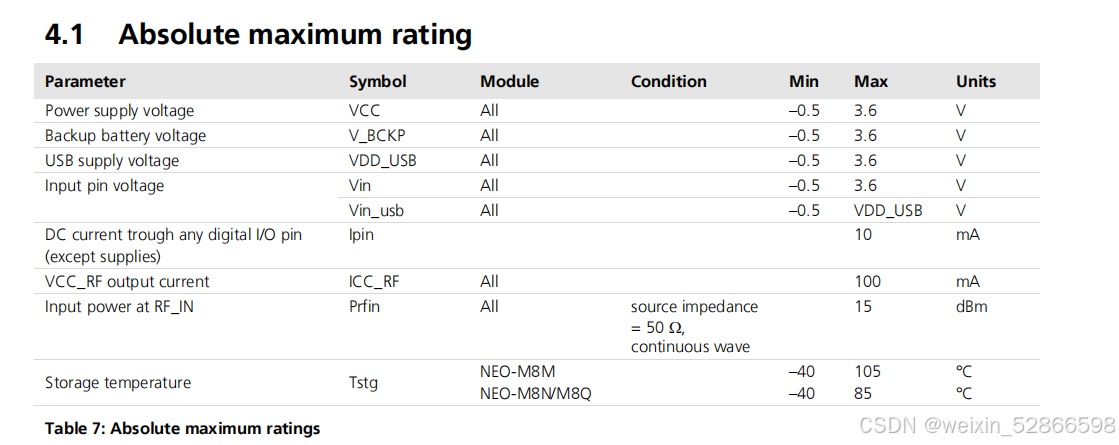

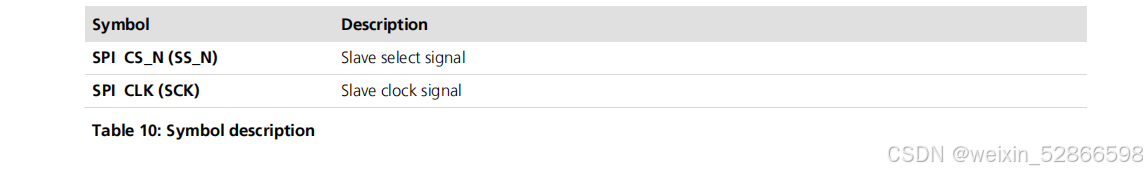

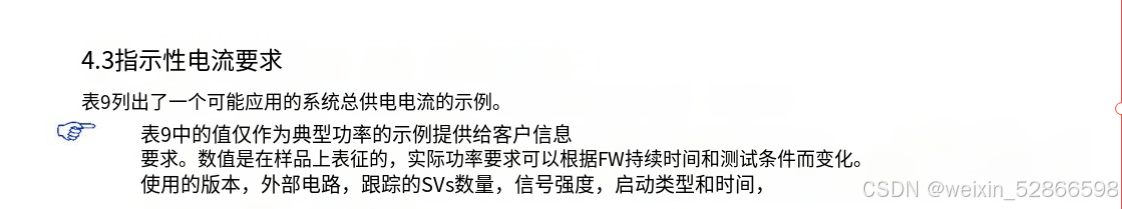

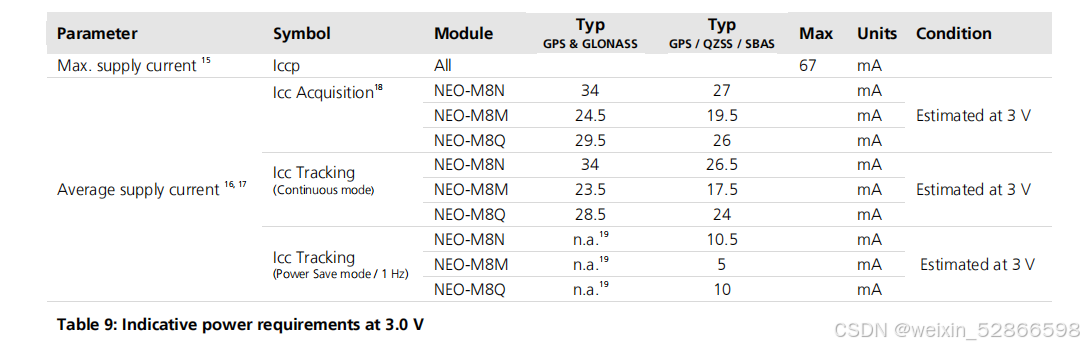

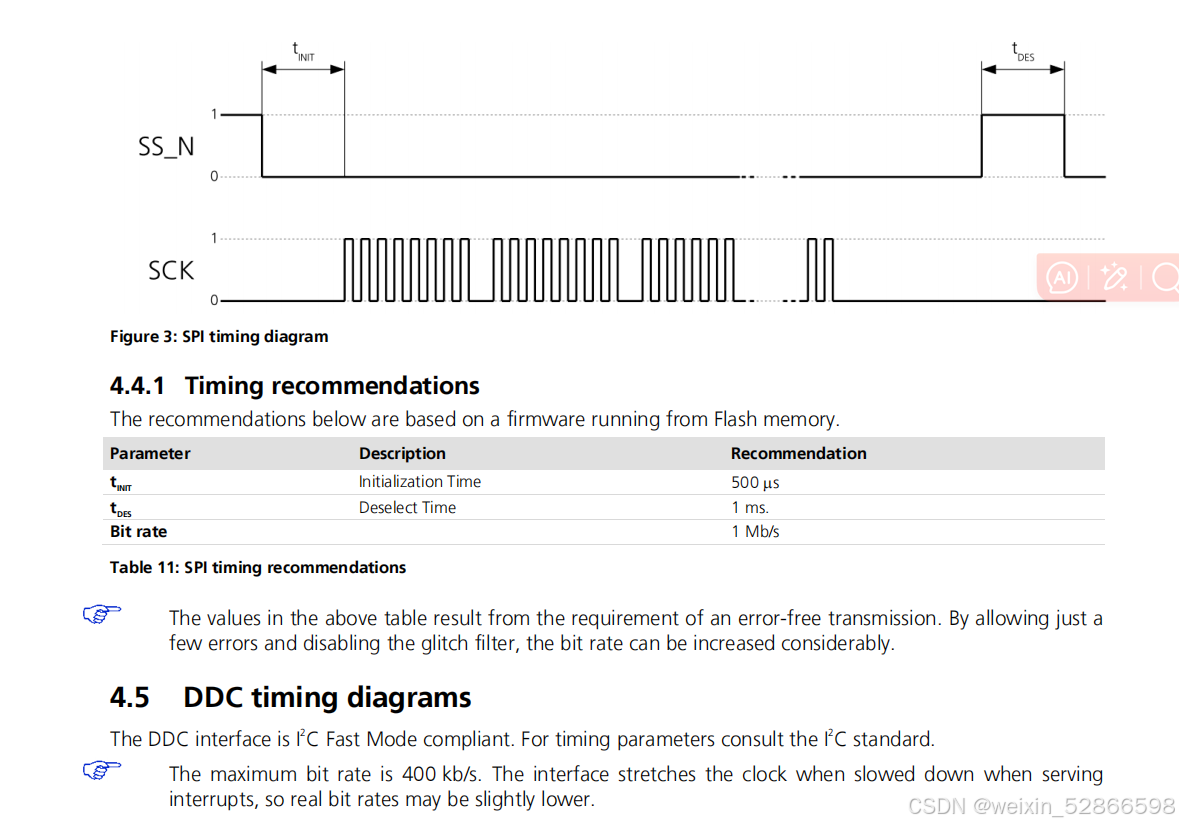

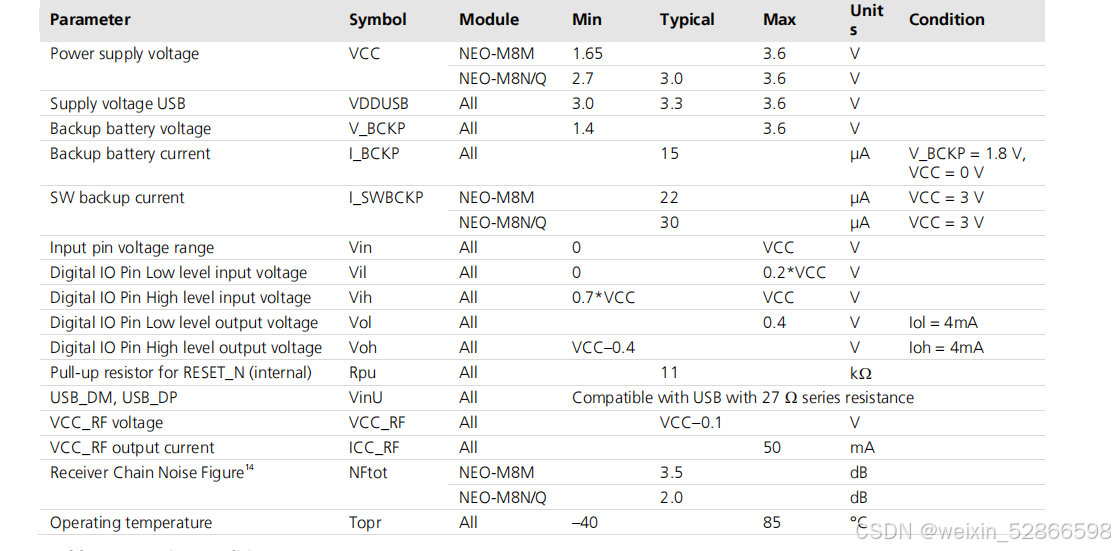

电气规范和核心电路

2.4天线
2.4.1无源天线的设计
设计使用无源天线的需求需要更注意RF布线的部分。通常情况下，一个无源天线位于电子元器件的旁边；因此，因注意减少可能干扰天线性能的电噪声。无源天线不需要无源天线不需要直流偏置电压，可以直接连接到射频输入引脚RF_IN。有时候，他们可能也需要一个无源匹配网络将阻抗匹配到50Ω。

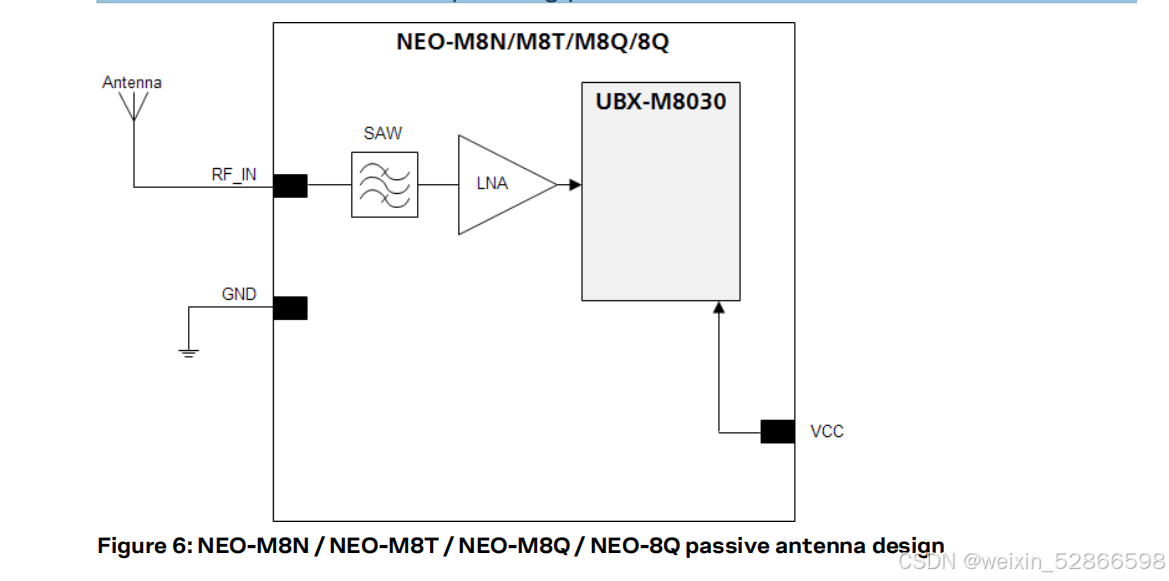

使用具有足够带宽的天线来接受全球卫星定位系统（GNSS），见附录，图6显示了具有良好GNSS贴片天线的最小设置；有关精确的引脚方向，请阅读相关的文件表。

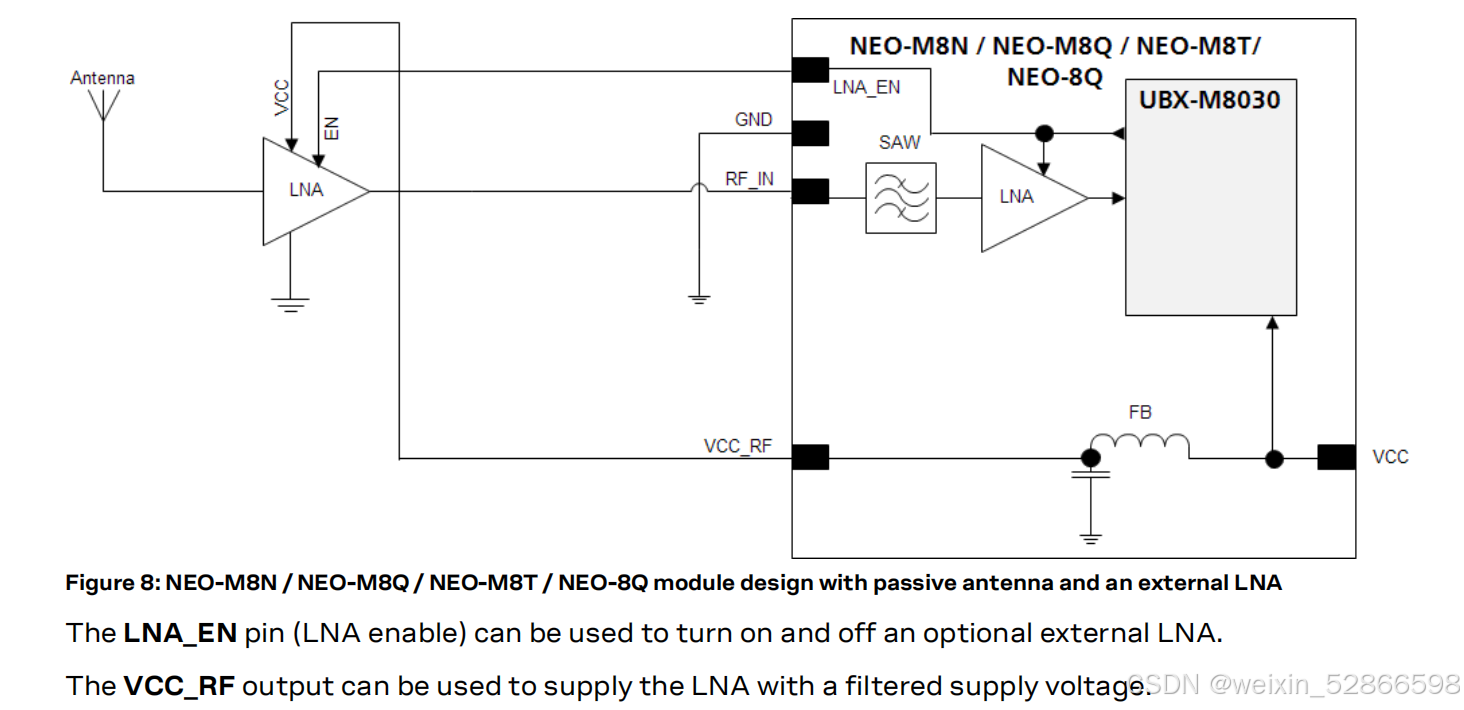

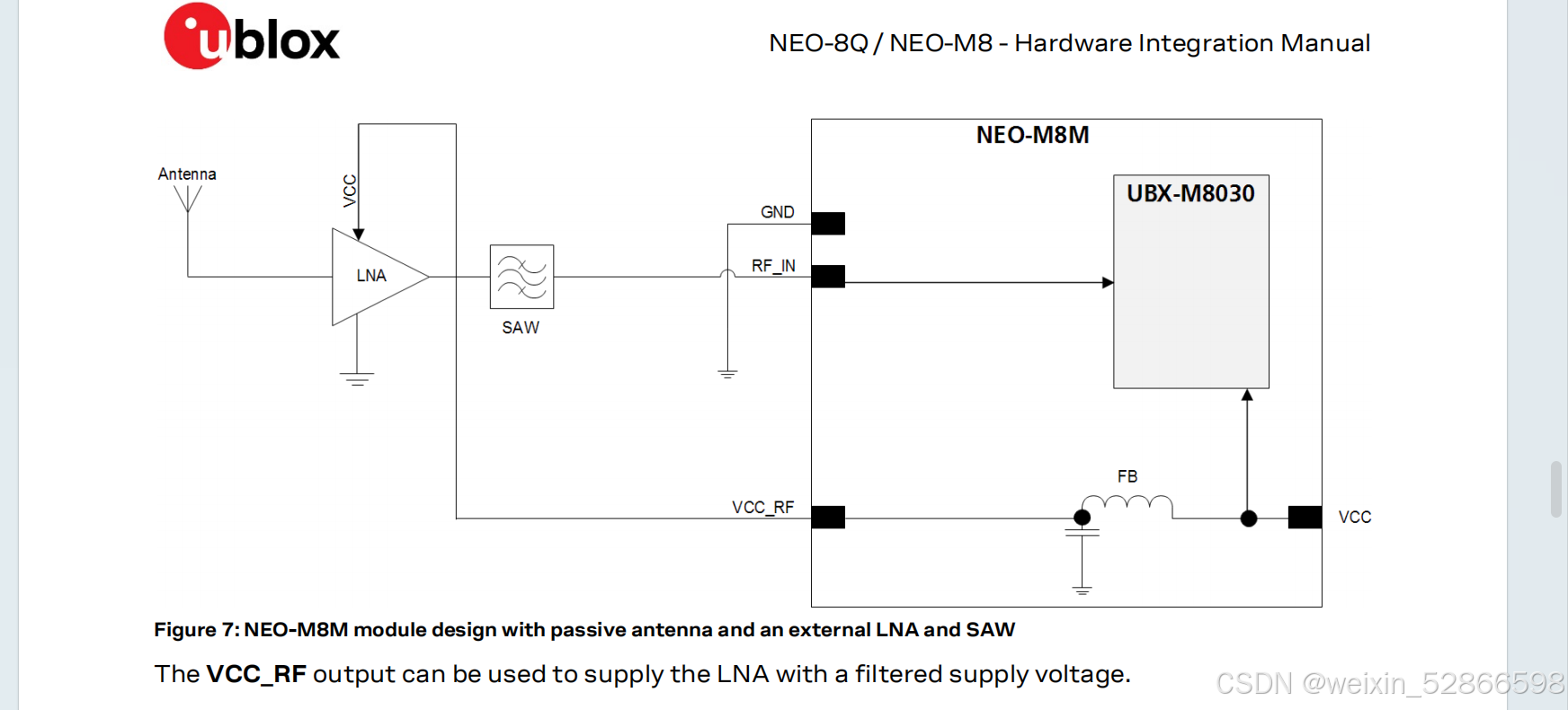

图7、8显示了使用外部LNA和SAW来提高灵敏度的设计无源天线的最佳性能。有关精确的引脚方向，请参阅相应的产品相关文件中的数据表。

仅当天线距离较远时才需要外部LNA，（低噪声放大器）在这种情况下，必须防止LNA靠近无源天线。

标准GNSS LNA具有足够的带宽来放大GPS/GLONASS/Galileo/北斗信号。
☞ 仅当天线距离较远时才需要外部LNA。在这种情况下，必须放置LNA靠近无源天线。
2.4.2有源天线
有源天线有一个集成 低噪声放大器。有源天线需要一个支持电源可以给整个全球导航系统（GNSS）
