将CADENCE的封装导入KICAD记录

总结：cadence的PCB（.BRD）->kicad的封装库

非常吃C盘，但是实在找不到办法了

1. 没找到直接转换的方法，所以下了一个AD
2. BRD文件可以通过AD的导入向导在AD中打开
   转换成AD的格式；

转换过程链接：https://www.altium.com/cn/documentation/knowledge-base/altium-designer/import-allegro-files-to-altium

3.AD格式的封装库可以在KICAD中打开。
打开步骤如下：

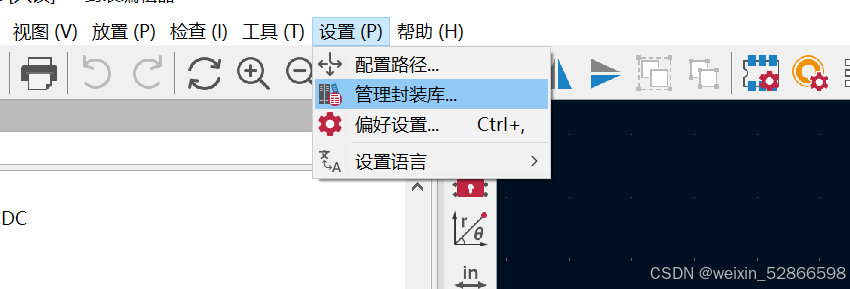

a.点击管理封装库

b.新建，填入名称地址

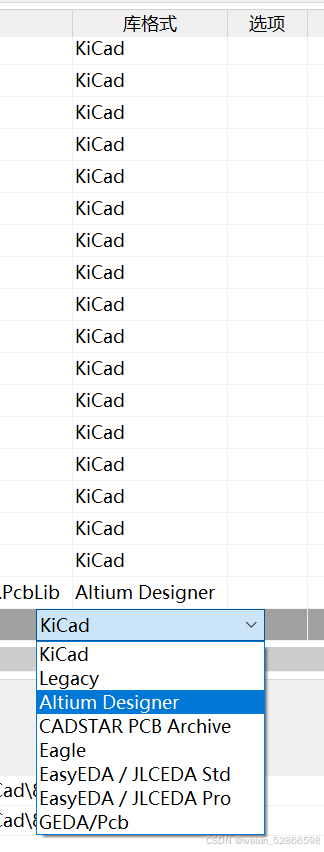

C.在库格式那一列选择AD

这样就导入成功了，整理整理就好用了
PS.PCB导出封装库这一步在哪个EDA软件都能做，我是在CADENCE软件里导出的封装库，和PCB一起导入AD进行格式转换了。

OrCAD 是由 Cadence Design Systems, Inc. 开发的主要用于电子设计自动化 (EDA) 的专有软件工具。 OrCAD 名称是一个混合词，反映了该软件的起源和公司的重点：俄勒冈州（美国俄勒冈州）+ CAD （计算机辅助设计）。OrCAD 是 Allegro 平台的一部分。

除了这篇知识文章，还可参考下面文档链接：
https://www.altium.com/documentation/altium-designer/allegro-import-ad

Altium Designer 支持导入来自Allegro（最高版本 17.2）的二进制 (.brd) 和ASCII (.alg)文件。为了导入文件，Altium Designer最终需要的是 ASCII 版本。二进制版本需要先经历一个*.brd到*.alg的版本转换过程，由作为Allegro安装一部分的文件，extracta.exe来执行该转换过程，最后在Altium中导入。由于此程序是Allegro工具的一部分，Altium Designer无法重新部署这个文件或运行它所需的 DLL。因此，文件转换过程需要一台安装了Allegro的机器。

如果Altium Designer和Allegro都安装在同一台机器上并获得许可，那么 Altium Designer 会自动使用 Allegro 的程序将*.brd文件转换为*.alg，然后转换为Altium Designer 文件。您可以直接跳转到下面Import Wizard步骤了解具体的转换过程（黑色背景截图）。

如果 ASCII 版本不可用，您可以下载 OrCAD 的Free demo版本，作为 Cadence Allegro部署的一部分，其中已包含extracta.exe可执行程序。https://www.orcad.com/free-trial

请注意， extracta.exe与有效的 Allegro 许可证相关联，因此当试用期到期时，您将无法再导入*.brd文件。无需在您电脑安装 Allegro的情况下，Altium可以导入Allegro ASCII *.alg文件。

安装 OrCAD 试用版将伴随其他程序同时安装 Allegro。
