芯片手册摘要--BTS7080-2EPZ

本文详细介绍了引脚的定义,特别关注了IN0/OUT0和IN1/OUT1的连接方式,以及IS传感器如何采集OUT值。重点讲解了DIAGNOSISENABLE和DSELECTION在诊断控制中的作用,包括使能和通道选择过程以及IS的反馈机制。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

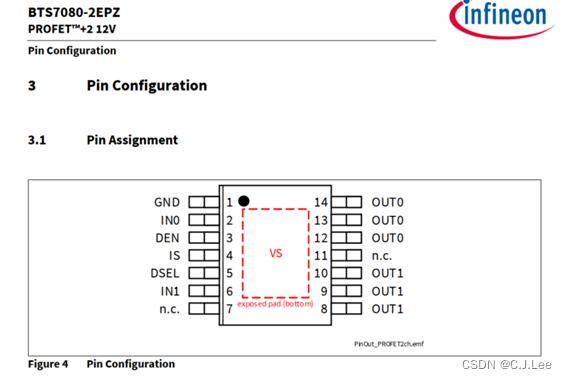

Pin 脚分布图

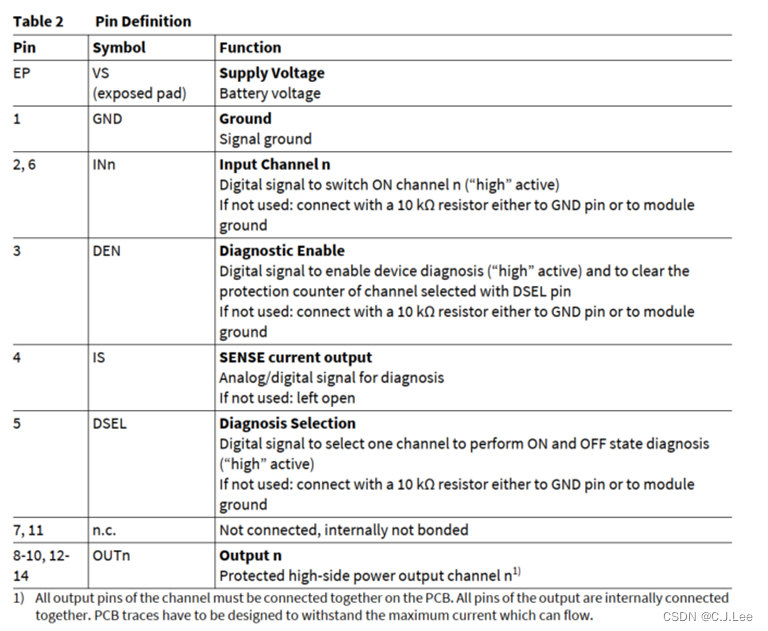

引脚的定义

简述:

IN0 与OUT0连接

IN1 与OUT1连接

IS为 sensor,去采集OUT的值

DEN (Diagnosis enable)诊断使能,高有效

DSEL (diagnosis selection)选择通道

控制时,首先DEN使能,然后通过DSEL选择通道,IS反馈值。
