西门子新型300PLC的MMC使用

S7-300分为新型和标准，新型就是使用MMC卡作为装载存储器，不需要后备锂电池的CPU。标准CPU就是含有内置RAM作为装载存储器，并且可以使用FEPROM卡来扩展装载存储器的CPU。

市场上常见的通用MMC卡不能作为西门子CPU的装载存储器使用。

CPU的存储器区：

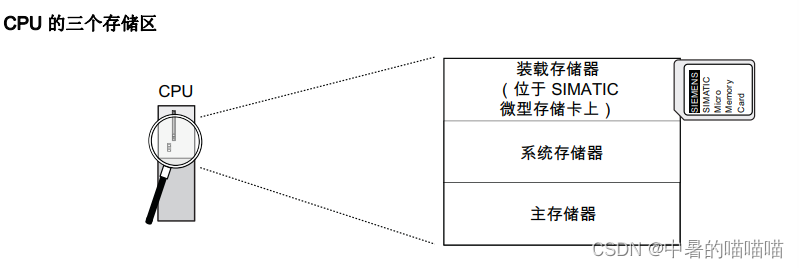

CPU分三个存储区：装载存储器（位于SIMATIC微型存储卡上）/系统存储区/主存储区。

装载 ： 装载存储器位于SIMATIC MMC卡上。装载存储器与SIMATIC MMC卡的大小完全相同。用于存储代码块、数据块、（组态、连接、模块参数）。对于315-2DP（315-2AG10-0AB0)必须在CPU中插入MMC卡，该CPU内没有独立的装载存储区，无法直接将组态数据和块数据下载至CPU。

系统 ： 该存储器集成在CPU中，不可扩展。保留位存储器、定时器和计数器的地址区/输入输出的过程映像/本地数据。

主 ： 也集成在CPU中，不可扩展。用于执行代码和处理用户程序数据。程序仅在主和系统存储器中进行。

---

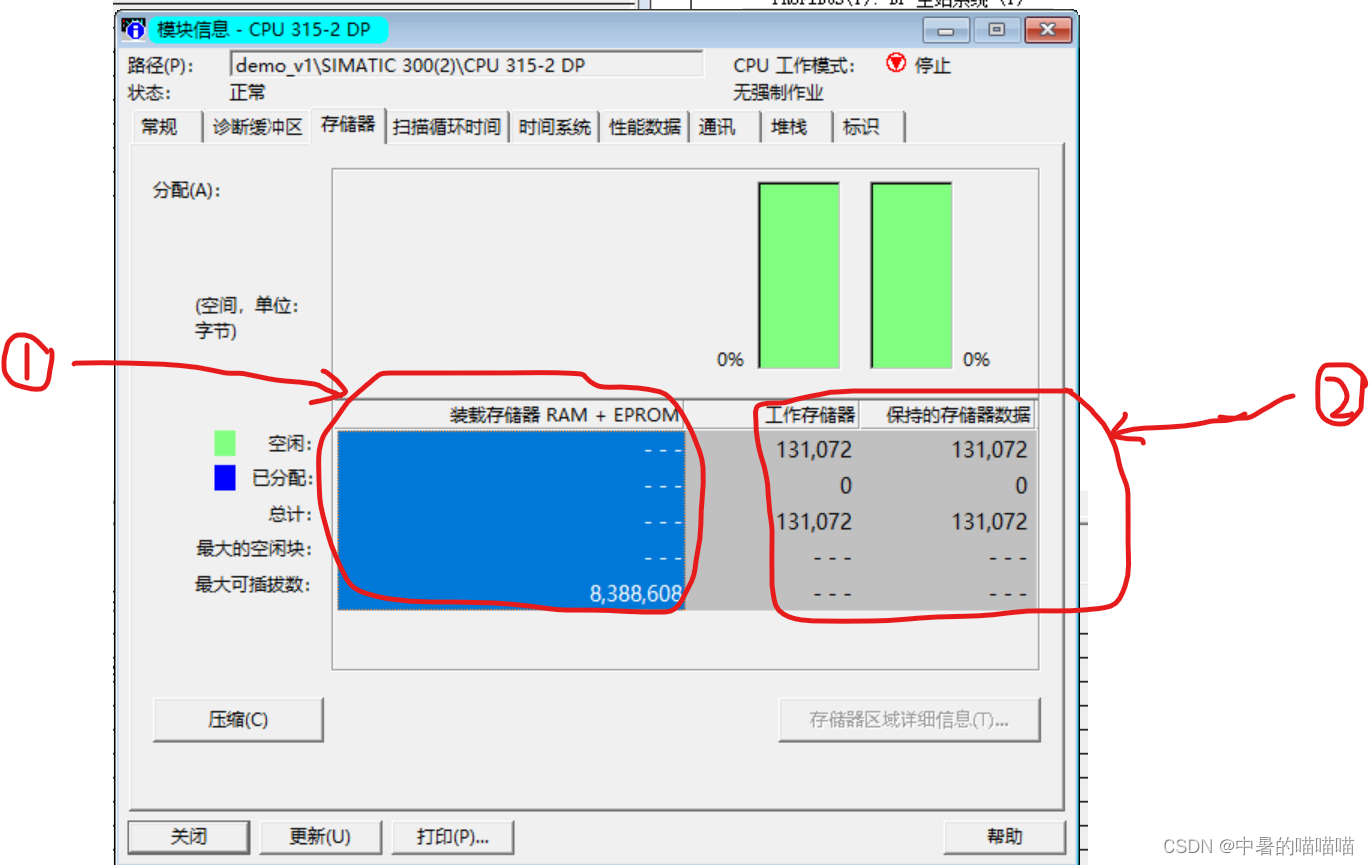

1。。由于没有插入MMC卡，因此装载内存无参数显示。

2。。该类型为CPU工作内存容量。

---

存储在MMC卡中的程序具有保持性，免受电源故障和存储器复位的影响。

MMC卡用作CPU的存储器模块，作为装载存储器或便携式数据载体。

MMC可以存储：用户程序，即 所有块（OB、FB、FC、DB）和系统数据、归档和配方、 组态数据（STEP7项目）、用于操作系统更新和备份。

！！！！！ 如果正在对MMC卡进行写访问时将其拔出，将损坏该卡上的数据。切勿在RUN模式下拔出MMC卡。始终在电源关闭或CPU处于STOP状态PG未向卡中写入数据的情况下拔下该卡。

当CPU处于STOP模式，且无法确定PG是否正在向卡中写入数据（装载/删除块）时，应断开通信线路。

存储器功能： 存储器功能用于生成、修改或删除全部用户程序或特定块，也可确保项目数据归档后能够被保持。如果创建了一个新的用户程序，使用PG/PC将整个程序下载到MMC卡。

PG/PC上的代码块、数据块、系统数据块存储至MMC卡，其中代码块、数据块与运行系统相关的部分、代码和数据块以及组态数据。该功能仅在CPU处于STOP模式时可用，如果因断电或存在不允许的块而无法完成装载操作，则装载存储器为空。

两种方法可重新装载或覆盖用户块：

1、重新装载：已经创建用户程序并将其下载到CPU中的MMC卡。然后想为用户程序添加新块。在这种情况下，无需再次将整个用户程序重新下载到MMC卡，仅需将新块下载到MMC卡中。

2、覆盖：在此情况下，更改用户块。使用PG/PC将用户程序或仅将更改的块覆盖到MMC卡中的用户程序或块。

装载存储器和工作存储器关系：完整的用户程序下载到装入存储器，与程序执行相关的部分也装入到工作存储器中。

下载硬件组态至MMC卡：

• CPU必须处于STOP模式
• 必须可以建立与CPU的在线连接。对于所选CPU或所选块文件夹而言，在运行“编译和下载对象”功能之前，受口令保护的CPU将需要一个经授权的连接或输入口令（“编辑”按钮）。
• 对下载正在使用的目标系统的接口，不能进行任何重新组态
• 禁止修改CPU上的本地数据和通信资源的最大值、F-CPU的口令保护

下载过程中的提示：所有离线的SDB（系统数据块）均将下载，除了硬件组态以外，也将下载连接SDB以及通过全局数据组态创建的SDB。    只有在先前的编译期间没有发生任何错误时，才能执行下载。    在下载期间，任何错误反馈消息都将被抑制，比如当达到CPU存储器容量，则自动压缩数据，而不会通知用户。      在下载完成之后，所下载的模块将处于STOP模式，不通知用户就自动停止并重新启动的模块除外。

CPU插入MMC卡后，STOP灯不停闪烁：1，CPU中的MMC卡没有格式化。2，CPU中的MMC卡存在无法识别的信息（硬件组态有误或者存在系统不兼容的信息）。

一般的处理方法方法是将MMC卡进行被动格式化：

1、首先将模式选择开关拨到MRES位置并保持大约九秒直到STOP灯长量。

2、需要立即释放模式选择开关，然后立即把选择开关再次拨到MRES位置，在格式化的进行过程中STOP灯会快速闪烁。当STOP灯再次长亮的时候证明被动格式化过程结束。

过程输入输出映像

用户程序中对I\O地址区进行寻址时，不查询数字信号模块的信号状态，而是访问CPU系统存储器中的存储区，该存储区称为过程映像。

优点：与直接访问输入、输出模块相比，访问过程映像的优势在于循环程序处理时间，可以为CPU提供一致的过程信号映像。程序执行期间输入模块的信号状态发生变化，过程映像中的信号状态将保持不变，直到过程映像在下一个周期中被更新。由于过程映像存储在CPU的系统存储器中，访问过程映像的速度明显快于直接访问信号模块。

本文为学习时所作笔记，需要用到MMC的小伙伴可以一起阅读，指出问题。
