关于离散卷积和的知识点总结（例题）

1. 卷积的定义

卷积是两个信号（或函数）之间的一种数学运算，其目的是通过两个信号的结合，生成一个新的信号。离散时间信号的卷积定义为：

$$y[n]=x[n]\ast h[n]=\sum _{k=-\infty }^{\infty }x[k]h[n-k]$$

其中， x[n] 是输入信号， h[n] 是系统的冲激响应，y[n] 是输出信号。

2. 卷积和的计算步骤

卷积和的计算步骤如下：

1. 信号翻转：将一个信号进行时间翻转。例如，将 h[n] 翻转为 h[-n] 。
2. 信号平移：将翻转后的信号进行平移，形成 h[n - k] 。
3. 信号相乘并求和：在每个时间点 n ，计算 x[k] 和 h[n - k] 的乘积，然后对所有 k 求和。

3. 例题解析

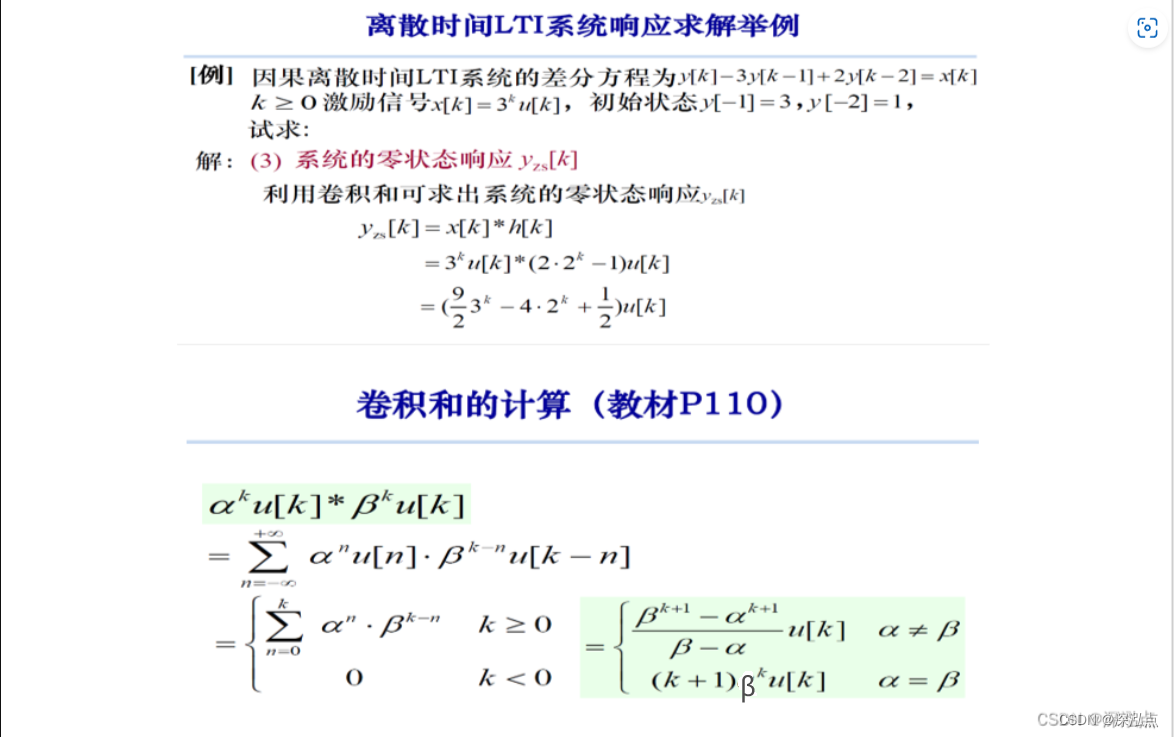

已知条件：

• 系统的差分方程为：
  $$y[k]-3y[k-1]+2y[k-2]=x[k]$$
• 激励信号：
  $$x[k]=3^{k}u[k]$$
• 初始状态：
  $$y[-1]=3,y[-2]=1$$

要求系统的零状态响应 $$y_{zs}[k]$$。

步骤如下：

1. 求单位冲激响应 $$h[k]$$：
   求解系统的差分方程，假设单位冲激响应 $$h[k]=(2\cdot 2^k-1)u[k]$$。

2. 计算卷积和 $$y_{zs}[k]$$：
   $$y_{zs}[k]=x[k]\ast h[k]=3^{k}u[k]\ast (2\cdot 2^k-1)u[k]$$

3. 分步计算卷积和：
   $$y_{zs}[k]=3^{k}u[k]\ast 2\cdot 2^{k}u[k]-3^{k}u[k]\ast u[k]$$

   第一项： $$3^{k}u[k]\ast 2\cdot 2^{k}u[k]$$

   利用公式：
   $${\alpha }^{k}u[k]\ast {\beta }^{k}u[k]=\frac{{\beta }^{k+1}-{\alpha }^{k+1}}{\beta -\alpha }u[k]$$
   代入 $$\alpha =3$$ 和 $$\beta =2$$，得到：
   $$3^{k}u[k]\ast 2^{k}u[k]=\frac{2^{k+1}-3^{k+1}}{2-3}u[k]=\frac{2^{k+1}-3^{k+1}}{-1}u[k]=-(2^{k+1}-3^{k+1})u[k]$$

   第二项： $$3^{k}u[k]\ast u[k]$$
   $$\sum _{n=0}^k{3}^n=\frac{3^{k+1}-1}{3-1}=\frac{3^{k+1}-1}{2}$$

4. 综合计算结果：
   $$y_{zs}[k]=2\cdot -(2^{k+1}-3^{k+1})u[k]-\frac{3^{k+1}-1}{2}u[k]$$
   化简得到：
   $$y_{zs}[k]=\left(\frac{9}{2}{3}^k-4\cdot 2^k+\frac{1}{2}\right)u[k]$$

结论

1. 卷积的定义和公式：理解卷积的数学表达式和物理意义。
2. 卷积的计算步骤：信号翻转、信号平移、信号相乘并求和。
3. 卷积和的应用：通过具体例题计算系统的零状态响应。
4. 公式推导和简化：利用已知公式推导卷积和，进行数学化简得到最终结果。
