前推回代法适用于计算辐射型配网潮流。
在每一次迭代中,通过前推计算得到线路功率,再通过回代计算得到节点电压,从而完成电压更新,进入到下一次迭代。迭代若干次,直到前后两次迭代的电压差值小于给定收敛误差,迭代收敛。

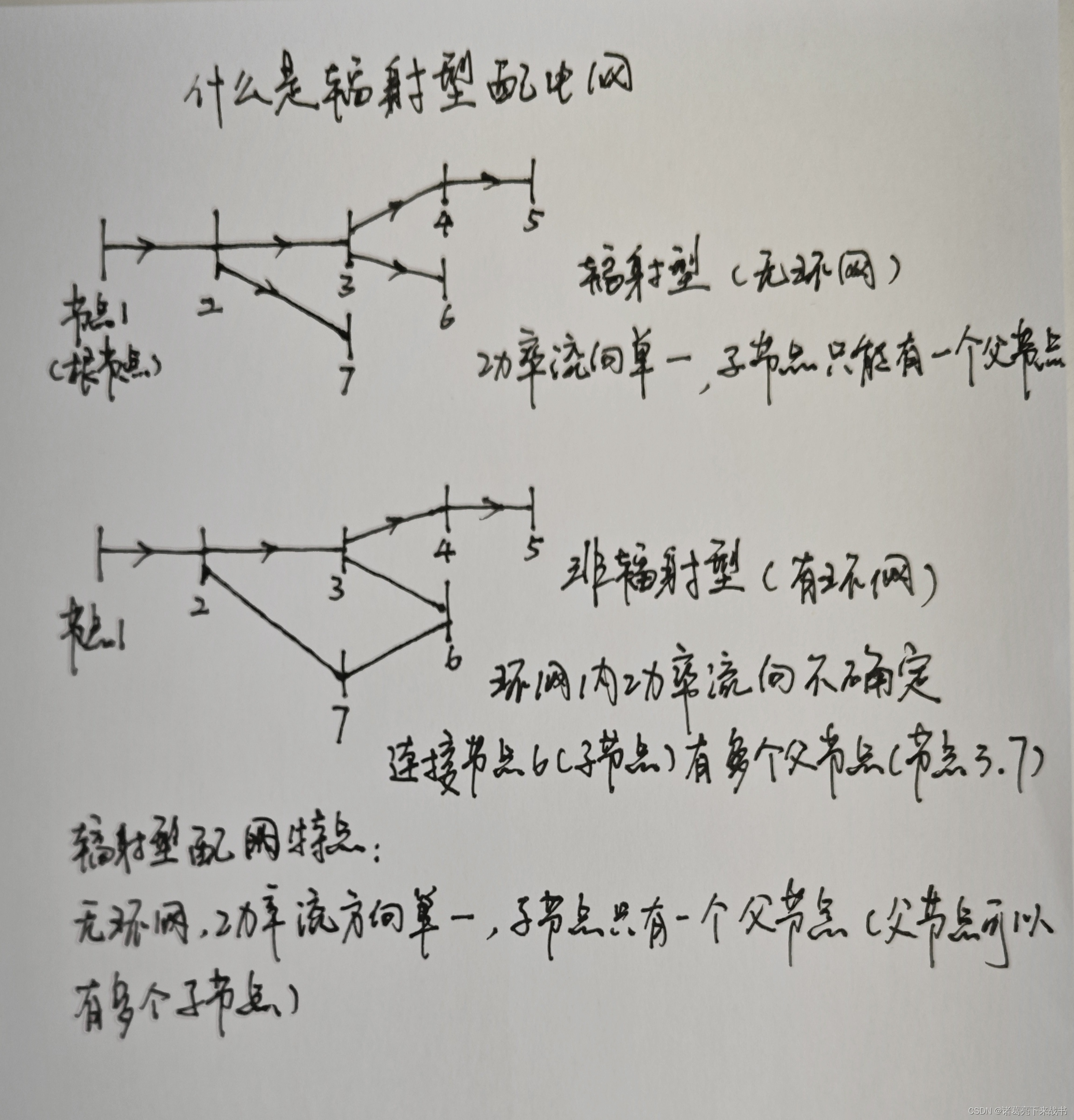

1、什么是辐射型配电网
辐射型配网的主要特点是没有环网结构,线路以根节点(与主网相连的节点)为中心点发散开,功率从根节点以固定的方向流向每一个节点。对于每一条线路,距离根节点较近的节点为父节点,另一个为子节点,辐射型配网中功率总是从父节点流向子节点,且每个子节点只能有一个父节点,一个父节点可以有多个子节点。
相反,非辐射型配网有环网结构,在环网中功率流向不再固定,同时,由于环网的存在,导致一个子节点可能有多个父节点。
2、前推计算
前推计算的目的是得到每条线路的功率(从父节点流向子节点的功率,注意它与子节点流向父节点的功率是不一样的)。即,已知节点电压、线路阻抗与节点负荷(系统参数),要求得线路功率。

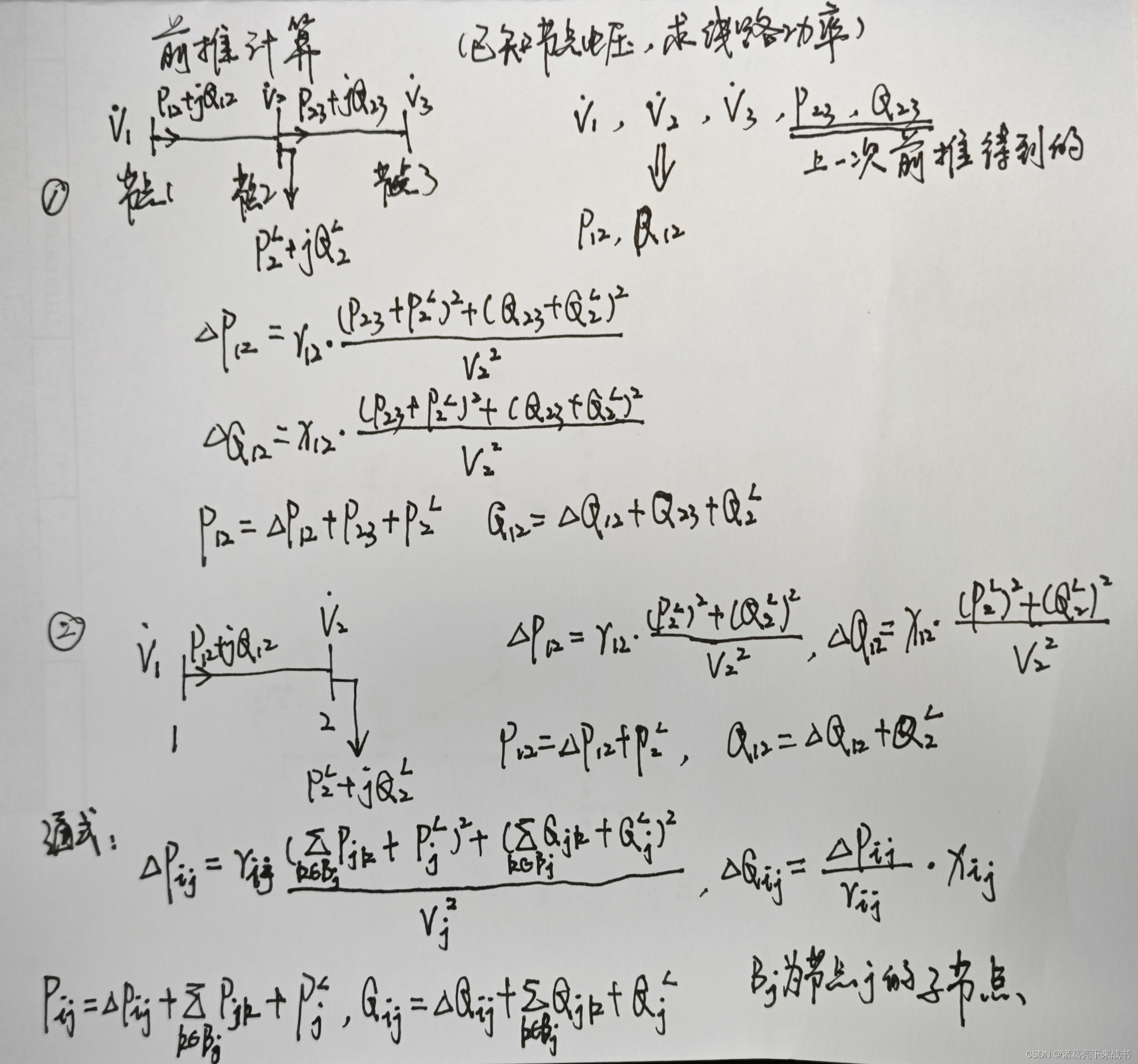

在图2中,线路1-2的功率=线路1-2的功率损耗+节点2流出的功率(非辐射型配网该式不成立)。节点2流出功率=节点2的负荷+节点2与它子节点所连线路的功率(若节点2是末端节点,则该项去掉)。为了计算出线路1-2功率损耗,需要计算线路1-2的电流,它恰好可以根据节点2流出功率、节点2电压计算得到。
可见,前推计算应该从最末端节点开始,沿着线路依次前推,计算至根节点结束。
3、回代计算
回代计算的目的是得到节点电压。即,已知线路功率,要求得节点电压。

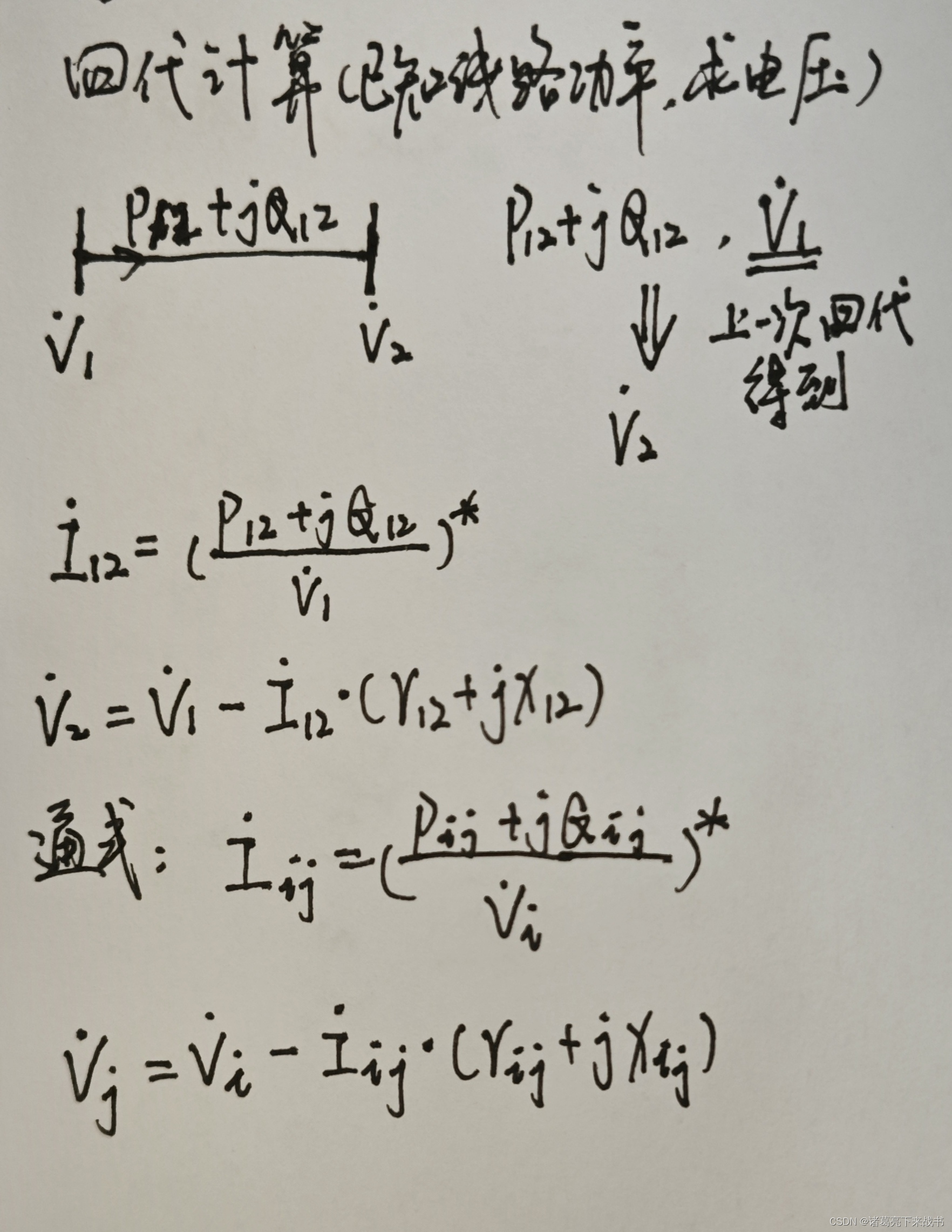

在图3中,根据节点1电压、线路1-2功率,计算得到线路1-2电流,再由欧姆定律,可得到节点2的电压。
可见,回代计算应该从根节点开始,沿着线路依次回代,计算至最末端节点结束。
