上一篇文章详细阐述了前推回代法计算辐射型配网潮流的理论原理和技术细节。本篇用一个5节点配网潮流计算实例来进行手算以及编程计算验证。
https://blog.csdn.net/weixin_53462504/article/details/139169082
5节点配网系统

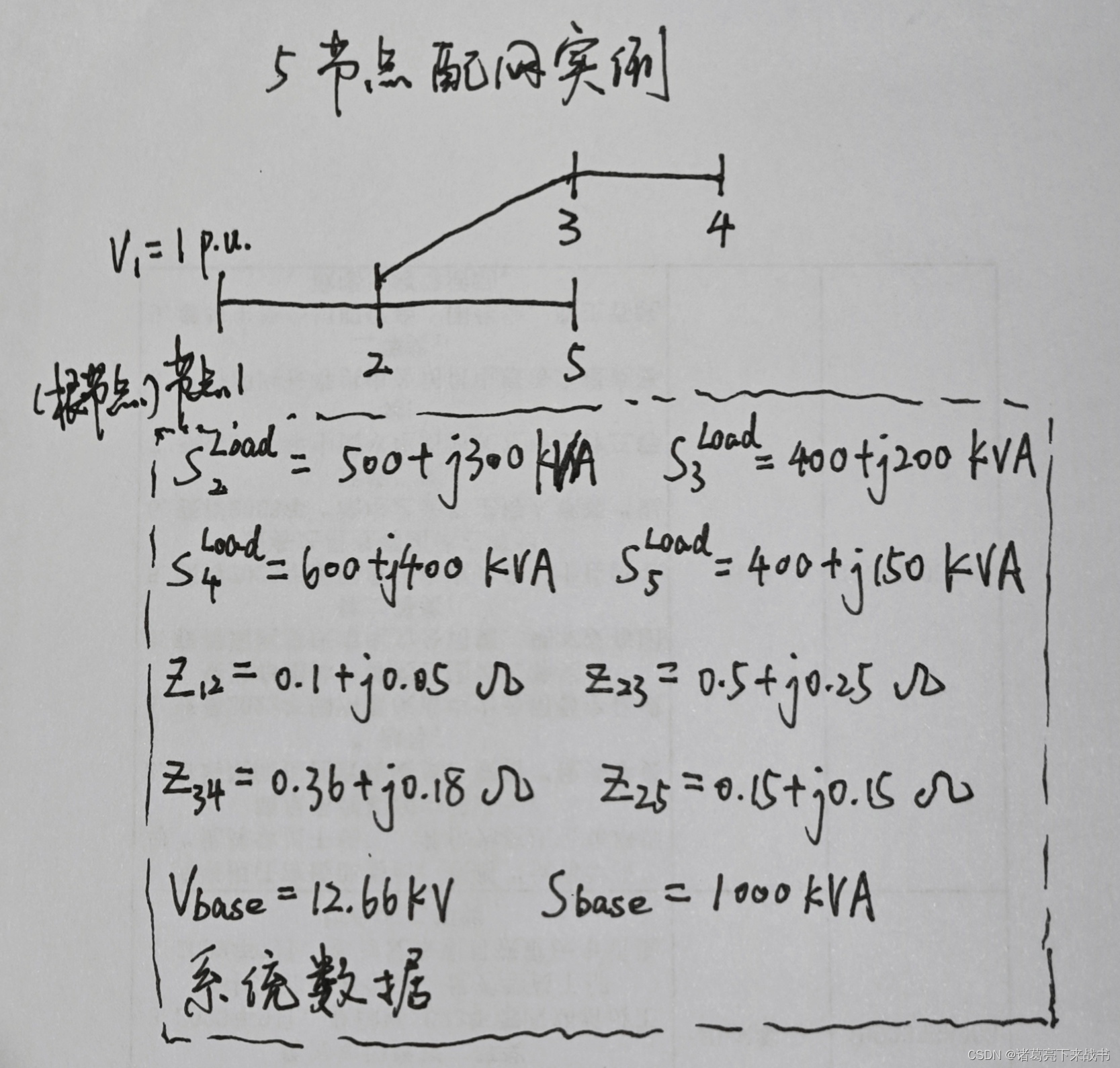

该5节点配网系统由IEEE33标准系统的节点1、2、3、4、19相连区域更改得到。系统基准电压为12.66kV,基准容量为1000kVA,节点负荷与线路阻抗在图1中给出。
1、标幺化处理
标幺化每个节点的有功、无功负荷。由基准电压与基准容量计算“基准阻抗”,再标幺化每条线路的电阻与电抗。
注:如果不进行标幺化处理,前推回代法照样能准确计算出结果,不影响收敛性(收敛误差需要进行对应的缩放)。
2、第1次迭代
迭代开始,节点2、3、4、5电压初值均设置为1。
2.1 前推计算
节点4、5为系统的最末端节点,因此从它们开始进行前推计算。
节点4没有子节点,因此它的流出功率就是它的负荷。计算线路3-4的功率损耗,将线路3-4功率损耗与节点4流出功率相加便得到线路3-4功率。节点5也没有子节点,同理可计算出线路2-5功率。
继续前推,线路1-2、2-3计算哪一个?
由于计算线路1-2功率需用到线路2-3功率,因此必须先计算线路2-3功率。由于节点3有子节点,因此节点3流出功率包含节点负荷与线路3-4功率,基于此,计算线路2-3功率。同理,计算线路1-2功率。
已计算至根节点,前推计算完成。
2.2 回代计算
从根节点开始回代计算。由前推计算得到的线路1-2功率以及节点1电压,计算节点2电压。
沿着线路向外辐射,回代计算每个节点的电压,直至最末端节点停止。
该次迭代结束,所有节点电压更新。
3、第2次迭代
计算前后两次迭代的电压最大差值,若大于收敛误差(此处取1e-5),则继续迭代;否则,停止迭代,计算完成。
matlab机算结果如下,两次迭代后收敛。
将该程序应用于IEEE33系统潮流计算,结果如下,与matpower计算结果一致。
