排阻（A103J)

---

---

一、什么是排阻？

排阻，即网络电阻器。排阻是将若干个参数完全相同的电阻集中封装在一起，组成制成的。排阻一般应用在数字电路上，比如：作为某个并行口的上拉或者下拉电阻用。使用排阻比用若干只固定电阻更方便

排阻是将若干个参数完全相同的电阻集中封装在一起。把电阻们的一个引脚全部引到一起作为一个公共端（如上右图中排阻左端的银色原点）。所以如果一个排阻是由n个电阻构成的，那么它就有n+1只引脚，一般来说，最左边的那个是公共引脚。它在排阻上一般用一个色点标出来。排阻具有装配方便、安装密度高等优点。

---

二、排阻的标示？

在三位数字中，从左至右的第一、第二位为有效数字，第三位表示前两位数字乘10的N次方(单位为Ω)。如果阻值中有小数点，则用“R”表示，并占一位有效数字。例如：标示为“103”的阻值为10&TImes;10=10kΩ;标示为“222”的阻值为2200Ω即2.2kΩ;标示为“105”的阻值为1MΩ。

需要注意的是，要将这种标示法与一般的数字表示方法区别开来，如标示为220的电阻器阻值为22Ω，只有标志为221的电阻器阻值才为220Ω。

标示为“0”或…000”的排阻阻值为OΩ，这种排阻实际上是跳线(短路线)。

排阻的作用？

内存芯片下方均匀分布的“芝麻粒”，实际上是位于内存颗粒和金手指之间的“排阻”。排阻，是一排电阻的简称。

我们知道，内存在处理、传输数据时会产生大小不一的工作电流。而在内存颗粒走线的必经之处安装一排电阻，则能够帮助内存起到稳压作用，让内存工作更稳定。从而提升内存的稳定性，增强内存使用寿命

---

51单片机最小系统排阻作用

起上拉作用：

上拉就是将不确定的信号通过一个电阻嵌位在高电平，电阻同时起限流作用，下拉同理。上拉是对器件注入电流，下拉是输出电流，弱强只是上拉电阻的阻值不同，没有什么严格区分，对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。

另外其他I/O口都是准双向口且都有驱动能力，P0口也是准双向口但是驱动能力小，加排阻说白了就是给P0加驱动电路，电源通过排阻向P0口供电，使其能够驱动与P0口相连的元件。

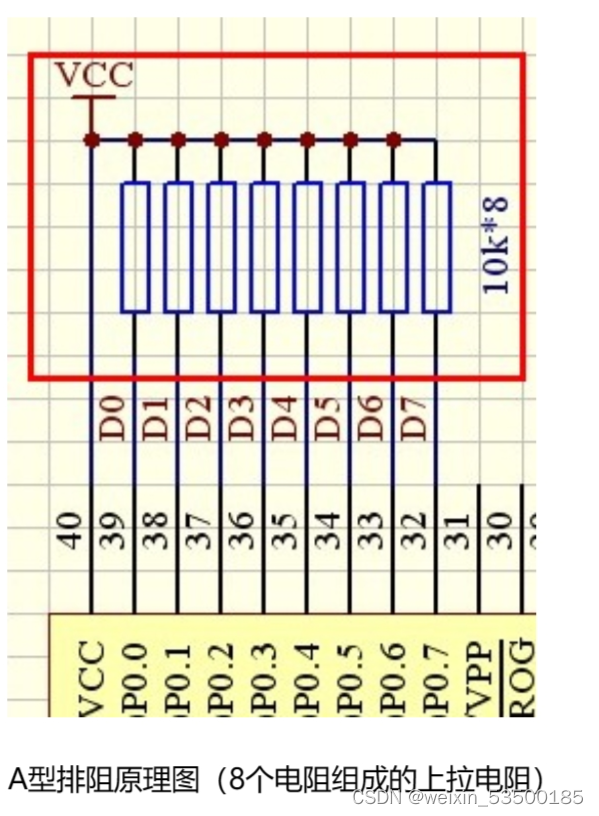

带点的一端为排阻的公共端
