DC-DC电路中自举电容和自举电阻

系列文章目录

---

提示：写完文章后，目录可以自动生成，如何生成可参考右边的帮助文档

---

什么是自举电容

DCDC BUCK芯片有一个管脚叫BOOT,有的叫BST,如下是一个DCDC芯片对BOOT管脚的解释，在外部电路设计时，BOOT和SW管脚之间，需要加一个电容，一般是0.1uF，连接到DCDC高端MOS管的驱动端，这个电容就叫做自举电容

---

自举电容的原理

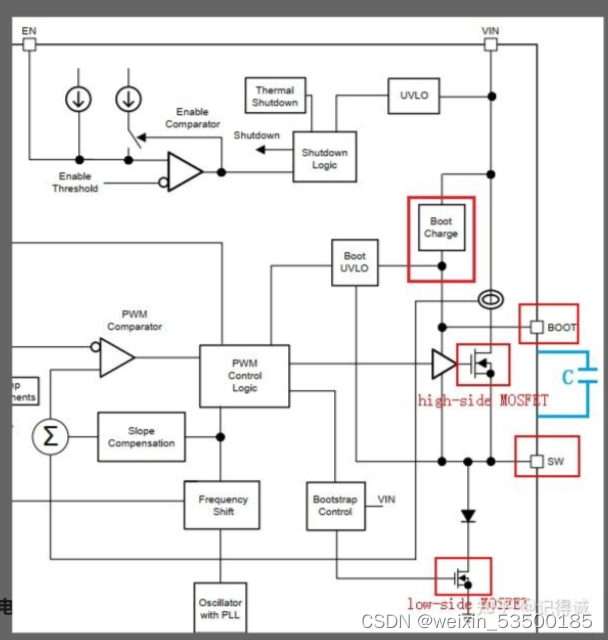

如下是DCDC BUCK芯片的框图，上面的NMOS称为high-side MOSFET，下面的NMOS称为low-side MOSFET。当高边MOS管打开时，SW为VIN，SW对电感进行充电储能，电感电流呈上升趋势，当低边MOS管打开时，SW为GND，此时电感通过续流二极管对负载进行充电，理论上高低MOS管不能同时打开，所以上下管打开的周期就形成了占空比，根据负载的轻重，来调节占空比，来满足不同负载需求

自举电容的额定电压如何选择

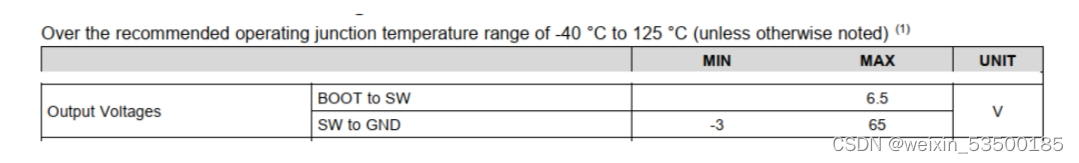

一般SPEC（产品规格说明书）上会给出BOOT to SW的最大值，如下图6.5V，所以一般选10V/16V耐压值的电容即可

什么是自举电阻

其实在自举电路中，也可以加入电阻，一般叫BOOT电阻。BOOT电阻的作用是SW在高电平时，利用电容两端电压不能突变特性，会将BOOT脚电压泵至比SW高的电压，维持高边MOSFET的导通状态

加入了BOOT电阻，和BOOT电容就构成了RC充电电路，电阻的大小决定了高边MOSFET的开关速度。一般BOOT电阻越大，高边MOSFET开的就越慢，这个时候SW的尖峰就越小，EMI特性就越好。BOOT电阻越小，MOSFET开的越快，SW上的尖峰就越大，所有有的时候会在SW上预留RC对地吸收
