【毕设指南系列】基于Fluent的飞行器气动参数计算仿真全教程（二）建模后处理

2.建模后处理

本章主要用到Ansys里的Spaceclaim软件。（说句题外话，这个软件的操作很舒服很人性化，可以考虑深入学习）

由于在建模过程中可能会出现重复边、实体区域重叠等问题，导致网格划分时报错，因此Solidworks等建模软件中建立的模型并不能直接导入Fluent软件中直接进行网格操作，而是需要先导入Spaceclaim模型处理软件中进行适当的前处理。作为Ansys系列软件，Spaceclaim与后续的Meshing网格划分和CFD计算软件更兼容，不易出现数据格式不匹配的问题。

需要在spaceclaim中完成的建模后处理工作有：流体域分割、面分组命名以及模型检查修复。

2.1导入模型

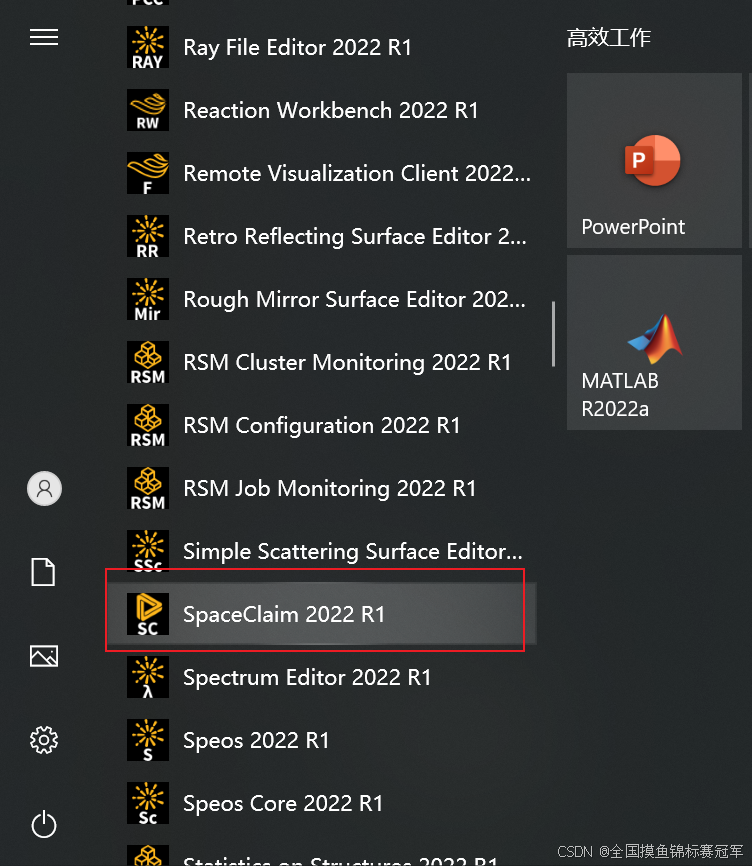

第一步，打开spaceclaim软件并将solidworks中建好包含飞行器和流体域的stp文件导入。

注意选择格式。

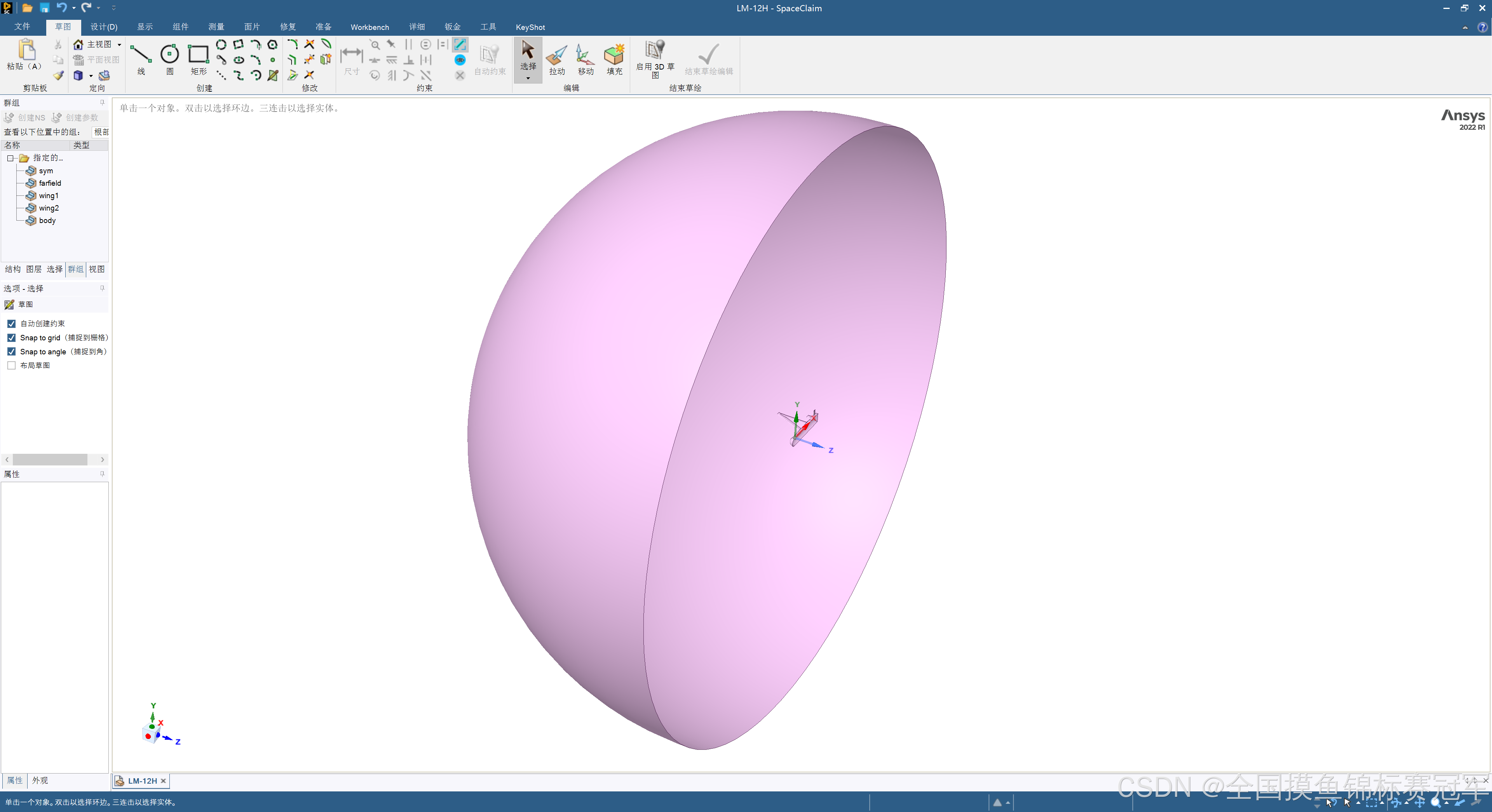

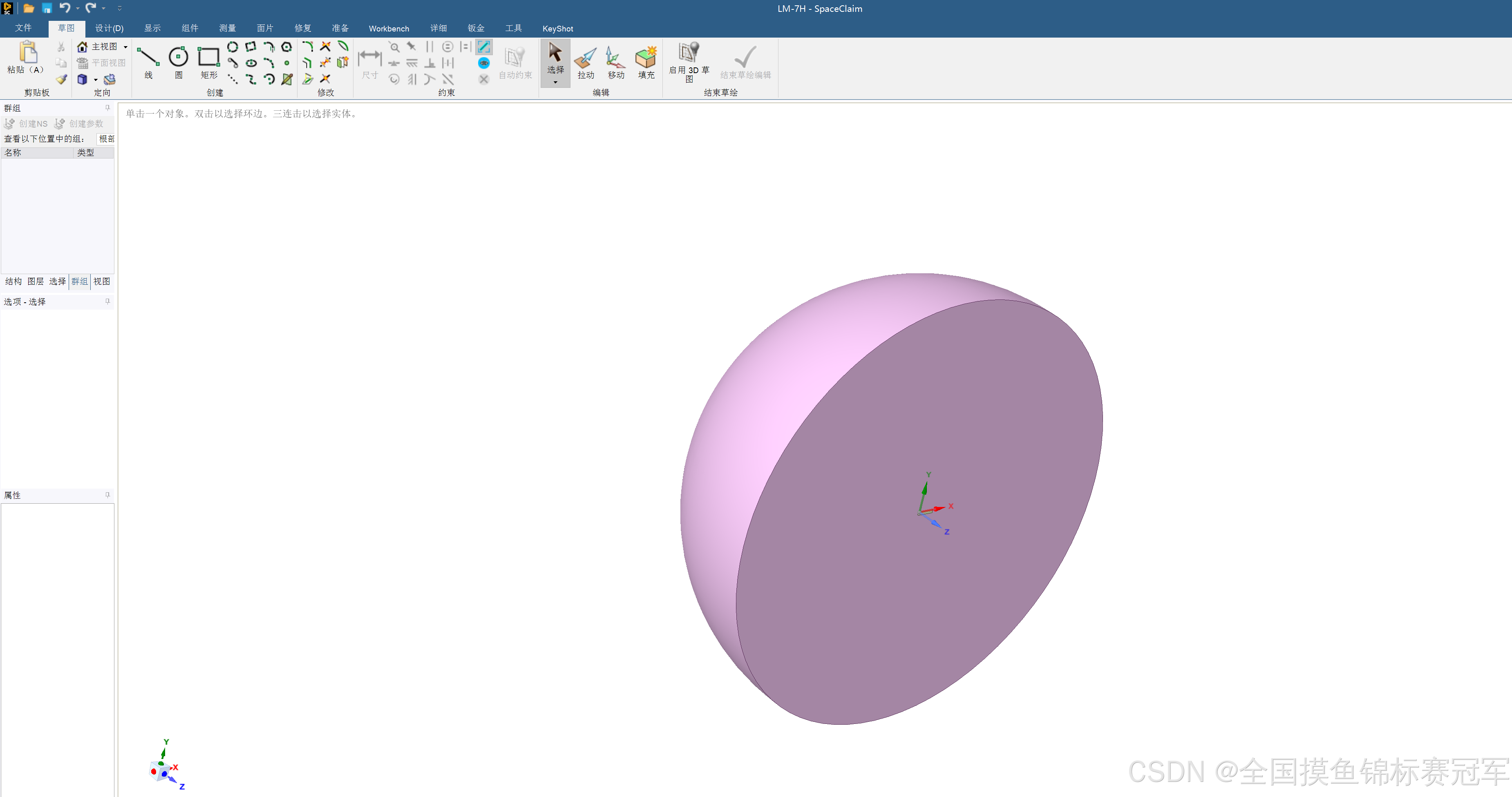

打开后的界面如上图所示。

2.2检查修复

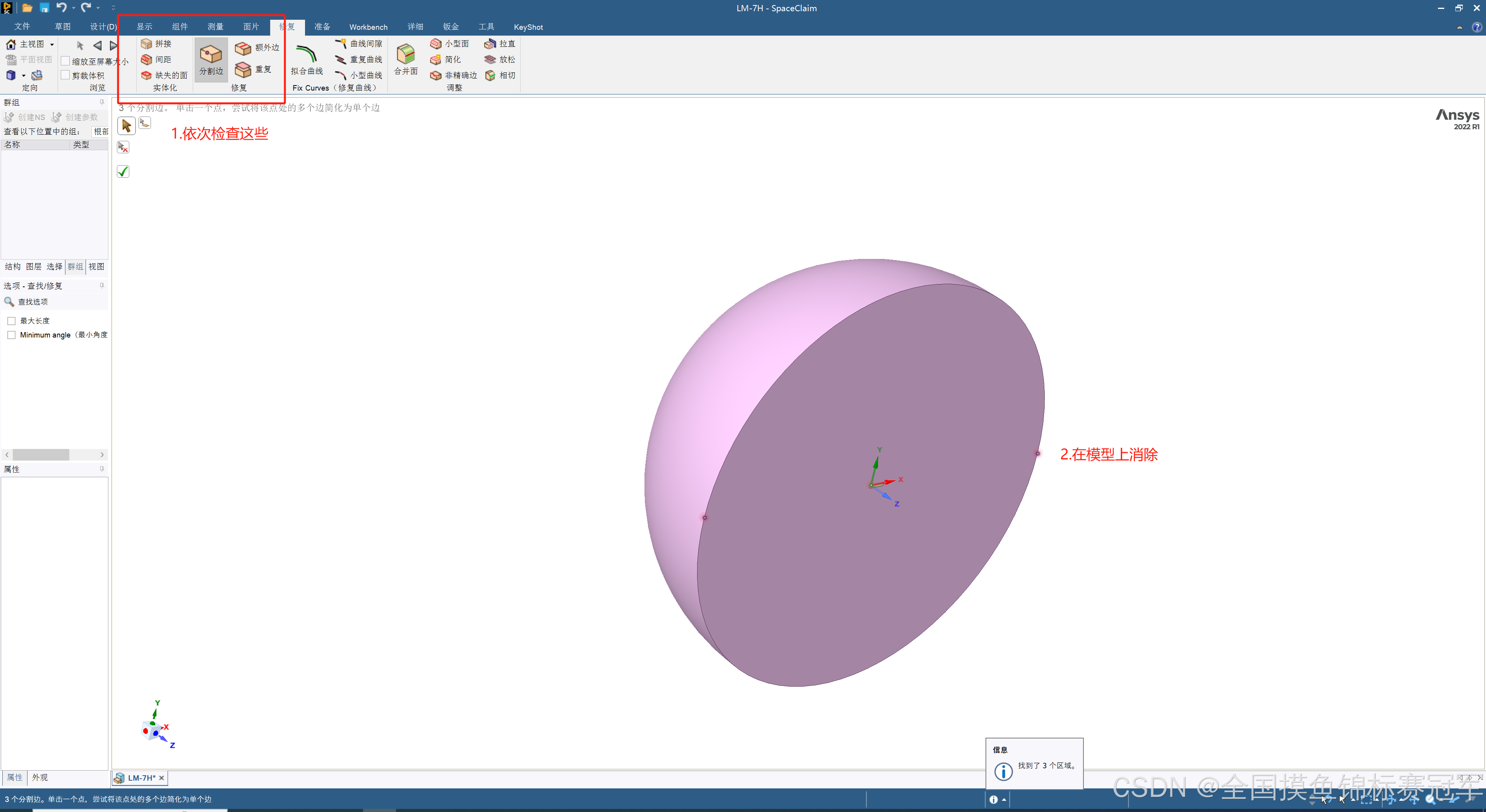

第二步，先利用修复工具进行重复面、额外边等错误的检查。通过多次实践发现，使用solidworks建的模型一般此类错误较少，或是不存在需要修复的错误，而CATIA、Inventor等软件的模型则可能存在较多需要修复的地方（也可能不是后面这些软件的问题，是我不熟悉软件操作的问题）。

2.3流体域挖空

第三步，利用设计中的组合命令，利用巡飞弹模型将整个流体域进行分割。

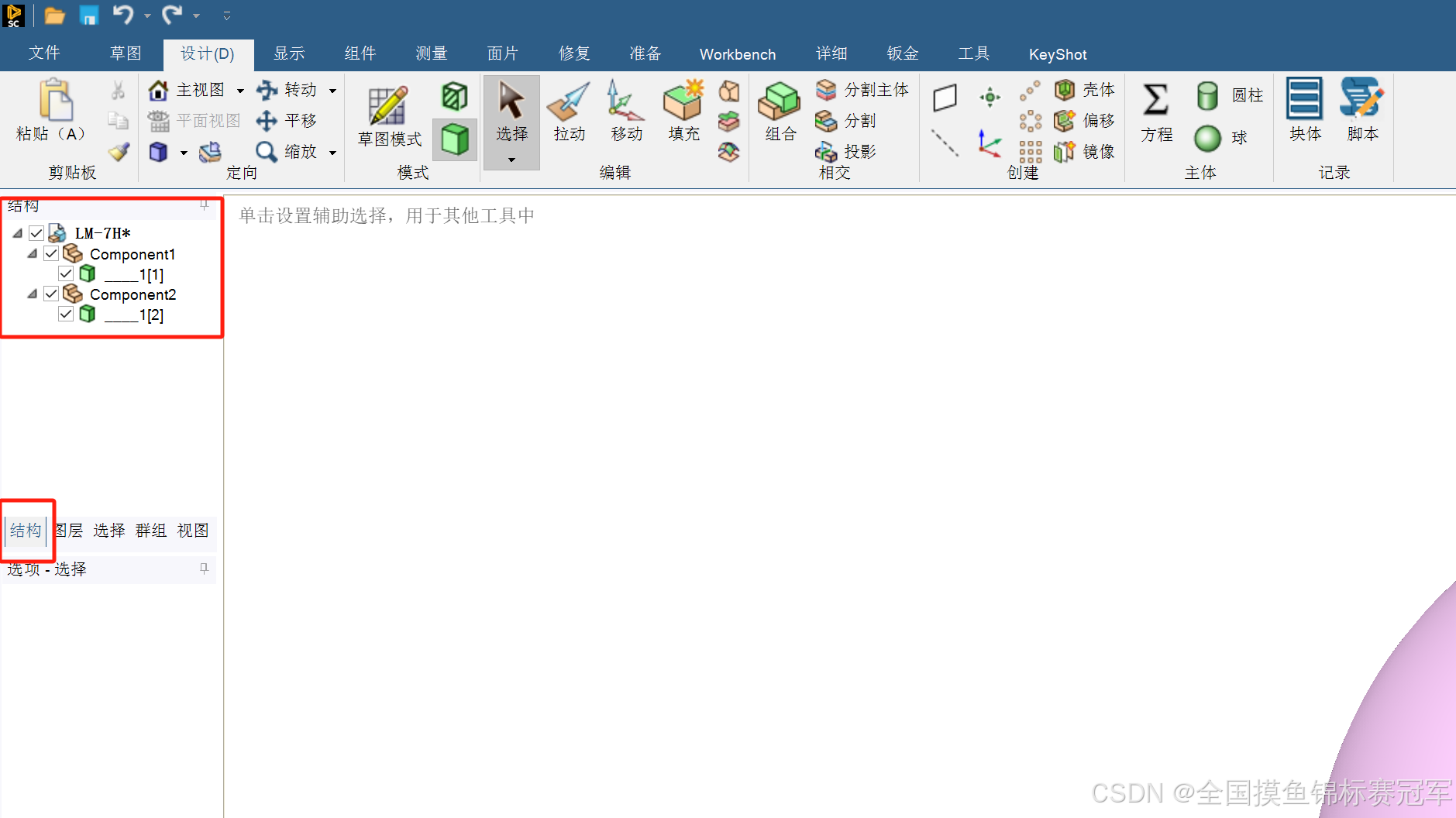

如上图，选择【结构】图窗，这其中一个是流体域，一个是飞行器模型。我们需要利用飞行器模型在流体域中挖出一个窟窿。

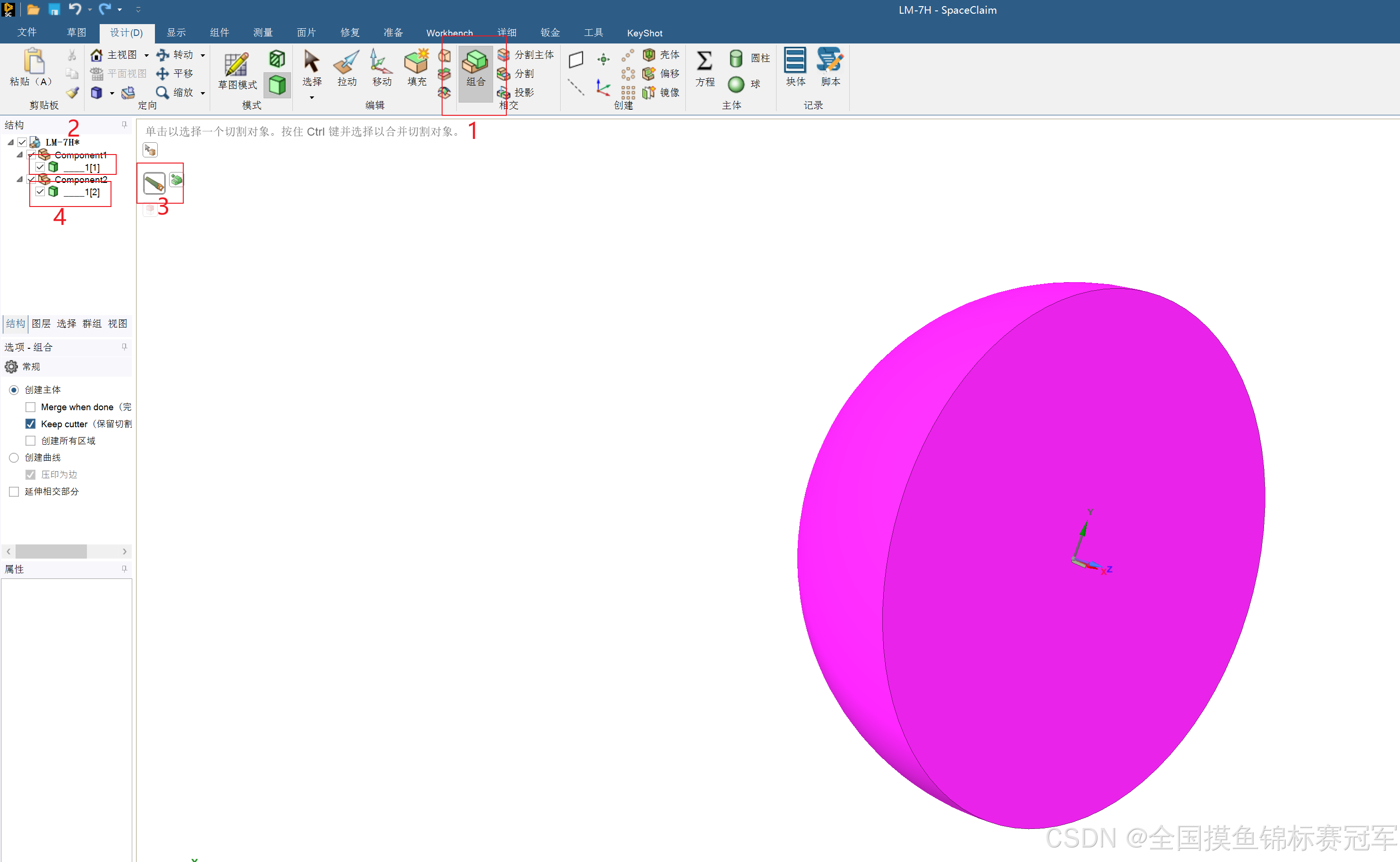

点击【设计】-【组合】命令，选中流体域，再点击小锯子，最后点击飞行器模型，即可利用分割命令得到三个实体。

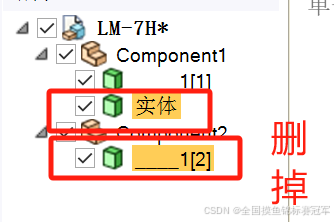

把原本的飞行器模型、从流体域分割得到的飞行器模型删除，只留下含有流体的、掏空的计算域，这样有利于去除重复的平面，防止后续检查与网格划分报错。

2.4分组命名

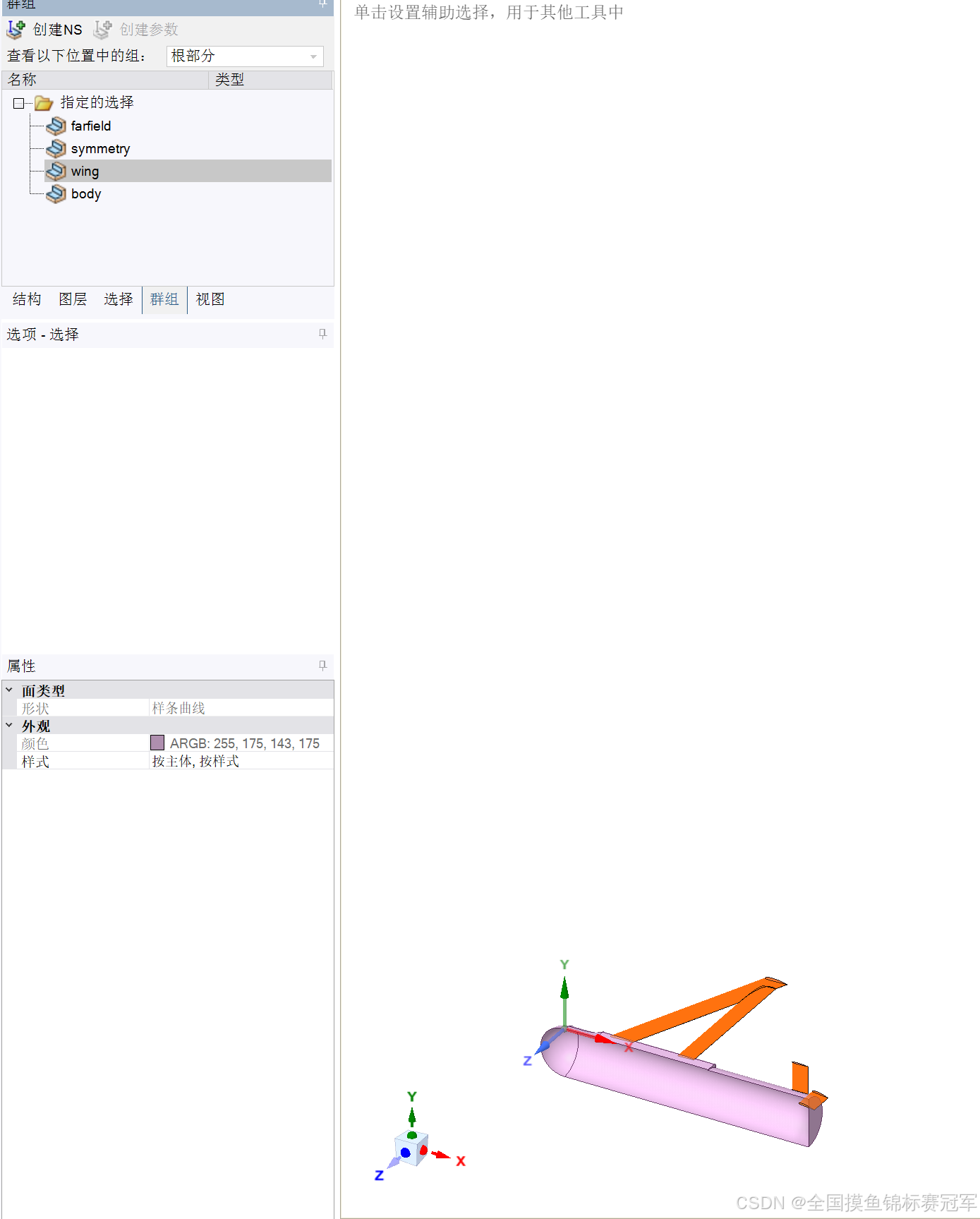

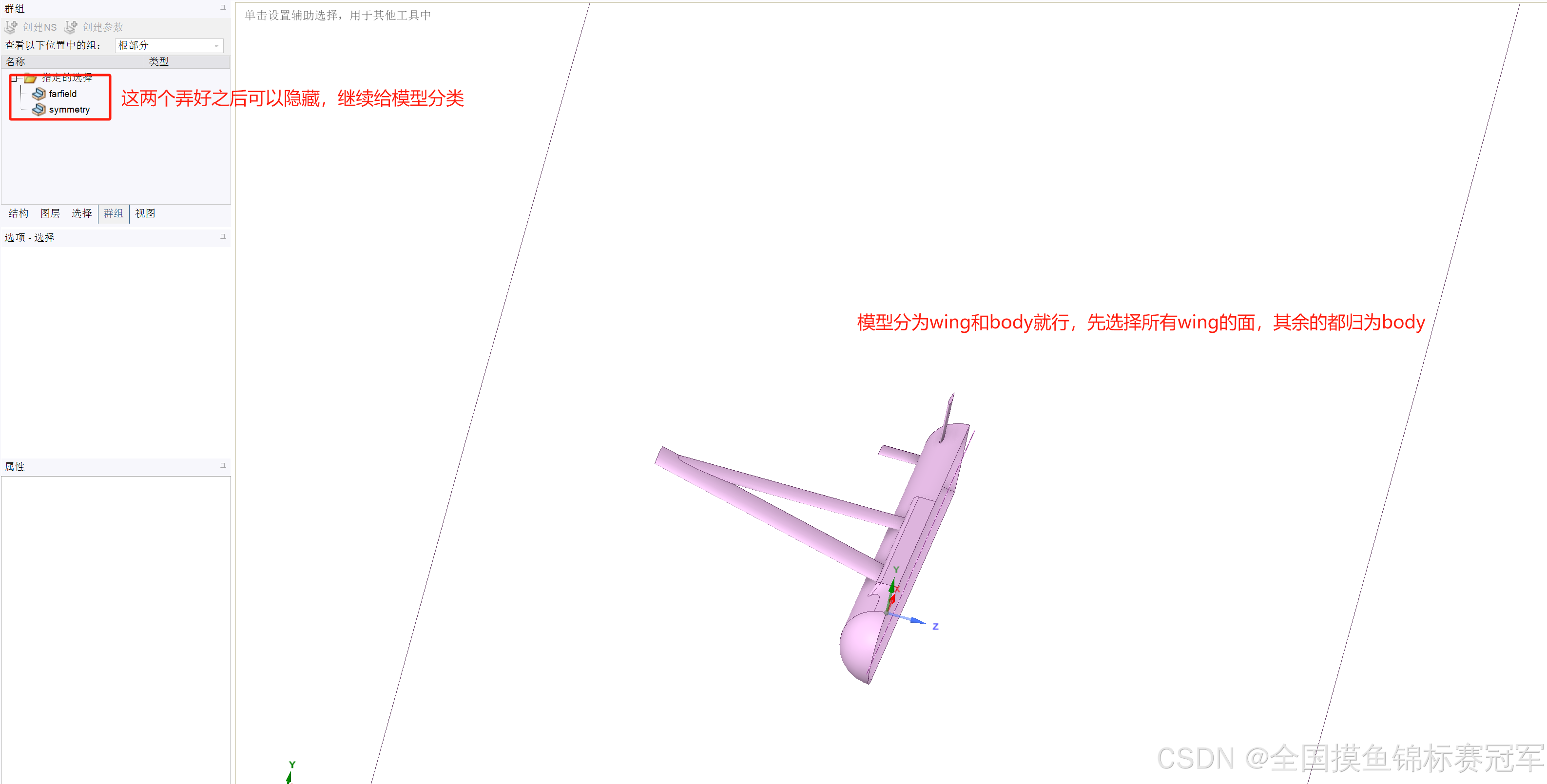

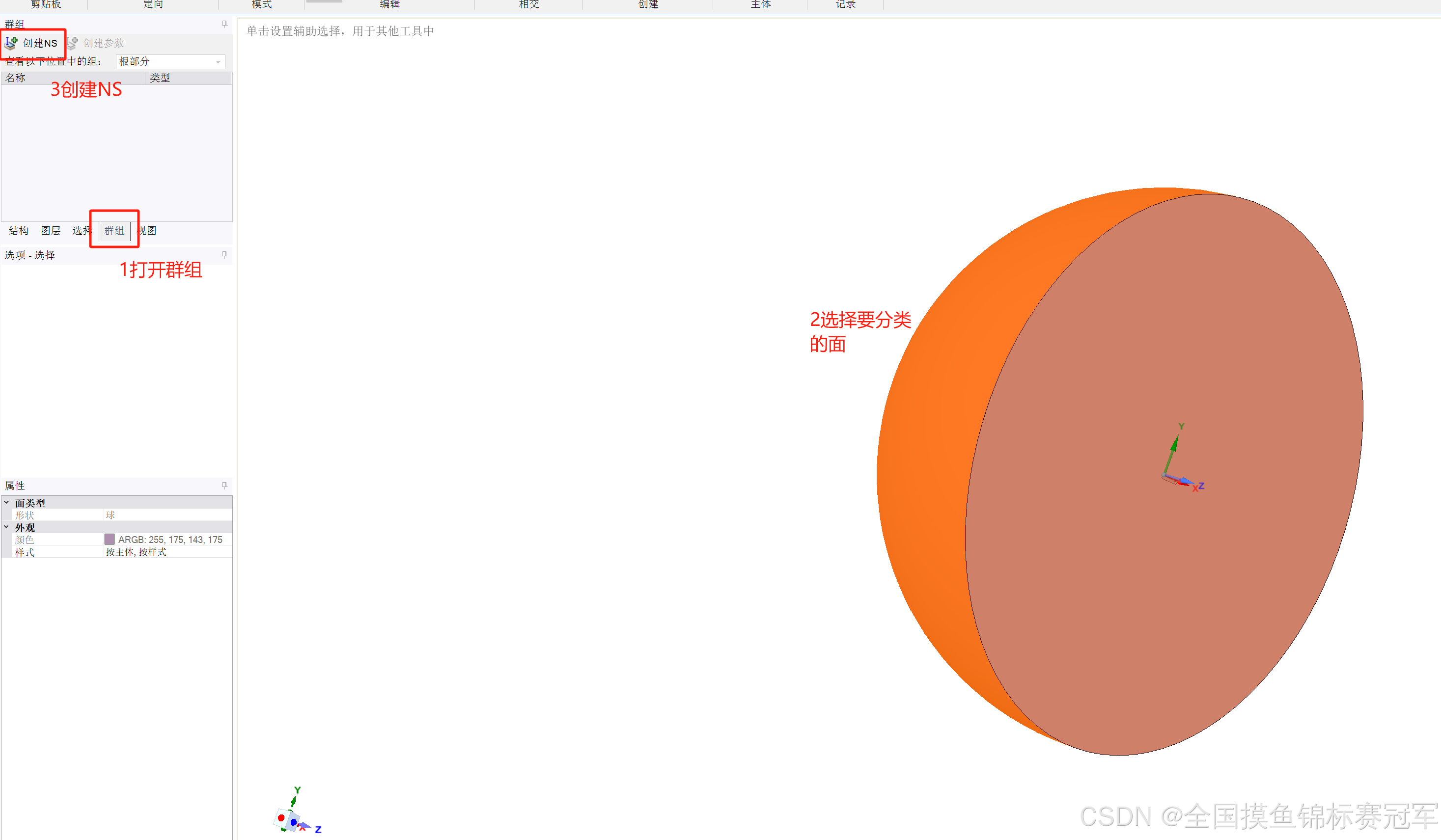

第四步，将流体域的机翼面、机体面、对称面和球形边界分别选中后，在群组中选择创建NS进行分组命名。

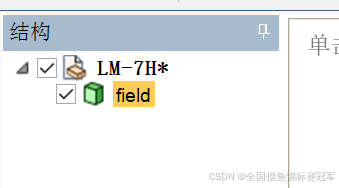

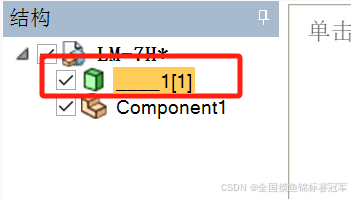

将实体从component中拉出来，重新命名，可以删掉空的component。

对于本文的球形、半球形，压力远场的球面命名为farflied、对称面命名为symmetry，机翼和机体可以自行命名。这样不仅有利于在fluent中用标签选择平面，同时合理的命名还能帮助网格划分中更新边界时，对平面进行识别，并自动设置合理的边界类型。最后再利用修复工具进行模型检查，无报错后即可导出为scdoc模型文件。

最后这样就行。

然后保存为scdoc文件即可。

———————————————下一章开始画网格————————————

如果感兴趣，欢迎点赞收藏关注！有疑问可以私信~
