【毕设指南系列】基于Fluent的飞行器气动参数计算仿真全教程（一）

第一篇博客，记录一下几年前学的CFD仿真技术，不然怕自己再过几年全都忘光了。

跟着本文的步骤，能够独立完成图纸—模型—网格—仿真结果的飞行器设计全流程！

所需软件：

建模：solidworks（或者Inventor也可以）

建模后处理：Ansys里的 Spaceclaim

网格：Fluent meshing

仿真计算：Fluent 的 Aero工作流

仿真结果查看可以用Fluent本身，也可以用CFD-Post

接下来开始吧！

---

0.飞行器设计

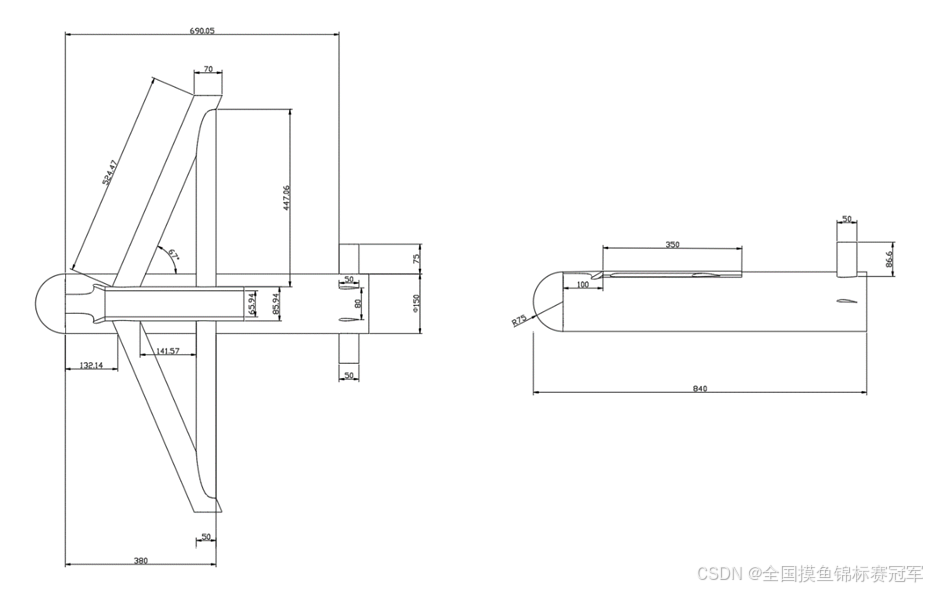

首先要查阅相关资料，制定飞行器总体构型方案，画出模型具体的尺寸参数，这步根据自己的需求来设计！

如果是从零开始的新手，建议先阅读飞行力学等相关书籍，打好飞行器设计的基础。

如果比较急于求成想看到结果，也可以用机体+机翼的简单模型或者网上的模型进行流程。（需要本文模型的私信留言）

1.三维模型构建

首先这里说一句，笔者最开始是用的Inventor，后来改为选择Solidworks是因为导入翼型数据最为简单便捷，后续利用翼型曲线建模也十分便捷。所以虽然上手较难但还是硬着头皮学Solidworks。

根据自己的设计方案，在solidworks中建立三维几何外观模型。这些过程中可能要用到倒角、拔模等一系列的常规操作，在本科课程应该都学过的，在这里就不赘述了。

这里记录一个比较有意思的点：翼型。在最开始大家应该都是从圆柱绕流、NACA0012等经典二位模型开始学CFD仿真的，所以当初做的时候笔者把“确保翼型数据导入正确”看得很重要。但似乎越到后面越觉得翼型对于仿真结果可能影响并不那么大，尤其是在画网格过程中如果画的不那么细致的话，似乎用椭圆、矩形或者双圆弧围成的凸透镜形状似乎也可以，这样就不用那么执着于翼型了。

However，但还是介绍一下走过的弯路。笔者建模的过程中第一步工作是将翼型数据文件导入。

1.1翼型导入

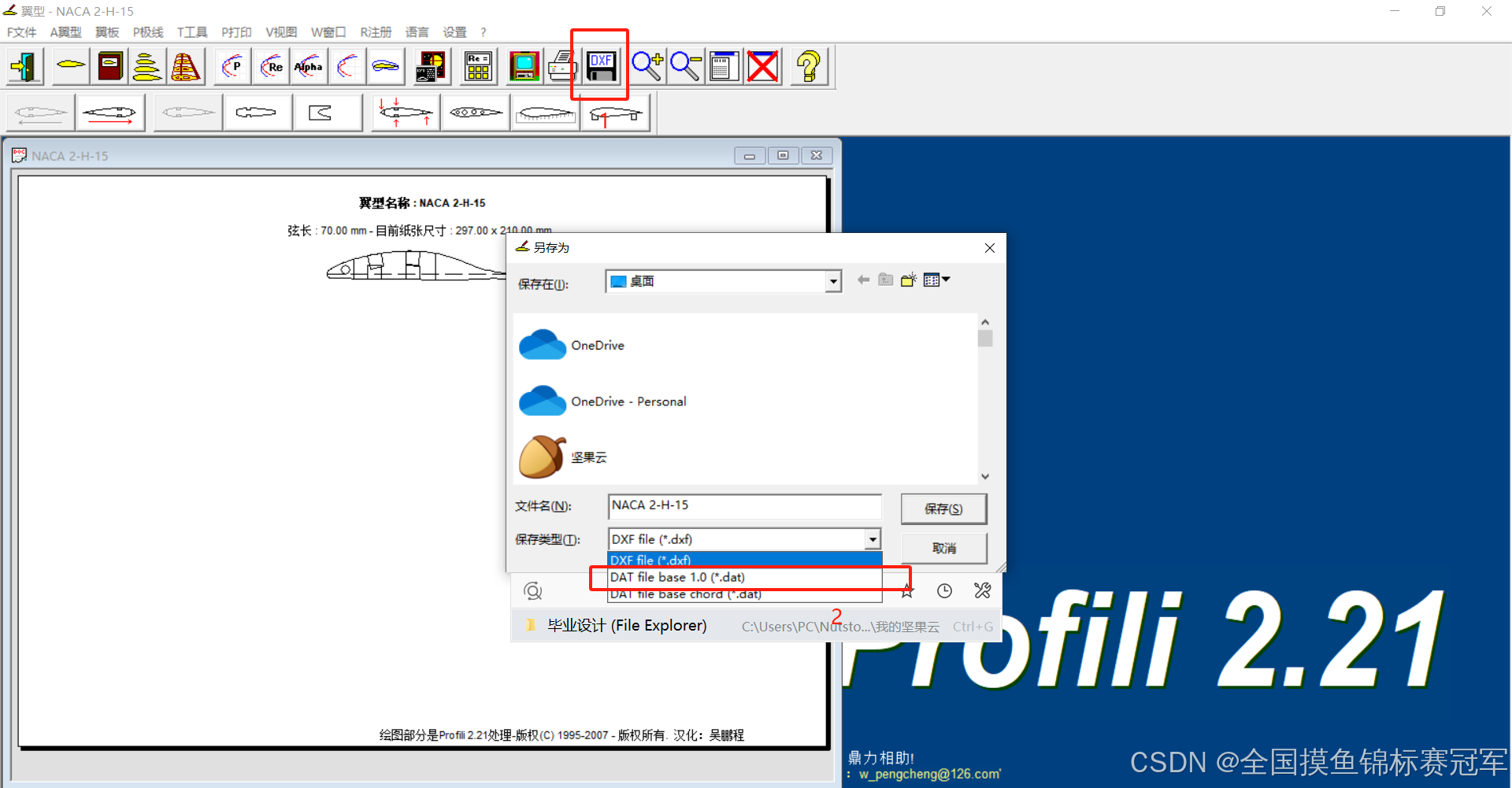

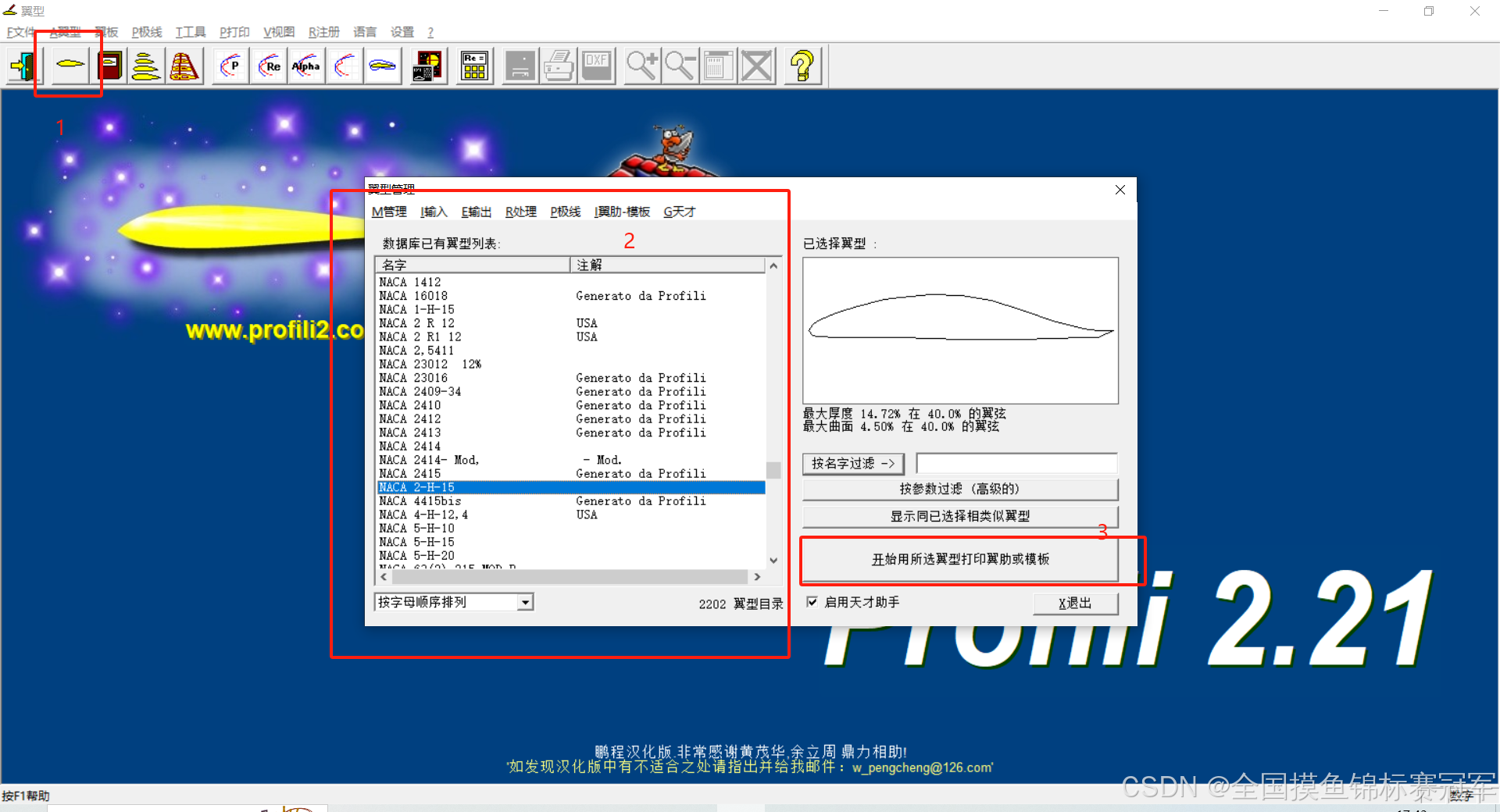

首先在Profili软件中选择想要的翼型，设置弦长等参数后即可打印机翼。随后将打印的机翼文件导出为dat格式的数据文件，并将后缀改为txt格式的文件。

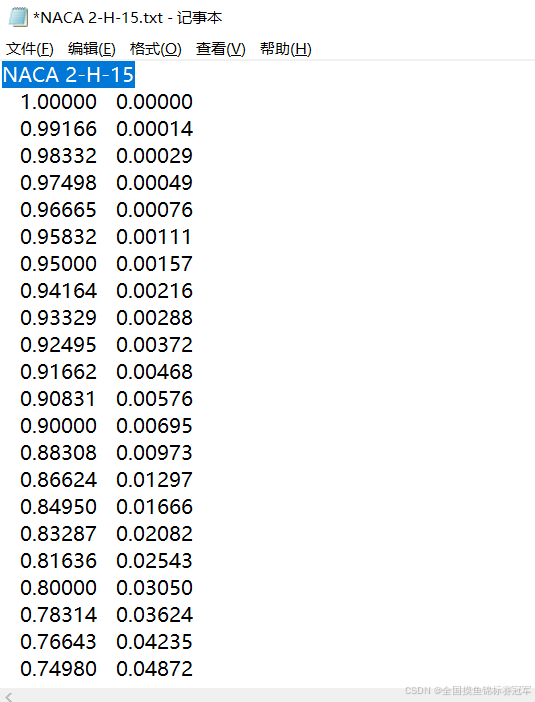

数据处理：用记事本打开，第一行是标题行不是数据，可以删掉，然后复制剩下的关于机翼点集坐标的数据（如图所示第一列是x，第二列是y）导入excel表格中，并添加一列0，形成xyz三坐标的点集数据。再粘贴到新的txt文件中保存即可。

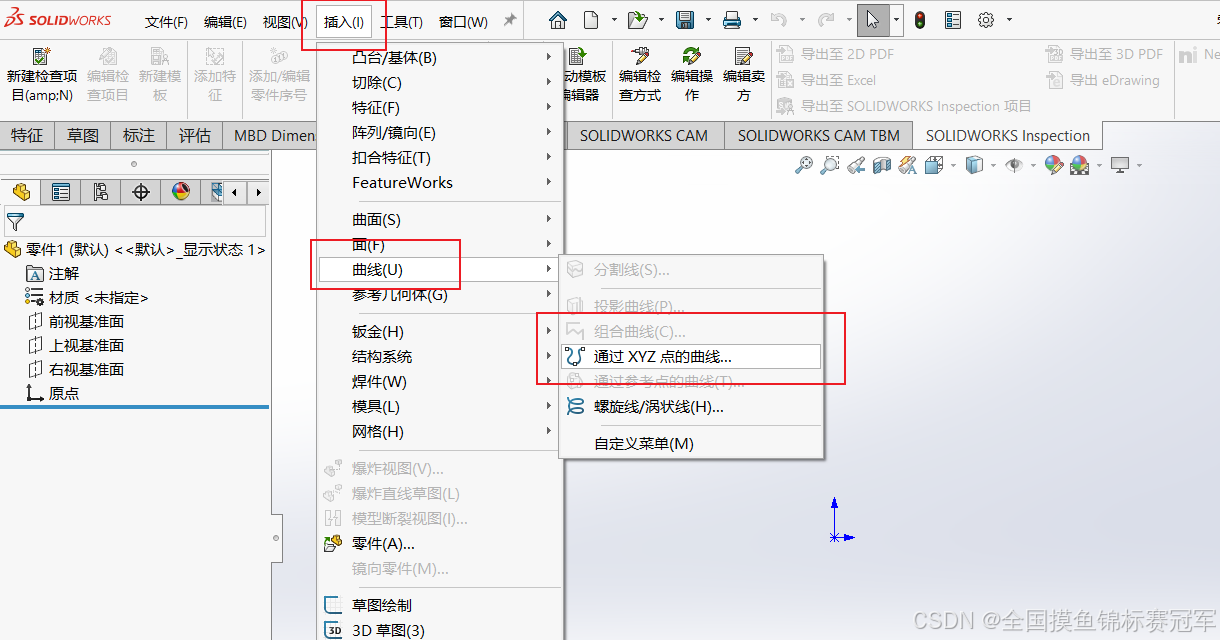

打开solidworks，在菜单栏中的插入-曲线-通过xyz的曲线中，浏览刚才保存的txt文件并插入，即可获得曲线。记得把翼型尾部用直线连接，再选择草图工具中的转化实体引用，将导入的实体投影到草图上，即可获得相关曲线的草图，就可以拉伸成为机翼开始建模了！

1.2建模及导出

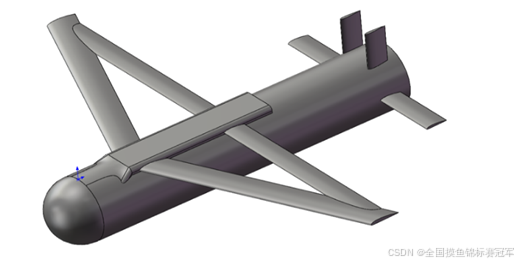

按照图纸建模即可，如果想要得到有后掠、或者变弦长的机翼，利用放样功能即可，这里不再介绍。

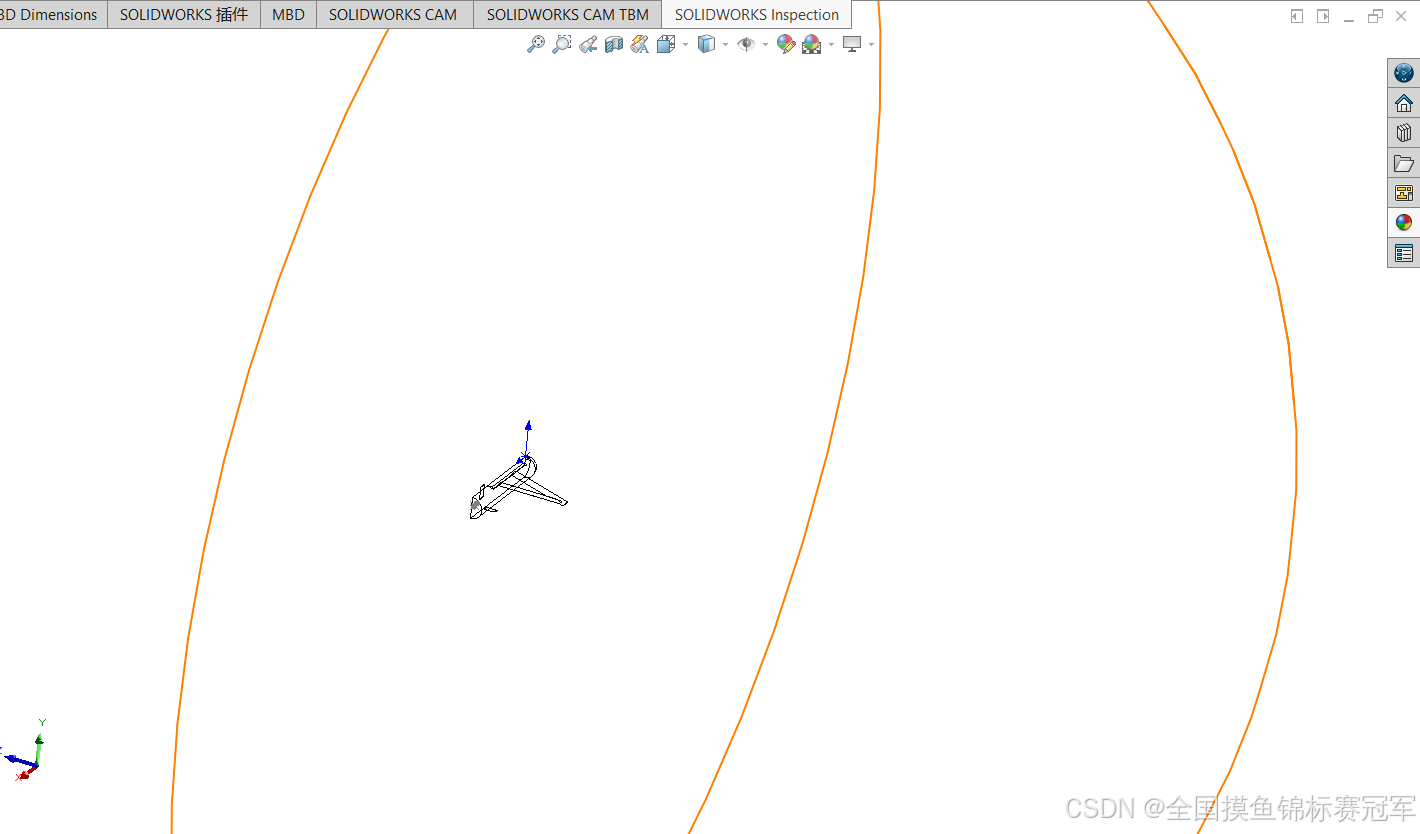

最后一步，得到自己的飞行器模型之后，还要画一个流场域将飞行器包裹起来，笔者这里采用的是球型，半径为特征长度的10倍，仅供参考。这里说一个小细节，由于飞行器是面对称的，左右两侧的计算完全相同，所以可以采用半模型减少计算量。

具体solidworks操作有问题的可以自行学习或者私信留言。最后这样就可以保存了。

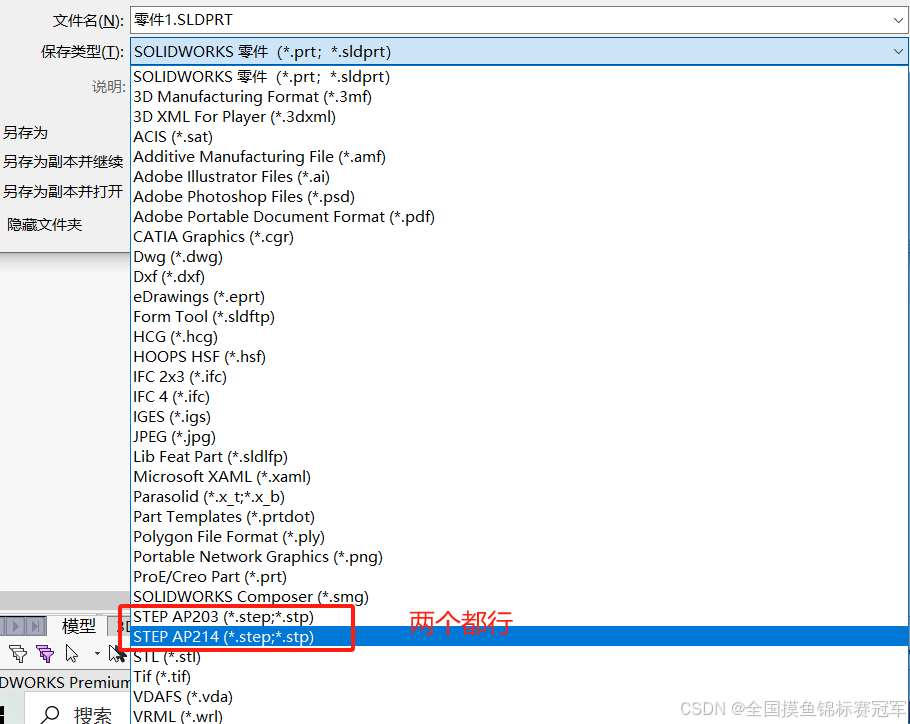

将模型分别保存为SLDPRT和stp格式文件，前者是是便于在solidworks中打开修改模型，后者是为了将模型导入spaceclaim中进行下一步操作。当初试了很多文件格式，只有这个stp没有兼容性问题在Spaceclaim中能打开，具体原因没有去研究了。

———————————下一章预告——————————

2.建模后处理

建模后处理是建模-网格之间的一步操作，将所得solidworks模型进行一些检测和分组命名，以传递给下一步画网格。所以也可以称为网格前处理。
